NSC411U箱变测控保护装置技术说明书

箱变测控保护装置技术规范产品功能通讯8路485主站接入点，可接入逆变器、智能汇流箱、多功能数显仪表等;3路以太网接口，可接入逆变器网络信号等;内置双光口，组成自愈式光纤环网,信号统一上传。

遥测交流量可实现12路电流、12路电压的采集以及线电压、频率、功率因数、有功功率、无功功率等电气量的计算，并通过1ED实时动态显示。

直流量可提供6路直流量,用于采集变送器上送的PT1oO 与4-20mA 的电量信号，间接测量温度、湿度、油温等非电气量信号。

遥信可提供最多48路开入量，用于实时采集逆变器室内或箱变内的各种信号。

如逆变器室烟雾传感器、箱变低压断路器分合位状态信号、箱变高压负荷开关分合位状态信号、箱变高压熔断器熔断信号等。

遥控装置可提供最多12路控制输出接点，用于对具备遥控条件的开关进行远方控制。

如:低压断路器的分合闸等。

保护装置可提供多路非电气量保护功能，如:轻瓦斯、重瓦斯、变压器高温、变压器超高温、变压器油位异常、压力释放阀动作等。

同时还可提供多种电气量保护功能，如:过流I 段、过流I1段、过流I11段、接地保护、过压保护、欠压保护等,差动速断（两侧）,二次谐波制动的比率差动.交流频率:50Hz 或60Hz 频率值精度:±0∙02Hz 功率因数精度:±1% AC400V 或AC1OOV功率值精度:±1%电压值精度05级开入量 开出量交流模拟量电流输入值：5A 或IA电流值精度05级电压输入通讯接口光口全部采用SC接头，传输距离不小于50km电口全部采用10∕100Base-TX电源参数工作电源:AC/DC220V,允许偏差±20%电源频率：50Hz,允许偏差∙6%~+2%额定功耗:WIoW测量精度模拟量的测量误差小于额定值的±0.5%功率测量误差不超过额定值的±1%开关量输入分辨率不大于ImS。

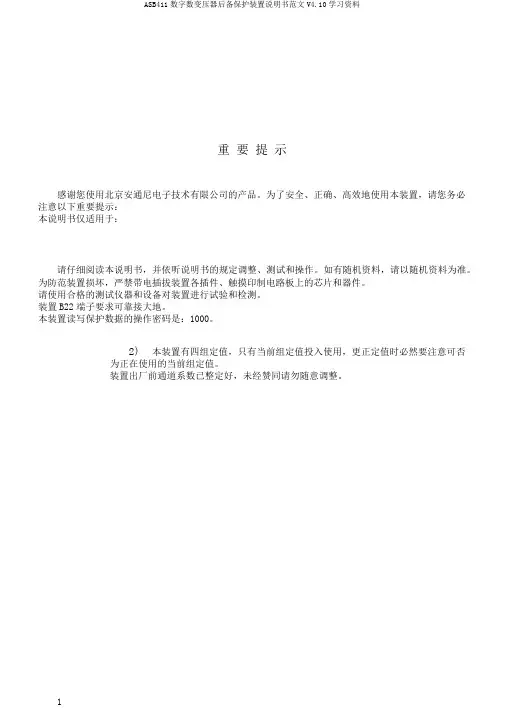

重要提示感谢您使用北京安通尼电子技术有限公司的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：本说明书仅适用于：请仔细阅读本说明书，并依听说明书的规定调整、测试和操作。

如有随机资料，请以随机资料为准。

为防范装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

请使用合格的测试仪器和设备对装置进行试验和检测。

装置B22端子要求可靠接大地。

本装置读写保护数据的操作密码是：1000。

2)本装置有四组定值，只有当前组定值投入使用，更正定值时必然要注意可否为正在使用的当前组定值。

装置出厂前通道系数已整定好，未经赞同请勿随意调整。

目录1 归纳12 通用技术数据23 主要功能数据54 结构原理75 装置保护及监控功能原理86 储藏137 安装138 操作说明179 订货须知28附录A：机械安装尺寸图29附录B：定值整定表30附录C：配置数听闻明32附录D：通道系数定义32附录E：上送报文说明34附录F：ASB-411二次接线图 (39)归纳适用范围ASB-411数字变压器后备保护装置适用于35kV及以下电压等级变电站的变压器后备保护，与AST-411差动保护装置一起完成主变压器间隔层的二次功能。

ASB-411系列的产品选型见表1，非标配置型号在订货合同（或技术协议）和装置出厂检验报告中表现，不在装置前面板上表现。

表1型号通讯模式ASB-411 单CAN(标准配置)ASB-411A 双CANASB-411B 单485ASB-411C 双485ASB-411D 单电口以太网ASB-411E 双电口以太网ASB-411F 单光纤以太网ASB-411G 双光纤以太网ASB-411H 双电口以太网+单485功能保护功能三段式（或两段两时限式）复合电压启动过流保护功能；二段式零序电压闭锁零序过流；零序电流闭锁零序过压保护；过负荷保护功能；低电压保护功能；低频保护功能；反时限过流保护；电流不平衡保护功能；PT断线及绝缘监察功能。

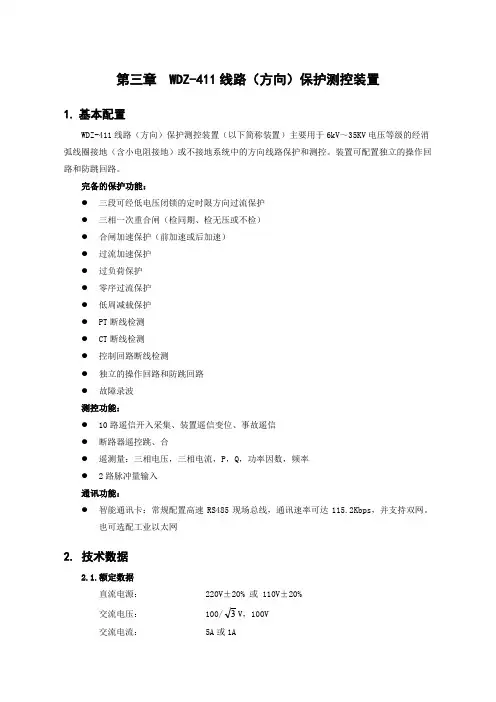

第三章WDZ-411线路（方向）保护测控装置1.基本配置WDZ-411线路（方向）保护测控装置（以下简称装置）主要用于6kV～35KV电压等级的经消弧线圈接地（含小电阻接地）或不接地系统中的方向线路保护和测控。

装置可配置独立的操作回路和防跳回路。

完备的保护功能：●三段可经低电压闭锁的定时限方向过流保护●三相一次重合闸（检同期、检无压或不检）●合闸加速保护（前加速或后加速）●过流加速保护●过负荷保护●零序过流保护●低周减载保护●PT断线检测●CT断线检测●控制回路断线检测●独立的操作回路和防跳回路●故障录波测控功能：●10路遥信开入采集、装置遥信变位、事故遥信●断路器遥控跳、合●遥测量：三相电压，三相电流，P，Q，功率因数，频率●2路脉冲量输入通讯功能：●智能通讯卡：常规配置高速RS485现场总线，通讯速率可达115.2Kbps，并支持双网。

也可选配工业以太网2. 技术数据2.1.额定数据直流电源：220V±20% 或 110V±20%交流电压：100/3V，100V交流电流：5A或1A频率：50Hz2.2.功率消耗：直流回路：正常≤15W跳闸≤20W交流电压回路：＜0.5VA/相（额定57.74V时）交流电流回路：＜0.5VA/相（额定5A时）2.3.定值误差：电流及电压定值误差：＜±5％整定值频率定值误差：＜0.02Hz时间定值误差：✧无延时段＜30ms±10ms✧定时限延时段＜±1％整定时间+30ms2.4.遥测量计量等级：电压，电流: 0.5级频率: 0.02HZP，Q，COSΦ：1级遥信分辨率：小于2ms电能计量精度：0.5级GPS对时精度：＜1ms3.保护原理保护原理参见图3.1 WDZ-411线路（方向）保护测控装置保护原理图。

U ab ＜U 1zd U ca ＜U1zd I a ＞I 1zd U ab ＜U 1zd U bc ＜U 1zd I b ＞I 1zd U bc ＜U 1zd U ca ＜U 1zd I c ＞I 1zd U ab ＜U 1zd U ca ＜U 1zd I a ＞I 2zd U ab ＜U 1zd U bc ＜U 1zd I b ＞I 2zd U bc ＜U 1zd U ca ＜U 1zd I c ＞I 2zd U ab ＜U 1zd U ca ＜U 1zd I a ＞I 3zd U ab ＜U 1zd U bc ＜U 1zd I b ＞I 3zd U bc ＜U 1zd U ca ＜U 1zdI c ＞I 3zd A相方向B相方向C相方向A相方向B相方向C相方向A相方向B相方向C相方向U ab ＞U lfzdf＜F lzddf/dt＜DF zd I a ＞I jszd I b ＞I jszd I c ＞I jszdVCCU I a ＞I fhzd I b ＞I fhzd I c ＞I fhzdA、B、C相有流重合闸充电TWJ=03I 0＞I 0zdU图3.1 WDZ-411线路（方向）保护测控装置保护原理图3.1.相间电流保护方向元件本装置的方向元件采用90°接线方式，方向元件和电流元件接成按相启动方式。

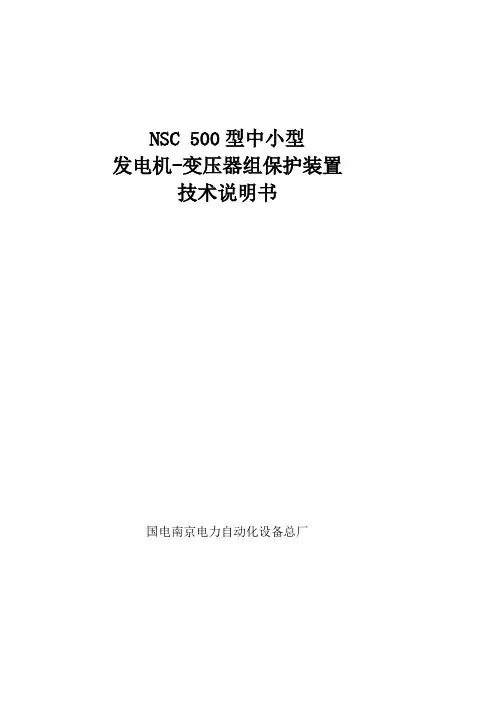

NSC 500型中小型发电机-变压器组保护装置技术说明书国电南京电力自动化设备总厂NSC500技术说明书地址：中国南京新模范马路38号电话：####-3090 电挂：4444 传真：####邮编：210003 网址：NSC 500型中小型发电机-变压器组保护装置技术说明书版本号：V1.1 日期：2003年10月目录1:装置简介---------------------------------------------------------------（1）1．1 装置功能------------------------------------------------------------（1）2:装置硬件构成-----------------------------------------------------------（1）2．1 交流输入模件--------------------------------------------------------（2）2．2 主CPU模件----------------------------------------------------------（2）2．3 人机接口模件--------------------------------------------------------（3）2．4 通信接口模件--------------------------------------------------------（3）2．5 输出及信号模件------------------------------------------------------（4）2．6 电源模件------------------------------------------------------------（4）3: 技术指标--------------------------------------------------------------（5）3．1 运行环境------------------------------------------------------------（5）3．2 整机参数------------------------------------------------------------（5）3．3 模拟量测量精度------------------------------------------------------（5）4:绝缘性能---------------------------------------------------------------（6）4．1 绝缘电阻------------------------------------------------------------（6）4．2 介质强度------------------------------------------------------------（6）4．3 冲击电压------------------------------------------------------------（6）4．4 耐湿热性能----------------------------------------------------------（6）4．5 抗电磁干扰性能------------------------------------------------------（6）4．6 机械性能------------------------------------------------------------（7）5: 装置基本原理----------------------------------------------------------（7）6：保护配置 ------------------------------------------------------------（24）7：定值清单 -------------------------------------------------------------（25）8: 装置背板布置图--------------------------------------------------------（34）NSC 500发电机变压器组保护装置简介1、装置简介：NSC 500发电机变压器组保护装置由两部分组成：包括NSC 551系列发电机保护装置和NSC 520系列变压器保护装置和NSC552发电机变压器组保护装置；其中NSC551型发电机保护装置、NSC521型变压器保护装置专为中小型发电机组设计的，NSC552发电机变压器组保护装置，适用于的小型发电机组，包括发变组差动和发电机、变压器的后备保护。

The Technical Specifications of TransformerProtection and Monitoring DeviceGuodian Nanjing Automation Co., Ltd.GUODIAN NANJING AUTOMATION CO., LTD4 11 2016281.2.Monitoring and controlling function settings (1)2.Technical parameters ....................................................................................................2 2.1.Precise scope of work on protection components....................................................2 2.2.Setting error on protection components...................................................................2 2.3.Protection of the entire set of action time.................................................................2 2.4.Technical parameters of measurement and control functions...................................2 3.Protection function and principle ...............................................................................3 3.1.Phase over-current protection...................................................................................3 3.1.1Low-voltage blocking elements............................................................................3 3.1.2Negative sequence overvoltage blocking elements..............................................3 3.1.3White current inverse time protection..................................................................3 3.2.Overload protection..................................................................................................4 3.3.Zero sequence over-current protection.....................................................................4 3.4.Zero sequence overvoltage protection.....................................................................4 3.5.Low-voltage protection............................................................................................4 3.6.Acceleration.............................................................................................................4 3.7Non-power protection...............................................................................................4 3.8Tripping logic matrix................................................................................................5 3.9TV break...................................................................................................................54.Terminal Description ....................................................................................................6 4.1.Total terminal plans..................................................................................................6 4.2.AC module terminal definition of X1......................................................................6 4.3.CPU module terminal definition of X2....................................................................7 4.4DIO module terminal definition of X3......................................................................8 4.5DIO module terminal definition of X4......................................................................8 4.6TRIP module terminal definition of X5.....................................................................8 4.7TRIP module terminal definition of X6.....................................................................95.Setpoint tuning instructions.........................................................................................10 5.1List and instruction of protection value....................................................................10 5.2 List and instruction of operating parameters...........................................................12 5.3 List and instruction of Soft platen...........................................................................126.Device information code table .....................................................................................14 6.1Event information table.............................................................................................14 6.2Alarm information table............................................................................................14 6.3Soft platen information table.....................................................................................15 6.4Remote Communication information table...............................................................15 6.5Remote measurement information table....................................................................16 6.6 Remote controlling information table ......................................................................167.Device of secondary wiring diagram . (18)4 11 2016281.OutlinePST 645U transformer protection and monitoring device applies to the non-direct groundingsystem or low resistance grounding station which voltage level is below 110KV.It can be screened or installed grounding.1.1Protective function configuration1) three sections of the composite voltage lockout over-current protection (III segment can be set to the inverse time)2) The three sections of high-pressure side of the zero-sequence over-current protection (III segment alarm / trip option)3) The three sections the low pressure side of the zero-sequence over-current protection (III segment can be set to the inverse time)4) overload (alarm / trip option)5) zero sequence overvoltage protection (alarm / trip option)6) Low voltage protection 7) Hand accelerate protection 8) 4-way non-power protection1.2 monitoring and controlling functions configuration 1) 22-way external switch input and tele-signal collection;2) The circuit breaker position, manual switching accident tele-signal collection;3) normal breaker which switching is remote;4) 2 pulse input, accumulated electrical;5) time of GPS is adaptive when input.2Technical parameters2.1 precise working scope or protection of components Voltage: 1.0V ~ 150.0V;Current: 0.04IN ~ 20IN;Zero Sequence Current: 0.02A ~ 12.0A.Note: IN the rating, the same below.2.2 Protection element setting errorCurrent components: ≤ ± 2.5% or ± 0.01IN;The voltage element: ≤ ± 2.5% or ± 0.005UN;The time element: definite time ≤ (% 1 setting value) +40 ms.Note: Voltage is rating,the same below.2.3 protecting the entire group of action timeInstantaneous trip current: 1.5 times of the setting value is not greater than 40ms.2.4Technical parameters of monitoring and controlling functions R efer to PS 640U series protection and monitoring device manual4 11 2016280.04IN ,it is sentenced for three-phase voltage loss;2) three-phase voltage is greater than 8V, the minimum line voltage is less than 16V;3) That three-phase voltage is greater than 8V ;the maximum line voltage and minimum line voltage difference is greater than 16V is sentenced to two-phase or single-phase TV break.When the operating parameters of the control word KG1.5 = 1 ",select angle wiring corresponding bus PT taking VV wiring and its breaking criterion is as follows:1) negative sequence voltage is greater than 8V;2) one phase or two-phase line voltage is less than 70V pressure value;3) three-phase line voltage is less than 70V pressure value and a phase current is greater than 0.04IN.TV wiring in these two meets after the breaking criterion any conditions 10s, the device sent busbar TV disconnected "message and lit warning lights.When TV break is detected, the device can be under the control word KG1.13 and choose to exit the band voltage components paragraphs protection or voltage components. The TV disconnection detection function can be controlled by the word "KG1.14".4Terminal Description 4.1Total terminal plans4 11 201628处级本教材，》纳入学习的马克思主义立情怀、务实思路、“五位一体”总体布面的深刻内涵和要求。

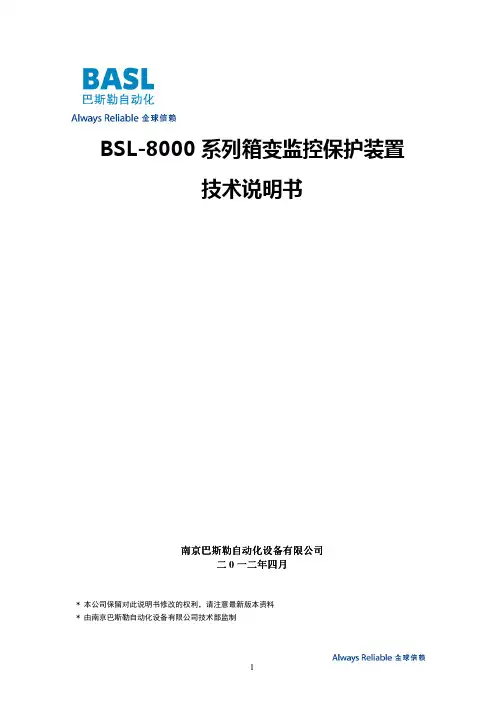

BSL-8000系列箱变监控保护装置技术说明书南京巴斯勒自动化设备有限公司二0一二年四月* 本公司保留对此说明书修改的权利，请注意最新版本资料* 由南京巴斯勒自动化设备有限公司技术部监制目录第一章 产品概述 (3)1.1 装置特点 (3)1.2 装置功能 (5)1.3 电气量保护功能 (6)1.4 保护定值清单 (8)1.5 参数清单 (10)1.6 系数清单 (10)第二章 产品技术指标 (12)2.1 产品执行标准 (12)2.2 额定数据 (12)2.3 装置功耗 (13)2.4 环境条件 (13)2.5 抗干扰性能 (13)2.6 绝缘性能 (14)2.7 机械性能 (14)2.8 测量精度 (14)第三章 装置硬件 (15)3.1 装置本体外形尺寸图 (15)3.2 显示接口外形尺寸图 (16)3.3 装置本体端子定义图 (18)3.4 装置主要插件 (19)第四章 设计选型 (21)第五章 BSLG-8000光纤环网交换机 (22)5.1 装置简介 (22)5.2 装置特点 (22)5.3 装置结构 (23)附图一BSL-8000风电场箱变典型接线图 (24)附图二BSL-8000光伏电站箱变典型接线图 (25)附图三BSL-8000网络拓扑图 (26)第一章第一章 产品概述产品概述产品概述BSL-8000箱变监控保护装置很好地解决了风电场及光伏电站箱式变电站的监视和控制问题，特别适用于箱变所有信息的远程管理和自动化监控，并能通过远方调度来实现对箱式变电站的“遥信、遥测、遥控、遥调及遥视”等五遥功能，满足了风电场及光伏电站“少人值守”的运行管理方式。

南京巴斯勒自动化设备有限公司凭借多年对该产品的持续研发及应用跟踪，不断挖掘和总结用户需求，在成熟的技术基础上推出了新一代的智能箱变测控单元--BSL-8000系列箱变测控保护装置，该装置采用32位高性能嵌入式微机处理器，大容量的RAM 和Flash ，运行速度快，采样精度高，同时，经过优化设计，使装置可靠性和稳定性得到了极大提高，更加适用于风电场及光伏电站等运行环境非常恶劣的工作场合。

箱变资料说明1、资料1.1提供的技术文件及图纸：供货方具有足够的资料来证明其提供的产品达到性能的要求，以及预期性能和结构特点，所提供的资料精确性与整体性能要求一致是供货方应有的责任。

1.1.1总装配图1.1.2 全部设备总重量及典型部件上单重1.1.3 电流互感器和电压互感器的变化和相角误差系数，饱和特性及内阻抗和短时过负荷值。

1.1.4 所有表计等设备的详细型号及详细产品样本。

1.1.5 设备材料清单1.1.6 接地和试验设备的说明和技术要求1.1.7 备品、备件及辅助设备清单1.1.8 箱变各单元内部安装接线图，投标人应对内部接线的正确性和设备功能负完全责任。

1.1.9 箱变内部与外部连接图要清楚，图中应表示现场的连接部分。

1.1.10 箱变的安装、运行、维护手册和资料（包括安装、调试、贮存；运行、维护等注意事项与方法）。

1.1.11 产品试验报告、检验报告、鉴定证书箱式变重量、平面布置图、结构组装图(平断面图)、基础平面图、一、二次原理接线图、二次展开图、屏面布置图、安装接线图（屏正面、背面）。

1.2 资料提供与本协议有关的产品样本。

提供备品或替换件的清单对各种型号和尺寸的断路器需提供如下资料：——符合国家标准要求的所有资料——合闸和分闸时的允许操作电压。

1.3 图纸——每个开关柜的单线接线简图和各种断路器的原理简图。

——表示总体尺寸、动力和控制电缆入口、重量、操作及走廊的初步总体装配图。

1.4 试验报告提供所做型式试验的报告和证明。

1.5 使用手册——卖方应在规定的期限内根据合同中陈述的方式和拷贝数提供一系列的使用手册。

——如合同中没有指明，在运输时每一部件或各组部件应有一份使用手册。

如果各部件之间没有差别，在运输时至少应有一份使用手册。

——安装说明——使用和维护说明。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821670499.7(22)申请日 2018.10.16(73)专利权人 河北火星电气设备制造有限公司地址 071000 河北省保定市云杉路86号C座(72)发明人 鲍亚光　李德　张元元　(51)Int.Cl.H02J 13/00(2006.01)(54)实用新型名称箱式变压器智能测控装置(57)摘要本实用新型公开了一种箱式变压器智能测控装置，包括远程监控主站和现场测控终端，所述远程监控主站包括监控服务器、以太网交换机和光纤环网控制器，以太网交换机分别与监控服务器和光纤环网控制器连接；所述现场测控终端包括由前面板、后面板以及机壳配装构成的立方体式5U机箱，机箱前面板的内端面上装配有人机对话插件，人机对话插件的LCD显示屏和键盘嵌装在前面板的外端面上；所述机箱的后面板由线路板插装在机箱内且带分面板的交流插件、DI开入插件、DO开出插件、通讯插件以及电源插件配装而成；所述机壳内还安装有CPU插件。

本实用新型采用ARM+DSP设计，硬件上强电与弱电独立布线，提高了抗干扰能力以及运行稳定性，为新能源电站的可靠运行提供保障。

权利要求书1页 说明书4页 附图2页CN 208904763 U 2019.05.24C N 208904763U1.箱式变压器智能测控装置，其特征在于：包括远程监控主站和现场测控终端，所述远程监控主站包括监控服务器、以太网交换机和光纤环网控制器，以太网交换机分别与监控服务器和光纤环网控制器连接；所述现场测控终端包括由前面板、后面板以及机壳配装构成的立方体式5U机箱，机箱前面板的内端面上装配有人机对话插件(2)，人机对话插件(2)的LCD显示屏和键盘嵌装在前面板的外端面上；所述机箱的后面板由线路板插装在机箱内且带分面板的交流插件(4)、DI开入插件(3)、DO开出插件(5)、通讯插件(6)以及电源插件(7)配装而成，所述交流插件(4)的主芯片采用DSP系统的TMS320C芯片；所述机壳内还安装有CPU插件(1)，CPU插件(1)的主芯片采用ARM9系统芯片；上述DI开入插件(3)和DO开出插件(5)分别与交流插件(4)通过数据线连接，CPU插件(1)分别与交流插件(4)、人机对话插件(2)、通讯插件(6)以及电源插件(7)连接；所述通讯插件(6)通过光纤与光纤环网控制器实现数据传输。

NSC 622U数字式电动机保护装置技术说明书V2.00南京南自四创电气有限公司2012年06月*本说明书可能会被修改,请注意最新版本资料目录1 装置简介 (4)2 技术参数 (6)2.1 额定参数 (6)2.2 主要技术性能 (6)2.3 绝缘性能 (7)2.4 抗电磁干扰性能 (7)2.5 机械性能 (7)2.6 环境条件 (8)3 装置硬件 (9)3.1 机箱结构 (9)3.2 交流插件 (9)3.3 CPU插件 (9)4 保护原理 (12)4.1 起动时间（Tstart） (12)4.2 过热保护原理 (12)4.3 速断保护（Isd，Tsd） (14)4.4 过流保护（Igl，Tgl ） (14)4.5 零序电流保护 (14)4.6 负序电流元件 (14)4.7 反时限元件 (15)4.8 过负荷保护 (15)4.9 长起动保护 (15)4.10 堵转保护 (15)4.11 熔断器保护 (16)4.12 F—C闭锁功能 (16)4.13 欠压保护 (16)4.14 过电压保护 (16)4.15 零序电压保护 (16)4.16 非电量保护 (16)4.17 TV断线检测 (17)4.18测量功能 (17)5 定值及整定说明 (19)5.1 NSC 622U 系列数字式电动机保护装置的整定值清单及说明 (19)5.2 NSC 622U 系列数字式电动机保护装置的软压板清单及说明 (21)6 附图 (22)1 装置简介NSC 622U系列数字式电动机保护装置，适用于3kV，6kV，10kV的各种系统 (中性点不接地系统，小电流接地系统)，作为大中型异步电动机内部故障、过负荷等的保护。

本保护装置基本配置为两个CPU插件，由32位微处理器构成的保护及控制单元，该单元配置了大容量的RAM和Flash Memory，具有极强的数据处理、逻辑运算和信息存储能力；另一CPU由总线不出芯片的单片机构成通用的人机接口单元。

DYB -12型地下预装式变电站北京市电科电气装置厂二000年八月一、产品概述DYB -12型地下预装式变电站是一种从高压系统向低压输送电能的设备，广泛应用在地下室、居民住宅小区场所。

本产品适用于额定电压7.2~12kV三相交流50Hz的户内分断运行的电力系统，作为接受和分配电能之用。

本产品具有环网供电、计量、低压配电多种功能，安装在室内，噪音极低，占地面积比同类产品减少三分之二，可在16~40m2地下室内安装，安装维修简单，本产品属于无可燃物质的环保型产品，没有火灾危险，特别适用于城市小区及高层建筑作为分配电能之用，并有多种方案供用户选择,是一种适合城网供电的新型组合电器。

本产品是根据国内外电力系统动态的发展而开发的新型产品，在电力系统中填补了一项国内空白，并获得了电力系统和国家有关专家的好评。

该产品已报批国家专利，专利号为002053691。

二、产品型号含义D Y B - /变压器容量一次电压系列编号变电站预装式地下室三、正常使用条件1、周围环境温度上限：+40℃下限：一般地区-10℃，高寒地区-35℃。

2、海拔高度不超过1000m；3、空气湿度：相对湿度：日平均值≯95%；月平均值≯90%。

4、地震地震水平加速度不大于0.3g。

5、无经常性剧烈震动。

6、周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染。

7、安装地点的倾斜度应不大于3°。

8、超出本技术条件的规定时，由用户和制造厂协商。

四、基本参数五、结构简述1、本产品可分为三个部分：高压室、变压器室、低压室；按结构形式可分为“目”字型和“品”字型。

高压室由环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。

变压器可选择干式变压器。

变压器室设通风系统和照明系统。

低压室采用标准低压柜组成所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同要求。

NSC 633U数字式厂用变压器保护装置技术说明书V2.00南京南自四创电气有限公司2012年06月* 本公司保留对此说明书修改的权利，请注意最新版本资料目录1 装置简介 (1)2 技术参数 (2)2.1额定参数 (2)2.2主要技术性能 (2)2.3绝缘性能 (2)2.4抗电磁干扰性能 (3)2.5机械性能 (3)2.6环境条件 (3)3 装置硬件 (4)3.1机箱结构 (4)3.2交流插件 (4)3.3CPU插件 (4)3.4电源插件 (5)3.5人机对话（MMI）插件 (5)4 保护原理 (7)4.1过电流元件 (7)4.2过负荷元件 (7)4.3电流加速元件 (7)4.4零序过电流元件 (7)4.5低压元件 (7)4.6开关位置不对应启动 (7)4.7非电量保护 (8)4.8TV断线检测 (8)4.9数据记录 (8)5 定值及整定说明 (9)5.1NSC633U数字式厂用变保护装置定值清单及说明 (9)5.2NSC633U数字式厂用变保护装置软压板清单及说明 (9)6 附图...................................................................错误！未定义书签。

1 装置简介NSC 633U数字式厂用变压器保护装置是以电流电压及非电量保护为基本配置的成套所用变压器保护装置，适用于66kV及以下电压等级的变电站或发电厂用变压器。

本保护装置每个电气保护单元的基本配置为两个CPU插件，其一为由32位微处理器构成的保护功能单元，该单元配置了大容量的RAM和Flash Memory，具有极强的数据处理、逻辑运算和信息存储能力；另一CPU由总线不出芯片的单片机构成通用的人机接口单元。

两个CPU插件之间相互独立，无依存关系。

各种保护功能及自动化功能均由软件实现。

1）装置特点●全中文汉化液晶显示，人机界面友善，操作方面。
