漏电保护器的误动和拒动原因探析

漏电保护器常见的故障与处理漏电保护器是一种常用的安全电器，通过监测电路中是否有漏电现象，及时切断电路，避免电流通过人体对人的危害。

在日常生活中，漏电保护器的使用非常普遍，但是它也会经常出现一些故障，当前常见漏电保护器的故障及处理方法主要包括以下几种：一、漏电保护器的保险丝烧断漏电保护器的保险丝是一种很廉价的配件，但是它也是一个非常重要的保护机构。

如果保险丝烧断，则漏电保护器不能起到作用，也就失去了保护人类的功能。

导致保险丝烧断的原因主要包括过流过载，短路等，因此在检查时需要仔细检查这些原因。

对于保险丝烧断的处理方法，需要仔细检查电路是否有短路或过流现象，并及时调整电路。

二、漏电保护器的漏电值不准确漏电保护器的漏电值不准确可能是由于漏电保护器内部电路出现问题所引起的。

对于这种情况，需要先检查漏电保护器的电路是否正常，是否有虚接等问题。

如果电路正常，则需要重新校准漏电保护器的漏电值，以确保漏电保护器在工作时能够准确地监测到漏电现象。

三、漏电保护器工作不灵敏漏电保护器工作不灵敏可能是由于电线接触不良引起的，也可能是由于设备老化引起的。

对于电线接触不良的情况，需要及时掌握相关技术知识来进行改善，避免出现过多的接触不良问题。

如果设备老化，需要及时维修或更新设备。

四、漏电保护器出现误动作漏电保护器出现误动作可能是由于较大电阻或异物引起的。

对于较大电阻，需要检查是否存在电阻过大的现象，并将其进行修复。

对于异物干扰的情况，需要及时安装屏蔽板、反馈电路等设备来防止干扰。

总之，漏电保护器在日常使用中可能会出现一些问题和故障，对于这些故障的解决方法，我们需要了解漏电保护器的工作原理，掌握相关技术知识，及时进行检测和维护，保证漏电保护器的正常工作，确保人员的人身安全。

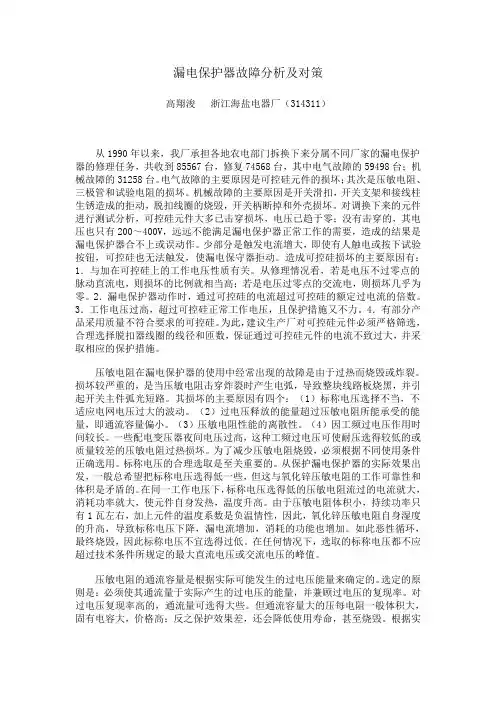

漏电保护器故障分析及对策高翔浚浙江海盐电器厂（314311）从1990年以来，我厂承担各地农电部门拆换下来分属不同厂家的漏电保护器的修理任务，共收到85567台，修复74568台，其中电气故障的59498台；机械故障的31258台。

电气故障的主要原因是可控硅元件的损坏；其次是压敏电阻、三极管和试验电阻的损坏。

机械故障的主要原因是开关滑扣，开关支架和接线柱生锈造成的拒动，脱扣线圈的烧毁，开关柄断掉和外壳损坏。

对调换下来的元件进行测试分析，可控硅元件大多已击穿损坏，电压已趋于零；没有击穿的，其电压也只有200～400V，远远不能满足漏电保护器正常工作的需要，造成的结果是漏电保护器合不上或误动作。

少部分是触发电流增大，即使有人触电或按下试验按钮，可控硅也无法触发，使漏电保守器拒动。

造成可控硅损坏的主要原因有：1．与加在可控硅上的工作电压性质有关。

从修理情况看，若是电压不过零点的脉动直流电，则损坏的比例就相当高；若是电压过零点的交流电，则损坏几乎为零。

2．漏电保护器动作时，通过可控硅的电流超过可控硅的额定过电流的倍数。

3．工作电压过高，超过可控硅正常工作电压，且保护措施又不力。

4．有部分产品采用质量不符合要求的可控硅。

为此，建议生产厂对可控硅元件必须严格筛选，合理选择脱扣器线圈的线径和匝数，保证通过可控硅元件的电流不致过大，并采取相应的保护措施。

压敏电阻在漏电保护器的使用中经常出现的故障是由于过热而烧毁或炸裂。

损坏较严重的，是当压敏电阻击穿炸裂时产生电弧，导致整块线路板烧黑，并引起开关主件弧光短路。

其损坏的主要原因有四个：（1）标称电压选择不当，不适应电网电压过大的波动。

（2）过电压释放的能量超过压敏电阻所能承受的能量，即通流容量偏小。

（3）压敏电阻性能的离散性。

（4）因工频过电压作用时间较长。

一些配电变压器夜间电压过高，这种工频过电压可使耐压选得较低的或质量较差的压敏电阻过热损坏。

为了减少压敏电阻烧毁，必须根据不同使用条件正确选用。

漏电保护器的工作原理和应用国外多年的运行经验表明，推广使用漏电保护器，对防止触电伤亡事故，避免因漏电而引起的火灾事故，具有明显的效果。

本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。

1 漏电保护器的工作原理漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)以及试验元件等几个部分。

三相四线制供电系统的漏电保护器工作原理示意图。

TA为零序电流互感器，GF为主开关，TL为主开关的分励脱扣器线圈。

在被保护电路工作正常，没有发生漏电或触电的情况下，由克希荷夫定律可知，通过TA一次侧的电流相量和等于零。

即：这样TA的二次侧不产生感应电动势，漏电保护器不动作，系统保持正常供电。

当被保护电路发生漏电或有人触电时，由于漏电电流的存在，通过TA一次侧各相电流的相量和不再等于零，产生了漏电电流Ik。

在铁心中出现了交变磁通。

在交变磁通作用下，TL二次侧线圈就有感应电动势产生，此漏电信号经中间环节进行处理和比较，当达到预定值时，使主开关分励脱扣器线圈TL通电，驱动主开关GF自动跳闸，切断故障电，从而实现保护。

用于单相回路及三相三线制的漏电保护器的工作原理与此相同，不赘述。

2 装设漏电保护器的围1992年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》，对全国城乡装设漏电保护器做出统一规定。

2.1必须装漏电保护器(漏电开关)的设备和场所(1)属于I类的移动式电气设备及手持式电动工具(I类电气产品，即产品的防电击保护不仅依靠设备的基本绝缘，而且还包含一个附加的安全预防措施,如产品外壳接地)；(2)安装在潮湿、强腐蚀性等恶劣场所的电气设备；(3)建筑施工工地的电气施工机械设备；(4)暂设临时用电的电器设备；(5)宾馆、饭店及招待所的客房插座回路；(6)机关、学校、企业、住宅等建筑物的插座回路；(7)游泳池、喷水池、浴池的水中照明设备；(8)安装在水中的供电线路和设备；(9)医院中直接接触人体的电气医用设备；(10)其它需要安装漏电保护器的场所。

漏电保护器常见的故障与处理漏电保护器，也称为漏电断路器或接地保护断路器，在我们的日常生活和工作中起着至关重要的安全保护作用。

它能够有效地防止漏电导致的触电事故，并在发生漏电时自动切断电路，保护人身安全和设备财产安全。

然而，由于长期使用或其他因素，漏电保护器也会出现一些常见的故障。

本文将介绍漏电保护器常见的故障，并提供相应的处理方法。

1. 误动作误动作是漏电保护器常见的故障之一。

它指的是在正常使用中，漏电保护器无故地自动跳闸，造成断电现象。

误动作的原因可能有以下几种：•外部电磁干扰：外部电磁场的干扰可能导致漏电保护器误动作。

这种情况下，应该检查周围是否有电磁干扰源，例如大功率电器、感应电动机等。

如有必要，可以在漏电保护器附近设置屏蔽措施，减少外部干扰。

•漏电电流过大：当漏电电流超过漏电保护器额定的动作电流时，保护器可能会误动作。

这可能是由于电路中存在故障引起的。

为了解决这个问题，应该仔细检查电路，排除故障点，并修复或更换相关设备。

•漏电保护器自身故障：有时候，漏电保护器本身出现故障可能导致误动作。

这种情况下，应该及时请专业人士进行检修或更换。

2. 不动作与误动作相对的是不动作故障，即漏电保护器在需要动作时未能及时跳闸，无法起到保护作用。

不动作的原因可能有以下几种：•漏电保护器灵敏度不够：漏电保护器的额定动作电流可能设置得不够低，无法及时检测到漏电现象。

这种情况下，应该更换合适灵敏度的漏电保护器。

•漏电保护器受损：漏电保护器长时间使用后可能会受到磨损或老化，从而影响其正常工作。

如果怀疑漏电保护器受损，应该及时更换新的保护器。

•电源供电问题：如果漏电保护器没有正常接收电源供电，就无法正常工作。

这可能是由于电源线路故障或电源开关断开引起的。

检查电源线路和开关，修复或更换故障部件。

3. 维护保养除了故障处理外，定期的维护保养对于漏电保护器的正常工作也非常重要。

以下是一些维护保养的注意事项：•清洁：定期清洁漏电保护器的外壳和接线端子，确保无尘和无腐蚀。
