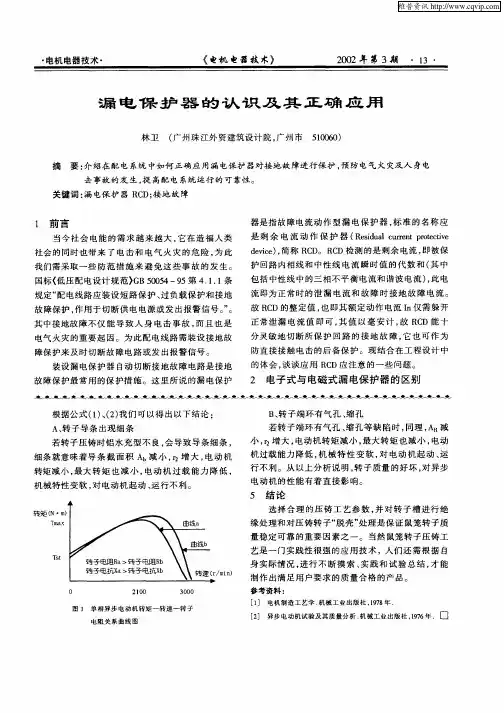

漏电保护器的认识应用

漏电保护器的工作原理和应用国外多年的运行经验表明，推广使用漏电保护器，对防止触电伤亡事故，避免因漏电而引起的火灾事故，具有明显的效果。

本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。

1 漏电保护器的工作原理漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)以及试验元件等几个部分。

三相四线制供电系统的漏电保护器工作原理示意图。

TA为零序电流互感器，GF为主开关，TL为主开关的分励脱扣器线圈。

在被保护电路工作正常，没有发生漏电或触电的情况下，由克希荷夫定律可知，通过TA一次侧的电流相量和等于零。

即：这样TA的二次侧不产生感应电动势，漏电保护器不动作，系统保持正常供电。

当被保护电路发生漏电或有人触电时，由于漏电电流的存在，通过TA一次侧各相电流的相量和不再等于零，产生了漏电电流Ik。

在铁心中出现了交变磁通。

在交变磁通作用下，TL二次侧线圈就有感应电动势产生，此漏电信号经中间环节进行处理和比较，当达到预定值时，使主开关分励脱扣器线圈TL通电，驱动主开关GF自动跳闸，切断故障电，从而实现保护。

用于单相回路及三相三线制的漏电保护器的工作原理与此相同，不赘述。

2 装设漏电保护器的围1992年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》，对全国城乡装设漏电保护器做出统一规定。

2.1必须装漏电保护器(漏电开关)的设备和场所(1)属于I类的移动式电气设备及手持式电动工具(I类电气产品，即产品的防电击保护不仅依靠设备的基本绝缘，而且还包含一个附加的安全预防措施,如产品外壳接地)；(2)安装在潮湿、强腐蚀性等恶劣场所的电气设备；(3)建筑施工工地的电气施工机械设备；(4)暂设临时用电的电器设备；(5)宾馆、饭店及招待所的客房插座回路；(6)机关、学校、企业、住宅等建筑物的插座回路；(7)游泳池、喷水池、浴池的水中照明设备；(8)安装在水中的供电线路和设备；(9)医院中直接接触人体的电气医用设备；(10)其它需要安装漏电保护器的场所。

漏电保护的基本知识讲解1.漏电保护的基本概念从发明并使用电以后，电不仅为人类的日常生活、学习教育、工业生产等方面带来 I很多方便，同时—人类带来一定的潜在危害。

其中，漏电就是危害人类的主要事故原因。

|漏电可能烧坏电器,引起火灾，或者使人触电，造成人身伤害。

1．1漏电保护的功能特点为了避免漏电事故的发生，避免许多不必要的损失，就诞生了漏电保护装置，用来保护电气设备成人身安全。

比较常见的就是漏电保护器（漏电开关），如图2-1所示。

漏电保护器主要用于电路或电器绝缘设备发生对地断路器或人身触电时，自动切断电源，从而保护人身成设备不受损害。

1-1漏电保护器漏电保护是一种低压安全保护电器，是对低压电网中的直接和间触电的一种有效保护。

断路器和熔断器主要是用于切断电源供电线路，保护动作电流是按线路上的正常工作最大负荷电浼来确定的，电流较大，而漏电保护器则依靠剩余电流进行动作，正常运行时，系统的剩余电流几乎为零.在发生漏电和触电时，电路产生剩余电流，这个电流对断路器和熔断器来说根本不足以使其动作、而漏电保护则会可靠的动作。

一旦有事故发生，马上切断电源，保命电路和人身安全。

在低压配电系统中设置漏电保护器是防止人身触电事故的有效措施之一，也是防止漏电一起的电气火灾和电器设备损害事故的的技术措施。

但安装漏电保护器不等于绝对的安全，运行中仍以预防为主，并同时采取其他防止触电和电气设备损坏事故的措施。

1.2漏电保护器的种类根据漏电保护器的动作原理，可将其分位电压型和电流型两大类。

电流型的漏电保护器比电压型的漏电保护器优越。

目前,市场上的漏电保护器类型较多,其功能也比较繁多,常用的几种漏电保护器如下所列：①只具有漏电电保护断电功能，使用时必须与熔断器、热继电器.过流继电器等保护元件配合;②同时具有过载保护功能；③同时具有短路保护功能；④同时具有过载、短路保护功能；⑤同时具有短路、过负荷，漏电、过压及欠压功能。

带有漏电保护功能的插座如图2-4所示。

水电工程一、漏电保护技术1.建筑中电气设备漏电现象。

建筑电气工程施工过程中所存在的漏电情况，大多数是因为电流通过电路的额定电流，也就是在一个闭合电路中，如果电流强度超过了整个电路能够承受的最高电流强度，则必然会导致这一部分区域内的温度急剧升高，进而对电线外部的绝缘层产生影响，绝缘层的融化，则会导致这部分电线暴露在外而这部分线路，因为通电的缘故都带有电力在其中，如果存在非绝缘性的个体触碰到这部分电路时，必然会导致触电的情况。

这种暴露在空气中的线路对人们的安全会产生非常大的影响，若有人触碰到这部分漏电的电路，必然会导致人体触电，严重甚至会因为其丢失性命，所以漏电事故是一个非常可怕的事故。

2.建筑电气工程施工中应用漏电保护技术的必要性。

建筑过程因为施工复杂和涉及的范围相对较多，所以在施工的过程中和建筑完成之后都会分布非常多的电路，尤其是在施工过程中对于各种设备的应用性非常强，加之这部分设备的供电方式都是通过设备自带的线路来实现，而这部分线路因为没有施工后的保障而导致绝大多数都暴露在空气中，如果电流强度过高在穿过时对这部分陷入产生额外的负担，也会导致这部分线路外表层的绝缘体融化，这对于施工工人尤其是对设备的操作工人来讲是非常致命的威胁。

很多装置和供电系统在运行的过程中都会存在漏电保护器，这在一定程度上能够避免出现电流过高而导致的漏电情况，对于施工现场和施工工人的安全有了一定的保障。

这说明在施工过程中运用施工保护技术是非常有必要的，尤其是对于施工工人来讲，在发现电路存在问题时，应立即切断电源，保障施工工人的人身安全。

二、漏电保护技术在实际建筑电气工程中的应用1.漏电保护器的选择。

漏电保护器的作用就是阻断电源，在存在漏电情况时，保护器能够立即将电源切断，也就有效地阻止了漏电部位对外部环境的影响。

一般漏电保护器都是由三种方式，也就是继电器、插座、开关基于不同的场景可以选择不同的漏电保护器。

当然在对漏电保护器进行选择时，必须要基于漏电保护器应用的位置进行选择，同时不同类型的漏电保护器，其作用的方式也不同的，在选择是尽量的选择可以发出警报装置的漏电保护器，这样在施工过程中一旦发现操作不当的情况，报警装置会立即对施工行为作出提示。

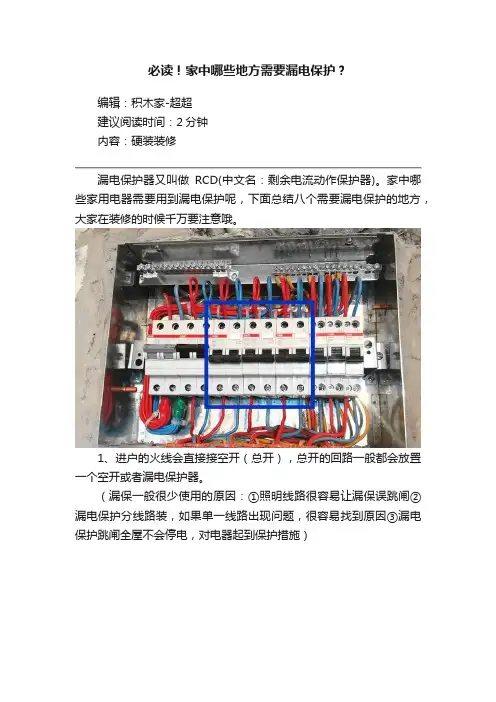

必读！家中哪些地方需要漏电保护？
编辑：积木家-超超
建议阅读时间：2分钟
内容：硬装装修
漏电保护器又叫做RCD(中文名：剩余电流动作保护器)。

家中哪些家用电器需要用到漏电保护呢，下面总结八个需要漏电保护的地方，大家在装修的时候千万要注意哦。

1、进户的火线会直接接空开（总开），总开的回路一般都会放置一个空开或者漏电保护器。

（漏保一般很少使用的原因：①照明线路很容易让漏保误跳闸②漏电保护分线路装，如果单一线路出现问题，很容易找到原因③漏电保护跳闸全屋不会停电，对电器起到保护措施）
2、冰箱插座走单一回路，并使用用1P+N漏保，与总开独立，冰箱长期不使用，可以断电处理。

3、监控设施同样需要单独线路处理，这样保证在线路出问题时可以单独运转。

同时用一个1P+N漏保。

4、照明线路需要用1P空开，全屋使用一路线路，如果是复式或者因户型原因可以设施更多线路。

5、超过3000w功率的电器，都属于大功率电器，在要求上，都需要设计一路线路加1P+N漏电保护
6、厨房作为单独一个空间走单独一路线路，并使用1P+N漏电保护，有效的保证厨房水电同时使用的复杂情况下的安全。

7、卫生间所有插座为1路，用1P+N漏保；另外大功率的电热
水器单独1路，也用1P+N漏保；浴霸通常不用插座，但它也要连到卫生间插座回路而不是全屋照明回路，因为浴霸易漏电必须接地，而照明回路通常没有地线；
8、其余插座通常合为1路，用1P+N漏保。

房子特别大的和照明回路同理，可以视情况分区。

漏电保护器的应用漏电保护器,又叫漏电保护开关,是一种电气安全装置,安装在低压电路中,主要是用来在设备发生漏电故障和触电时,且达到保护器所限定的动作电流值时,就立即在限定的时间内动作自动断开电源进行保护.1、漏电保护器的工作原理：漏电保护器是由零序电流互感器、漏电脱扣器、脱扣机构、主开关、实验按钮等五部分组成.被保护设备的接地故障电流作用于漏电保护器的漏电脱扣器上,且电流超过预定值时,那么会立即出现开关跳闸,从而切断了故障电路,达到保护的作用.漏电保护器组成一般来说在正常情况下,各相电流的相量和等于零.由此,各相电流在零序电流互感器铁芯中感应的磁通量之和也等于零.这时,由于零序电流互感器的二次侧绕组无信号输出,主开关仍处于闭合状态,电源继续向负载方向供电.当发生接地故障或设备绝缘损坏、漏电,或人触及带电体时,主回路中各相电流的相量和不再为零.那么会出现故障电流在零序电流互感器的环形铁芯中产生磁通,从而导致二次侧感应电压迫使脱扣线圈励磁,强令主开关跳闸,切断供电回路.2. 漏电保护器的分类：漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类,这里主要按其保护功能和用途分类进行叙述,一般可分为漏电保护继电器、漏电保护开关和漏电保护插座种.2.1漏电保护继电器是指具有对漏电流检测和判断的功能,而不具有切断和接通主回路功能的漏电保护装置.漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成.它可与大电流的自动开关配合,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护.当主回路有漏电流时,由于辅助接点和主回路开关的分离脱扣器串联成一回路.因此,辅助接点接通分离脱扣器而断开空气开关、交流接触器等,使其掉闸,切断主回路.辅助接点也可以接通声、光信号装,发出漏电报警信号,反映线路的绝缘状况.漏电保护开关是指不仅它与其它断路器样可将主电路接通或断开,而且具有对漏电流检和判断的功能,当主回路中发生漏电或绝缘破坏,漏电保护开关可根据判断结果将主电路接通或开的开关元件.它与熔断器、热继电器配合可构功能完善的低压开关元件.目前这种形式的漏电保护装置应用最为广泛,市上的漏电保护开关根据功能常用的有以下几种：①只具有漏电保护断电功能,使用时必须与熔器、热继电器、过流继电器等保护元件配合.②同时具有过载保护功能.③同时具有过载、短路保护功能.④同时具有短路保护功能.⑤同时具有短路、过负荷、漏电、过压、欠压能.漏电保护插座是指具有对漏电流检测和判断并能切断回路的电源插座.其额定电流一般为以下,漏电动作电流6～30 mA,灵敏度较高,常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所.3.漏电保护器的安装：安装漏电保护器除应遵守常规的电气设备安装规程外,还应注意以下几点：3.1标有电源侧和负荷侧的漏电保护器不得接反.如果接反,会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电,因长时间通电而烧毁.漏电保护器的安装应符合生产厂家产品说明书的要求.3.2安装漏电保护器不得拆除或放弃原有的安全防护措施,漏电保护器只能作为电气安全防护系统中的附加保护措施.3.3安装漏电保护器时,必须严格区分中性线和保护线.使用三极四线式和四极四线式漏电保护器时,中性线应接入漏电保护器.经过漏电保护器的中性线不得作为保护线.3.4工作零线不得在漏电保护器负荷侧重复接地,否那么漏电保护器不能正常工作.3.5采用漏电保护器的支路,其工作零线只能作为本回路的零线,禁止与其他回路工作零线相连,其他线路或设备也不能借用已采用漏电保护器后的线路或设备的工作零线.被保护的用电设备与漏电保护器之间的各线互相不能碰接.如果出现线间相碰或零线间相交接,会立刻破坏了零序平衡电流值,而引起漏电保护器误动作；另外,被保护的用电设备只能并联安装在漏电保护器之后,接线保证正确,也不许将用电设备接在实验按钮的接线处.3.7漏电保护器的使用要求漏电保护器的保护X围应是独立回路,不能与其他线路有电气连接.4.漏电保护器的使用：漏电保护器的安全使用要靠一套行之有效的管理制度和措施来保证.在使用中要按照使用说明书的要求使用漏电保护器,做好定期的维护,并按规定每月检查一次,即操作漏电保护器的试验按钮,检查其是否能正常断开电源.在检查时应注意操作试验按钮的时间不能太长,一般以点动为宜,次数也不能太多,以免烧毁内部元件.漏电保护器在使用中发生跳闸,应先查清漏电保护器本身是否有故障,可将保护器负载侧断开,如果漏电保护器能合闸即为正常,如果再次跳闸,此时应采用逐步接入各路负荷的方法来判别故障的发生点,排除故障.允许试送电一次,不得连续强行送电.漏电保护器一旦损坏不能使用时,应由专业电工进行检查或更换.如果漏电保护器发生误动作和拒动作,其原因：一方面是由漏电保护器本身引起,另一方面是来自线路的缘由,应具体分析,不要私自拆卸和调整漏电保护器的内部器件.5.结束语：漏电保护器是用来直接或间接保护人体触电的安全设备,是安全用电的一项重要技术措施.在预防人体无意接触漏电电流而造成伤害和防止由于电弧性接地故障而引发电气火灾等方面具有显著的效果.目前漏电保护器在安全用电、防护电气事故领域得到了广泛的应用.。

漏电保护
当被保护线路的相线直接或通过非预期负载对大地接通，而产生近似正弦波形并且其有效值是缓慢变化的剩余电流，当该电流大于一定数值时，保护器切断该线路，起到保护作用。

漏电保护也叫剩余电流保护，是对漏电或触电事故作快速反应的保护方式。

漏电保护装置主要用于防止由于间接接触和由于直接接触引起的单相触电事故。

漏电保护装置也用于防止由漏电引起的火灾，以及用于监测或切除各种一相接地故障。

漏电保护器也称为“漏电断路器”，作用是防止设备出现泄漏或危及生命的触电保护。

它具有过载及短路保护功能，可用于保护线路或。

漏电保护装置发现后并处理该剩余电流，切断电路中的电源。

漏电保护器被装在电源线入口处，接在家用电度表的输出端即用户端侧。

漏电保护器的主体是一个磁环感应器，磁环上的导线和零线都是并联的，磁环上有一个副线圈，在相同的情况下，两个线圈都能互相抵消。

漏电保护器的应用范围及特点保护器常见问题解决方法漏电保护器的作用及使用范围漏电保护器具有动作灵敏，切断时间快速的性能。

在建筑电气设计施工中只要合理选用和正确安装，对保护人身安全和防止设备损坏，以及防备火焰将会有明显的作用。

（1）当人体直接触及220V 带电体时，漏电保护器快速以0.1 秒的时间快速切断电路。

这时流过人体（一般人体电阻为 1 000左右）的触电电流为220/ 1 000 = 220 （mA），其电击能量为：220（mA） 0. 1 （S） = 22mAS 《 30mAS。

目前我国现行规定：对人体安全的电击能量为：1T = 30mAS ，可以明显看出，当人们一旦触及220V 带电体时，漏电保护器会在0. 1 秒时间内快速作出反应，而不致显现生命不安全。

（2）在TN—C—S 或TN—S 系统中，未装漏电保护器时，假如发生接地故障情况，设备外壳会产生对人身有不安全的接触电压；当装有漏电保护器之后，即使发生了接地故障，接触电压在还没有达到危及人身生命时，漏电保护器就会立刻切断电源回路。

其理由是：在住宅建筑电气设计时，设计者已为用户所安装的漏电保护器选择了额定动作电流小于或等于30mA ，动作时间为0. 1 秒。

当发生接地故障时，只要有漏电电流产生，就会在漏电电流小于或等于30mA 时，漏电保护器就立刻动作，切断了电源回路。

同时，30mA 的电流在0. 1 秒时间内作用于人体不会危及生命安全。

（3）安装漏电保护器对配电线路的绝缘水平起到监察作用。

假如设备显现碰壳故障或绝缘损坏，就会有漏电电流产生。

当漏电电流达到漏电保护器的额定动作电流时，将立刻动作切断电源回路。

也就是说，在人尚未触及故障设备不安全的接触电压之前，就已经将故障线路切断了。

从而提前避开了触电死亡及火灾事故的发生。

（4）一旦显现发生接地故障时，由于切断故障线路因素不是依靠过电流保护，而是依靠漏电保护。

再则，漏电保护的额定动作电流数值很小，与过电流相比，相差1000倍～10000倍。

漏电保护器使用方法漏电保护器是一种用来保护人身安全的电气设备，它能够在电路发生漏电时及时切断电源，避免触电事故的发生。

正确使用漏电保护器对于家庭和工业用电都非常重要。

下面我们将介绍漏电保护器的使用方法，希望能够帮助大家正确使用这一设备，保障电气安全。

首先，正确接线是使用漏电保护器的关键。

在安装漏电保护器时，应该仔细阅读产品说明书，根据说明书上的接线图进行接线。

一般来说，漏电保护器应该安装在电源开关和用电设备之间，以保护整个电路。

在接线时，要确保漏电保护器的输入端和输出端接线正确，不能接反。

另外，还要注意接线的牢固性，确保接线端子没有松动，以免影响漏电保护器的正常工作。

其次，定期检测漏电保护器的工作状态也是非常重要的。

漏电保护器一旦发生故障，就无法正常工作，这就会对电路的安全性造成威胁。

因此，我们应该定期对漏电保护器进行测试，确保其正常工作。

一般来说，漏电保护器上会有测试按钮，按下测试按钮就可以进行测试。

在测试时，要确保电路处于正常工作状态，然后按下测试按钮，观察漏电保护器是否能够及时切断电源。

如果测试结果不正常，就需要及时更换漏电保护器。

最后，正确使用漏电保护器也需要注意一些细节问题。

比如，要避免在潮湿的环境中使用漏电保护器，以免影响其正常工作。

另外，要定期清洁漏电保护器的外壳，确保其散热良好。

在使用过程中，还要注意避免漏电保护器受到外界冲击，以免损坏。

此外，还要定期检查漏电保护器的接线端子，确保其牢固可靠。

总之，正确使用漏电保护器对于电气安全至关重要。

我们应该严格按照产品说明书进行接线，定期检测漏电保护器的工作状态，并注意一些细节问题，确保漏电保护器能够正常工作，保护电路安全。

希望大家能够重视漏电保护器的使用方法，做好电气安全工作。

电工安全技术培训漏电保护为了确保电力系统的安全运行，保障电工的生命财产安全，漏电保护是不可或缺的一项技术。

在本次电工安全技术培训中，我们将深入探讨漏电保护的重要性、原理以及具体应用，以期提高电工对漏电保护的认识和运用能力。

一、漏电保护的重要性电器设备故障、线路短路等情况下会导致漏电现象的发生，一旦发生漏电，不仅会影响正常用电，还可能对人身安全造成严重威胁。

因此，漏电保护具有以下重要性：1. 人身安全：电流通过人体时，可能引起电击、烧伤甚至死亡。

漏电保护装置能够及时切断有漏电的电路，保护人身安全。

2. 设备保护：漏电不仅会损坏电气设备，还可能导致火灾等事故。

漏电保护装置能够及时切断漏电电路，有效保护电气设备和避免火灾等安全事故的发生。

3. 法规要求：根据相关法律法规的规定，特定场所的电力系统必须配备漏电保护装置。

漏电保护是确保电气安全合规运行的重要技术要求。

二、漏电保护的原理漏电保护利用电流互感器和电压互感器进行监测和判断，一旦检测到漏电现象，会触发漏电保护装置的动作，切断电路以防止漏电事故的发生。

常见的漏电保护装置主要有漏电保护开关和残余电流动作保护器，这两种装置实现原理略有不同。

1. 漏电保护开关：基于电磁式原理，电流互感器监测电流变化，并通过等效电路产生漏电动作信号，从而触发漏电保护开关的动作。

2. 残余电流动作保护器：利用电流互感器监测电流变化，并通过电气电子技术对信号进行处理和判断，一旦检测到漏电，会触发保护器的动作。

三、漏电保护的应用漏电保护在住宅、工业、商业等领域广泛应用，其具体应用场景如下：1. 家庭用电：漏电保护器可应用于住宅的家用电路，保障居民生活用电的安全。

主要包括室内照明、电视、冰箱等日常用电设备。

2. 工业用电：漏电保护器在工业生产中起到了重要的作用。

特定领域和行业，如化工、矿山、电子等，对电气设备的安全性要求更高，漏电保护器在这些环境中得到了广泛应用。

3. 公共场所：宾馆、商场、办公楼等公共场所的电气系统都必须配备漏电保护装置。

漏电保护器的选择与应用第一部分漏电保护器的工作原理 (2)第二部分漏电保护器的分类与特点 (4)第三部分漏电保护器的性能参数 (7)第四部分漏电保护器的选择标准 (10)第五部分漏电保护器的安装要点 (12)第六部分漏电保护器的应用场合 (14)第七部分漏电保护器的维护与检查 (18)第八部分漏电保护器的安全使用规范 (20)第一部分漏电保护器的工作原理漏电保护器，又称为漏电断路器或漏电开关，是一种用于防止电气设备因绝缘损坏而导致的触电事故和电气火灾的安全装置。

其工作原理基于检测电路中的剩余电流（即漏电流），并在检测到异常时迅速切断电源，从而保障人身和设备安全。

漏电保护器的核心部件是零序电流互感器，它串联在主电路中。

正常情况下，流过互感器的电流的矢量和为零。

当电路发生漏电时，会有部分电流通过大地返回，导致流入互感器的电流矢量和不为零，产生剩余电流。

这个剩余电流被互感器检测出来，并通过控制电路触发执行机构动作，断开主电路的接触器，实现漏电保护。

漏电保护器的工作过程可以分为几个阶段：1.检测阶段：零序电流互感器实时监测主电路中的电流。

在正常状态下，由于三相电流基本平衡，互感器二次侧感应出的电流为零。

一旦电路发生漏电，例如某相线对地绝缘降低，就会有电流通过大地返回，导致互感器二次侧感应出与漏电电流成正比的信号电压。

2.比较阶段：检测到的信号电压经过放大后，送入漏电继电器进行比较判断。

漏电继电器内部设有基准值，通常为 30mA 至 50mA。

当信号电压超过此基准值时，漏电继电器判定为漏电状态。

3.延时阶段：为了防止瞬时性故障（如线路潮湿、绝缘老化引起的暂时漏电）引起的误动作，漏电保护器通常会设置一个延时环节。

延时时间通常在 0.1 秒到数秒之间，具体时间根据使用场合和安全要求而定。

若漏电现象持续存在，则延时结束后，漏电保护器将执行跳闸操作。
