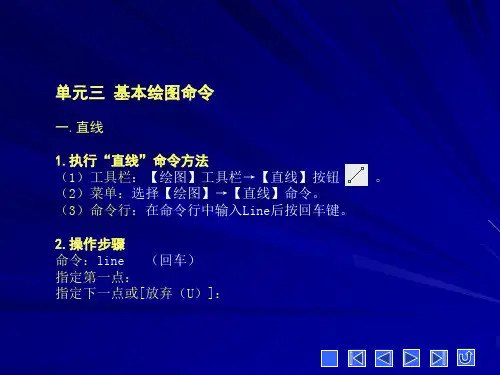

第3章 基本绘图命令

绘图命令及绘图方法
介绍TRIM修剪命令的用法 功能： 将指定的实体需要修剪（擦除）的部 分从边界处修剪掉。 注意： 1） 剪切边既边界线一定要与被修剪 的实体相交。 2） 先确定剪切边，再选择实体被修 剪的部分。 3） 剪切边既可作为边界线使用也可 作为被剪切的实体。既剪切边与修剪边可互作 剪切边及修剪边。
（a）水平构造线
（b）垂直构造线
图3.5 水平构造线和垂直构造线
（a）角度构造线
（b）偏移构造线
图3.6 角度构造线和偏移构造线
图3.7 用构造线画分角线
返回本节
3.2.4 MLINE （多线）
MLINE命令画多重平行线 功能：按指定的间距、线型、条数及端口封 闭形式绘制多条平行线段（多线）
多线的样式。
图2.8 多线示例
图2.9 多线对正的三种方式
绘图命令及绘图方法
MLSTYLE命令创建多重线样式 多线样式的创建步骤： 1） 执行MLSTYLE命令，弹出多线样式对话框。 2） 在多线样式标签框的名称栏内输入新的样式名，可以 是中文。 3） 按“添加”按钮。 4） 单击“元素特性”按钮，弹出元素特性设置对话框， 单击添加按钮，增加一条线，可通过颜色按钮及线型按钮分 别设置新创建样式的颜色及线型，设置完后按确定按钮保存， 缺省情况下总间距为“1”。 5）在主对话框中单击“多线特性”打开“多线特性设置 对话框。框内可设置是否连接、封口形式及填充情况等。 6）设置完毕后，可按”保存“按钮以文件的形式保存在 AUTUCAD的SURPORT文件夹下，今后即可使用。 7） 最后按“确定”按钮完成创建。
第3章 二维绘图命令及方法 命令及方法
3.1 3.2 3.3 3.3 3.4 3.5 3.6 3.7 绘制点 绘制线 绘制样条曲线 绘制圆、弧、椭圆 绘制多边形 绘制填充图形 绘制面域 边界与图案填充

六.圆 1.执行“圆”命令方法 （1）工具栏：【绘图】 工具栏→ 按钮 （2）菜单： 选择【绘图】→ 【圆】命令 （3）命令行：在命令行输入Circle后按回车键 2.操作步骤 命令：circle （回车） 指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：( 指定圆心) 指定圆的半径或[直径（D）]：(直接输入半径数值或在绘图区单击指定 半径长度) 指定圆的直径＜默认值＞：(直接输入直径数值或在绘图区单击指定直径 长度) 3.选项说明 【三点（3P）】：通过指定三个点来绘制圆。 【两点（2P）】：通过指定两个点，并以两点之间的距离为直径绘制圆。 【切点、切点、半径（T）】：通过先指定两个相切对象，再给出半径的 方法绘制圆。图3-8（a）所示为圆和两条直线相切，图3-8（b）所示为圆和 一条直线一个圆相外切，图3-8（c）所示为圆和两个圆相外切，图3-8（d） 所示为圆和一个圆内切一个圆外切的4种情况。
若指定内径为零，则画出实心填充圆，如图3—11（b）所示。 输入命令Fill可以控制圆环是否填充，具体方法如下。 命令：Fill （回车） 输入模式[开（ON）/关（OFF）] ＜开＞：（选择“开”表示填充，选择 “关”表示不填充。如图3—11（c）所示。
（a） （c）
（b） 图3-11绘制圆环
九.椭圆与椭圆弧
（a）圆和两条直线相切
（b）圆和一条直线一个圆相外切
（c）圆和两个圆相外切
（d）圆和一个圆内切一个圆外切
图3--8圆与另外两个对象相切
七.圆弧
1.执行“圆弧”命令方法 （1）工具栏：【绘图】工具栏→按钮 （2）菜单：选择【绘图】→【圆弧】命令 （3）命令行：在命令行输入Arc后按回车键
2.操作步骤 命令：Arc （回车） 指定圆弧的起点或[圆心（C）]：(指定起点) 指定圆弧的第二点或[圆心（C）/端点（E）]：(指定第二点) 指定圆弧的端点：(指定圆弧的终点)

AD中，点通常用来辅助定位。我们可以绘制单点、 多点，也可以绘制等分点和等距点。在AutoCAD中，点的默认样 式为小圆点“·”。因此，为了能清楚地看到点，在绘制点前最好先
设置其大小和样式。
1．设置点的大小和样式
1.选择“格式”>“点 样式”菜单，打开“ 点样式”对话框
2.选择合适的点样式
给定圆心和半径
给定圆心和直径
给定 两点
画圆的6种方法
给定三点
具有给定两个相 切对象和半径
给定三个相切对象
3.4.2 绘制圆弧
要绘制圆弧，可单击“绘图”工具栏中的“圆弧”工具，在命 令行中输入“A”命令，或选择“绘图”>“圆弧”菜单中的各子菜单 项。默认情况下，系统采用“三点”绘制圆弧，而“绘图”>“圆弧” 菜单中的各子菜单项为用户提供了5大类绘制圆弧的方法 。
命令：_polygon 输入边的数目 <4>：5↙ 指定正多边形的中心点或【边(E)】：↙ 输入选项【内接于圆(I)/外切于圆(C)】：I↙ 指定圆的半径：504
在执行“正多边形” 命令中，通过选择不同选项， 可使用内接圆、外接圆和指定边这三种方法来绘制正 多边形。
绘制正多边形的三种方法
1.单击“绘图”工具栏中的“正 多边形”工具 ，绘制正8边形
3．绘制定数等分点
定数等分点是指在一定距离内按指定的数量绘制多个点， 并且这些点之间的距离均匀分布。要绘制定数等分点，可选择“ 绘图”>“点”>“定数等分”菜单，或在命令行中输入divide命令， 然后依次选择要定数等分的对象并输入等分数即可。
1.单击“绘图”工具栏 中的“圆”工具，绘制 一半径为100的圆
4.如果需要的话，可 继续选择其他要偏移 的对象。否则，可按 【Enter】键结束偏移 操作

3.4 多次叠绘、双坐标和多子图
hold on 使当前轴及图形保持而不被刷新，准备接受此后将 绘制的新图形 hold off 使当前轴及图形不再具备不给刷新的性质 hold 当前图形是否具备刷新性质的双向切换开关
>>t=0:pi/20:5*pi; >>y=cos(t).*exp(-0.4*t); >>plot(t,y) >>hold on; >>plot(t,sin(t)) >>hold off >>plot(t,cos(t))
3. 三维图形的绘制

MATLAB语言提供了三维图形的处 理功能。与二维图形相似，绘制三 维图形时可以使用MATLAB语言提 供的相关函数：

三维线图指令plot3 三维网线图和曲面图
3. 调用基本的绘图函数
4. 设置坐标轴的极限值、标记符号和网格线 5. 使用坐标轴标签、图例和文本对图形进行 注释 6.图形的精细修饰（图柄操作）
•利用对象属性值设置 •利用图形窗工具条进行
h = plot(x,y1,x,y2,x,y3); axis([0 12 -0.5 1]) grid on
xlabel('Time')ylabel('Amplitude') Title(‘正弦’)text(2,0.5,'y=sin(t)‘)
第3章 基本绘图方法
3.1 基本的绘图命令



基本的绘图命令 绘图的一般步骤 绘制二维曲线图 极坐标图形的绘制 多个图形的绘制方法 曲线的色彩、线型和数据点型
（1）基本的绘图命令

绘制基本线性图的函数表
函 数 名 功能描述
