配电网无功补偿方式DWK无功智能控制装置应用效果分析

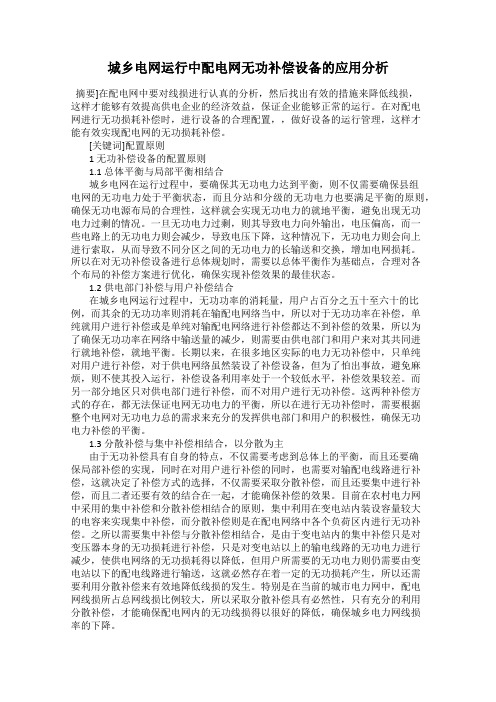

城乡电网运行中配电网无功补偿设备的应用分析摘要]在配电网中要对线损进行认真的分析，然后找出有效的措施来降低线损，这样才能够有效提高供电企业的经济效益，保证企业能够正常的运行。

在对配电网进行无功损耗补偿时，进行设备的合理配置，，做好设备的运行管理，这样才能有效实现配电网的无功损耗补偿。

[关键词]配置原则1 无功补偿设备的配置原则1.1 总体平衡与局部平衡相结合城乡电网在运行过程中，要确保其无功电力达到平衡，则不仅需要确保县组电网的无功电力处于平衡状态，而且分站和分级的无功电力也要满足平衡的原则，确保无功电源布局的合理性，这样就会实现无功电力的就地平衡，避免出现无功电力过剩的情况。

一旦无功电力过剩，则其导致电力向外输出，电压偏高，而一些电路上的无功电力则会减少，导致电压下降，这种情况下，无功电力则会向上进行索取，从而导致不同分区之间的无功电力的长输送和交换，增加电网损耗。

所以在对无功补偿设备进行总体规划时，需要以总体平衡作为基础点，合理对各个布局的补偿方案进行优化，确保实现补偿效果的最佳状态。

1.2 供电部门补偿与用户补偿结合在城乡电网运行过程中，无功功率的消耗量，用户占百分之五十至六十的比例，而其余的无功功率则消耗在输配电网络当中，所以对于无功功率在补偿，单纯就用户进行补偿或是单纯对输配电网络进行补偿都达不到补偿的效果，所以为了确保无功功率在网络中输送量的减少，则需要由供电部门和用户来对其共同进行就地补偿，就地平衡。

长期以来，在很多地区实际的电力无功补偿中，只单纯对用户进行补偿，对于供电网络虽然装设了补偿设备，但为了怕出事故，避免麻烦，则不使其投入运行，补偿设备利用率处于一个较低水平，补偿效果较差。

而另一部分地区只对供电部门进行补偿，而不对用户进行无功补偿。

这两种补偿方式的存在，都无法保证电网无功电力的平衡，所以在进行无功补偿时，需要根据整个电网对无功电力总的需求来充分的发挥供电部门和用户的积极性，确保无功电力补偿的平衡。

配电网中无功补偿的应用解析作者：石磊来源：《华中电力》2014年第03期摘要：当前，我国正处于经济建设的黄金时期，急需电力能源的支持，电力能源用量不断增多，用电规模也不断扩大，因而带来了诸多问题。

无功补偿技术应用于配电网当中，能够最大程度地保障电力系统的安全，实现经济运行。

本文根据笔者多年工作经验，对无功补偿的原理，无功功率对配电网的影响、无功补偿的作用、基本原则和要求，以及补偿方式等问题进行了探讨。

关键词：无功补偿配电网正文：1无功补偿技术的原理用电设备在工作时，需要在电源中吸收有功功率和无功功率，一旦电网的无功功率过低，不能达到要求时，将不能建立一个完整的磁场，电网电压也会出现下降的现象，导致用电设备无法在正常情况下工作。

但是，出自发电机和高压输电线路的无功功率很难满足其主要的负荷供给需求，为了弥补这一缺憾，可以在配电网中安装无功补偿装置来进行补偿，使得用电设备在稳定的电压下正常工作。

无功补偿装置主要的工作原理就是把容性功率负荷和感性功率负荷进行连接，使得这两者能量能在负荷之间实现转换，这时容性负荷为感性负荷提供无功功率。

2无功功率对配电网的影响一般来说，电力系统无功功率主要消耗在2个方面：一是在进行输电过程中，电路自身会主动地消耗无功功率；二是用电设备工作时会消耗无功功率，通常情况下可以分为感性负载和非线性负荷消耗无功。

在电气设备中，存在一些用电容量很大的设备，一般在其启动的时候都会消耗大量的无功，导致电网电压出现波动和畸变。

感性负载会给电力系统带来诸多不良影响，使得电网功率因数降低，主要表现在以下几个方面：（1）对发电机组和输变电设备带来极大的不利影响，降低其输电能力和电气设备的效率，增加了发电和输变电成本。

（2）会使损耗增大，增加运营成本。

（3）导致电网电压出现波动和畸变。

3 无功补偿的作用在各类用电设备中，除白炽灯等发热设备在消耗有用功外，少部分同步电动机也会发出一部分无功，而绝大部分设备都在消耗无功。

无功补偿在配电网中的应用随着电力工程的快速发展，无功补偿在配电网中的应用问题受到了重视。

本文将从无功补偿的原理和意义、无功补偿的基本原则和要求及小无功补偿方案的分类等方面进行了分析。

标签：无功补偿；配电网；应用一、前言近年来，配电网工程在不断地壮大，为人们的生活带来了很大的便利。

但在其发展的过程中，也会出现一些问题需要继续改进。

因此，新时期下，加大无功补偿在配电网中的探析，对确保人们生活有序进行具有重要的意义。

二、无功补偿的概述1、原理在交流电路中，由电源供给负载率有两种：一种是有功功率，一种是无功功率。

有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量（机械能、光能、热能）的电功率。

无功补偿的道理就是将同一电路中的电感电流与电容电流方向互差180℃，可采用一定比例安装特定的电容元件，实现通过电磁元件中的电路达到相互抵消电流，电流矢量与电压矢量的夹角缩小，从而能显著提高电能作功。

2、无功补偿的基本原则和要求对于所有的配电网来说，消耗无功功率是不可避免的，特别是在低压配电系统当中，无功补偿应该遵循“分级补偿，就地平衡”的原则合理布置，以最大限度地减少损耗。

具体要求如下：无功功率补偿应该逐级进行，遵循就地平衡的原则。

补偿方式主要有2种，即分散补偿和集中补偿，大多数情况下两者结合使用效果更佳。

应保证各节点的电压保持在一个稳定的水平，除此之外，还需要留有充足的无功余量。

要实现区域协调和经济性相互支撑的局面。

三、无功补偿方案的分类1、变电站集中补偿。

集中补偿多用在变电站，为分级平衡电力系统的无功，在变电站设置并联电容器、同步调相机、静止补偿器等集中补偿装置，主要是平衡输电网的无功功率，提高系统终端变电所的母线电压，改善输电网的功率因数，补偿变电站主变压器和高压输电线路的无功损耗。

2、配电变低压补偿。

配电变低压补偿是目前应用最普遍的补偿方法。

由于用户的日负荷变化大，通常采用微机控制，跟踪负荷波动分组投切电容器补偿。

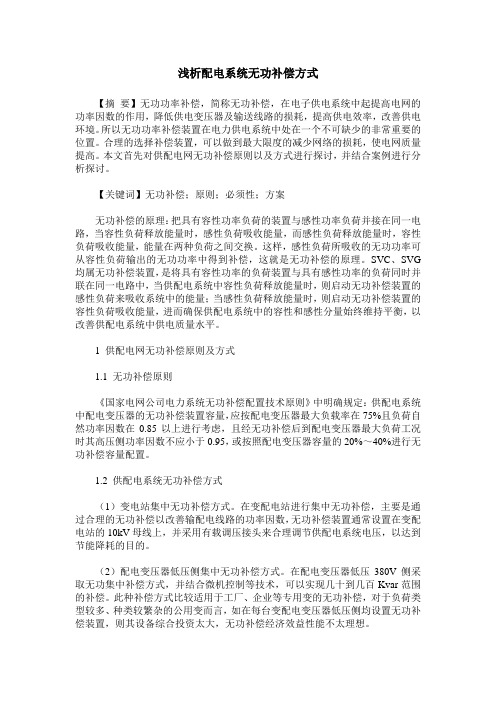

浅析配电系统无功补偿方式【摘要】无功功率补偿，简称无功补偿，在电子供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。

所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。

合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。

本文首先对供配电网无功补偿原则以及方式进行探讨，并结合案例进行分析探讨。

【关键词】无功补偿；原则；必须性；方案无功补偿的原理：把具有容性功率负荷的装置与感性功率负荷并接在同一电路，当容性负荷释放能量时，感性负荷吸收能量，而感性负荷释放能量时，容性负荷吸收能量，能量在两种负荷之间交换。

这样，感性负荷所吸收的无功功率可从容性负荷输出的无功功率中得到补偿，这就是无功补偿的原理。

SVC、SVG 均属无功补偿装置，是将具有容性功率的负荷装置与具有感性功率的负荷同时并联在同一电路中，当供配电系统中容性负荷释放能量时，则启动无功补偿装置的感性负荷来吸收系统中的能量；当感性负荷释放能量时，则启动无功补偿装置的容性负荷吸收能量，进而确保供配电系统中的容性和感性分量始终维持平衡，以改善供配电系统中供电质量水平。

1 供配电网无功补偿原则及方式1.1 无功补偿原则《国家电网公司电力系统无功补偿配置技术原则》中明确规定：供配电系统中配电变压器的无功补偿装置容量，应按配电变压器最大负载率在75%且负荷自然功率因数在0.85以上进行考虑，且经无功补偿后到配电变压器最大负荷工况时其高压侧功率因数不应小于0.95，或按照配电变压器容量的20%～40%进行无功补偿容量配置。

1.2 供配电系统无功补偿方式（1）变电站集中无功补偿方式。

在变配电站进行集中无功补偿，主要是通过合理的无功补偿以改善输配电线路的功率因数，无功补偿装置通常设置在变配电站的10kV母线上，并采用有载调压接头来合理调节供配电系统电压，以达到节能降耗的目的。

（2）配电变压器低压侧集中无功补偿方式。

配电网无功补偿技术在电力自动化中的应用摘要：随着电力负荷的不断增加和电力设备的不断更新，电力系统已经逐步走向了自动化和智能化的方向。

在电力自动化中，配电网无功补偿技术作为一个重要的技术手段，发挥了重要的作用。

本文将从无功补偿技术的原理、分类、优点和应用等方面进行探讨，分析配电网无功补偿技术在电力自动化中的应用现状，以此为基础，提出应用该技术的建议，并探讨该技术的未来发展方向。

关键词：配电网；无功补偿技术；电力自动化；应用建议；未来发展方向。

正文：一、无功补偿技术的原理和分类无功补偿技术是指利用电容器、电抗器等电力设备来对电力系统中发生的无功功率进行补偿，以提高系统的功率因数。

无功补偿技术主要采用静态无功补偿和动态无功补偿两种形式。

静态无功补偿主要是通过电容器等设备对电力系统中的无功功率进行补偿，以提高系统的功率因数，同时改善电力质量，减少电力设备的损耗。

而动态无功补偿则是通过电子器件，如晶闸管、变频器等，对电力系统中的无功功率进行补偿，以保证系统的功率因数和电压的稳定性。

二、配电网无功补偿技术的优点和应用配电网无功补偿技术在电力自动化中应用广泛，具有以下优点：1、具有很好的功率因数纠正作用，可以提高电力系统的效率，降低能耗；2、通过优化电力质量，降低电力设备的损耗，延长使用寿命；3、提高电力系统的稳定性和可靠性，减少停电时间，保证供电安全；4、提高配电网的运行质量，减少线损，保证负载均衡；5、减少电力系统对环境的影响，达到节能减排的效果。

三、配电网无功补偿技术在电力自动化中的应用现状和建议随着电力自动化的不断发展和应用，配电网无功补偿技术已经成为电力自动化中不可或缺的一部分。

目前，在我国的实际应用中，配电网无功补偿技术已经广泛应用于各种电力系统中，其应用前景也十分广阔。

针对配电网无功补偿技术在电力自动化中的应用，我们提出以下建议：1、应加强技术研究和推广，不断完善无功补偿技术，提高技术水平和质量，加快无功补偿技术的应用进程；2、应积极引进国外先进无功补偿技术，在理论研究和技术应用方面开展合作与交流，提高无功补偿技术的应用水平；3、应建立健全的技术标准和规范，确保无功补偿技术的应用效果和安全性；4、应增强应用人员的技术培训和管理，提高技术能力和素质，确保无功补偿技术能够正确、有效地应用于电力自动化中。

无功补偿控制技术在电力系统中的应用无功补偿是电力系统中不可或缺的一环，它的存在可以有效地提高系统的稳定性，降低线路能耗和输电损耗。

然而，在电力系统中，由于各种因素的影响，如负载变化、谐波等，系统中常常出现无功功率失衡问题，这时就需要应用无功补偿控制技术来解决。

本文将从以下几个方面来介绍无功补偿控制技术在电力系统中的应用。

一、无功补偿控制技术概述无功补偿控制技术指的是在电力系统中，通过对无功功率的补偿来提高系统的品质因数，从而达到稳定系统电压、改善系统质量的目的。

在电力系统中，无功功率是指电力系统中的电流滞后于电压的现象，会造成系统发生谐波、剧烈振荡等问题。

因此，通过加入无功补偿装置，可以抵消系统中的无功功率，提高系统的品质因数。

二、无功补偿控制技术的应用无功补偿控制技术在电力系统中的应用非常广泛，主要应用如下：1. 高压直流输电系统高压直流输电系统是一种高效、远距离传输大电量的电力系统。

由于高压直流输电系统中电压稳定性的要求非常高，因此无功补偿控制技术的应用在其中非常广泛。

通过加入各种无功补偿装置，可以有效地控制电流、电压的波动，从而保证系统的稳定性。

2. 智能电网智能电网是一种基于现代通信、计算机技术实现的“智能化”电网，它可以实现对电力系统的全面监测、控制和分析。

由于智能电网面对的负载变化等问题比较复杂，因此无功补偿控制技术的应用在其中也非常广泛。

通过对谐波、电流、电压等的准确监测和分析，智能电网可以精确调整无功补偿装置的使用，从而保证整个系统的稳定性。

3. 电力变压器电力变压器是电力系统中最重要的设备之一，它对电力系统的稳定性、安全性和经济性都有着非常重要的作用。

由于电力变压器中的磁通泄漏等问题，会导致无功功率失衡现象的出现，因此无功补偿控制技术在电力变压器中的应用也非常广泛。

通过对电力变压器中的无功电流进行补偿，可以有效地提高电力变压器的效率和使用寿命。

三、无功补偿控制技术的未来发展随着电力系统的不断发展和进步，无功补偿控制技术也不断得到完善和提高。

探析电力系统中无功补偿装置的应用电力系统中无功补偿装置是一种重要的电力设备，主要用于调节电力系统的功率因数和电压稳定。

其应用可有效降低系统的损耗，提高电网的质量和稳定性。

无功补偿装置的主要应用包括以下几个方面。

一、提高电力系统的功率因数无功补偿装置可调节电力系统中的无功功率，以达到提高功率因数的目的。

由于交流电路中存在感性和容性元件，会导致电路形成无功功率。

无功功率的存在会降低电力系统的功率因数，从而影响系统的效率和稳定性。

通过增加电路中的电容器等无功补偿装置，可以补偿电路中的无功功率，从而提高功率因数，降低系统的损耗。

二、改善电力系统的电压质量无功补偿装置不仅可以改善电力系统的功率因数，还可以改善电力系统的电压质量。

电力系统中的无功功率会使电压降低，从而影响电气设备的正常工作。

通过增加无功补偿装置，可以抵消电路中的无功功率，从而稳定电力系统的电压。

对于某些需要高稳定电压的电气设备，例如变压器、电动机等，无功补偿装置的应用对其正常运行非常重要。

三、保护电力系统的设备无功补偿装置的应用还可以提高电力系统的稳定性。

在电力系统中，由于各种原因会导致电力系统的电压变化或者电流变化，这些变化会对电力系统的稳定性造成影响。

通过增加无功补偿装置，可以对电力系统进行调节，从而稳定电力系统的电压和电流，提高电力系统的稳定性和可靠性。

综上所述，无功补偿装置在电力系统中的应用非常广泛，其作用不仅包括提高功率因数、改善电压质量、保护设备等，还可以提高电力系统的稳定性和可靠性。

在实际应用中，应根据具体情况选取合适的无功补偿装置，从而达到最佳的应用效果。

探析电力系统中无功补偿装置的应用1. 引言1.1 电力系统中无功补偿装置的重要性电力系统中无功补偿装置的重要性不容忽视。

无功补偿装置是电力系统中的重要组成部分，其作用是维持电力系统的稳定运行和优化功率因数，提高电网的供电质量和效率。

在电力系统中，无功功率是必不可少的，在负载变化或系统故障等情况下，会导致无功功率的不平衡，影响系统的稳定性。

无功补偿装置的作用就显得至关重要。

无功补偿装置能够实时检测电力系统中的无功功率并进行补偿，使系统保持在合理的功率因数范围内。

通过使用无功补偿装置，可以有效减少系统中的无功电流，降低线路损耗，提高电网的输电效率。

无功补偿装置还能降低电力系统对无功功率的需求，减轻发电厂的负担，节约能源资源，提高供电可靠性和稳定性。

电力系统中无功补偿装置的重要性不容忽视。

它是维持电力系统正常运行、提高供电质量和效率的关键装置，对于保障电力系统的安全稳定运行和提升电网整体的经济性具有重要意义。

1.2 无功补偿装置的作用和原理无功补偿装置是电力系统中的重要设备之一，其作用是通过补偿电网中的无功功率，维持系统的电压稳定和功率因数在合理范围内，提高系统的运行效率和稳定性。

无功补偿装置的原理是利用电容器或电感器来调整电路中的无功功率，使功率因数达到设定值。

在电力系统中，无功功率指的是交流电路中的无效功率，它并不产生功率，却需要消耗电网的资源。

无功功率的存在会导致系统的电压波动和功率因数下降，影响电力系统的稳定性和效率。

而无功补偿装置能够及时补偿和调整系统中的无功功率，保证系统的正常运行。

传统的无功补偿装置主要采用固定电容和电感器来实现补偿，其补偿效果较为单一，无法适应电力系统运行中的复杂变化。

而现代智能无功补偿装置则具有智能化调节能力，能够根据系统的实时需求来动态补偿无功功率，提高系统的稳定性和效率。

无功补偿装置在电力系统中扮演着至关重要的角色，不仅可以提高系统的运行效率和稳定性，还可以节约能源资源，减少系统的损耗。

分析电力工程配电网的无功功率补偿应用摘要：我国经济的发展大大增加了电力供应的需求，电力工程的规模越来越大，然而，由于电网中广泛存在的大量感性负荷，导致了电力系统运行中的无功功率也越来越大。

无功功率增加了电能的损失，影响了电力企业的供电质量和经济效益。

本文就对无功功率的影响作出分析，提出无功补偿的解决方法，希望能够提供一些参考价值，为配电网的正常顺利运行贡献一点绵薄之力。

关键词：电力工程；配电网；无功功率补偿1无功补偿概述无功补偿是指利用某一种手段实现电力系统功率和供电总体效率提升，而供电变压器和电力输送线路的损耗率降低，这种手段就是无功补偿。

无功补偿应用的范围比较广，无论是大的电力系统中还是小的电力系统中都有一定的作用，例如，在大的电力系统中能够稳定电网电压的运行，起到调节电压的作用；在小的电力系统中能够控制三相电流运行的平衡性。

无功补偿的运作原理为：供电系统功率是以有功功率和无功功率两种形式存在，其中，无功功率只对固定范围内供电功率输送起到有效的作用，而对于超出的距离供电能力非常差，此时就需要借助相应的技术手段实施补偿，无功补偿装置在此就会发挥着非常大的作用，利用设备与用电设备之间产生的功率反应，加大供电系统的功率因数，使得传输电能能力大大提升，该设备中是将感性功率与荣幸功率并联，实现电能相互转换，从而满足功率补偿要求。

2电力工程中无功功率的影响和无功补偿2.1无功功率的影响无功功率会对整个电力工程的配电网络造成一定的影响，主要表现在以下方面：在电力系统中，存在无功功率，会降低输变电系统的供电能力；在电网中存在无功功率，会对发电设备有功功率的输出能力造成很大的影响；无功功率还能对电力工程配电网络的电压造成很大的干扰；在供电中存在着无功功率还能够造成线路在低功率因数情况下运转的情况，可能会对电力用户相关电气设备的正常运转造成不利的影响。

从上面的分析来看，无功功率对整个供电网络都能造成不利的影响，因此，要想法设法的避免它，所以，在电气工程配电网络的运行中，应该采取合理的技术手段对相关的设备进行无功功率的补偿，这样既能够提高整个供电系统的供电质量，又能够提高电气设备在运行时候的功率因数，更加有利于电能的充分利用。
