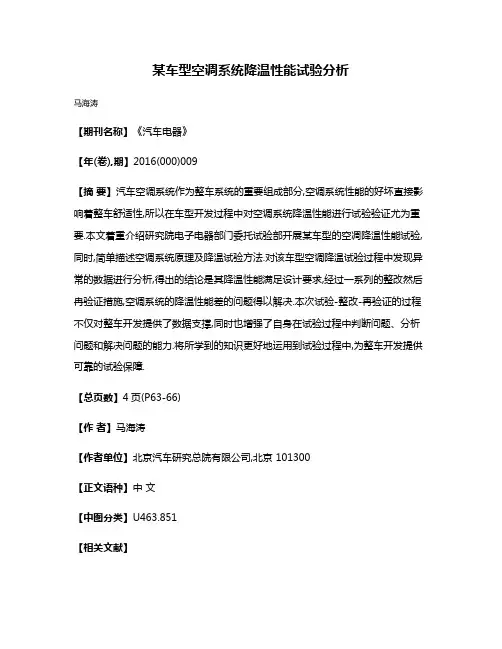

某车型空调系统降温性能试验分析
马海涛
【期刊名称】《汽车电器》
【年(卷),期】2016(000)009
【摘要】汽车空调系统作为整车系统的重要组成部分,空调系统性能的好坏直接影响着整车舒适性,所以在车型开发过程中对空调系统降温性能进行试验验证尤为重要.本文着重介绍研究院电子电器部门委托试验部开展某车型的空凋降温性能试验,同时,简单描述空调系统原理及降温试验方法.对该车型空调降温试验过程中发现异常的数据进行分析,得出的结论是其降温性能满足设计要求,经过一系列的整改然后冉验证措施,空调系统的降温性能差的问题得以解决.本次试验-整改-再验证的过程不仅对整车开发提供了数据支撑,同时也增强了自身在试验过程中判断问题、分析问题和解决问题的能力.将所学到的知识更好地运用到试验过程中,为整车开发提供可靠的试验保障.
【总页数】4页(P63-66)
【作者】马海涛
【作者单位】北京汽车研究总院有限公司,北京 101300
【正文语种】中文
【中图分类】U463.851
【相关文献】
1.关于某出口海外车型空调系统性能的提升与分析 [J], 周思林;何林军;于河龙;盛伟琪
2.某车型空调空调系统VOC性能提升 [J], 朱俊峰;杨菲菲;任建华
3.某车型空调降温性能的提升 [J], 王新;
4.某车型空调降温性能的提升 [J], 王新
5.基于某车型开发的空调系统制冷性能提升 [J], 陈燕梅;宗新;高李明;杨河清因版权原因，仅展示原文概要，查看原文内容请购买。
杭州汽车空调焓差试验室标准一、引言随着全球气温升高和汽车产业的迅猛发展，汽车空调系统已成为现代汽车的基本配置之一、空调系统的性能对驾驶者和乘客的舒适度和健康状况有着重要影响。
为了评估和保证汽车空调系统的性能和品质，建立一个标准化的试验方法是必要的。
二、试验目的本试验室标准的目的是通过测量汽车空调系统的焓差来评估其制冷和制热性能。
焓差是指室内和室外空气温度之间的差值，它反映了空调系统对室内温度的控制能力。
通过该试验可以评估空调系统的制冷或制热效果，从而为企业产品开发、质量控制和技术改进提供参考依据。
三、试验方法1.试验设备试验设备包括空调系统测试台、温度计、湿度计、流量计、数据采集系统等。
其中空调系统测试台应具备以下功能：可以调节环境温度和湿度、可以测量空气流量、可以测量空气温度等。
2.试验条件试验应在室外温度25℃±2℃、相对湿度50%±5%的情况下进行。
试验设备的温度和湿度应能准确地控制在试验标准规定的范围内。
3.试验步骤a.开始试验前应进行设备预热，将试验设备的温度和湿度稳定在试验条件要求的范围内。
b.打开汽车空调系统，在设备上设置所需的温度和风量。
c.记录设备上的室内温度、室外温度、风量等参数，并计算焓差值。
d.根据焓差值评估空调系统的制冷或制热效果。
4.试验结果评估根据试验结果，评估空调系统的制冷或制热效果，并将结果记录在试验报告中。
四、试验报告试验报告应包括以下内容：试验目的、试验设备和条件、试验步骤、试验结果及评估等。
试验报告应由试验人员签署并加盖试验室公章。
五、总结通过这个标准化的试验方法，可以准确评估汽车空调系统的焓差，从而提供重要的参考依据。
该试验标准在杭州汽车空调行业中的推广应用，有利于企业提高产品质量，满足消费者对汽车空调性能的需求，推动行业的发展进步。
汽车空调系统性能环境模拟台架试验方法及评价标准技术规范实施日：年月日编制：审核：_______________________审定：_______________________批准：_______________________1 范围本标准规定了制冷空调系统性能环境模拟试验方法及评价标准，适用于昌河M1类和N1类车新产品的开发和研制以及产品改进开发过程。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
QC/JD 658-2000《汽车空调整车降温性能试验方法》3 试验条件温度：38℃±1.0℃相对湿度：50%±5%辐射强度：1000W/m2±25W/m24 试验设备环境试验舱底盘测功机数据采集系统5 试验方法5.1 测试准备5.1.1 车辆准备a) 记录车辆相关参数记录VIN编号、样车制造阶段、总质量、轮胎尺寸和压力、发动机型号、发动机排量、散热器型号、空调系统总成、试验前已行驶里程等相关参数。
b) 车辆检查检查车辆的密封性，车辆是否有泄漏现象。
c) 空调检查检查车辆的空调系统工作是否正常，系统是否有泄漏现象。
d) 冷却水检查查看水箱是否注满冷却水，是否有渗漏，若冷却系统有气阻，需将气排尽。
e) 燃油检查确保车辆有进行试验的最少量的燃油。
f) 机油检查查看机油标尺，机油量不能低于机油标尺最低限度，不能高于最高限度。
g) 轮胎气压检查检查轮胎气压，使其符合各车型相应的轮胎气压要求。
h) 按以下位置要求布置测点传感器：温度：冷凝器入口空气温度（入口管壁处）冷凝器出口空气温度（出口管壁处）散热器入水口温度散热器出水口温度发动机油温度（在量油标尺末端处）各蒸发器回风口温度（在内循环回风口表面中心处）各蒸发器出风口温度（在距出风口表面中心25～35mm处）各排各位置呼吸口和脚步温度（如图1所示，可调节的座椅应该调节到水平位置和垂直的中间位置各排各位置腰部温度（每个座位左右两侧边缘的中点，与坐垫之间的距离为25-50mm处）压缩机壳体的表面温度（热保护器附近）压力：压缩机排气压力压缩机吸气压力风速：各蒸发器出口风速（位于出风口表面中心处）电压：压缩机离合器电压冷凝器风扇电压散热器风扇电压鼓风机电压电流：冷凝器风扇电流散热器风扇电流鼓风机电流湿度：驾驶员位置湿度图15.1.2 环境试验室准备a) 驱动轮对中；b) 试验车辆紧固；c) 连接汽车排气管；d) 连接数据采集系统。

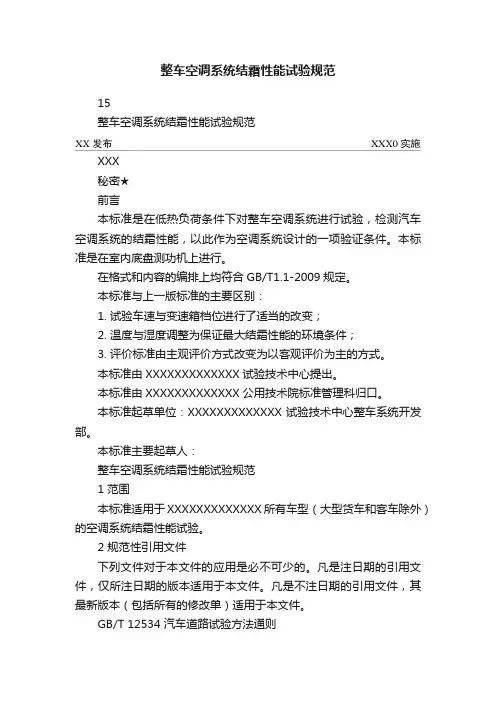

整车空调系统结霜性能试验规范15整车空调系统结霜性能试验规范XXX秘密★前言本标准是在低热负荷条件下对整车空调系统进行试验，检测汽车空调系统的结霜性能，以此作为空调系统设计的一项验证条件。
本标准是在室内底盘测功机上进行。
在格式和内容的编排上均符合GB/T1.1-2009规定。
本标准与上一版标准的主要区别：1. 试验车速与变速箱档位进行了适当的改变；2. 温度与湿度调整为保证最大结霜性能的环境条件；3. 评价标准由主观评价方式改变为以客观评价为主的方式。
本标准由XXXXXXXXXXXXX试验技术中心提出。
本标准由XXXXXXXXXXXXX公用技术院标准管理科归口。
本标准起草单位：XXXXXXXXXXXXX试验技术中心整车系统开发部。
本标准主要起草人：整车空调系统结霜性能试验规范1 范围本标准适用于XXXXXXXXXXXXX所有车型（大型货车和客车除外）的空调系统结霜性能试验。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 12534 汽车道路试验方法通则3 试验准备3.1 车辆状态确认3.1.1 样车车况良好，轮胎气压正常。
整车性能满足标准GB/T 12534《汽车道路试验方法通则》。
3.1.2 确认空调系统处在最佳充注量状态。
3.1.3 确认空调系统工作正常，无泄漏。
3.1.4 确认在外循环模式时进风门的工作状态。
3.1.5 通过实际测量确认装车是否符合规格要求：。
QC/T 656-2000 （2000-11-06 批准，2001-04-01 实施）本标准是对QC/T 72.1-1993《汽车空调制冷装置性能要求》的修订修订的主要内容如下：——引用标准；――术语定义及描述；――名义工况参数：——技术要求；――取消原标准中基本参数、附录A和附录B。
本标准自生效日起，同时代替QC/T 72.1-1993。
本标准由国家机械工业局提出。
本标准由全国汽车标准化技术委员会归口。
本标准起草单位：长春汽车研究所、一汽杰克赛尔空调有限公司、上海大众汽车有限公司、神龙汽车有限公司、中国汽车技术研究中心。
本标准主要起草人：顾宏伟、赵桐林、程立惠、周健、方劲、刘力。
中华人民共和国汽车行业标准汽车空调制冷装置性能要QC/T 656-2000代替QC/T 72.1-19931范围本标准规定了汽车空调制冷装置的性能要求本标准适用于以调节汽车乘员舱内空气为目的的汽车空调制冷装置2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
QC/T 657-2000 QC/T 660-2000 QC/T 661-2000 QC/T 662-2000 QC/T 663-2000 汽车空调制冷装置试验方法汽车空调（HFC-1343用压缩机汽车空调（HFC-1343用液气分离器汽车空调（HFC-1343用贮液干燥器汽车空调（HFC-1343用热力膨胀阀3术语3.1汽车空调系统由暖气装置、制冷装置、通风装置、空气净化装置和加湿装置中的一个或多个部件以及必要的控制部件等构成，用于调节乘员舱内的温度、湿度、洁净度，并使其以一定速度在车室内定向流动和分配，从而给驾驶员和乘客提供舒适的环境及新鲜空气的系统。
3.2制冷装置由压缩机、冷凝器、贮液干燥器或液气分离器、节流元件、蒸发器、制冷剂管路、风机等构成，将车室内的热量传递给室外环境的装置。
QC/T 657-2000（2000-11-06批准，2001-04-01实施）前言本标准参照日本工业标准JIS D 16l8-1992《汽车空调器试验方法》，在QC/T 72.2-1993《汽车空调制冷装置试验方法》的基础上修订的。
本标准由国家机械工业局提出。
本标准由全国汽车标准化技术委员会归口。
本标准起草单位：长春汽车研究所、东风汽车工程研究院、神龙汽车有限公司、上海德尔福汽车空调系统有限公司、岳阳恒立冷气设备股份有限公司。
本标准主要起草人：付琦、郭亮、方劲、董国平、赵国军。
中华人民共和国汽车行业标准汽车空调制冷装置试验方法QC/T 657-2000代替QC/T 72.2-19931 范围本标准规定了汽车空调制冷装置（以下简称空调装置）的试验方法。
本标准适用于以调节乘员舱内空气为目的的汽车空调装置。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1236-1985 通风机空气动力性能试验方法GB/T 3785-1983 声级计的电、声性能及测试方法GB/T 4214-1984 家用电器噪声功率的测定GB/T 7676.1～7676.9-1998 直接作用模拟指示电测量仪表及其附件3 术语3.1 额定制冷量空调装置在规定的试验条件和试验设备下运行.达到稳定状态时，单位时间内蒸发器从空气中吸收的热量。
3.2 送风量测量制冷量时通过蒸发器的送风量。
3.3 量热计采用空气的焓差，测定空调装置降温除湿能力的装置。
3.4 冷却装置由蒸发器和风机组成，或由风机、蒸发器及加热器组成的装置。
3.5 带风机的冷凝器由冷凝器和风机（包括护风圈）组成的装置。
4 试验项目试验项目包括制冷量、风量、压缩机驱动功率及噪声。
5 试验条件5.1 空气状态蒸发器和冷凝器进风口的空气状态应符合表1的规定。

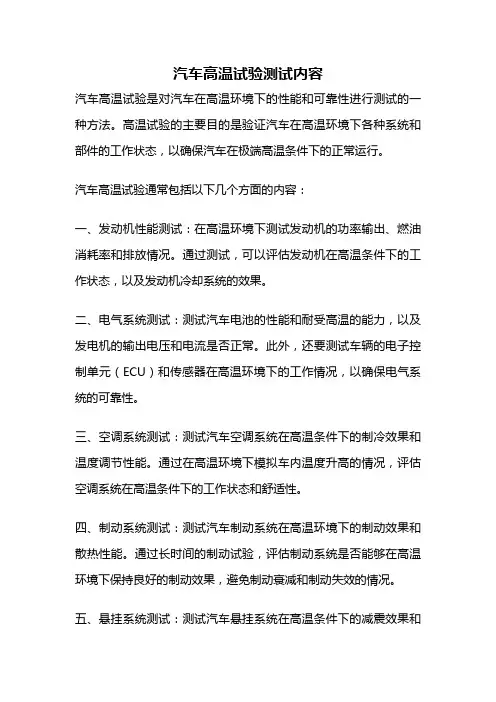

汽车高温试验测试内容汽车高温试验是对汽车在高温环境下的性能和可靠性进行测试的一种方法。
高温试验的主要目的是验证汽车在高温环境下各种系统和部件的工作状态，以确保汽车在极端高温条件下的正常运行。
汽车高温试验通常包括以下几个方面的内容：一、发动机性能测试：在高温环境下测试发动机的功率输出、燃油消耗率和排放情况。
通过测试，可以评估发动机在高温条件下的工作状态，以及发动机冷却系统的效果。
二、电气系统测试：测试汽车电池的性能和耐受高温的能力，以及发电机的输出电压和电流是否正常。
此外，还要测试车辆的电子控制单元（ECU）和传感器在高温环境下的工作情况，以确保电气系统的可靠性。
三、空调系统测试：测试汽车空调系统在高温条件下的制冷效果和温度调节性能。
通过在高温环境下模拟车内温度升高的情况，评估空调系统在高温条件下的工作状态和舒适性。
四、制动系统测试：测试汽车制动系统在高温环境下的制动效果和散热性能。
通过长时间的制动试验，评估制动系统是否能够在高温环境下保持良好的制动效果，避免制动衰减和制动失效的情况。
五、悬挂系统测试：测试汽车悬挂系统在高温条件下的减震效果和悬挂性能。
通过在高温路面上进行行驶试验，评估悬挂系统的稳定性和舒适性，确保悬挂系统在高温环境下的正常工作。
六、密封性测试：测试汽车的密封件和密封结构在高温环境下的密封性能。
通过模拟高温条件下的气压和湿度，评估汽车的密封性能，避免高温环境下的漏气和渗漏问题。
七、驾驶员舒适性测试：测试驾驶员在高温环境下的舒适性和驾驶体验。
通过在高温环境下进行长时间驾驶试验，评估驾驶员的舒适感和疲劳程度，以及车内空调和座椅加热系统的效果。
总的来说，汽车高温试验是对汽车在高温环境下性能和可靠性的全面测试。
通过对发动机、电气系统、空调系统、制动系统、悬挂系统、密封性和驾驶员舒适性等方面的测试，可以确保汽车在高温环境下的正常运行和安全性。
同时，高温试验也有助于优化汽车的设计和改进产品质量，提高汽车的耐用性和可靠性，满足消费者对高品质汽车的需求。
纯电动汽车空调系统的能效技术要求及试验方法基本信息全文共四篇示例，供读者参考第一篇示例：一、纯电动汽车空调系统的能效技术要求1. 节能性能要求：纯电动汽车空调系统应该具备较高的节能性能，尽可能减少能耗，提高整车的能效。
可以通过选择高效的压缩机、换热器、蒸发器等核心部件，采用智能控制系统等技术手段来提升空调系统的节能性能。
2. 制冷效果要求：纯电动汽车空调系统要能够在各种环境温度下都能够有效制冷，确保车内空气舒适度。
在极端高温或低温环境下也能够正常运行，确保驾驶者和乘客的舒适性和安全性。
3. 环保性要求：纯电动汽车空调系统应该符合环保标准，减少对大气的排放，降低对环境的污染。
可以采用环保制冷剂、低功耗电机等技术手段来实现空调系统的环保性要求。
4. 效果稳定性要求：纯电动汽车空调系统在长时间运行过程中要能够保持稳定的制冷效果，确保车内温度的稳定性和舒适性。
通过设计合理的系统结构和配件选材，进行严格的质量控制和测试验证，可以保证空调系统的效果稳定性。
1. 制冷性能试验：制冷性能试验是评价空调系统制冷效果的关键指标之一。
通常采用性能试验室模拟不同工况下的制冷操作，测量不同工况下的制冷量、制热量、能效比等参数，评估空调系统的性能。
2. 能耗试验：能耗试验是评价空调系统节能性能的重要指标之一。
通过模拟车辆在不同环境温度和负载下的运行情况，测量空调系统的能耗，分析不同条件下的能效差异，为节能技术的优化提供参考依据。
3. 环保试验：环保试验是评价空调系统环保性能的必要手段。
可以通过实验室或实车试验的方式测量空调系统对大气的排放情况，评估空调系统的环保性能，确保符合相关环保标准。
4. 效果稳定性试验：效果稳定性试验是评价空调系统系统稳定性的重要手段。
可以通过长时间稳定运行、高温、低温、高湿度等恶劣条件下的试验验证，检测空调系统的性能稳定性和可靠性。
纯电动汽车空调系统的能效技术要求和试验方法对于提升纯电动汽车的整体性能具有重要意义。
纯电动汽车空调系统的能效技术要求及试验方法基本信息-概述说明以及解释1.引言1.1 概述概述部分的内容：随着全球环境保护意识的不断提升和对传统燃油汽车排放的严格限制，纯电动汽车正逐渐成为汽车行业的新宠。
然而，纯电动汽车的发展并不仅仅是停留在电池技术的革新，空调系统作为汽车的重要组成部分，对能源消耗和车辆续航里程也有着重要影响。
因此，本文将重点探讨纯电动汽车空调系统的能效技术要求及试验方法，旨在为提升纯电动汽车的整体能效和行驶里程提供技术支持。
文章将从空调系统能效要求、改进方法和试验方法等方面展开，为读者提供全面的视角和技术指导。
1.2 文章结构本文主要分为引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的。
在概述部分，我们将介绍纯电动汽车空调系统的重要性和发展现状。
文章结构部分将简要说明本文的组织结构和各个部分的内容。
目的部分则阐明了本文的写作目的和意义。
正文部分分为纯电动汽车空调系统的能效技术要求、空调系统的能效改进方法和试验方法基本信息三个小节。
在第一个小节中，我们将介绍纯电动汽车空调系统的能效技术要求，包括能耗限制、节能措施等方面的要求。
在第二个小节中，我们将提出改进空调系统能效的方法，探讨如何提高系统的能效性能。
第三个小节将介绍相关试验方法的基本信息，以确保系统的性能和稳定性。
结论部分包括总结、展望和结论三个小节。
总结部分将简要回顾本文的主要内容和观点。
展望部分将展望未来纯电动汽车空调系统能效技术的发展趋势。
结论部分则对整篇文章的主要观点进行总结和提出建议。
1.3 目的本文旨在探讨纯电动汽车空调系统的能效技术要求及试验方法，以提高纯电动汽车空调系统的能效性能，减少能耗，延长电池续航里程。
通过研究空调系统的能效改进方法，找到适合纯电动汽车的节能措施，提高整车的综合能效水平。
同时，归纳总结出适用于纯电动汽车空调系统的试验方法基本信息，为相关研究和应用提供参考。
在推动电动汽车的发展过程中，提高空调系统的能效将有助于减少环境污染，促进电动汽车的普及和发展。
汽车空调整体结构及原理实验指导书一、实验目的通过实验掌握典型汽车空调整体结构,对主要部件在掌握其结构的同时要掌握其工作原理。
能区分不同结构汽车空调系统，尤其是对膨胀阀式制冷系统和孔管式制冷系统在结构和工作原理上加以区别。
二、实验要求实验前要求熟悉实习内容，根据实验指导书结合理论知识做好实验前的准备。
实验中细心了解每一环节，爱护实验器材.三、实习器材汽车空调综合试验台四、实验内容1。
对照汽车空调系统结构图了解系统的每一部件。
掌握结构特点，辨别空调的类别，重点是了解膨胀阀式制冷系统与孔管式制冷系统的区别，注意区分内平衡式和外平衡式膨胀阀.(1）压缩机压缩机吸入来自蒸发器的低温低压的制冷剂蒸汽, 将之压缩成高温高压的制冷剂气体。
按其能量输出方式可分为固定排量压缩机，内部调节的变排量压缩机和外部调节的变排量压缩机。
(2）冷凝器外部空气流过冷凝器，吸收制冷剂的热量，将制冷剂冷凝为液体。
目前使用较多的为平行流冷凝器。
（3）储液干燥器储存制冷剂液体并吸收制冷循环系统中的水分和脏物.（4）膨胀阀来自冷凝器的高温高压制冷剂液体通过膨胀阀后温度和压力下降，变为低温低压的制冷剂液体。
（5）蒸发器来自膨胀阀的低温低压制冷剂液体在蒸发器中吸收周围环境的热量变为低温低压的制冷剂气体，从而使流过蒸发器的空气得到冷却。
2。
空调制冷系统原理压缩过程:压缩机将蒸发器出口出的低温、低压的气态制冷剂增压为高温、高压的气态过热制冷剂，流入冷凝器冷却降温。
冷凝过程:过热气态制冷剂进入冷凝器散热冷凝为液态制冷剂。
冷凝过程的后期制冷剂成为高压、中温的过冷液体.膨胀过程：制冷剂通过膨胀阀后，体积变大，其压力和温度急剧下降，则使中温、高压液态制冷剂变成低温、低压的湿蒸汽，以便进入蒸发器中迅速吸热蒸发。
蒸发过程：从膨胀阀流出的制冷剂,通过蒸发器不断吸热汽化变成低压、低温的气体制冷剂,吸收车厢中的热量.五、试验步骤1.学习汽车空调系统的制冷原理与采暖原理。
汽车空调试验结果通知书Test Data Report产品名称卡罗拉＋1.6L＋AT、速腾+1.6L+MTProduct Name试验类别产品开发（BM）Test Category委托单位Entrust Unit1、试验对象或样品信息Test object or sample information 两辆样车主要信息，见表1。
2、试验条件Test condition2.1试验环境温度及工况条件，见表2。
表22.2加载阻力条件，见表3。
备注：因竞争车型无滑行曲线，试验采用A21＋1.8MT型整车的半/满载滑行曲线（重量相当进行替代）。
3、试验结果及分析Test result & analysis3.1试验结果3.1.1各试验工况下对应的轮边力、轮边功率及发动机转速，见表4。
表43.1.2样车空调降温试验结果（同本公司车型M16试验结果相比较），见表5。
3.1.3样车空调升温试验结果（同本公司车型M16试验结果相比较），见表6。
表6备注：1＃车有PTC辅助加热系统。
3.1.4整车除霜试验结果前挡风玻璃除霜试验结果，因该试验车为竞争车型，无法获得AB区域。
除霜试验结果描述如下：1＃：前挡风玻璃35min除完，左侧窗15min时看清后视镜，右侧窗12min 时看清后视镜；2＃：前挡风玻璃20min除完，左侧窗13min时看清后视镜，右侧窗20min 时看清后视镜。
轨迹图见5.2.5。
3.1.5整车除雾试验结果前挡风玻璃除雾试验结果，因该试验车为竞争车型，无法获得AB区域。
除雾试验结果描述如下：1＃：前挡风玻璃7min除完，左侧窗2min时看清后视镜，右侧窗2min 时看清后视镜；2＃：前挡风玻璃3min除完，左侧窗1min时看清后视镜，右侧窗2min 时看清后视镜。
轨迹图见5.2.6。
3.1.6整车空调噪音试验结果（同本公司车型M16试验结果相比较），见表7。
3.1.7整车风量试验结果，见表8。
汽车空调试验指导书试验一汽车空调系统组成和工作原理一、试验目标1、了解汽车空调组成及其作用。
2、掌握汽车空调系统工作原理。
二、空调工作基础原理发动机驱动压缩机将气态制冷剂从蒸发器中抽出，并将其送入冷凝器。
高压气态制冷剂经冷凝器时液化而进行热交换（释放热量），热量被车外空气带走。
然后高压液态制冷剂经膨胀阀节流作用而降压，低压液态制冷剂在蒸发器中气化而进行热交换（吸收热量），此时蒸发器周围被冷却了空气经过鼓风机吹入车厢内。
接着气态制冷剂又被压缩机抽走，泵入冷凝器，如此使制冷剂进行封闭循环流动，不停地将车厢内热量排到车外，使车厢内气温降至适宜温度。
三、试验设备1. 曲柄连杆式压缩机（由曲柄，连杆，活塞，进排气阀等组成）；2. 斜盘式压缩机（由主轴，斜盘，气缸，活塞，进排阀等组成）；3. 冷凝器、干燥器、膨胀阀、蒸发器、压力表、制冷剂罐、真空泵、空调系统示教台。
四、试验设备介绍1. 空调压缩机1. 压缩机功效把蒸发器中吸收热量后产生低温低压冷冻剂蒸气吸入后进行压缩，升高其压力和温度以后送往冷凝器，使冷冻剂在冷却循环中进行循环，由蒸发器吸收热量在经过冷凝器时散发掉。
2. 压缩机种类压缩机种类分为曲轴连杆式、斜盘式摇盘式、双作用轴向斜盘式、涡旋式、旋转叶片式等；3. 压缩机工作原理（双作用式）当主轴带动斜盘转动时，斜盘便驱动活塞作轴向移动，因为活塞在前后部署气缸中同时作轴向运动，这相当于两个活塞在作双向运动。
4. 工作过程前缸活塞向左移动时，排气阀片关闭，缸内压力下降，吸气阀片打开,低压蒸气进入气缸开始了吸气过程，一直到活塞向左移动到终点为止；和此同时后缸活塞也向左移动，但不一样是后缸活塞处于压缩过程,在这过程中蒸气不停被压缩，压力和温度不停上升，上升到一定程度时，排气阀片打开，转到排气过程,一直到活塞移动到最左边为止。
这么斜盘每转动一周,前后两个活塞分别同时完成吸气、压缩过程,这么一次循环,相当于两个工作循环。
汽车空调系统最大降温性能试验规范
1 范围
本标准规定了汽车空调系统的最大降温性能性能试验方法。
本标准适用于具有汽车空调的最大设计总质量不超过3500 kg的燃油发动机驱动的乘用车。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 12534-1990 汽车道路试验方法通则
GB/T 15089—2001 机动车辆及挂车分类
GB/T 18352.6-2016 轻型汽车污染物排放限值及测量方法
QC/T 720—2004 汽车空调术语
T/CSAE 114－2019 汽车动力总成冷却能力环境风洞试验方法
3 术语和定义
QC/T 720—2004界定的术语和定义适用于本标准。
3.1
汽车空调系统 Vehicle air conditioning system
由暖风装置、制冷装置、通风装置、空气净化装置和加湿装置中的一个或多个部件以及必要的控制部件等构成，用于调节乘员舱内空气的温度、湿度、洁净度，并使其以一定速度在乘员舱内定向流动和分配，从而给驾驶员和乘客提供舒适的环境及新鲜空气的系统。
4 试验设备和条件
4.1 试验环境
试验环境风洞要求按照T/CSAE 114－2019 汽车动力总成冷却能力环境风洞试验方法中第四章的环境风洞要求。
风速范围满足0 km/h至160 km/h，风速在40-160km/h范围内变化控制在±1 km/h以内。
4.2 试验样车
4.2.1确认整车气密性、制冷剂加注量、泄漏量及蒸发器抗结霜等应满足整车技术要求，并记录车辆基本信息，包括整车、发动机、变速箱、冷却系统等相关信息。
情况下，可以选择里程数超过1000 km的车辆。
车辆若非新下线状态，需要检查车辆保养记录，最后一次保养后的行驶里程如超过5000 km需要更换冷却液、发动机机油，其它零部件和油液更换应按照车辆使用说明书规定进行。
4.2.3车辆应安装前牌照或安装一个与前牌照尺寸相等的盖板。
试验车辆安装按照T/CSAE 114－2019 汽车动力总成冷却能力环境风洞试验方法中
5.4节进行。
4.2.4车辆轮胎冷充气压力应符合车辆使用说明书的规定，误差不超过10 KPa.
4.2.5若测试车辆需要伪装，应不影响流入冷却系统、发动机舱内、车身下方的空气流动。
4.2.6试验车辆应按车辆总质量（GVM）进行加载，加载后需要测量前后轮轮眉离地高度并记录。
4.2.7试验期间应按车辆使用说明书要求对车辆进行技术检查和保养，确定冷却系统的控制标定程序为最新状态。
4.2.8所有电气系统由车辆内部电源提供。
试验时，开启车辆所有用电系统，包括全部车灯（大灯开启远光模式）、多媒体、座椅通风等。
4.2.9试验车辆应配备能够正常工作的灭火器。
4.2.10车辆空调控制设定
试验前空调性能应满足整车冷媒的泄漏量、加注量试验和蒸发器抗结霜试验的要求，试验中的空调设置如下：
——温度设定：温度调节置于全冷位置
——鼓风机设定：风量调节置于最高档位置
——出风方向设定：出风置于吹面模式位置
——进气模式设定：进气置于外循环位置。
但若试验过程中自动空调自动转换成内循环则采用内循环。
——压缩机：开
4.3试验仪器
试验用仪器设备及传感器应在鉴定周期内且满足表1要求。
根据车辆结构、原理，按照表A.1的规定选择测量点并安装传感器。
5 试验方法
试验测量参数及传感器布置按附录A执行。
确保所有温度参数的采集通道可以使用。
将底盘测功机设置为道路模拟模式，选用与试验车辆GVMR状态对应的阻力，加载方式见GB/T 18352.6-2016。
5.1 预热阶段
预热阶段按表2执行。
待预热阶段三结束后，试验人员需确认出风口导流叶片处于最大开度状态，空调出风口格栅打开方向按照附录A5进行操作。
5.2 测试工况1–内循环（推荐工况）
试验开始条件满足时（即乘员舱内的平均温度达到要求）驾驶员需迅速进入车内，尽可能快的将车速提升至50km/h，在车速稳定在50km/h后，将鼓风机开关调至最高挡，并确认空调系统为正确设置状态如表3所示。
开始计时，按下AC按钮，启动空调系统。
5.3 测试工况2 - 通用降温
5.3.1 试验开始条件满足时（即乘员舱内的平均温度达到要求）驾驶员需迅速进入车内，尽可能快的将车速提升至50km/h，在车速稳定在50km/h后，将鼓风机开关调至最高挡，此时开始计时。
按下AC按钮，启动空调系统，并确认空调系统为正确设置状态。
5.3.2 试验工况按表4进行，并满足下列要求：
a)车速50km/h时，需优先考虑发动机转速。
发动机转速的合理范围：最佳转速为1650rpm，
如达不到最佳转速，可在1500-1800rpm之间，但不得低于1500rpm。
b)对于手动变速箱车型：手动选择合理档位，使发动机转速维持在合理范围内。
c)对于有手动模式的自动变速箱车型：D档时如转速低于1500rpm，可采用手动模式选择合
理档位，使发动机转速维持在合理范围内。
d)对于没有手动模式的自动变速箱车型：D档时如转速低于1500rpm，可改变车速，但迎面
风速需维持在50km/h。
车速选择要求：最佳车速选择为D档发动机转速为1650rpm时的车速，如果无法满足，则选择D档发动机转速在1500-1800rpm之间时的车速。
备注：不特别说明的地方加速度用（3km/h）/s,减速度用（2km/h）/s。
5.4 测试工况3–浸车到怠速
试验开始条件满足时（即乘员舱内的平均温度达到要求）驾驶员需迅速进入车内，尽可能快的启动发动机，将鼓风机开关调至最高挡，并确认空调系统为全冷、内循环、鼓风机最大档，吹面模式。
开始计时，按下AC按钮，启动空调系统，保持30分钟，试验结束。
5.5 预热及试验阶段其他要求
a)带后蒸、侧蒸等辅助降温系统时，辅助降温系统的预热阶段及试验阶段操作等同于前部起主
要降温作用的空调主机总成。
b)带后排出风口的车型同样需调整至风量最大，温度最低模式。
c)座椅加热、各种玻璃加热系统（如后除霜加热丝等）、各种辅助采暖系统等带有加热功能的
设备需在整个试验过程保持关闭。
d)车内平均温度=(前两排所有头部测点平均温度+前两排所有脚部测点平均温度)/2。
e)两排以上座椅车辆，按前两排计算车内平均温度。
注：车内平均温度采用头部和脚部的平均值，头部和脚部各是8个温度点的平均值。
5.6 试验记录
数据记录在车辆预热准备阶段开始，试验结束时停止。
推荐数据采集频率为1秒。
6 试验报告和结果
试验报告应包括以下内容：
a)试验车辆信息（包括车辆型号、VIN码、发动机型号、变速箱型号、空调装置型号、试验
车颜色、其它改制改装信息等）参见附录B；
b)测试环境信息和循环信息；
c)试验委托单位（人）、试验依据标准、试验地点、试验时间、试验人员等；
d)处理后的试验结果：应包括各个考核点的平均温度数据及降温曲线。
图1 降温试验数据曲线
试验室应保存完整的原始数据，并在委托方需要时予以提供。
附录A
（规范性附录）
试验测量参数及传感器布置要求
A1 试验测量参数要求按表1。
表A.1 测量参数列表
A2 头部测温点位置要求如图A1。
图A.1 头部测温点位置
正驾、副驾、后排左乘客、后排右乘客头部布置温度传感器，每个座椅头部布置2个传感器，头部左右各1个，共布置8个温度传感器。
注：座椅位置设置：前后方向最靠后位置，上下方向座椅最低位置。
调整座椅靠背至其低处与座椅的角度大约为90°。
头枕降到最低位置。
A3 腰部测温点位置要求如图A2。
图A.2 腰部测温点位置
副驾、后排左乘客、后排右乘客腰部中心布置温度传感器，每个座椅布置1个传感器，腰部左右各1个，共布置3个温度传感器。
正驾腰部温度等同副驾腰部温度。
A4 脚部测温点位置要求如图A3。
图A.3脚部测温点位置
正驾、副驾、后排左乘客、后排右乘客脚部布置温度传感器，每个脚部布置2个传感器，左右各1个，共布置8个温度传感器。
传感器布置在脚中心，高度距离地板50mm。
A5 空调出风口格栅打开方向要求如图A4。
图A.4 空调出风口格栅打开方向
调整主驾、副驾左右空调出风口格栅，使主驾、副驾座椅头部传感器位置气流最大。
如果有后排出风口，调整后排左乘客、后排右乘客头部传感器气流最大。
附录B （规范性附录）车辆信息表
参考文献
SAE J2777, Recommended Best Practice for Climatic Wind Tunnel Correlation[S]. USA: SAE International, 2016.。
