中央空调施工“法规”：管道安装

中央空调管道安装规范中央空调管道安装规范中央空调管道安装是中央空调系统的重要组成部分，负责将冷热媒体传输到各个末端设备，确保系统正常运行。

以下是中央空调管道安装的规范及要求：1. 原则要求：（1）管道的安装应符合相关国家标准和规范，确保工程质量。

（2）管道应采用优质材料制作，确保安全性和耐用性。

（3）所有安装工程应按照设计文件和安装方案进行施工，不得擅自变动。

2. 施工准备：（1）施工前，必须熟悉系统的工程设计文件和要求，清楚各个管道的位置、连接方式等。

（2）施工前，应检查管道材料是否符合要求，检查是否存在破损、腐蚀等问题。

（3）施工前，应做好现场蓄水测试，确保管道系统密封性。

3. 管道布局：（1）管道应尽量避开阳光直射区域，以防止管道温度过高。

若无法避免，应采取保温措施。

（2）管道的安装应尽量减少转弯次数，减小管道的阻力。

（3）管道布局中要确保对维修、清洁等操作的方便性。

4. 管道连接：（1）管道连接应采用焊接、螺纹连接等方式，确保连接牢固、密封良好。

（2）焊接接头应满足设计和工程要求，焊缝应无瑕疵，表面光滑。

（3）螺纹接头应使用密封垫片，并进行适当的涂抹密封胶。

5. 管道支架安装：（1）支架的选择和设计应符合相关标准和规范。

（2）支架应坚固、稳定，能承受管道自重和运行过程中的振动等荷载。

（3）支架安装时应注意与其他设备和结构的连接，不得影响其运行和安全。

6. 管道保温：（1）管道应按照设计要求进行保温处理，材料应符合相关标准和规范。

（2）保温材料应能有效减少能量损失，不得产生危害人体的有害物质。

（3）保温层应牢固、平整，能承受外界环境的冲击和挤压。

7. 管道试压：（1）在管道系统安装完成后，应进行试压。

试压压力应符合设计要求，测试时间应满足要求。

（2）试验压力应保持稳定，不得出现泄漏、冒泡等现象。

（3）试压完成后，应对管道系统进行检查，确保无泄漏。

中央空调管道安装规范的遵守，可以确保中央空调系统的正常运行和使用安全。

中央空调铜管安装，管道安装方法，铜管安装注意事项制冷剂配管的加工切割、去毛刺铜管切割应使用专用切割一切管器，缓慢的转动、在铜管不发生变形的情况下切断铜管，铜管的切割面会产生毛边，必须将其除掉并吹清管内杂物和整修管端。

防止异物进入管内。

铜管切割完成后，应用封帽或胶带封堵倒角：刮刀去掉内侧的毛刺，作业时管口朝下；如果管端明显变形，将其切下，中心加工；将铜屑彻底去掉，用棉纱将管内擦净弯管加工加工方法：a、手动弯管一一适用于细铜管($ 6.35Q 12.7)。

b、机械弯管--- 适用范围较广($ 6.35- $ 44.45),采用弹簧弯管器、手动弯管器或电动弯管器。

加工要求：管道弯管的弯曲半径应大于 3.5D(D为管道直径)，配管弯曲变形后的短径与原直径之比应大于2/3。

注意事项：1、弯曲加工时，铜管内侧不能起皱或变形；2、管道的焊接接口不应放在弯曲部位，接口焊缝距管道或管件弯曲部位的距离应不小于100mm 。

胀管加工胀管：就是扩成杯形口(承插口)，满足管道的插入深度，保证焊接处的强度注意事项：1、切断后清除管口内部毛边；2、胀管长度应与管径插入长度相符；3、为避免胀管处留下直线痕迹导致泄露，操作时将铜管转一个角度进行矫正；4、不得出现纵向裂纹。

扩口加工在扩口表面涂上空调机油，以便扩口螺母光滑通过，防止管道扭曲。

铜管管口扩口后应保持同心，并应有良好的密封面，不得出现毛刺、裂纹、褶皱等缺陷。

操作要点：1、保证铜管端面平整；2、清除管口内部毛刺、翻边；3、扩口前先将扩口螺母装在管道上；4、扩口应与母管同径，不得偏心；5、将铜管放入扩管器根部；6、不应产生纵向裂纹。

管道连接-扩口连接制冷剂配管与室内机连接采用扩口（喇叭口）连接，因此要注意喇叭口的扩充质量。

承口的扩口深度不应小于管径，扩口方向应迎介质流向。

扩口和锁紧螺母连接时可在扩口的内外表面上涂些冷冻机油，有利于操作。

拧紧时要用两个力矩扳手同时进行。

并用适合的扭矩来上紧扩口螺母。

中央空调安装施工标准：
1.施工前准备：在施工前，需要做好现场勘查、材料准备、工具准备等工作。

2.定位放线：根据图纸和现场实际情况，确定内机、送风口、回风口及冷凝水排水的位置，并做好
定位放线工作。

3.内机安装：内机安装时需要确保机器离房顶距离不小于1公分，以避免机器运行时与墙顶产生共
振。

同时，内机吊装需考虑百分之一的坡度，接冷凝水的一侧要稍微低一些，以利于冷凝水的排出。

4.管道安装：中央空调的管道安装需要按照规定进行，铜管和排水管的安装要严格遵守设计要求，
确保管道的质量和安全。

5.风口安装：送风口和回风口的安装要规范，风口的大小和方向要与图纸一致，同时要确保风口表
面光滑、无毛刺。

6.冷凝水排水安装：冷凝水排水管安装时要确保有一定的倾斜角度，以利于冷凝水的排出。

同时，
要确保排水管不受挤压或堵塞。

7.室外机安装：室外机安装时需要确保稳固，同时要考虑到散热和维修方便。

8.调试运行：安装完成后需要对中央空调进行调试运行，确保机器正常运行并满足设计要求。

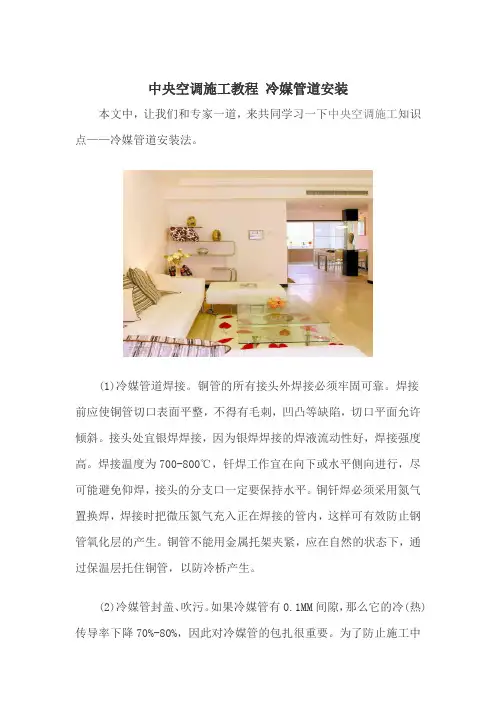

中央空调施工教程冷媒管道安装本文中，让我们和专家一道，来共同学习一下中央空调施工知识点——冷媒管道安装法。

(1)冷媒管道焊接。

铜管的所有接头外焊接必须牢固可靠。

焊接前应使铜管切口表面平整，不得有毛刺，凹凸等缺陷，切口平面允许倾斜。

接头处宜银焊焊接，因为银焊焊接的焊液流动性好，焊接强度高。

焊接温度为700-800℃，钎焊工作宜在向下或水平侧向进行，尽可能避免仰焊，接头的分支口一定要保持水平。

铜钎焊必须采用氮气置换焊，焊接时把微压氮气充入正在焊接的管内，这样可有效防止钢管氧化层的产生。

铜管不能用金属托架夹紧，应在自然的状态下，通过保温层托住铜管，以防冷桥产生。

(2)冷媒管封盖、吹污。

如果冷媒管有0.1MM间隙，那么它的冷(热)传导率下降70%-80%，因此对冷媒管的包扎很重要。

为了防止施工中水分、赃物、灰尘进入管内，冷媒管穿墙时一定要把管头包扎紧密，暂时不连接的、已安装好的管子要把口包好。

具体方法是将氮气压力调节阀与室外机的充气口连接好，将所有室内机的接口用盲塞堵好保留。

一台室内机接口作为排污口，用绝缘材料材料堵住管口，压力调节阀调至5kg/cm2向管内充气，直至手抵不住时，快速释放，赃物及水分即随着氮气一起被排出，这样循环进行若干次直至无污物水分排出为止。

(3)冷凝水管安装。

因为冷凝水是靠自流排出的，所以管道的敷设要确保有一定的坡度，一般要大于等于8%的坡度。

为了保证运行当中不产生凝结水的滴漏通病，还应作好保温保冷工作，所以应注意保温保冷管道与支、吊架之间应用绝缘材料衬垫或经防腐处理的木衬垫，厚度与绝缘层厚度相同，表面平整，垫衬结合面的空隙应填实，确保保温保冷效果。

冷凝水管支架的间隔应尽量短并均匀，以防凝水管下坠后存水，在管道的起始端和立管上可加装鹅颈通气管，使得冷凝水排水更为顺畅。

看到这里，相信您已经对冷媒管道安装常识有了一个较为全面的认识。
