铝电解电容生产步骤(附图)

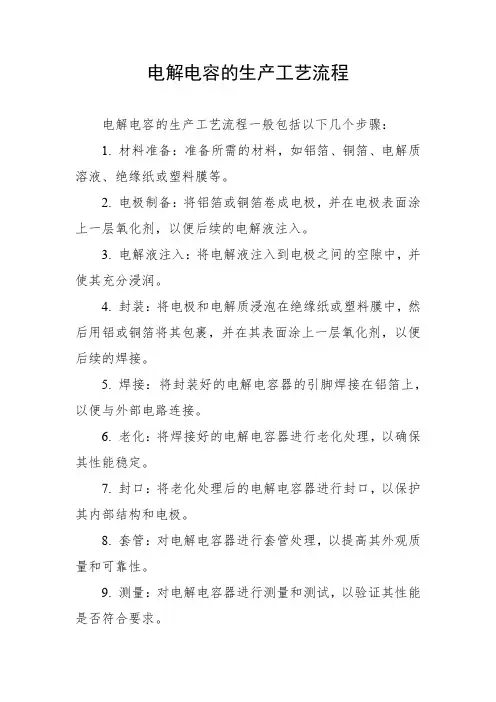

电解电容的生产工艺流程
电解电容的生产工艺流程一般包括以下几个步骤：
1. 材料准备：准备所需的材料，如铝箔、铜箔、电解质溶液、绝缘纸或塑料膜等。

2. 电极制备：将铝箔或铜箔卷成电极，并在电极表面涂上一层氧化剂，以便后续的电解液注入。

3. 电解液注入：将电解液注入到电极之间的空隙中，并使其充分浸润。

4. 封装：将电极和电解质浸泡在绝缘纸或塑料膜中，然后用铝或铜箔将其包裹，并在其表面涂上一层氧化剂，以便后续的焊接。

5. 焊接：将封装好的电解电容器的引脚焊接在铝箔上，以便与外部电路连接。

6. 老化：将焊接好的电解电容器进行老化处理，以确保其性能稳定。

7. 封口：将老化处理后的电解电容器进行封口，以保护其内部结构和电极。

8. 套管：对电解电容器进行套管处理，以提高其外观质量和可靠性。

9. 测量：对电解电容器进行测量和测试，以验证其性能是否符合要求。

10. 包装：对电解电容器进行包装，以便运输和销售。

以上是电解电容器的一般生产工艺流程，不同的生产厂家和产品型号可能有所不同。

电解电容的参数及应用铝电解电容内部结构图以上是OST（台湾的一个电容厂）的一个加工厂提供的。

以下表格是结构图当中各个部位的详细说明：NO部件所用材料供应商1LEAD LINE（外引线）TINNED CP WIRE KOJOKU2TERMINAL（内引线）ALUMINUM WIRE KOHOKU3RUBBER SEAL（胶封）IIR/EPT QIANG AN4AL-FOIL(+)（铝箔）FORMED ALUMINUM FOIL MASTUSHITA,JCC5AL-FOIL(-)（铝箔）ETCHED/FORMED ALUMINUMFOILGUAN YE6CASE（电容外壳）ALUMINUM CASE XING YU7SLEEVE（塑料外皮）PVC QI YUAN YIN LIN8SEPARATOR（电解纸）ELECTROLYTE PAPER DA FU我们可以注意3个地方：AL-FOIL(+)、AL-FOIL(-)、SEPARATOR，这些都是电容内部机构的关键部件，一些国内公司还无法做到。

我们可以看出，这些都是从日本JCC等公司进口的，对电容品质的保证起到了很重要的作用。

电解电容的八个基本参数详解[一]参数一：电容值电容值C=Q/U。

要计算主板CPU供电部位对电容容量的需求，使用如下公式：C = I/(?V/?t)假如CPU的电流I为50A, ?V=50mV时，?t=10μS。

则容量要求为C=10000μf。

要得到理想的滤波效果的话，就要求要7颗1500μf的电容并联使用。

参数二：耐压值耐压值是表示电容＋/－极之间的最大压差，如果出现过压现象，电容就会处于击穿状态，漏电流增大，电容内部发热巨增，电容内部的电解液会因高温变成气体致使电容内部压力增大。

当这个压力超过电解电容的铝外壳承受压力的时候，电容就会发生爆炸。

CPU的工作电压一般在1～2V之间，电容耐压能在4V以上就一般不会出问题，前提是电容极性不得插反！参数三：损耗正切值损耗正切值用tgδ表示，它是交流电压下介质中的能量损耗标称。

铝固态电解电容的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铝固态电解电容（Aluminum Solid Electrolytic Capacitor，简称铝电解电容）是一种常见的电容器，具有容量大、电压高、寿命长等特点，广泛应用于电子设备中。

铝电解电容器的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铝电解电容器的生产工艺流程大致可以分为以下几个主要步骤：铝箔的腐蚀（蚀刻）：这一步骤是为了增加铝箔的表面积，通常通过化学或电化学方法在高纯度铝箔表面形成微观孔洞，从而提高电容值。

铝电解电容器基础一、电容器的原理只要在当作电极之相对两导体中间存在电气绝缘体，即可构成电容器。

原理图如图1所示1、电容量的定义及单位电容量定义：对某一特定的电容器，充电后的电荷量与充电电压成正比即Q/V=常数，我们就定义Q/V 为该电容器的电容量（C）即C=Q/V，它代表一个电容所能储存电荷的多少，也可以定义为电压每升高1V，极板两端电荷的增量。

若极板面积为S，电气绝缘体的厚度为d，相对介电常数为εr,真空介电常数为ε0，两极板间的介质电场强度为E，因为Q=ε0εr S×E, V=E×d，则该电容器的电容量C=Q/V=ε0εr S/d，也就是说电容量与相对面积和电气绝缘体介电常数成正比，与电气绝缘体的厚度成反比。

单位：电容量的国际单位为法拉（F），但实用上法拉这个单位太大，使用不方便，实际上经常使用uF 、mF、nF、pF等单位。

1uF=10-6F、1mF=10-3F、1nF=10-9F、1pF=10-12F2、电容器在线路中的特性及应用电容器有以下特性和应用：(1)通交流隔直流——旁路作用、滤波作用、耦合作用(2)通高频、阻低频——频率分离作用(3)电流的相位超前于电压——移相作用、功率因数改善、电机启动用(4)储能作用——闪光灯、点熔接、放电加工(5)电压不能突变——电器接点的防火花、尖脉冲吸收(6)RC时间常数——定时作用(7)电流非线性变化——S校正作用二、铝电解电容器的原理铝电解电容器的原理示意图如下：阳极箔为一个电极，其上氧化膜为电气绝缘体电解液为真正的阴极，同时起修补氧化膜作用(电解质包括电解液（electrolyte）、二氧化锰（MnO2）、有机半导体TCNQ、导体聚合物（PPy、PEDT）、凝胶电解质PEO等)电解纸起隔离阳极箔和阴极箔作用，同时贮存电解液阴极箔起引出电极作用。

三、铝电解电容器的结构和特点1、结构部件图引出条、铝导针：引出作用橡皮头、铝壳：密封作用，保护芯子盖板：引出固定作用套管：绝缘、美观、标识。

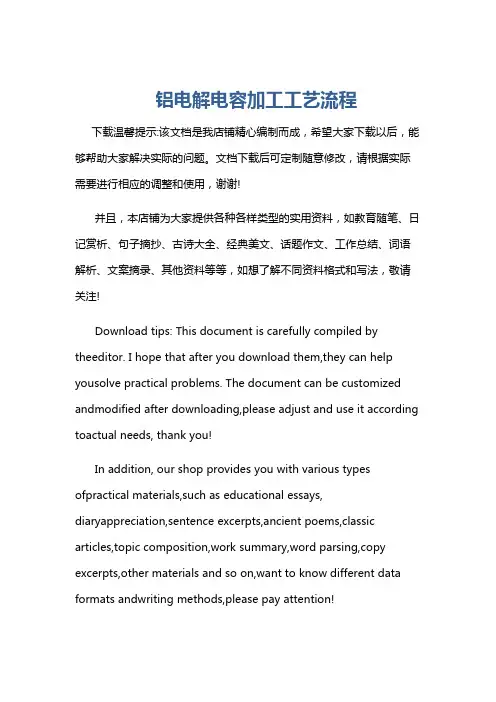

铝电解电容加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铝电解电容加工工艺流程一、准备工作阶段1. 确定材料和工具：根据生产需求确定所需的铝箔、电解液、电解槽等材料，并准备好所需的工具，如电解槽、电解机等。

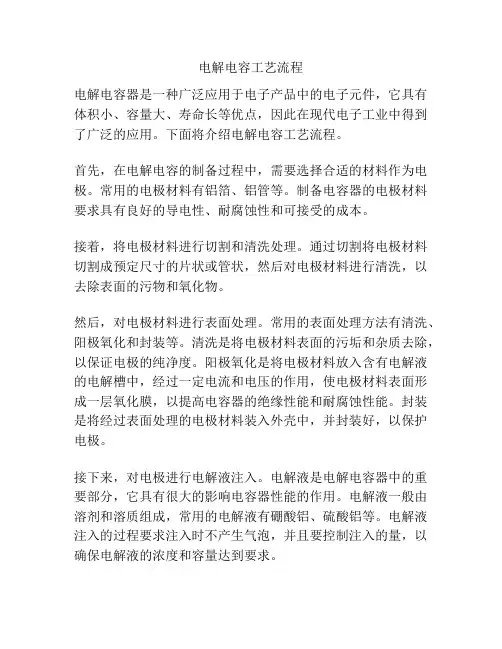

电解电容工艺流程电解电容器是一种广泛应用于电子产品中的电子元件，它具有体积小、容量大、寿命长等优点，因此在现代电子工业中得到了广泛的应用。

下面将介绍电解电容工艺流程。

首先，在电解电容的制备过程中，需要选择合适的材料作为电极。

常用的电极材料有铝箔、铝管等。

制备电容器的电极材料要求具有良好的导电性、耐腐蚀性和可接受的成本。

接着，将电极材料进行切割和清洗处理。

通过切割将电极材料切割成预定尺寸的片状或管状，然后对电极材料进行清洗，以去除表面的污物和氧化物。

然后，对电极材料进行表面处理。

常用的表面处理方法有清洗、阳极氧化和封装等。

清洗是将电极材料表面的污垢和杂质去除，以保证电极的纯净度。

阳极氧化是将电极材料放入含有电解液的电解槽中，经过一定电流和电压的作用，使电极材料表面形成一层氧化膜，以提高电容器的绝缘性能和耐腐蚀性能。

封装是将经过表面处理的电极材料装入外壳中，并封装好，以保护电极。

接下来，对电极进行电解液注入。

电解液是电解电容器中的重要部分，它具有很大的影响电容器性能的作用。

电解液一般由溶剂和溶质组成，常用的电解液有硼酸铝、硫酸铝等。

电解液注入的过程要求注入时不产生气泡，并且要控制注入的量，以确保电解液的浓度和容量达到要求。

随后，对电极进行电解处理。

将装有电解液的电容器放置在电解槽中，通过正负极之间的电流和电压作用，使电容器充电，形成正负两个极板之间的电势差。

电解处理的过程中需要控制电流和时间，以保证电容器的质量和性能。

最后，对电解电容器进行测试和包装。

通过测试，可以检验电容器的电容值是否符合要求，以及其他性能参数是否正常。

当电容器通过测试后，便进行包装，以便后续运输和销售。

综上所述，电解电容工艺流程包括选择合适的电极材料、切割和清洗处理电极材料、进行表面处理、电解液注入、电解处理、测试和包装等环节。

这一系列工艺流程能够保证电解电容器的质量和性能，以满足电子产品对电容器的要求。

铝电解电容器(ALUMINUM ELECTROLYTIC CAPACITOR)之定议:以高纯度之铝金属为阳极, 于其表面使用阳极氧化所形成的氧化薄膜(oxide film) 作为电介质(dielectric medium), 使液体之电解质密接于氧化薄膜, 另与阴极铝箔所构成之有极性电容器. 但也可将两个阳极组合起来, 而构成无极性电解电容器或交流用之电解电容器.铝电解电容器之优点与用途因铝电解电容器具备了体积小, 容量大且价格低廉等优点,故被广泛的使用于电子机器的旁路(by-pass), 耦合回路(coupling), 喇叭系统的纲路(net-work), 闪光灯, 马达起动, 连续交流等回路. 尤其近来主要材料的质量提升, 制造技朮的进步及完美的质量管理. 铝电解电容器更广泛的使用于民生电器用品及各种产业用电器. 以目前铝电解电容器使用最多的产品分别为主机板, 监视器, 电源供应器, CD, VCD, DVD音响, 电视机, 无线通讯, 录像机, 电话机, 数据机等产业.铝电解电容器之前途及发展趋势由于铝箔电蚀与化成技朮的突飞猛进, 加以铝电解电容器具有体积小, 容量大及价格低的优点, 近十年来铝电解电容器的需求量成长快速惊人, 往后的成长也必定不差.铝电解电容器的未来发展将走向小型化大容量, 长使用寿命及高苹低阻抗耐高纹波(ripple current)化.铝电解电容器的基本构造铝电解电容器的基本构造如下图:铝电解电容器所构成的组件如下:电容器素子(capacitor element)将已铆钉导线端子的阳极铝箔(正箔)与阴极铝箔(负箔) 中间夹入两张宽度比铝箔稍宽之隔离纸, 且卷绕在一起, 并于末端以浆糊或粘着胶带粘住之制品. 最初先在滚动条上卷绕数层隔离纸, 然后再分别夹入正箔与负箔并一起卷绕至需要长度为止. 素子的最外层是隔离纸,再而是负箔, 隔离纸,正箔.素子的构成组件1.阳极铝箔(Anode Foil)又称正箔, 铝纯度在99.9%以上, 厚度大约为40~105um, 皆需于电蚀后以化成处理使表面生成一层氧化膜.2.阴极铝箔(Cathode Foil)又称负箔, 铝纯度在99.4%以上, 厚度大约为15~60um 除特殊用途外一般都不施行化成处理, 但却施行安定化处理, 以表面也有一层薄膜存在.3.电解纸或称隔离纸(Separator Paper)介于电解电容器阳极与阴极之间, 保持电解液充分之量, 防止两极发生短路等为其目的所用之纸张.就电解电容器构成原理而言, 只要有阳极,阴极及其中间之电解液即可. 但是在实际生产制造场合务需使阳极与阴极尽量靠近配置才行, 其主要理由仍为两电极间的距离如果太远, 则其间的电阻将使电容器成品之损失显著增大, 同时两极间如果仅注满电解液, 则外壳就必须为完全水密性, 而完全的水密性是极端困难的构造. 所以就有开发了在两极夹入含浸过电解液之多孔质电解纸的电容器2此种方法, 不仅能使两极在不发生短路情况下尽量接近, 而且电解纸可以充分吸收稍有粘度的电解液, 电容器外壳的水密性就不必过分严苛电解纸之制造用材料主要为植物纤维, 植物纤维中以牛皮纸(Kraft )和马尼拉麻(Manika Hemp)之使用量最大. 牛皮纸非常强韧而便宜, 然因其纤维比较扁平, 以致电解液含浸后之电流通路较长, 电阻大仍为其缺点. 马尼拉麻之纤维形状比牛皮纸稍接近园形, 以致电流通路较短, 电阻较小, 但价格较高, 另外牛皮纸与马尼拉麻之混抄之电解纸也广泛被采用. 一般电解电容器均依其规格规定中之电容量, 电压与电阻之要求来选用上述电解纸.4.导线端子或称导针(Lead Wire)橡胶封口构造之电解电容器均使用导线端子为做外部端子-----将铝线与CP 线以高周波焊接后再将铝线的一端压扁后完成.(1)CP线结构系钢心, 铜皮镀锡后完成.(2)铝线系采用高纯度的铝线制作, 纯度越高的铝线所制成的导线端子, 由于其延展性佳, 与铝箔嵌钉后其开出来的花瓣完整, 阻抗效果佳.铝线的纯度分类如下:G1:纯度90%以上G2:纯度99%以上G3:纯度99.9%以上G4:纯度99.99%以上一般导线端子所使用的铝线应是G3级●电解液(Electrolyte)电解电容器系由阳极, 阴极及介于两者中间的电解液所构成. 电解液从基本动作原理而言, 系指由溶剂与溶于该溶剂之后能供给离子之电解质所构成.基本上电解液由如下数项特性之成分所组成.1.化成性优良之弱酸;2.能够与酸中和至适当PH值(一般PH值于6-7之间微酸性), 且能降低电阻系数之碱;3.能够溶解酸与碱获致适当粘度, 以提高其安定度,并改善其温度效果之溶剂;4.能够与上述溶剂互溶, 使电解质产生大量离子之少量水分;5.某种特性改善用添加物.以上第3. 4两项称为溶剂, 目前最广泛被使用的溶剂是乙二醇(Ethylene Glycol 简称EG).使用乙二醇为溶剂之电解液称为乙二醇(或EG)系列电解液. 以上其余1.2.5项称为溶质.一般电解液的规范中均有述明酸碱值(PH Value), 火花电压(SparkTehsion),导电度(Conductivity)之电化等特性及适用工作电压范围与适用使用温度等数据供选择使用.●封口橡胶(Rubber Bung)使用封口橡胶之目的:1.保持端子相互间及端子与外壳间之绝缘;2.可藉机械方式将端子确实压紧;3.电容器素子与外界隔离及防止电解液漏出与蒸发.为了能够达到上述要求以配合电容器之极限使用温度起见, 封口橡胶必须具备之性质如下:(1)不受电解液腐蚀, 且不会与电解液作用或析出氯化物等杂质.(2)长时间使用于电容器之极限使用最高温度与最低温度状态下都不变质;(3)电气绝缘性及气密性良好;(4)具有适当弹性与硬度. 封口后在相当压力下电解液不会漏出, 蒸汽也不会逸出, 且与外壳能够密切结合不会发生松动.同时, 除了需能完全满足上述要求之外, 尚需价格适当而低廉才行.●铝壳(Aluminum Sase)普通电解电容用外壳皆以AL99%纯度之铝板冲压而成, 主要特点是价格柢,加工性良好, 不受电解液腐蚀, 不污染电解液, 能承受颇高的内压力且厚度重量皆小以及热传导性良好, 便于散热. 为安全起见, 电容器直径在8Ø(含8Ø) 以上者, 其铝壳一律加设铝壳防爆孔.●外壳套管(Sleeve)基于规格识别及外壳绝缘的理由, 一般用途之电容器几乎都包有胶膜套管, 普通电容器用氯乙稀胶膜套管(Polyving chloride Tube , PVC Tube)都能随温度之升降而收缩.PVC材料之套管耐热性较差, 很容易劣化, 所以不可视为完全绝缘体, 因而如果厂商有特别强调绝缘特性时, 应与厂商协调使用更可靠的材料.铝质电解电容器之生产制造流程:铝质电解电容器系利用铝箔, 经与导针钉接后再与电解纸卷绕成为素子,再经过电解液的含浸后与封口橡胶, 铝壳组立并外加胶管后完成电容器的本体, 再经老化充电选别后完成成品.制造流程图如下:51. 电极铝箔及电解纸之裁切电极铝箔及电解纸通常首先依设计决定之尺寸整卷裁切成需要宽度并重新卷绕在一起以备钉卷后工程之用. 电极铝箔整箱的宽度是500mm, 但由于两边箔边无法使用, 故各切除10mm, 故实际可用宽度是480mm再依照所需宽度安排裁切刀后进行裁切.使用设备: 分切机(Slitter)2. 电极铝箔与导线端子之钉接裁切完成之电极铝箔通常都先以设计决定之电极长度分别在正负极铝箔钉接机上依次加以钉接导线端子后重新卷绕在一起, 再将钉接的导线端子之卷筒铝箔放入卷绕机中制造素子.电极铝箔与导线端子的钉接在电容器的制造上是一项非常重要的工序, 其钉接连接部分简单构成原理如下:[铝片与铝片之电气上确实连接务需在两金属片之接触而相互之间形成金相结合]电极铝箔与导线端子之铝扁部(一般称为导线端子之A部) 之连接一般皆施以嵌钉法. 系将拟连接之两金属片重搭之后, 以浮花钢冲穿孔, 再将生成之孔边毛头弯曲挤压成花瓣的方式形成确实的连接部. 此种方式只冲的形状适当就可形成小型的冷焊部达到上述金相结合的目的.此种连接部分部形成的优良与否可以量测电极铝箔与导线端子的接触电阻的大小来判定.一般电极铝箔与导线端子的嵌钉处有2~5处, 通常视铝箔的宽度来决定.使用设备: 正负极铝箔钉接机(Stitching Machine)3. 素子之卷绕将已铆钉导线端子的阳极铝箔(正箔)与阴极铝箔(负箔)中间夹入两张宽度比铝箔稍宽之电解纸且卷绕在一起, 并于末端以浆糊或粘着胶带粘住. 最初先在滚动条上卷绕数层电解纸然后再分别夹入正箔与负箔并一起卷绕至需要长度为止. 素子的最外层是电解纸, 再而是负箔,电解纸, 正箔.素子的卷绕首先需注意正箔与负箔必需正确对准, 整齐卷绕. 如果正负极铝箔卷绕不齐则两极铝箔的合成容量会降低, 损失会增大. 再者电解纸必需完全将正, 负极铝箔隔离以避免短路.使用设备: 素子卷绕机(Winding Machine)4.素子含浸为了避免造成电解纸中之水分增加而导致不良结果, 在素子含浸前需将素子以高温烘干.含浸是将烘干后的素子浸渍于电解液中, 利用真空及加空气压力使电解液有完全浸湿渗透到素6子内部, 让电解纸吸收使电解液能均匀附着于铝箔表面, 因而含浸须达到下列两项条件:(1)电解液将铝箔之细小孔穴及电解纸完全浸入并浸湿. 如果含浸不完全,则制成之电容器会因此而使容量降低, 损失增大,且会因为含浸不良以致使用中容易造成特性变化.(2)素子含有电解液量不可过多, 因电解液量愈多, 漏液之可能性愈大,故一般素子含浸后须经脱水过程, 以防素子含有之电解液量过多的现象.目前最常使用的含浸方法有下列两种:(1)真空含浸法: 系将素子放入含浸的容器内然后抽真空再注入电解液将素子盖满, 然后恢后容器内之大气压力, 则因大气压力的关系, 可使电解液由上下迅速浸入素子内., 以达到含浸的效果. 然因电解液之蒸汽压过高, 使蒸汽进入素子内, 导致中央部份无法含浸到电解液的情形, 此为真空含浸的缺点. 故针对大型电容器和中高压电容器均以下列之真空加压含浸予以克服.(2)真空加压含浸法: 系于大气压强制含浸后. (即真空含浸的过程)将容器密闭再以空气压缩提高容器内的压力, 当容器内之压力达到数大气压后, 素子将会继续显示出强制含浸的效果, 而使得中央因蒸汽之进入而未含浸部分缩小或消除, 以达到完全含浸的目的,因而真空加压含浸法较适合大型电容器及中高压电容器的含浸作业方式.使用设备:素子干燥机真空含浸机真空加压含浸机5.组立,封口组立是将已含浸完成的素子, 从导线端子引线部套入封口橡胶再放入铝壳的作业过程. 如下图:素子经含浸后到组立完成之间时距愈短愈好, 因为已含浸的素子, 如暴露在空气中时间太长时, 会吸收空气中的水分, 因而对电容器在使用上的特性会有不良的影响. 且在组立的作业7过程中, 应注意防止素子受外界的污染, 如灰尘, 手汗等, 尤其手汗带有氯元素, 对铝箔有腐蚀作用, 有加速电容器漏电流增加的倾向, 故在作业过程中应戴胶套以防止之.所谓封口系将已组立完成品铝壳开口部加以密封. 封口的目的是要将铝壳内部与外部完全隔绝.如果封口的紧密性不好时, 则铝壳内部的已含浸素子, 会受外界性况的影响, 尤其作高温负荷特性试验时, 因外界温度高, 因而内部已含浸素子之电解液很容易挥发掉, 则造成电容器的电容量减少, 损失变大等不良影响.另外在封口作业过程中, 如因作业疏忽或错误而造成封口紧密性不良时, 已封口完成之内部已含浸素子之电解液会往外流, 而造成漏液现象, 亦是影响电容器质量的严重缺点.使用设备:自动组立机6.清洗组立封口后的电容器应经清洗过程, 其目的是将电容器本体在组立作业时所沾染的油渍及端子引线因在含浸和组立作业时所沾染的电解液清洗干净, 尤其是端子引线镀锡部份易受电解液之侵蚀而脱落, 因而造成焊锡性不良的现象.清洗后的电容器经高温脱水干燥后完成.使用设备: 清洗机高温脱水干燥机7.套胶管套装是将已封口完成的电容器套入胶管再予加热使胶管收缩之作业过程.套装时对于印刷胶管之取用, 应依生产卡上之标明指示取用, 严防错误, 因电容器的商标(Brand), 系列(Series), 规格, 极性等全部印刷在胶管上, 故作业时严防逆指示(即极性相反)的错误与收缩不良, 偏差等现象发生.使用设备;自动套胶管机8.老化选别电容器制造时, 需先将铝箔裁切成适当的尺寸, 阳箔经裁切后, 其氧化膜因而破损, 造成极大之泄漏电流, 此时之电解液亦可当作化成液, 经加高温电压液, 可将破损的氧化膜弥补起来, 此作用即吾人所称之老化(Aging) 又称二次化成.其所加之电压称老化电压(Aging Voltage)(1)泄漏电流检测泄漏电流检测是为测出所老化完成之电容器经施加直流额定电压时,所通过的直流电8流值. 其值是愈小愈好. 在检查前应先依照额定电压作预备充电三分钟再进行测试.泄漏电流的规格值因电容器之系列, 电容量与额定电压的不同, 其允许的最高泄漏电流亦不同,一般以下列公式规定之:I< = 0.01CV or 3UA 取大值I: 泄漏电流(单位:UA)C: 额定电容量(单位:UF)V: 额定工作电压(单位:VOIT)(2)电容量与散逸因素检查电容量检查的目的是在测定其值是否在容量差范围内. 如超出范围即为不合格品, 散逸因素检查则是在测定其值是否在规格值以下,如超出此规格值即为不合格品.使用设备:自动老化选别机9.后加工依据客户的需要将制作完成这合格品进行切脚, 成型或编带.使用设备:自动切脚机自动编带机影响铝质电解电容器寿命的探讨一. 铝质电解电容器之寿命绝大部份取决于环境和电气因素, 所谓环境因素包括温度,湿度, 大气压力和掁动电气. 因素包括操作电压, 纹波电流和充放电.温度因素(环境温度和因纹波电流所产生的内温) 系影响铝质电解电容器寿命的最主要因素.二. 基于以上的解释,铝质电解电容器., 一般只依据下列公式由环境温度,施加电压与纹波电流来计算其使用寿命.Lx = Lo K Temp K voltage K Ripple在此Lx:电容器的预估使用寿命Lo: 电容器的基本寿命9K Temp:周围温度加速条件K voltage:电压加速条件K Ripple:纹波电流加速条件K TemP (周围温度对寿命的影响)铝质电解电容器实质上是一种电气化学组件, 温度的上升使电容器内部的化学反应产生气体, 持续地促使电容量渐渐降低和DF, ESR渐渐升高.下面的公式已经被广泛的使用来解释温度加速系数与电容器劣化的关系.Lx = Lo K Temp=Lo B(To-Tx) /10K Temp = B (To-Tx) /10在此Lx: 电容器的预估使用寿命(小时)Lo: 电容器的基本寿命(小时)To: 在型录上所示电容器的最高额定工作温度Tx: 电容器周围的实际环境温度B: 温度加速系数(约等于2)此公式和说明温度与化学反应率的阿瑞尼阿斯公式很类似, 所以此公式就被广泛使用在说明与计算铝电解电容器之温度与使用寿命的关系. 我们被称为铝电解电容器的阿瑞尼阿斯法则.从环境温度(Tx)在40℃至电容器的最高额定使用温度之温度加速系数大约是2. 它表示环境温度每上升10℃, 则电容器的寿命就以近似减半的法则缩短. 而环境温度(Tx)由20℃至40℃对电容器的使用寿命影响很小, 故如果环境温度低于40℃时, 一般仍以40℃当作Tx来计算电容器的使用寿命.K voltage (施加电压对寿命的影响)由于铝电解电容器均在额定工作电压内使用,故如果符合此种情况时10K voltage=1被视为合理的认定.K Ripple (纹波电流对寿命的影响)由于铝电解电容器的散逸因素(DF)比其它类型电容器来得高, 因此纹波电流会造成铝电解电容高的内部温度, 所以在使用铝电解电容器时有必要去确认型录上所示最高容许纹波电流(Maximum Permissible Ripple Current)以确保其使用寿命.K Ripple = 2 (⊿To-⊿T)/5在此⊿To: 由于施加最高容许纹波电流所产生的内部热能导致的电容器内部温升, 以日本NIPPON CHEMI-CON之低阻抗产品之标准⊿To=5.⊿T: 由于施加实际工作纹波电流所产生的内部热能导致的电容器内部温升.由于要实际测得电容器内部的温度较为困难, 故可于由下列两种方式计算大约的⊿T.(1)⊿T=Kc (Ts-Tx)在此Kc:下列之系数;Ts: 电容器铝壳的表面温度;Tx: 环境温度(2)⊿T=⊿To (Ix / Io)2在此⊿To= 5 (对最高使用温度105℃之产品)Ix = 实际施加之纹波电流Io = 额定最高容许纹波电流.11铝电解电器简介一.前言.1.铝电解电容器之定议.2.铝电解电容器之优点与用途.3.铝电解电容器之前途及发展趋势.二.铝电解电容器之基本构造.三.铝电解电容器之生产制造流程.四.影响铝电解电容器寿命的探讨。

电解铝工艺电解铝 - 简介电解铝就是通过电解得到的铝。

现代电解铝工业生产采用冰晶石-氧化铝融盐电解法。

熔融冰晶石是溶剂，氧化铝作为溶质，以碳素体作为阳极，铝液作为阴极，通入强大的直流电后，在950℃-970℃下，在电解槽内的两极上进行电化学反应，既电解。

电解铝 - 工艺流程电解铝生产过程铝电解工艺流程：现代铝工业生产采用冰晶石—氧化铝融盐电解法。

熔融冰晶石是溶剂，氧化铝作为溶质，以碳素体作为阳极，铝液作为阴极，通入强大的直流电后，在950℃-970℃下，在电解槽内的两极上进行电化学反应，既电解。

化学反应主要通过这个方程进行：2Al2O3==4Al 3O2。

阳极：2O2ˉ-4eˉ=O2↑阴极:Al3 3eˉ=Al。

阳极产物主要是二氧化碳和一氧化碳气体，其中含有一定量的氟化氢等有害气体和固体粉尘。

为保护环境和人类健康需对阳极气体进行净化处理，除去有害气体和粉尘后排入大气。

阴极产物是铝液，铝液通过真空抬包从槽内抽出，送往铸造车间，在保温炉内经净化澄清后，浇铸成铝锭或直接加工成线坯.型材等。

其生产工艺流程如下图：氧化铝氟化盐碳阳极直流电↓↓↓↓↓排出阳极气体------ 电解槽↑↓↓废气←气体净化铝液↓↓回收氟化物净化澄清↓↓↓返回电解槽浇注轧制或铸造↓↓铝锭线坯或型材电解铝 - 产业特点电解铝世界上所有的铝都是用电解法生产出来的。

铝电解工业生产采用霍尔-埃鲁冰晶石-氧化铝融盐电解法，即以冰晶石为主的氟化盐作为熔剂，氧化铝为熔质组成多相电解质体系。

其中Na2AlF6-Al2O3二元系和Na3AlF6-AlF3-Al2O3三元系是工业电解质的基础。

电解铝工业对环境影响较大，属于高耗能，高污染行业。

电解铝生产中排出的废气主要是CO2，以及以HF 气体为主的气-固氟化物等。

CO2是一种温室气体，是造成全球气候变暖的主要原因。

而氟化物中的CF4和C2F6其温室作用效果是二氧化碳的6500-10000倍，并且会对臭氧层造成不同程度的影响。

铝电解电容器1、一般铝电解电容器的结构由阳极箔（含导针）、负极箔（含导针）、电解纸（含电解液）卷绕在一起，形成柱状卷芯，然后利用胶塞将卷芯密封在铝壳中，铝壳外面套以绝缘套管，套管上有电容器性能参数、极性、商标等标志。

其中负极箔多为纯铝轧成的光箔（即清水箔），而阳极箔为表面有很多微小坑洞的腐蚀箔，阳极箔上的三氧化二铝（Al2O3）起着电介质的作用，电解液（含浸在电解纸中）与负极箔共同组成电容器的负极。

2、一般铝电解电容器的生产过程及关键工艺2.1 电解电容器制造流程图：详见附件1。

2.2 关键工艺①切箔：要严格避免切割边出现毛刺和裂口，毛刺会刺穿电解纸而导致正负极短路；裂口会影响导针的刺铆强度。

生产过程要经常检查刀口并定期更换切刀，一般来说国产切刀可切箔7万米左右就应该换刀，进口切刀可切10万米左右。

②含浸：（即含浸电解液）浸渍前卷芯一定要进行高温干燥处理，浸渍过程严格控制真空度；电解液有普通型（85℃）、宽温型（105℃）、高温型（125℃以上）之分，不同类型的电解液决定着电容器的上限类别温度及寿命。

③老练：是修补Al2O3介质膜的工艺过程，对电解电容器的性能指标及寿命起着最重要的作用。

另外，在整个电解电容器生产过程中必须严格控制杂质离子特别是氯离子（CL—）的污染，导针、铝壳、胶塞、器具的清洗要用高纯的去离子水，配置电解液的去离子水要求纯度更高。

3、铝电解电容器的主要性能参数：3.1 主要电性能参数①标称容量（C R）及偏差：电容器设计所确定的和通常在电容器上所标出的电容量值。

电解电容器的容量是按照电容和电阻的串联等效电路，以规定的频率，用近似的交流电流测得的电容量。

标称容量的优先值是从E3系列和它的十进倍数中选取，如需其他数值，可从E6系列中选取。

标称容量偏差的优先值为±20%，也可选±10%、-10/+30%、-10/+30%等；标称容量及偏差标注在电容器上。

②额定工作电压（U R）：在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或脉冲电压的峰值；额定工作电压也标注在电容器上。
