集成电路设计流程

集成电路制造的五个步骤集成电路(IC)制造是一项复杂而精密的过程，通常包括以下五个主要步骤：设计、掩膜制造、晶圆制造、芯片加工，以及封装测试。

每个步骤都至关重要，任何一个环节的问题都可能导致整个生产过程的失败。

第一步：设计集成电路的设计是制造过程中最关键的一步。

设计人员使用计算机辅助设计软件（CAD）来创建电路图和布局，以确定电路中各个元件的位置和连接方式。

这一步骤要求设计人员具备深厚的电子学知识和丰富的工程经验。

第二步：掩膜制造在掩膜制造过程中，设计人员根据之前的设计图纸，使用光刻技术将电路图案镀在透明的掩膜玻璃上。

这一过程类似于摄影，在类似相纸的底片上通过光线和化学药液将图像显影出来。

掩膜制造的质量直接影响到后续步骤的成功。

第三步：晶圆制造在晶圆制造过程中，硅片（晶圆）通过化学腐蚀等工艺被加工成平整的表面以及所需的晶格结构。

晶圆通常由高纯度的硅材料制成，然后进行薄化和抛光，以实现更高的电子器件集成度和可靠性。

第四步：芯片加工在芯片加工过程中，晶圆被分割成多个单个的芯片。

这一过程通常包括光刻、薄膜沉积、离子注入、化学蚀刻等工艺步骤。

通过这些工艺步骤，电路图案被转移到晶圆上，并形成电子元件的结构。

各个元件通过金属连接线进行连接，形成功能完整的集成电路芯片。

第五步：封装测试在封装测试中，芯片被封装在塑料或陶瓷封装中，并通过焊接连接到外部引脚。

封装后的芯片被送往测试环节，通过电性能测试等一系列检测来验证产品质量。

这一步骤的目的是确保芯片的性能和可靠性符合设计要求。

需要注意的是，以上仅为集成电路制造的基本步骤，实际生产过程可能因产品类型和制造流程的不同而有所差异。

此外，制造过程中质量控制和设备维护也是至关重要的补充步骤，以确保产品的一致性和可持续性。

集成电路设计和验证的方法和技巧研究随着科技的迅速发展和智能设备的日益普及，集成电路设计和验证成为电子工程领域不可或缺的一部分。

在集成电路设计和验证的过程中，科学有效的方法和技巧是取得成功的关键。

本文将探讨集成电路设计和验证的方法和技巧，包括设计流程、验证策略、仿真与验证工具的选择等。

1. 设计流程集成电路设计的流程一般包括需求分析、电路设计、物理设计和后端流程。

在需求分析阶段，需要明确设计的功能、性能和功耗等方面的要求，为后续设计提供指导。

在电路设计阶段，可以采用传统的手工设计方法，也可以利用现代化电路设计工具进行辅助设计。

物理设计阶段则涉及到电路布局和布线，以保证电路设计的物理可实现性。

在后端流程中，需要进行版图设计和芯片制造等工作。

2. 验证策略集成电路验证是确保设计的正确性和可实现性的关键环节。

在验证过程中，可以采用形式验证、仿真验证和硬件验证等策略。

形式验证通过数学推理和逻辑运算来验证设计的正确性，适用于小型设计和关键路径的验证。

仿真验证则采用仿真工具对电路设计进行功能验证和性能评估，可以检测出设计的错误和不足之处。

硬件验证则需要将设计转化为实际的硬件电路，并利用实验仪器进行验证和测试。

3. 仿真与验证工具的选择在集成电路设计和验证的过程中，选择合适的仿真与验证工具对于提高设计效率和准确性至关重要。

常用的仿真工具包括SPICE、Verilog和VHDL等，它们可以模拟电路的行为并进行功能验证。

验证工具则包括模拟器、逻辑分析仪、电源分析仪等设备，可以对设计进行实际的验证和测试。

在选择工具时，需要考虑其功能完备性、易用性、兼容性以及成本等因素。

4. 设计优化技巧在集成电路设计和验证的过程中，设计优化是提高性能和减少功耗的关键。

常用的设计优化技巧包括时钟频率优化、功耗优化、面积优化等。

时钟频率优化通过调整时钟周期、优化时序等方法来提高电路的工作频率。

功耗优化则通过减少电路的功耗消耗、采用低功耗设计技术等手段来降低功耗。

集成电路设计的工艺流程集成电路设计是现代电子技术的重要分支之一，它与现代社会息息相关。

在集成电路设计中，工艺流程是非常重要的一环，影响着整个设计的实际效果和成本。

下面就来探讨一下集成电路设计的工艺流程。

一、工艺流程的定义工艺流程是指集成电路在制造过程中所需要的一系列加工工艺与设备组合的全过程。

工艺流程对集成电路的品质、性能、可靠性、成本以及制造周期等方面有着重要影响。

二、工艺流程的分类工艺流程可分为三类，即前端工艺流程、中间工艺流程和后端工艺流程。

1.前端工艺流程前端工艺流程是指通过进行氧化、掩膜、刻蚀等工艺步骤将电路图案逐步转化成实际的芯片具有电学性能的过程。

其中最关键的步骤为曝光和刻蚀技术，它可以使芯片上的细节元器件进行微控调整，从而提高芯片的性能和品质。

2.中间工艺流程中间工艺流程主要是在前端工艺流程的基础上，进行各种中间加工过程，如金属化、薄膜生长、电介质材料制备等，以达到芯片性能的要求。

3.后端工艺流程后端工艺流程是在中间工艺流程的基础上进行的，包括集成电路包装、测试和封装等过程。

这些步骤对于电路的可靠性起到了非常重要的作用。

三、工艺流程的重要性1.提高集成度在工艺流程的加工过程中，随着技术的不断发展，设计精度和制造工艺的控制能力得到了大幅提高，这对于集成度的提高起到了至关重要的作用。

2.提升芯片性能精细的工艺流程，能够使芯片的性能达到更高的要求，提升整体的效果。

3.降低生产成本合理的工艺流程和加工方式，能够有效地降低生产成本，从而提高产品的市场竞争力。

4.提升市场竞争力在工艺流程控制得当的情况下，集成电路品质可靠性和性能会得到显著提升，从而为厂商树立一个稳健的品牌形象，提升其在市场上的竞争力。

四、总结工艺流程是集成电路设计、制造、加工中的一个核心环节。

对于保证芯片的品质、性能、可靠性、成本，以及制造周期等方面都具有非常重要的意义。

随着技术的飞速发展，越来越多的厂商致力于寻求更先进的工艺流程，从而提高产品性能、降低成本，增强市场竞争力。

集成电路设计与制造流程集成电路设计与制造是一项极为复杂和精密的工程，涉及到多个工序和专业知识。

下面将介绍一般的集成电路设计与制造流程，以及每个流程所涉及到的关键步骤。

集成电路设计流程：1. 系统层面设计：首先需要明确设计的目标和要求，确定电路所需的功能和性能。

根据需求，进行系统级设计，包括电路结构的选择、功能模块的划分和性能评估等工作。

2. 电路设计：在系统层面设计的基础上，进行电路级的设计。

设计师需要选择合适的电子元器件，如晶体管、电容器和电阻器等，根据电路的功能和性能需求，设计电路的拓扑结构和组成。

这一阶段还需要进行电路仿真与优化，确保电路在各种条件下的正常工作。

3. 物理设计：对电路进行物理布局和布线设计。

根据电路的拓扑结构和组成，将不同的器件进行布局，以优化电路的性能和减少信号干扰。

随后进行布线设计，将各个器件之间的电路连接起来，并进行必要的引脚分配。

4. 电气规则检查：进行电气规则检查，确保电路满足设定的电气和物理规则，如电源电压、电流、信号强度和噪声等容忍度。

5. 逻辑综合：将电路的逻辑描述转换为门级或寄存器传输级的综合描述。

通过逻辑综合，能够将电路转换为可以在硬件上实现的门级网络，并且满足设计的目标和要求。

6. 静态时序分析：对电路进行静态时序分析，以确保电路在不同的时钟周期下，能够满足设定的时序限制。

这是保证电路正确工作的关键步骤。

7. 物理验证：对设计好的电路进行物理验证，主要包括电路布局和布线的验证，以及电路中的功耗分析和噪声分析等。

这些验证可以帮助设计师发现和解决潜在的问题，确保电路的正常工作。

集成电路制造流程：1. 掩膜设计：根据电路设计需求，设计和制作掩膜。

掩膜是用来定义电路的结构和元器件位置的模板。

2. 掩膜制作：使用光刻技术将掩膜图案投射到硅片上，形成电路的结构和元器件。

此过程包括对硅片进行清洗、涂覆光刻胶、曝光、显影和去胶等步骤。

3. 硅片加工：将硅片进行物理和化学处理，形成电路中的PN 结、栅极和源极等结构。

模拟集成电路的设计流程一、需求分析与规格确定1. 应用场景：了解电路将用于何种设备，如手机、电脑、汽车电子等，以及这些设备对电路的特殊要求。

2. 性能指标：根据应用场景，确定电路的关键性能参数，如增益、带宽、功耗、线性度、噪声等。

3. 工作条件：明确电路的工作电压、温度范围、湿度、震动等环境条件。

4. 成本与尺寸：考虑电路的成本目标和封装尺寸，确保设计在商业上是可行的。

5. 制定规格书：将上述分析结果整理成详细的技术规格书，为后续设计工作提供依据。

二、电路架构设计与仿真在规格确定后，设计师开始进行电路架构的设计。

这一阶段，设计师需要运用专业知识，选择合适的电路拓扑，并进行初步的仿真验证。

1. 电路拓扑选择：根据规格书要求，选择合适的电路拓扑，如运算放大器、滤波器、稳压器等。

2. 元器件选型：根据电路拓扑，选取合适的晶体管、电阻、电容等元器件。

3. 原理图绘制：使用电路设计软件，绘制电路的原理图。

4. 参数调整与优化：通过仿真软件，对电路参数进行调整，以优化电路性能。

5. 仿真验证：进行直流分析、交流分析、瞬态分析等仿真，验证电路在不同工作条件下的性能是否符合规格要求。

三、版图布局与设计规则检查1. 版图绘制：根据原理图，绘制电路的版图，包括元器件布局、连线、焊盘等。

2. 设计规则检查（DRC）：确保版图设计符合制造工艺的设计规则，如线宽、线间距、寄生效应等。

3. 版图与原理图一致性检查（LVS）：通过软件工具，比较版图与原理图是否一致，确保没有设计错误。

4. 参数提取：从版图中提取寄生参数，为后续的版图后仿真做准备。

四、版图后仿真与优化版图设计完成后，需要进行版图后仿真，以验证实际制造出的电路性能。

1. 版图后仿真：利用提取的寄生参数，对版图进行后仿真，检查电路性能是否受到影响。

2. 性能优化：根据仿真结果，对版图进行必要的调整，以优化电路性能。

3. 设计迭代：如果仿真结果不理想，可能需要返回前面的步骤，对电路架构或版图进行重新设计。

22
6 VLSI制造工艺
集成电路生产工艺就是将设计人员的设计转移到硅材 料中，制造出能完成特定功能的芯片。
集成电路生产工艺主要技术包括：图形转换技术；薄 膜制备技术；掺杂技术。
23
集成电路制造的主要流程
24
芯片加工主要过程
硅片
由氧化、淀积、离子注入或 蒸发形成新的薄膜或膜层
用掩膜版重 复20-30次
版图级设计：设计完成版图。版图用于制造集成电路 生产 所需要的光刻版。数字电路设计一般采用自动布局布线的 方式生成版图。
布局后验证：在版图生成后，将寄生的电容提取然后再仿 真以获得精确的电路特性。
11
版图系统规划
IO Hardmacro Row of power for standard cells
2、电路仿真工具：Cadence公司Spectre，Synopsys公司的Hspice 等
3、版图设计工具：Candence公司的Virtuoso 等，Synopsys公司的 Cosmos，华大的熊猫系列产品。
4、版图验证与参数提取工具：Cadence公司的Diva，Dracula， Assura，Synopsys公司的Herculers，Mentor公司的Calibre等。
目录
1 VLSI设计及发展特点 2 集成电路设计与制造的主要流程 3 集成电路设计分类 4 数字集成电路设计流程 5 模拟集成电路设计流程 6 VLSI制造工艺
1
1 VLSI设计及发展特点
集成电路设计是将设计人员头脑中的概念转换成半导 体工艺生产所需要的版图。
2
集成电路的发展特点
2000年代以来，集成电路工艺发展非常迅速，已从深 亚微米(0.18到0.35微米)进入到超深亚微米(90，65， 45，32纳米)。其主要特点： 特征尺寸越来越小,45nm以下 芯片尺寸越来越大，12英寸，已有36英寸 单片上的晶体管数越来越多，上亿 时钟速度越来越快， 电源电压越来越低， 布线层数越来越多， I/O引线越来越多，

半导体集成电路设计流程1.需求分析在集成电路设计的初期阶段，需要与客户进行需求分析和交流，明确芯片的功能要求、性能指标、成本限制等。

根据需求，设计团队进行技术分析和可行性研究，为后续的设计提供指导。

2.架构设计在架构设计阶段，根据需求分析的结果，设计团队开始制定芯片的整体架构。

这个阶段关注的是芯片的模块划分、系统功能划分，选择合适的算法和架构体系以达到设计目标。

3.电路设计电路设计是将芯片的各个模块拆解为具体的电路，进行性能优化和电路设计。

包括输入输出电路、数字逻辑电路、模拟电路等的设计，需要考虑电源噪声、功耗、时序等因素。

4.物理设计在物理设计阶段，设计团队将电路设计转化为实际的物理版图。

这个过程包括库定义、版图规划、布线、时钟树设计等。

物理设计的目标是实现布局尽可能小、电气特性良好、满足性能要求的版图。

5.可靠性分析在设计完成后，需要进行可靠性分析，包括温度分析、电压分析、时钟周期分析等。

通过这些分析，保证芯片能够在不同工作条件下正常工作，并且能够应对外部干扰和电磁干扰。

6.仿真验证设计完成后，需要进行各个模块和整个芯片的仿真验证。

通过使用设计工具进行时序仿真、功能验证、稳定性分析等，保证芯片的设计是符合设计需求的。

7.样片制造当设计和仿真验证完成后，需要进行样片的制造。

设计团队将设计好的版图提交给工厂进行芯片制造，经过一系列的工艺步骤，制备出初版样片。

8.功能验证与调试获得样片后，需要进行功能验证与调试。

通过将样片安装在测试环境中，根据设计需求测试芯片的各项功能和性能指标是否符合要求。

如果出现问题，需要及时进行故障排查和修正。

9.优化与再设计在功能验证过程中，可能会出现性能不达标或需求变更的情况。

这时需要对芯片进行优化和再设计，以满足新的要求。

10.批量生产当样片通过验证，并且达到了设计要求后，可以进行批量生产。

设计团队将芯片制造的工艺过程传递给工厂，进行大规模的芯片生产。

11.售后支持和后期维护芯片投入市场后，需要提供售后支持和后期维护工作。

集成电路的设计流程

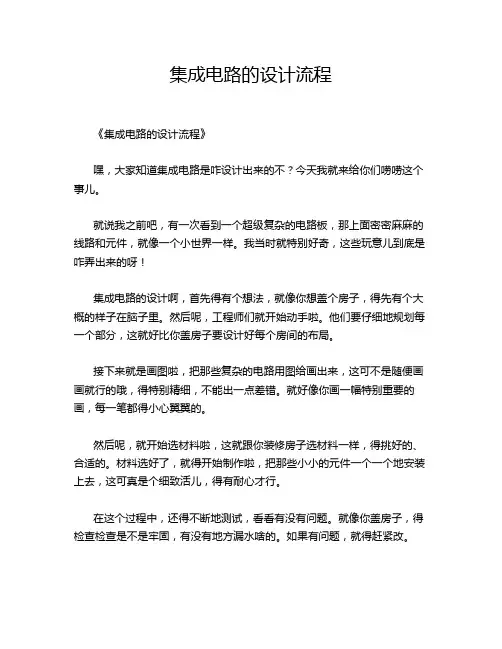

《集成电路的设计流程》
嘿，大家知道集成电路是咋设计出来的不？今天我就来给你们唠唠这个事儿。

就说我之前吧，有一次看到一个超级复杂的电路板，那上面密密麻麻的线路和元件，就像一个小世界一样。

我当时就特别好奇，这些玩意儿到底是咋弄出来的呀！
集成电路的设计啊，首先得有个想法，就像你想盖个房子，得先有个大概的样子在脑子里。

然后呢，工程师们就开始动手啦。

他们要仔细地规划每一个部分，这就好比你盖房子要设计好每个房间的布局。

接下来就是画图啦，把那些复杂的电路用图给画出来，这可不是随便画画就行的哦，得特别精细，不能出一点差错。

就好像你画一幅特别重要的画，每一笔都得小心翼翼的。

然后呢，就开始选材料啦，这就跟你装修房子选材料一样，得挑好的、合适的。

材料选好了，就得开始制作啦，把那些小小的元件一个一个地安装上去，这可真是个细致活儿，得有耐心才行。

在这个过程中，还得不断地测试，看看有没有问题。

就像你盖房子，得检查检查是不是牢固，有没有地方漏水啥的。

如果有问题，就得赶紧改。

最后，当一切都搞定了，一个集成电路就诞生啦！就像你盖好了一座漂亮的房子，特别有成就感。

哎呀，想想这集成电路的设计流程还真不容易呢，但正是因为有了这些复杂的过程，我们才能享受到科技带来的便利呀！怎么样，现在大家对集成电路的设计流程是不是有点了解啦？哈哈！。

数字集成电路设计方法、流程数字集成电路设计是电子工程中的重要内容之一，它涉及到数字电路的设计、优化和布局。

数字集成电路的设计方法和流程对于实现电子设备的功能和性能至关重要。

本文将介绍数字集成电路设计的一般方法和流程。

数字集成电路设计的一般方法主要包括需求分析、功能设计、逻辑设计、物理设计和验证测试等几个阶段。

首先是需求分析，即明确设计的目标和要求。

在这个阶段，设计师需要与需求方充分沟通，了解他们的需求，包括功能、性能、功耗和成本等方面的要求。

在需求分析完成后，接下来是功能设计阶段。

在这个阶段，设计师需要根据需求分析的结果，确定设计的功能模块，包括输入输出接口、计算单元、存储单元等。

设计师需要考虑功能模块之间的联系和数据流通路，以实现设计的功能要求。

功能设计完成后，是逻辑设计阶段。

在这个阶段，设计师需要将功能设计转化为逻辑电路的形式。

逻辑设计包括使用逻辑门、触发器、多路选择器等基本逻辑元件，以及组合逻辑电路和时序逻辑电路的设计。

设计师需要根据设计要求选择合适的逻辑元件和电路结构，以实现设计的功能和性能要求。

逻辑设计完成后，是物理设计阶段。

在这个阶段，设计师需要将逻辑电路转化为物理电路，并进行布局和布线。

物理设计包括选择合适的器件和工艺，进行电路的布局和布线，以及进行时序和功耗优化等。

设计师需要考虑电路的面积、功耗、时钟频率等因素，以实现设计的性能和成本要求。

物理设计完成后，是验证测试阶段。

在这个阶段，设计师需要对设计的电路进行功能验证和性能测试。

验证测试包括模拟仿真和数字仿真等方法，以验证电路的功能和性能是否满足设计要求。

设计师需要根据测试结果进行调整和优化，直到达到设计要求。

总结来说，数字集成电路设计的方法和流程包括需求分析、功能设计、逻辑设计、物理设计和验证测试等几个阶段。

设计师需要充分理解需求，确定功能模块和逻辑电路，进行物理设计和验证测试，以实现设计的功能和性能要求。

数字集成电路设计是一项复杂的工作，需要设计师具备扎实的电子电路基础知识和设计经验。

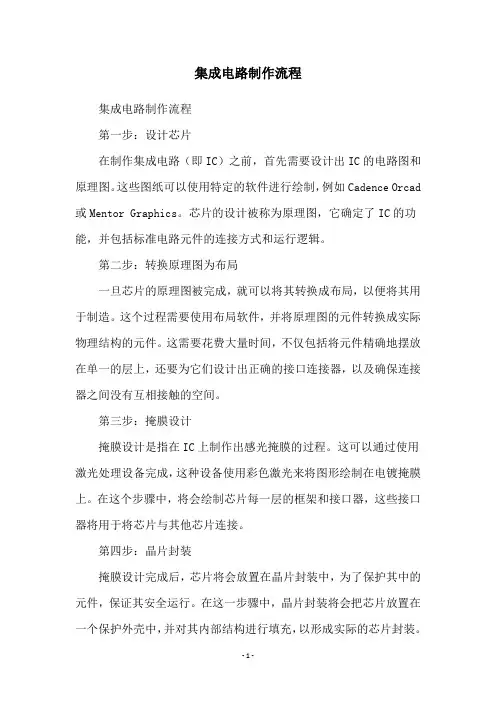

集成电路制作流程集成电路制作流程第一步：设计芯片在制作集成电路（即IC）之前，首先需要设计出IC的电路图和原理图。

这些图纸可以使用特定的软件进行绘制，例如Cadence Orcad 或Mentor Graphics。

芯片的设计被称为原理图，它确定了IC的功能，并包括标准电路元件的连接方式和运行逻辑。

第二步：转换原理图为布局一旦芯片的原理图被完成，就可以将其转换成布局，以便将其用于制造。

这个过程需要使用布局软件，并将原理图的元件转换成实际物理结构的元件。

这需要花费大量时间，不仅包括将元件精确地摆放在单一的层上，还要为它们设计出正确的接口连接器，以及确保连接器之间没有互相接触的空间。

第三步：掩膜设计掩膜设计是指在IC上制作出感光掩膜的过程。

这可以通过使用激光处理设备完成，这种设备使用彩色激光来将图形绘制在电镀掩膜上。

在这个步骤中，将会绘制芯片每一层的框架和接口器，这些接口器将用于将芯片与其他芯片连接。

第四步：晶片封装掩膜设计完成后，芯片将会放置在晶片封装中，为了保护其中的元件，保证其安全运行。

在这一步骤中，晶片封装将会把芯片放置在一个保护外壳中，并对其内部结构进行填充，以形成实际的芯片封装。

第五步：测试完成所有工艺后，芯片将会进行测试。

测试将会检查芯片的功能是否符合系统规范，以保证其能够正常运行。

测试可以通过使用一系列测试设备，例如查克网络分析仪和示波器，完成测试和故障排除。

第六步：装配最后，芯片将包括在主板上，封装的芯片将会被安装到主板上的插槽中。

然后，将会将芯片上的其他元件，例如电容，抗噪声滤波器以及集成电路，安装到主板上，以完成芯片的装配和安装。

集成电路设计流程集成电路设计流程是指将电路设计思想转化为实际电路布局和线路连接的过程。

主要包括需求分析、电路设计、逻辑仿真、物理设计、版图布局、工艺验证和产品测试等环节。

下面将详细介绍集成电路设计流程。

需求分析是集成电路设计的首要环节。

在这个阶段，设计人员需明确设计的目标、功能和性能要求，并对电路的工作环境和限制条件进行充分了解。

在电路设计阶段，设计人员需要根据需求分析阶段的要求，选择适合的电路拓扑结构和器件模型，并对电路进行逻辑设计和元件选择。

这个阶段设计人员可以使用各种电路设计工具进行电路拓扑绘制和模拟。

逻辑仿真是验证电路设计各部分的正确性和性能是否达到要求的重要环节。

在这一阶段中，设计人员使用仿真工具来模拟电路功能和性能。

可以对不同的输入条件进行仿真，以检查电路的输出是否满足预期。

物理设计阶段是将逻辑设计转化为实际的电路版图设计的过程。

设计人员需要根据逻辑设计结果进行电路的细化分区、分段和平衡，并根据电路的布线规则进行线路布线和连接。

这个阶段设计人员需要熟悉集成电路工艺和布线规则，以确保电路的性能和可靠性。

版图布局是将电路版图元件进行排列和布局的过程。

设计人员需要根据电路的尺寸和布线要求，选择合适的版图布局方案，并对密度和功耗进行优化。

这个阶段设计人员需要考虑电路的散热问题、抗干扰能力和信号传输等因素。

工艺验证是将电路在实际工艺条件下进行验证的过程。

设计人员需要对电路的工艺过程进行模拟和验证，并对电路的可靠性和稳定性进行评估。

这个阶段设计人员需要与工艺工程师密切合作，确保电路在实际工艺条件下能够正常工作。

产品测试是对设计完成的集成电路进行功能和性能测试的过程。

设计人员需要开发测试程序和测试工具，并对电路的各项指标进行测试和评估。

这个阶段设计人员需要与测试工程师合作，确保电路的质量和可靠性。

综上所述，集成电路设计流程包括需求分析、电路设计、逻辑仿真、物理设计、版图布局、工艺验证和产品测试等环节。

集成电路设计一、前言集成电路设计是现代电子工业中不可或缺的重要环节之一。

随着科学技术的不断进步以及社会经济的不断发展，集成电路设计的重要性越来越突显。

本文将围绕集成电路设计展开详细的介绍，从理论基础到实际应用进行全方位的探讨，以期对广大读者有所帮助。

二、理论基础1.集成电路的概念集成电路是指将多个电子器件和元件在微型芯片上通过化学、光刻等加工工艺加工制作而成的微型电子元件。

它把电子器件和元件集成在一起，形成了一种新的电子元件，其功能和性能得到了大幅提升。

2.集成电路设计的流程集成电路设计的流程主要包括：需求分析、框架设计、逻辑设计、物理设计、验证和测试等环节。

其中需求分析和框架设计是最为关键的两个环节，这两个环节的质量直接决定了整个设计的成败。

3.集成电路设计的技术路线根据不同的设计需求和功能要求，集成电路设计可以采用不同的技术路线。

其中，数字电路设计和模拟电路设计是最为常用的两种路线。

数字电路设计主要应用于数据的处理和存储等方面，而模拟电路设计则主要应用于信号的处理和传输等方面。

三、实际应用1.数字电路设计的应用数字电路设计在计算机、通信、控制等领域都有着广泛的应用。

例如，在计算机中，CPU的设计就是一项复杂的数字电路设计工作。

而在控制领域，数字电路设计也被广泛应用于各种自动化控制系统中。

此外，数字电路设计还可以应用于存储器、通信设备等领域。

2.模拟电路设计的应用模拟电路设计主要应用于通信、遥感、信号处理等领域。

例如，在通信领域中，模拟电路设计被广泛应用于调制解调器、手机等设备中。

而在遥感领域中，模拟电路设计则可以应用于各类传感器和信号处理器中。

3.集成电路设计的发展趋势随着科学技术的不断进步和市场需求的不断提高，集成电路设计的发展趋势也日益明显。

未来的集成电路设计将更加注重可靠性、功耗和可扩展性等方面的考虑。

同时，随着芯片设计的不断精细化，集成电路的设计方法也将发生相应的改变。

四、结论集成电路是现代电子工业的重要组成部分，其设计技术和应用领域也日益广泛。

数字集成电路设计流程数字集成电路设计是一项复杂而精密的工作，需要设计者在整个流程中严谨细致地进行各项工作。

在数字集成电路设计流程中，主要包括需求分析、规格设计、逻辑设计、电气设计、物理设计和验证等环节。

下面将逐一介绍数字集成电路设计的流程及各个环节的主要工作内容。

首先，需求分析是数字集成电路设计的第一步。

在这一阶段，设计者需要与客户或者项目组进行充分的沟通，了解客户的需求和项目的背景，明确设计的目标和范围。

通过需求分析，设计者可以确定设计的基本功能和性能指标，为后续的设计工作奠定基础。

接下来是规格设计阶段。

在这一阶段，设计者需要根据需求分析的结果，进一步详细地确定电路的功能和性能指标，并将其转化为具体的技术规格。

规格设计需要考虑到电路的功耗、速度、面积等方面的要求，同时还需要考虑到电路的可测试性和可制造性等因素。

逻辑设计是数字集成电路设计的核心环节。

在这一阶段，设计者需要将技术规格转化为逻辑电路的结构和功能。

通过逻辑设计，设计者可以确定电路的各个模块的功能和接口，设计逻辑门电路的结构，并进行逻辑综合和优化，以满足规格设计中的要求。

电气设计是将逻辑电路转化为物理电路的过程。

在这一阶段，设计者需要进行布局设计和布线设计，确定电路的物理结构和布线路径。

同时，还需要进行时序分析和功耗分析，保证电路在实际工作中能够满足时序要求和功耗要求。

物理设计是数字集成电路设计的最后一个环节。

在这一阶段，设计者需要进行版图设计和版图布局，生成最终的版图文件。

通过物理设计，可以保证电路的版图满足工艺制造的要求，同时还需要进行设计规则检查和电气规则检查，确保版图的正确性和可制造性。

最后是验证阶段。

在这一阶段，设计者需要对设计的电路进行功能验证、时序验证和功耗验证等工作，确保设计的电路能够满足规格设计中的要求。

同时，还需要进行仿真和验证，验证电路的正确性和可靠性。

综上所述，数字集成电路设计流程包括需求分析、规格设计、逻辑设计、电气设计、物理设计和验证等环节。

集成电路板制作流程集成电路板（PCB）是现代电子设备中不可或缺的组成部分。

它提供了连接和支持电子元件的平台，使得电子设备能够正常工作。

本文将详细描述集成电路板制作的流程和步骤，以确保流程清晰且实用。

1. 设计阶段在制作集成电路板之前，首先需要进行设计阶段。

这个阶段包括以下步骤：1.1 确定需求与客户或项目团队一起明确需求，包括电路功能、尺寸要求、工作环境等。

1.2 原理图设计使用专业的EDA（Electronic Design Automation）软件绘制原理图。

原理图是将所需功能转化为符号和连接线的图表，用于描述电路的结构和连接关系。

1.3 PCB布局设计根据原理图，在PCB设计软件中进行布局设计。

这包括确定元件放置位置、走线规划、地平面和供电层规划等。

1.4 路由设计根据布局设计，进行路由设计。

将各个元件之间通过导线进行连接，并考虑信号完整性、功耗、EMI（Electromagnetic Interference）等因素。

1.5 生成制造文件完成设计后，生成制造文件，包括Gerber文件、钻孔文件、BOM（Bill of Materials）等。

这些文件将用于后续的制造和组装过程。

2. 制造阶段在设计阶段完成后，进入集成电路板的制造阶段。

这个阶段包括以下步骤：2.1 原材料准备准备所需的原材料，包括FR4（一种常用的玻璃纤维增强聚酰亚胺）基板、铜箔、焊膏等。

2.2 基板制作将FR4基板切割成所需尺寸，并进行表面处理，如去除氧化层等。

2.3 铜箔粘贴将铜箔粘贴在基板上，并使用热压机进行固定。

铜箔将成为电路中的导线和焊盘。

2.4 图案化蚀刻使用光刻技术，在铜箔表面涂敷感光胶，并通过曝光和显影来形成导线和焊盘的图案。

然后使用酸性溶液进行蚀刻，去除未被感光胶保护的铜箔。

2.5 钻孔使用钻床进行孔洞的钻孔，包括焊盘孔、固定螺丝孔等。

2.6 表面处理进行表面处理，如HASL（Hot Air Solder Leveling）或ENIG（Electroless Nickel Immersion Gold）等。

数字集成电路设计：技术与艺术的完美融合一、数字集成电路设计的基本概念数字集成电路设计，简而言之，就是将数字逻辑电路通过特定的工艺实现为集成电路的过程。

它涉及电路设计、版图设计、工艺制造、封装测试等多个环节。

一个优秀的数字集成电路设计，不仅要满足功能需求，还要考虑功耗、面积、速度等性能指标。

二、数字集成电路设计的基本流程1. 需求分析：明确设计任务，分析电路的功能、性能指标及约束条件。

2. 逻辑设计：根据需求分析，选用合适的逻辑单元，构建数字逻辑电路。

3. 电路仿真：对逻辑电路进行仿真，验证其功能及性能是否符合要求。

4. 版图设计：将逻辑电路转化为集成电路版图，为后续工艺制造做准备。

5. 工艺制造：根据版图，采用特定的工艺流程，制造出实际的集成电路。

6. 封装测试：对制造出的集成电路进行封装和测试，确保其性能达标。

三、数字集成电路设计的关键技术1. 逻辑综合：将高级描述语言（如Verilog、VHDL）转化为门级网表，为后续版图设计提供基础。

2. 优化算法：通过算法优化，降低电路功耗、面积和延迟，提高电路性能。

3. 可靠性设计：考虑电路在实际应用中的可靠性，提高电路的抗干扰能力和稳定性。

4. 后端处理：包括版图布局布线、寄生参数提取、工艺角分析等，确保电路性能与设计相符。

四、数字集成电路设计的未来发展趋势1. 集成度更高：随着工艺技术的进步，数字集成电路的集成度将不断提高，实现更多功能。

2. 低功耗设计：绿色环保理念深入人心，低功耗设计将成为数字集成电路设计的重要方向。

3. 射频集成电路设计：随着5G、物联网等技术的发展，射频集成电路设计将越来越受到重视。

数字集成电路设计是一项充满挑战和机遇的领域，它将技术与艺术完美融合，为我国电子信息产业高质量发展贡献力量。

五、数字集成电路设计的创新实践1. 突破传统框架：在设计过程中，勇于打破常规，尝试新的设计理念和结构，以实现更高的性能和更优的功耗。

2. 跨学科融合：结合材料科学、物理学、计算机科学等多学科知识，推动数字集成电路设计的技术创新。

管理资源吧（），提供海量管理资料免费下载！
版图设计过程
版图设计过程 大多数基于单元库实现 （1）软件自动转换到版图，可人工调整（规则芯片） （2）布图规划（floor planning)工具 布局布线工具（place&route） 布图规划：在一定约束条件下对设计进行物理划分，并初步确定芯片面积和形状、单元区位置、功能块的面积形状和相对位置、I/O位置，产生布线网格，还可以规划电源、地线以及数据通道分布 （3）全人工版图设计：人工布图规划，提取单元， 人工布局布线（由底向上： 小功能块到大功能块）
管理资源吧（），提供海量管理资料免费下载！
电路实现（包括满足电路性能要求的电路结构和元件参数)：调用单元库完成； 没有单元库支持：对各单元进行电路设计，通过电路模拟与分析，预测电路的直流、交流、瞬态等特性，之后再根据模拟结果反复修改器件参数，直到获得满意的结果。由此可形成用户自己的单元库
01
管理资源吧（），提供海量管理资料免费下载！
管理资源吧（），提供海量管理资料免费下载！
设计规则 IC设计与工艺制备之间的接口 制定目的：使芯片尺寸在尽可能小的前提下，避免线条宽度的偏差和不同层版套准偏差可能带来的问题，尽可能地提高电路制备的成品率 什么是设计规则？考虑器件在正常工作的条件下，根据实际工艺水平(包括光刻特性、刻蚀能力、对准容差等)和成品率要求，给出的一组同一工艺层及不同工艺层之间几何尺寸的限制，主要包括线宽、间距、覆盖、露头、凹口、面积等规则，分别给出它们的最小值，以防止掩膜图形的断裂、连接和一些不良物理效应的出现。
版图几何设计规则和
电学规则检查
网表一致性检
查和后仿真
管理资源吧（），提供海量管理资料免费下载！
IC设计流程视具体系统而定 随着 IC CAD系统的发展，IC设计更侧重系统设计 正向设计，逆向设计 SoC: IP（Intelligent Proprietary） 库(优化设计) 软核：行为级描述 firm IP: 门级 hard IP:版图级， D/A A/D DRAM，优化的深亚微米电路等 IC设计与电路制备相对独立的新模式 Foundry的出现

集成电路研发流程
集成电路的研发流程主要包括以下几个阶段：
1. 产品策划阶段：经过市场调研和可行性分析，形成立项报告提交评审，通过评审后进入产品开发阶段。

2. 产品开发阶段：分为方案设计、电路设计、版图设计等阶段。

在电路设计阶段，工程师们会根据项目需求，设计和优化电路原理图，并完成相关电路图的绘制。

在版图设计阶段，工程师们会根据电路设计图，将电路设计转换成集成电路的版图设计，为后续的制造环节提供必要的技术文件。

3. 门级功能验证（Gate-Level Netlist Verification）：在这个阶段，会使用逻辑综合工具进行综合，并进行门级功能验证，确保设计描述正确无误。

4. 布局和布线：将设计好的功能模块合理地安排在芯片上，规划好它们的位置，并完成各模块之间互连的连线。

5. 制造：将设计数据提交给第三方晶圆厂和封测厂进行生产加工和测试。

6. 测试：产品经测试合格后送客户试用。

7. 产品定型阶段：在客户试用合格后，进行可靠性摸底、小批量试制、质量评审等工作。

产品在完成定型后转入量产。

此外，集成电路的研发流程还包括后端仿真和验证、物理验证等环节，以确保产品的性能和可靠性。

整个研发流程需要多个部门和团队的密切协作，以确保最终产品的质量和性能达到预期的要求。
