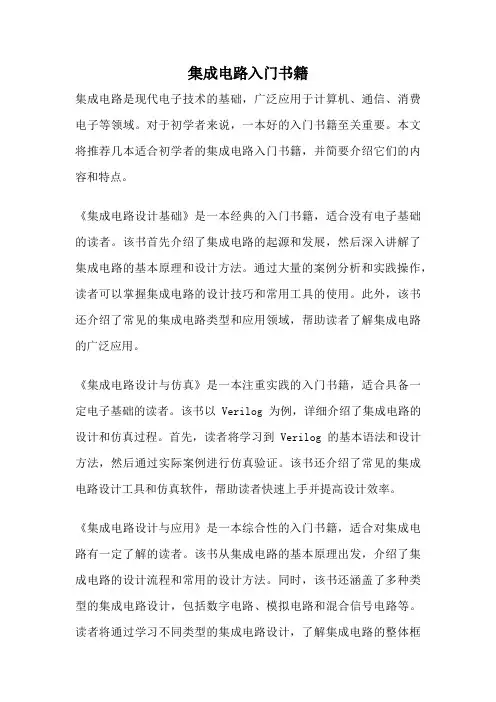

集成电路入门书籍集成电路是现代电子技术的基础，广泛应用于计算机、通信、消费电子等领域。

对于初学者来说，一本好的入门书籍至关重要。

本文将推荐几本适合初学者的集成电路入门书籍，并简要介绍它们的内容和特点。

《集成电路设计基础》是一本经典的入门书籍，适合没有电子基础的读者。

该书首先介绍了集成电路的起源和发展，然后深入讲解了集成电路的基本原理和设计方法。

通过大量的案例分析和实践操作，读者可以掌握集成电路的设计技巧和常用工具的使用。

此外，该书还介绍了常见的集成电路类型和应用领域，帮助读者了解集成电路的广泛应用。

《集成电路设计与仿真》是一本注重实践的入门书籍，适合具备一定电子基础的读者。

该书以Verilog为例，详细介绍了集成电路的设计和仿真过程。

首先，读者将学习到Verilog的基本语法和设计方法，然后通过实际案例进行仿真验证。

该书还介绍了常见的集成电路设计工具和仿真软件，帮助读者快速上手并提高设计效率。

《集成电路设计与应用》是一本综合性的入门书籍，适合对集成电路有一定了解的读者。

该书从集成电路的基本原理出发，介绍了集成电路的设计流程和常用的设计方法。

同时，该书还涵盖了多种类型的集成电路设计，包括数字电路、模拟电路和混合信号电路等。

读者将通过学习不同类型的集成电路设计，了解集成电路的整体框架和应用领域。

除了上述推荐的书籍，还有许多其他适合初学者的集成电路入门书籍，如《集成电路导论》、《集成电路设计与测试》等。

这些书籍从不同的角度和深度介绍了集成电路的基本原理和设计方法，读者可以根据自己的需求和兴趣选择适合的书籍。

选择一本合适的集成电路入门书籍对于初学者来说至关重要。

通过系统学习和实践操作，读者可以逐步掌握集成电路的基本原理和设计方法，为进一步深入学习和应用打下坚实的基础。

希望本文的推荐能够帮助初学者选择到适合自己的集成电路入门书籍，从而更好地开启学习之旅。

集成电路设计与集成系统专业认识1. 引言集成电路设计是现代电子工程领域的重要组成部分，也是集成系统工程的基础。

本文将从集成电路设计和集成系统的角度，介绍相关的基本概念和专业认识。

2. 集成电路设计2.1 定义集成电路（Integrated Circuit，IC）是指将大量电子元器件以微型化、集成化的方式直接制成电路芯片，通常包含晶体管、电阻、电容和电感等元件。

集成电路设计是指通过设计和优化电路来实现特定功能的过程。

2.2 设计流程集成电路设计一般包括以下几个主要步骤：1.需求分析根据实际需求确定集成电路的功能和性能指标，明确设计目标。

2.电路设计进行电路结构和参数的设计，选择合适的器件和拓扑结构，进行电路分析和仿真。

3.物理设计基于电路设计结果，进行电路的布局和布线，优化电路的面积、功耗和时序等性能指标。

4.验证与测试对设计的电路进行电气和功能验证，包括逻辑仿真、电路可靠性评估和性能测试等。

2.3 设计工具集成电路设计工具主要有以下几类：•电路设计工具：如Cadence、Synopsys等，用于电路设计和仿真。

•物理设计工具：如Cadence Virtuoso、Mentor Calibre等，用于电路布局和布线。

•验证与测试工具：如ModelSim、VCS等，用于电路验证和测试。

3. 集成系统3.1 定义集成系统（Integrated System）是指将多个功能组件、子系统或模块集成在一起，形成具有完整功能的电子系统。

集成系统往往包括电路、传感器、控制器、通信模块等。

3.2 设计要点集成系统设计需要考虑以下一些要点：•功能集成：通过将多个功能模块集成在一起，实现功能的整合和优化。

•快速原型开发：采用模块化设计思想，提高产品开发的效率和灵活性。

•高可靠性设计：通过冗余设计、故障检测和容错机制，提高系统的可靠性和稳定性。

3.3 应用领域集成系统广泛应用于各个领域，如通信、汽车、医疗、工业控制等。

例如，智能手机就是一个典型的集成系统，集成了通信模块、处理器、摄像头、显示屏等多种功能。

ic设计知识清单集成电路必备的基础知识1.半导体物理与器件知识了解半导体材料属性，主要包括固体晶格结构、量子力学、固体量子理论、平衡半导体、输运现象、半导体中的非平衡过剩载流子；熟悉半导体器件基础，主要包括pn结、pn结二极管、金属半导体和半导体异质结、金属氧化物半导体场效应晶体管、双极晶体管、结型场效应晶体管等。

2.信号与系统知识熟悉线性系统的基本理论、信号与系统的基本概念、线性时不变系统、连续与离散信号的傅里叶标识、傅里叶变换以及时域和频域系统的分析方法等，能够理解各种信号系统的分析方法并比较其异同。

3.模拟电路知识熟悉基本放大电路、多级放大电路、集成运算放大电路、放大电路的频率相应、放大电路中的反馈、信号的运算和处理、波形的发生和信号的转换、功率放大电路、直流电源和模拟电子电路读图等。

4.数字电路知识熟悉数制和码制、逻辑代数基础、门电路、组合逻辑电路、半导体存储电路、时序逻辑电路、脉冲波形的产生和整形电路、数-模和模-数转换等。

5.微机原理知识了解数据在计算机中的运算与表示形式，计算机的基本组成。

微处理器结构，寻址方式与指令系统，汇编语言程序设计基础，存储器及其接口，输入/输出及DMA技术，中断系统，可编程接口电路，总线技术，高性能微处理器的先进技术与典型结构，嵌入式系统与嵌入式处理器入门等。

6.集成电路工艺流程知识了解半导体技术导论，集成电路工艺导论，半导体基础知识，晶圆制造，外延和衬底加工技术，半导体工艺中的加热工艺，光刻工艺等离子体工艺技术，离子注入工艺，刻蚀工艺，化学气相沉积与电介质薄膜沉积，金属化工艺，化学机械工艺，半导体工艺整合，CMOS工艺演化。

7.集成电路计算机辅助设计知识了解CMOS集成电路设计所需的EDA工具，主要分为EDA设计工具概念、模拟集成电路EDA技术、数字集成电路EDA技术与集成电路反向分析技术等。

1、答：确定系统规范；系统框架设计；源代码设计；FPGA综合和硬件验证；ASIC逻辑综合；综合后仿真；版图设计；版图后仿真；提交版图数据、制版流片和芯片测试。

其中所涉及的问题有对系统划分为若干子模块并设计控制器以控制协调各子模块的工作。

将行为级或寄存器级描述转换成相应门级网表等。

√9、答：单进程状态机之寄存器的VHDL程序：library ieee;use ieee.std-logic-1164.all; √entity controller is √port (ready: in std-logic;clk: in std-logic;read-write: in std-logic;we,oe: out std-logic);end controller; √architecture state-machine of controller istype state-type is (idle,decision,read,write);signal present-state,next-state :state-type;beginprocess1;process(clk)beginif(clk'event and clk='1')then present_state<=next_state;end if;end process; √process2:process(present_state,ready,read_write)begincase present_state iswhen idle=>we<='0';oe<='0';if(ready='1')then next_state<=decision;end if; √when decision=>we<='0';oe<='0';if(read_write='1')then next_state<=read;else next_state<=write;end if; √when read=>we<='0';oe<='1';if(ready='1')then next_state<=idle;else next_state<=read;end if; √when write=>we<='1';oe<='0';if(ready='1')then next_state<=idle;else next_state<=write;end if; √end case;end process;end state_machine;√对于这个状态机来说其双进程的VHDL程序如下：library ieee;use ieee.std-logic-1164.all;entity controller isport (ready: in std-logic;clk: in std-logic;read-write: in std-logic;we,oe: out std-logic);end controller;architecture state-machine of controller istype state-type is (idle,decision,read,write);signal present-state,next-state :state-type;begin--process1:process(present_state,ready,read_write)begincase present_state iswhen idle=>we<='0';oe<='0';if(ready='1')then next_state<=decision;end if;when decision=>we<='0';oe<='0';if(read_write='1')then next_state<=read;else next_state<=write;end if;when read=>we<='0';oe<='1';if(ready='1')then next_state<=idle;else next_state<=read;end if;when write=>we<='1';oe<='0';if(ready='1')then next_state<=idle;else next_state<=write;end if;end case;end process;--process2;process(clk)beginif(clk'event and clk='1')then present_state<=next_state;end if;end process;end state_machine; √12、答：逻辑综合有以下几个步骤：RTL描述，此过程要对电路进行描述并进行必要的功能验证；翻译，此过程是对中间资源进行一些简单的分配；逻辑优化，此进程用于去除冗余逻辑，以产生优化的内部结果；工艺映射和优化，此过程使用工艺库中所提供的单元代替前面的中间描述；工艺库，此过程利用工艺库中的单元进行设计；设计约束条件，此过程从时序、序、面积、功耗和工作环境等因素考虑各约束条件；最优化的门级描述，此过程是反复修改RTL代码或设计约束条件，以便得到预想的设计效果。

集成电路设计基础_华中科技大学中国大学mooc课后章节答案期末考试题库2023年1.画小信号等效电路时，恒定电流源视为。

答案:开路2.模拟集成电路设计中可使用小信号分析方法的是。

答案:增益3.模拟集成电路设计中可使用大信号分析方法的是（）。

答案:输出摆幅4.题1-1-1 中国高端芯片联盟正式成立时间是：。

答案:2016年7月5.题1-1-2 如下不是集成电路产业特性的是：。

答案:低风险6.题1-1-3 摩尔定律是指集成电路上可容纳的晶体管数目，约每隔：个月便会增加一倍，性能也将提升一倍。

答案:187.MOS管的小信号模型中，体现沟长调制效应的参数是（）。

答案:8.工作在饱和区的MOS管，可以被看作是一个。

答案:电压控制电流源9.下图中的MOS管工作在区（假定Vth=0.7V）。

【图片】答案:饱和区10.一个MOS管的本征增益表述错误的是。

答案:与MOS管电流无关11.工作在区的MOS管，其跨导是恒定值。

答案:饱和12.MOS管中相对最大的寄生电容是。

答案:栅极氧化层电容13.MOS管的小信号输出电阻【图片】是由MOS管的效应产生的。

答案:沟长调制14.题1-1-4 摩尔定律之后，集成电路发展有三条主线，以下不是集成电路发展主线的是：。

答案:SoC15.题1-1-5 单个芯片上集成约50万个器件，按照规模划分，该芯片为：。

答案:VLSI16.题1-1-6 年发明了世界上第一个点接触型晶体管。

答案:194717.题1-1-7 年发明了世界上第一块集成电路。

答案:195818.题1-1-8 FinFET等多种新结构器件的发明人是：。

答案:胡正明19.题1-1-9 集成电路代工产业的缔造者：。

答案:张忠谋20.题1-1-10 世界第一块集成电路发明者：。

答案:基尔比21.MOS管一旦出现现象，此时的MOS管将进入饱和区。

答案:夹断22.MOS管从不导通到导通过程中，最先出现的是。

答案:耗尽23.在CMOS模拟集成电路设计中，我们一般让MOS管工作在区。

集成电路设计基础教学大纲集成电路设计基础教学大纲随着科技的不断进步和发展，集成电路设计作为现代电子工程的核心领域，扮演着越来越重要的角色。

为了培养具备集成电路设计基础知识和技能的电子工程师，制定一份完善的教学大纲是至关重要的。

一、引言在引言部分，我们可以简单介绍集成电路设计的背景和重要性。

可以提及集成电路设计在现代电子产品中的广泛应用，以及培养学生在该领域的技能和知识的必要性。

二、课程目标在这一部分，我们可以明确列出集成电路设计课程的目标。

例如，培养学生掌握集成电路设计的基本概念和原理，了解各种集成电路的特点和应用，掌握常见的集成电路设计工具和技术，以及培养学生解决实际问题的能力。

三、课程内容在这一部分，我们可以详细介绍集成电路设计课程的具体内容。

可以从基础知识开始，逐渐深入到高级的设计技术。

以下是一个可能的课程内容列表：1. 集成电路设计基础知识- 集成电路的定义和分类- 集成电路的特点和优势- 集成电路的发展历程2. 集成电路设计流程- 集成电路设计的基本流程和步骤- 集成电路设计中的仿真和验证- 集成电路设计中的布局和布线3. 集成电路设计工具- 常见的集成电路设计软件和工具- 集成电路设计工具的使用方法和技巧- 集成电路设计工具的发展趋势4. 常见的集成电路设计技术- 数字集成电路设计技术- 模拟集成电路设计技术- 混合信号集成电路设计技术5. 集成电路设计实践- 实际集成电路设计案例分析- 集成电路设计项目实践- 集成电路设计的实验和实操四、教学方法在这一部分，我们可以介绍适用于集成电路设计课程的教学方法。

可以包括理论讲授、实验和实操、案例分析、小组讨论等。

同时，我们还可以强调学生的主动参与和实践能力的培养。

五、教学评估在这一部分，我们可以说明集成电路设计课程的评估方式和标准。

可以包括考试、实验报告、项目作业、课堂表现等。

同时，我们还可以强调评估的公正性和客观性。

六、教材和参考资料在这一部分，我们可以列出适用于集成电路设计课程的教材和参考资料。
