手机PTCRB认证 狄德海 （夏新移动通讯有限公司 厦门361022）

摘要：手机出口到北美地区，需要做PTCRB认证。本文介绍手机PTCRB认证的流程、认证测试内容、认证过程中的注意事项，做为出口到北美地区的手机厂家做PTCRB认证的一个参考。

关键词：PTCRB认证；FCC认证；OTA测试 1、 概述 PTCRB是PCS Type Certification Review Board的缩写，是手机出口到北美地区需要做的认证。这个PTCRB认证属于自愿性质的认证，不是国家法律所强制的，但确是所有PTCRB成员运营商所重视的，没有经过PTCRB认证的手机，运营商是不会接受的，消费者也是不认可的。因此PTCRB认证被认为准强制认证。北美PTCRB的测试内容和欧洲GCF测试内容基本相同，也是按照同样的3GPP测试标准进行测试的，但测试频段是有差别的，PTCRB的测试频段为GSM850、GSM1900、WCDMA1900，而GCF的测试频段是GSM900、GSM1800、WCDMA2100。 2、 PTCRB认证流程 要完成PTCRB认证，需要符合以下几个技术要求： 一、 GSM和WCDMA手机，需要按照PTCRB的永久参考文件NAPRD03的要求进行测试。 二、 需要测试手机的天线性能OTA（OVER THE AIR）。 三、 需要做FCC认证 以上三点都满足了，才能完成PTCRB认证。 申请PTCRB认证的流程如下，见图1。实际认证过程举例见图2。

手机制造商申请一个PTCRB网站的登录帐号和密码

在PTCRB网站上在线申请PTCRB认证 选择认证类型（有三种认证类型：原型机认证申请、改型机认证申请，工程变更申请）

选择CTIA授权的认证测试实验室CATL 认证测试实验室CATL测试完成后，提交所有的测试报告到PTCRB网站上

手机制造商提交相关的文档和声明文件，并向CTIA组织提交认证费用

CTIA组织审核所有的测试报告和文档，审核通过后把该产品在PTCRB网站上列出。认证完成。 图1 PTCRB认证流程 PCS Type Certification Process

Admin Additional Requirements for Type Certification (FCC, SAR...)

Certificate and Seal

Doc. File of Handset Manufacturer• 3GPP GERAN TS 051.010 Test Report of accredited test house

• FCC

A B

D

C Common Understanding of Type Certification NAPRD.03; NAPRD.xx; Advisory Notes

PTCRPTCRB(3GPP GERAN TS 051.010 Spec.)

MoU

TestEquipmentManufacturerr

ANSI

(T1P1.5),ETSI

problems, liaison- statements

inform Members:•Administrator•Operator•test house•(Manufacturer)

PVG(PCSValidationGroup)

GSM TWG and GCF

Standards Inform

Inform 图2 PTCRB 认证过程举例 3、PTCRB一致性测试 PTCRB一致性测试的内容主要包括射频测试、协议测试、音频测试、SIM测试、杂散测试这五类内容。每类内容又包含了很多具体的测试例子。GSM部分的测试标准按照3GPP TS 51.010标准来执行，WCDMA部分的测试标准比较多，射频按照3GPP TS 34.121来执行，协议按照3GPP TS 34.123来执行，音频按照3GPP TS 26.132来执行，SIM按照3GPP TS 31.121和ETSI EN 102 230来执行。 PTCRB认证的版本（NAPRD03 VERSION）必须是最新的版本，截至到2008年4月份，PTCRB NAPRD03最新的版本是4.0，基本上PTCRB组织每3个月会更新一次NAPRD版本 4、FCC认证 FCC认证是出口到北美地区所强制的认证，FCC也是安全性认证，不是性能方面的认证。FCC认证的内部包括RF（射频）和EMC（电磁兼容）以及SAR（比吸收率）三方面内容。RF和EMC按照FCC PART 22/24标准来测试，SAR按照OET BULLETIN 65标准来测试，FCC SAR的标准值是1.6W/kg。FCC测试通过后，也会被列出在FCC网站上。 FCC认证过程中需要FCC ID。FCC ID的格式为XXX123…，XXX代表授权码，由FCC组织授权，每个申请者（公司）只有一个唯一的授权码。123…代表产品码，最大的位数是14位，并且只能是英文、数字或“－”，空格之类的都是不允许的。每个通过FCC认证的产品都会有一个FCC ID码的。 5、OTA测试 OTA-OVER THE AIR（空中性能测试），与传导性能测试对应，进行空间三维测量。自2004年8月开始，北美采纳CTIA OTA测试计划做为其认证规范，移动终端申请北美的PTCRB认证，必须通过OTA测试。并且欧美绝大多数运营商VODAFONE、ATT、T-MOBILE等都将OTA测试做为其准入测试。 OTA主要测试手机天线的TRP和TIS性能。TRP是总辐射功率，是天线发射性能的测试，测试TRP时候，手机处于最大功率发射状态。TIS是总全向灵敏度，是天线接收性能的测试，测试TIS时候，手机也是处于最大发射功率状态。 OTA测试需要在自由空间和人头模型两个测试环境下进行。人头模型下的测量值比自由空间的测量值要差5个DB左右。 OTA的测试规范为《CTIA Test Plan for Mobile Stations RF Power and Receiver Performance》，2005年4月出版了2.1版本。目前OTA测试标准中没有限定值，测量值不管是多少都是符合OTA要求的，都是可以进行PTCRB认证的。但运营商本身会对OTA的TIR/TRP的测量值给个限定值的。除了满足PTCRB OTA的测试要求，还要满足运营商本身的要求，所以OTA的测试通过还是比较困难些的。

6、PTCRB 认证类型 PTCRB认证类型有三种，有原型机认证（Initial Certification）、改型机认证（Variant Certification）和工程变更认证（ECO- Engineering Change Order），下面介绍这三种类型的区分，以便在申请PTCRB认证时比较好选择。 原型机认证，这个比较好理解，就是这个产品之前相关联的型号都没有做过PTCRB认证，是首次申请做PTCRB认证的。 改型机认证，申请做认证的产品和之前做过PTCRB认证的产品（parent product）相类似，但却有独立的产品型号或者名称。认证实验室会根据这个产品与之前的认证过的产品区别改动的大小，来决定是否测试部分项目还是不需要测试。 工程变更认证，是之前做过认证的产品在软件或硬件上的版本升级，但产品的名称、型号以及FCC ID都是相同的。 这三种类型的认证申请，在PTCRB CERTIFICATION费用上是不同的。原型机认证的费用是12500美元，改型机认证是3125美元。工程变更认证0美元。根据不同的认证需求来选择相应的认证申请。

7、PTCRB认证中注意事项 PTCRB认证中牵涉的测试内容太多，牵涉的环节也比较多，稍有不甚，就会影响到整个PTCRB的认证进度。我公司在这两年内做了几款产品的PTCRB认证，我对在PTCRB认证过程中需要注意的几点介绍给大家，对大家了解PTCRB认证以及加快PTCRB认证通过的进度是很好帮助的。 一、选择CTIA授权的实验室，并考察实验室的测试能力 PTCRB认证测试必须选择CTIA授权的实验室进行测试。CTIA授权的实验室可以在CTIA网站上查到。根据你公司所关注的因素，比如测试地点、测试周期、测试费用等因素，选择你认为合适的实验室。在确定这个实验室前，还要考察这个实验室的测试能力，要保证在他自己的实验室里完成90％以上的测试项才可以，否则外包测试内容过多的话，由于管理的复杂性，会影响到整个PTCRB认证的进度的。当然，也很少有实验室能进行100％测试项的测试，或多或少都会外包一小部分测试项的。 二、测试内容的安排要合理 PTCRB认证包括PTCRB一致性测试、FCC测试、OTA测试，其中一致性测试所占用的时间比较长，需要提前安排测试。在PTCRB一致性测试过程中，安排FCC测试和OTA测试。由于OTA测试必须是最终硬件版本的，所以要在硬件版本确定后才安排OTA测试，否则之前版本的OTA测试报告是不能被PTCRB所认可的。另外，OTA的TIS/TRP一般很难通过运营商的限值的，特别是在人头模型环境下。所以在正式OTA测试前，最好在天线厂家调试好性能。 三、手机厂家需要提交的文档要提前准备好 在做原型机认证和改型机认证时，手机厂家要提交如下一些文档 Declaration of Air Interface Compliance 声明手机符合PTCRB所采用的3GPP规范

合集下载

手机CTA认证流程详解

手机CTA认证流程详解


杂散
• 辐射杂散 • 传导杂散
无委的测试项目
客户提供 调试样机 是否预测
否 是
预测、协商预 测费用
SIM调试样机
测试样机 送测
备用机留 SIM北京办
测试是否 有问题 否
是
SIM北京办 调试解决
通过CTA
SIM归还备用机
其中注意键盘“＋”；提供测试USB数据接口的线；耳机
������电池性能、充电器的安全性 包装，外观和装配
其中注意外观测试中的产品标志中的产品名称必须为“GSM 双频GPRS功能数字移动电话机”； IMEI号码必须一致。
ＴＭＣ的样机分配
“受理中心”从１２台样机中，随机分配６台样机给 ＴＭＣ实验室。
泰尔实验室对６台样机做以下分配：
1#~3# 做音频测试 1#~5# 做射频测试 泰尔样机 1#~6# 6#用作功能测试 4#~5# 做寿命测试 4#或5# 做跌落测试 1#~3# 做GPRS测试
泰尔的测试项目
射频测试（900MHz，1800MHz） ������音频测试 ������环境适应性测试 振动，高低温，湿热均测3台，跌落测1台 ������GPRS业务与功能，射频测试（900MHz，1800MHz） ������寿命：按键寿命，翻盖寿命 ������业务与功能测试
器测试）
电压暂降和短时终端抗扰度（需要连接充电器测试） 电磁辐射性能（SAR）（尚未有明确的测试限值要求） 安全性能
MTnet的测试项目
������位置登记/位置更新 ������电信业务 ������GPRS业务 ������与不同厂家的基站/交换的兼容性（切换） ������与不同的移动通信运营公司（如：中国移动，中 国联通）的兼容性 ������在北京城区、近郊、远郊的通信效果 ������在有无双频覆盖区域的通信效果 ������在固定、低速移动和告诉移动中的通信效果 ������在移动中进行较长时间通话的通信效果

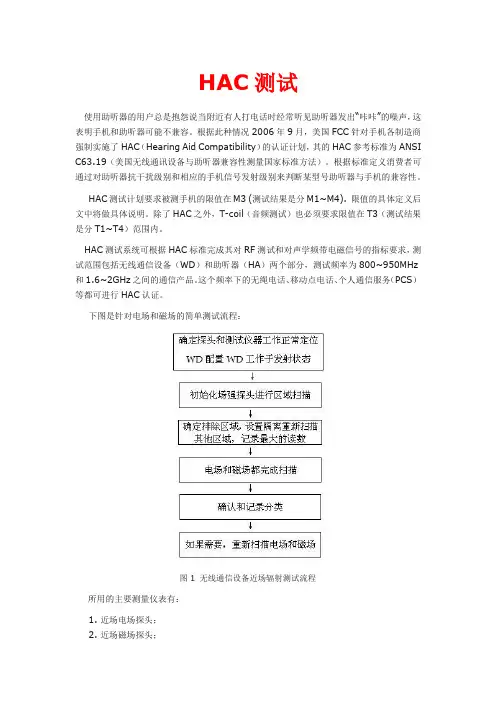

HAC测试
