手机CTA认证流程详解
- 格式:pdf
- 大小:356.48 KB
- 文档页数:12
LTE,通用移动通信技术的长期演进,是基于3G基础上的世界先进技术,目前,LTE分为TD-LTE,FDD-LTE。
在中国,需要做的认证为CCC,SRRC,CAT认证。
就终端类产品申请SRRC,CTA认证,做如下介绍。
一,SRRC认证:
中国无线电产品型号准入认证,在国家无线电检测中心申请受理,测试周期在10个工作日出报告,核准证办理需要10个工作日。
申请资料准备:填写申请表,提供产品说明书,产品电路图,结构图,产品照片,公司介绍,公司营业执照,ISO9000证书,产品铭牌。
申请样机:6套样机,包括电池,电源。
1根射频线。
测试内容:涉及到的测试频段为GSM900,DCS1800,射频性能,传导杂散发射,辐射杂散。
检测依据为:YD1214-2006,YD1215-2006,YD1032-2000.
测试内容:
1)RMS相位误差,2)频率容限;3)功率控制;4)射频输出调制频谱;5)传导杂散发射;6)峰值相位误差;7)最大平均功率;8)突发时间功率关系;9)射频输出切换频谱;10)静态参考灵敏度;11)辐射杂散发射。
二CTA认证:
1.测试流程:
2.申请进网所需要的资料:
3.测试周期:2-3周完成测试
4.测试样品要求:EMC需要3台样机,性能需要6台样机。
射频线需要3根。
5.测试费用:根据模式的不同,费用不同。
6.测试项目:
性能测试:LTE业务测试,射频接收性能,数据接收性能,信息安全协议,TD-LTE协议,卡与终端的互通性能,网络互通性,电磁互通性能,电磁信息安全。

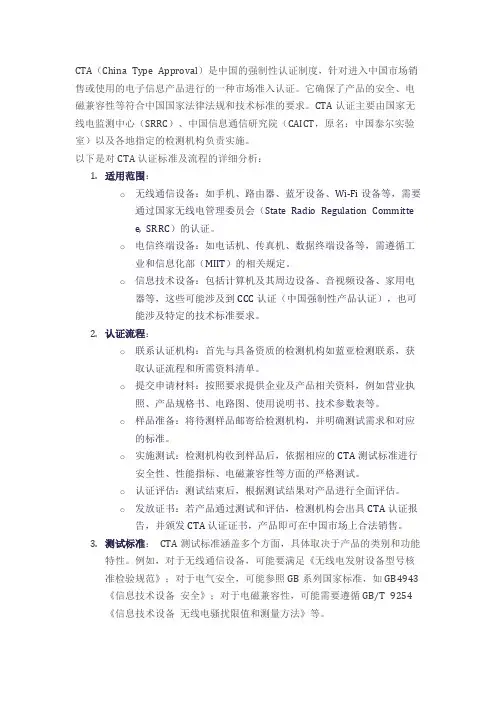

CTA(China Type Approval)是中国的强制性认证制度,针对进入中国市场销售或使用的电子信息产品进行的一种市场准入认证。
它确保了产品的安全、电磁兼容性等符合中国国家法律法规和技术标准的要求。
CTA认证主要由国家无线电监测中心(SRRC)、中国信息通信研究院(CAICT,原名:中国泰尔实验室)以及各地指定的检测机构负责实施。
以下是对CTA认证标准及流程的详细分析:1.适用范围:o无线通信设备:如手机、路由器、蓝牙设备、Wi-Fi设备等,需要通过国家无线电管理委员会(State Radio Regulation Committee, SRRC)的认证。
o电信终端设备:如电话机、传真机、数据终端设备等,需遵循工业和信息化部(MIIT)的相关规定。
o信息技术设备:包括计算机及其周边设备、音视频设备、家用电器等,这些可能涉及到CCC认证(中国强制性产品认证),也可能涉及特定的技术标准要求。
2.认证流程:o联系认证机构:首先与具备资质的检测机构如蓝亚检测联系,获取认证流程和所需资料清单。
o提交申请材料:按照要求提供企业及产品相关资料,例如营业执照、产品规格书、电路图、使用说明书、技术参数表等。
o样品准备:将待测样品邮寄给检测机构,并明确测试需求和对应的标准。
o实施测试:检测机构收到样品后,依据相应的CTA测试标准进行安全性、性能指标、电磁兼容性等方面的严格测试。
o认证评估:测试结束后,根据测试结果对产品进行全面评估。
o发放证书:若产品通过测试和评估,检测机构会出具CTA认证报告,并颁发CTA认证证书,产品即可在中国市场上合法销售。
3.测试标准:CTA测试标准涵盖多个方面,具体取决于产品的类别和功能特性。
例如,对于无线通信设备,可能要满足《无线电发射设备型号核准检验规范》;对于电气安全,可能参照GB系列国家标准,如GB4943《信息技术设备安全》;对于电磁兼容性,可能需要遵循GB/T 9254《信息技术设备无线电骚扰限值和测量方法》等。

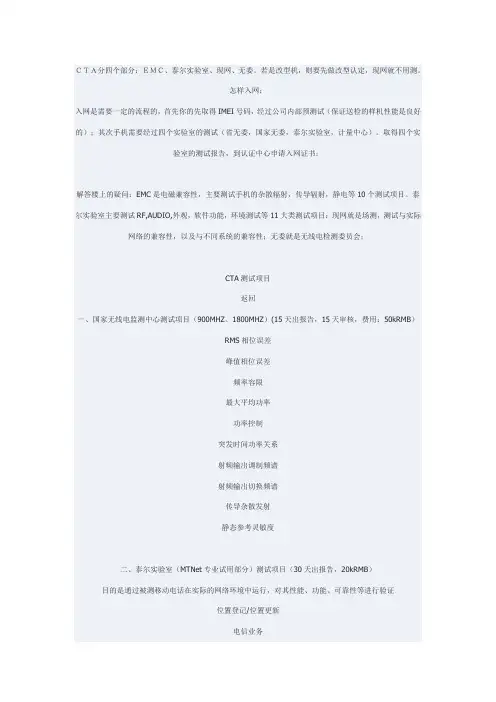

CTA分四个部分:EMC、泰尔实验室、现网、无委。
若是改型机,则要先做改型认定,现网就不用测。
怎样入网:入网是需要一定的流程的,首先你的先取得IMEI号码,经过公司内部预测试(保证送检的样机性能是良好的);其次手机需要经过四个实验室的测试(省无委,国家无委,泰尔实验室,计量中心)。
取得四个实验室的测试报告,到认证中心申请入网证书;解答楼上的疑问:EMC是电磁兼容性,主要测试手机的杂散辐射,传导辐射,静电等10个测试项目。
泰尔实验室主要测试RF,AUDIO,外观,软件功能,环境测试等11大类测试项目;现网就是场测,测试与实际网络的兼容性,以及与不同系统的兼容性;无委就是无线电检测委员会;CTA测试项目返回一、国家无线电监测中心测试项目(900MHZ、1800MHZ)(15天出报告,15天审核,费用:50kRMB)RMS相位误差峰值相位误差频率容限最大平均功率功率控制突发时间功率关系射频输出调制频谱射频输出切换频谱传导杂散发射静态参考灵敏度二、泰尔实验室(MTNet专业试用部分)测试项目(30天出报告,20kRMB)目的是通过被测移动电话在实际的网络环境中运行,对其性能、功能、可靠性等进行验证位置登记/位置更新电信业务GPRS业务与不同厂家的基站/交换厂家的兼容性(切换)与不同的移动通讯运营公司(如:中国移动,中国联通)的兼容性(切换)在城区、近郊、远郊的通信效果在有无双频覆盖区域的通信下效果在固定、低速移动和高速移动中的通信效果在移动中进行较长时间通话的通信效果三、泰尔实验室测试项目(传输所)(30天出报告,100kRMB)包装、外观和装配业务与功能测试900MHZ频段GSM射频性能1800MHZ频段GSM射频性能环境适应性测试1、低温试验2、高温试验3、恒定湿热试验4、振动试验5、跌落试验寿命试验1、按键的寿命2、翻盖(滑盖)的寿命电池性能充电器的安全性音频性能(7项)8月1日以后执行四、EMC测试项目(15天出报告,87kRMB)骚扰测量1、辐射杂散骚扰2、辐射连续骚扰3、传导连续骚扰抗扰度试验静电放电抗扰度辐射骚扰抗扰度电快速瞬变脉冲群抗扰度浪涌(冲击)抗扰度射频场感应的传导骚扰抗扰度电压暂降和短时中断抗扰度在2004年8月1日起, 强制执行安全性测试".手机电磁辐射测试项目(SAR)作为参考项目, l 该项目将在1年到1年半之后强制执行.目前仅作为预测试项目在泰尔实验室EMC计量中心进行测试, 测试报告只给出SAR值, 不进行合格判定.l 从会议结束之日起受理的CTA测试, 抽检手机将相应增加至少1台(套)用于SAR测试.。
手机进网许可证办理流程在国内,手机如果上市销售必须要获得工信部电信设备认证中心的一系列认证,并获得《进网许可证》、国家无委的《型号核准证》、CQC的《3证书》才可以,但是如果有通话功能的移动通讯终端(有SIM 卡)必须获得上述三证,如果获得上述三证的前提是申请企业必须获得工信部电信设备认证中心的认证,也就是大家俗称的“手机牌照”,手机牌照已经取消了,改为工信部的审批,其实流程还是一样,只不过门槛低了很多,在手机的产业聚集地深圳,我们找到了在手机进网许可证(CTA)办理中介服务行业里打拼10余年的深圳市泰尔产品认证服务有限公司,该公司是获得工信部电信设备管理中心备案的中介服务公司,经过沟通,他们对申请流程做了详细的介绍:一、送检1、样机检测准备事项:1.1、申请企业已经获得工信部审批(原手机牌照);1.2、整个检测过程中大约需要25-40台机器(如果时间不是很急可以适当减少样机数量)1.3、相关申请报告以及其他资料;费用:检测费根据手机制式以及功能不一样费用也不一样:注:下述检测费用根据送检产品的功能、制式不同检测费会有浮动,但所有检测费均为实验室按国家规定标准收费,以实验室的《收费通知》为准。
4、北京无委测试检测机构:国家无线电检测中心检测目的:无线电检测中心测试通过后,获得无线电发射设备型号核准证;检测周期:测试及出报告加急需10个工作日,核准证办理10个工作日,总计20个工作日检测项目:频段GSM900、DCS1800射频性能,传导杂散发射,辐射杂散。
检测依据:YD1214-2006,YD1215-2006,YD1032-2000测试内容:⑴RMS相位误差;⑵频率容限;⑶功率控制;⑷射频输出调制频谱;⑸传导杂散发射;⑹峰值相位误差;⑺最大平均功率;⑻突发时间功率关系;⑼射频输出切换频谱;⑽静态参考灵敏度。
⑾辐射杂散发射测试样机:6部(配电池及充电器)测试配件:假电池2块;地址:深圳市宝安区33区裕安二路129号射频测试线1根(需标注衰减补偿值);测试资料:①核准无线电发射设备型号申请表1份;②送检样品技术申报确认单1份;③GSM移动台电池申明表1份;④技术手册3份(带彩照)⑤用户手册3份;注:改型机无委测试时需提供改型机和原型机技术手册、彩照各3 份;5、现网(模拟网)检测机构:北京传输研究所检测目的:测试手机与各个厂家的基站的兼容性及通信效果。
Wifi /BT测试方法一:测试样机如下图线损衰减1.5db二测试环境:电脑需安装QRCT工具,高通驱动,及ADB 命令环境;ADB 命令环境打开adb文件夹,调用就可以了,也可以放在C:\Documents and Settings\user文件夹下,开始菜单-cmd调用。
三:测试步凑1:打开usb调试:设置--------关于手机--------连续点击版本号--------直至提示您已处于开发模式--------返回到设置菜单----------进入开发者选项---------勾选USB调试框2:输入命令:电脑开始,运行,cmd然后输入如下红色字体命令:•C:\Documents and Settings\guohai.zheng>adb remount•remount succeeded•C:\Documents and Settings\guohai.zheng>adb root•adbd is already running as root••C:\Documents and Settings\guohai.zheng>adb shell•root@ SS016:/ # su•su•root@SS016:/ # ps | grep ptt*•ps | grep ptt*•root 8 2 0 0 c018fc84 00000000 S rcu_preempt •root 57 2 0 0 c0133fb4 00000000 S crypto •root 134 2 0 0 c0162eb0 00000000 S irq/328-synapti•wifi 264 1 3964 824 ffffffff b6efec6c S /system/bin/ptt_socket_ap•p•root@SS016:/ # kill -9 264•kill -9 264•root@SS016:/ # ps | grep ptt*•ps | grep ptt*•root 8 2 0 0 c018fc84 00000000 S rcu_preempt •root 57 2 0 0 c0133fb4 00000000 S crypto •root 134 2 0 0 c0162eb0 00000000 S irq/328-synapti•root@SS016:/ # insmod /system/lib/modules/wlan.ko con_mode=5•insmod /system/lib/modules/wlan.ko con_mode=5•root@SS016:/ # ptt_socket_app -f•ptt_socket_app -f•root@SS016:/ #•输入的命令如下图3:高通QRCT工具控制手机发射wifi信号:然后连上高通QRCT工具可以进行非信令测试。
手机要获得进网许可证,即要通过CTA认证。
CTA认证包含了四个部分:1、无委的型号核准,通过后可以获得型号核准证2、泰尔或威尔克的性能测试,通过后可以获得性能测试报告3、TMC的EMC和安全测试,通过后获得EMC测试报告和安全的测试报告4、MTNET(数字移动通信模拟试验网)的专业试用,通过后获得专业试用报告只有获得了上面4种报告后才能申请获得进网许可证手机的CT A认证测试流程1、需要提供实验室的相关文档,包括实验室管理,不确定度评定,测试手册等2、需要提供报告样本(按CTIA标准给定样式)3、在准备好材料后,提交给CTIA相关评审部门,申请验收。
4、CTIA确定验收时间5、现场验收。
(包括文档审核,实验室硬件验收,测试人员素质——主要看操作熟练程度以及测试准确度)。
6、验收专家提出改进意见,修改后提交,合格,大概一个月后发执照。
整个流程估计需要三个月到半年摩尔实验室手机CTA测试优势:MORLAB推行一站式服务,将您从繁复的进网流程中解放出来!拥有亚洲最大的手机性能测试基地,可以测量包括2G到3G的GSM,CDMA等移动通信终端产品;拥有国际最先进水平的10米法电波暗室一个,5米法全电波暗室一个,3米法电波暗室二个,OTA(天线专用测试)电波暗室一个,屏蔽室20个,测试频率达到40GHz,超过军标要求,这也是目前国内最大的EMC实验群;拥有华南唯一的手机SAR测试系统,未来将包含HAC测试能力;拥有针对欧洲标准的先进的数字模拟音频、视频抗干扰TS9980测试系统;拥有满足国内外标准的高清数字电视性能测试系统;自行研制开发了光伏(PV)组件国际标准测试能力;CCC 是电子产品要进入国内市场销售, 必须通过国家强制性测试.CTA主要是国内入网所用,手机等通信产品要进入市面销售,需要拿到国家信息产业部等部门做备案, 其中包含了CCC认证. 只有全部通过CTA四个部分, 才能够拿到入网证, 可以正式进入国内市场销售CCC和CTA两者有什么区别?CCC:CHINA COMPULSORY CERTIFICA TIONCTA:CHINA TYPE APPROV ALCCC 是电子产品要进入国内市场销售, 必须通过国家强制性测试.CTA主要是国内入网所用,手机等通信产品要进入市面销售,需要拿到国家信息产业部等部门做备案, 其中包含了CCC认证. 只有全部通过CTA四个部分, 才能够拿到入网证, 可以正式进入国内市场销售CCC 是电子产品要进入国内市场销售, 必须通过国家强制性测试.CTA主要是国内入网所用,手机等通信产品要进入市面销售,需要拿到国家信息产业部等部门做备案, 其中包含了CCC认证. 只有全部通过CTA四个部分, 才能够拿到入网证, 可以正式进入国内市场销售CCC 是电子产品要进入国内市场销售, 必须通过国家强制性测试.CTA主要是国内入网所用,手机等通信产品要进入市面销售,需要拿到国家信息产业部等部门做备案, 其中包含了CCC认证. 只有全部通过CTA四个部分, 才能够拿到入网证, 可以正式进入国内市场销售CCC 是电子产品要进入国内市场销售, 必须通过国家强制性测试.CTA主要是国内入网所用,手机等通信产品要进入市面销售,需要拿到国家信息产业部等部门做备案, 其中包含了CCC认证. 只有全部通过CTA四个部分, 才能够拿到入网证, 可以正式进入国内市场销售CCC 是电子产品要进入国内市场销售, 必须通过国家强制性测试.CTA主要是国内入网所用,手机等通信产品要进入市面销售,需要拿到国家信息产业部等部门做备案, 其中包含了CCC认证. 只有全部通过CTA四个部分, 才能够拿到入网证, 可以正式进入国内市场销售CCC 是电子产品要进入国内市场销售, 必须通过国家强制性测试.CTA主要是国内入网所用,手机等通信产品要进入市面销售,需要拿到国家信息产业部等部门做备案, 其中包含了CCC认证. 只有全部通过CTA四个部分, 才能够拿到入网证, 可以正式进入国内市场销售CCC是中国强制性产品认证。
【关键字】精品GSM手机CTA入网认证流程一、CTA认证简介1、什么是CTA国家对接入公用电信网使用的电信终端设备、无线电通信设备和涉及网间互换的电信设备实行进网许可制度。
电信设备必须获得进网许可证;未获得进网许可证的,不得接入公用电信网使用和在国内销售。
2、电信设备入网认证证书进网许可证,国家对接入公用电信网使用的电信终端设备、无线电通信设备和涉及网间互联的电信设备实行进网许可证制度。
实行进网许可证制度的电信设备必须获得信息产业部颁发的进网许可证;未获得进网许可证的,不得接入公用电信网使用和在国内销售。
进网许可证证书包含证书编号、申请单位、生产企业、设备名称、设备型号、产地、备注、证书签发日期、证书有限日期。
进网许可证一般有效期为3年。
3、认证流程4、认证机构网址:MTNET:电信设备入网受理中心:CCC受理中心:TTL中国泰尔实验室:WLLC威尔克:TMC电信设备计量中心:国家无线电管理委员会:5、手机认证在实验室尝试的时间和费用:手机相关认证的实验室尝试时间和费用依据厂家提供资料的完整性和手机具体尝试的次数不同而不同,同时也决定于审批报告的速度和一些意外情况,如果一切条件顺利大概的时间如下(以下按工作日):(1)MTNET:2万,尝试时间:1个月(2)EMC:12万左右,尝试时间:20天;如果尝试出现问题,收费如下:杂散900/1800高频1500/台,低频750/台,ESD1000/台,辐射骚扰3800/一次。
(3)TTL:53840元左右,尝试时间:20天;音频调试500块一次,如果送测,另加1000/台;泰尔射频4000/次。
(4)无委:50000元,有蓝牙再加30000元,尝试加取证大概45天左右,如客户要求加急尝试,国家无委承诺在10个工作日内尝试完成,费用为15000元,现在大部分客户都加急。
二、送测的样机(包括各种附件)以及资料的准备1、客户须提供处理样机的数量实验室正式送测的样机数量如下:(1)TTL(WLLC)6pcs 抽样(2)TMC 6pcs 抽样(3)国家无委6pcs ,如果带蓝牙,另外加3pcs(4)MTNET 2pcs(5)受理中心1pcs总数为24pcs(如不带蓝牙为21pcs),算上备用样机以及处理时的损耗,需要客户提供至少30台样机做处理。

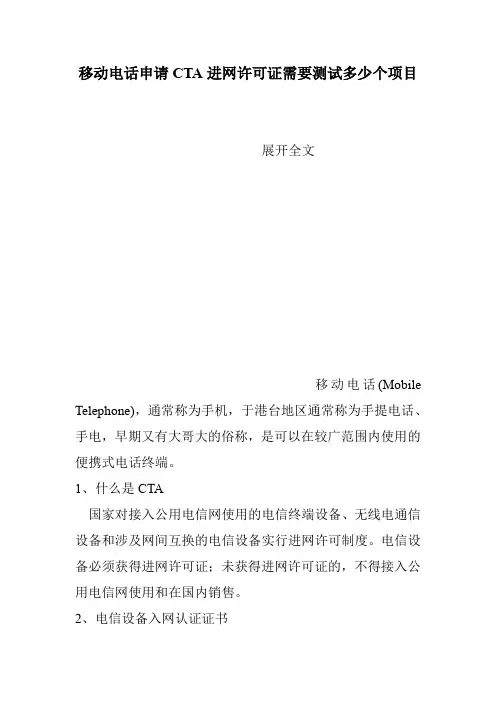

移动电话申请CTA进网许可证需要测试多少个项目展开全文移动电话(Mobile Telephone),通常称为手机,于港台地区通常称为手提电话、手电,早期又有大哥大的俗称,是可以在较广范围内使用的便携式电话终端。
1、什么是CTA国家对接入公用电信网使用的电信终端设备、无线电通信设备和涉及网间互换的电信设备实行进网许可制度。
电信设备必须获得进网许可证;未获得进网许可证的,不得接入公用电信网使用和在国内销售。
2、电信设备入网认证证书进网许可证,国家对接入公用电信网使用的电信终端设备、无线电通信设备和涉及网间互联的电信设备实行进网许可证制度。
实行进网许可证制度的电信设备必须获得信息产业部颁发的进网许可证;未获得进网许可证的,不得接入公用电信网使用和在国内销售。
进网许可证证书包含证书编号、申请单位、生产企业、设备名称、设备型号、产地、备注、证书签发日期、证书有限日期。
进网许可证一般有效期为3年。
需要提供以下测试报告一、无委(型号核准认证测试报告):检测目的:通过无线电检测中心测试通过后,获得无线电发射设备型号认证证书(无委核准证)检测周期:3周测试内容:⑴RMS相位误差;⑵频率容限;⑶功率控制;⑷射频输出调制频谱;⑸传导杂散发射;⑹峰值相位误差;⑺最大平均功率;⑻突发时间功率关系;⑼射频输出切换频谱;⑽静态参考灵敏度;⑾辐射杂散发射;二、现网(MTNET)测试报告:检测目的:测试手机与各个厂家的基站的兼容性及通信效果。
检测周期:15个工作日测试内容:⑴位置更新测试;⑵电信业务测试;⑶与不同厂家的基站的兼容(切换)测试;⑷与不同的移动通信运营公司的兼容性;⑸在城区、近郊、远郊的通信效果测试;⑹在有无双频覆盖区域的通信效果测试;⑺在固定、低速移动和高速移动中的通信效果测试;⑻在移动中进行较长时间通话的通信效果测试;⑼GPRS业务测试(MTNET)。
三、EMC测试报告:检测目的:检验样品的电磁兼容性是否符合国家及行业标准,并出具检测报告。

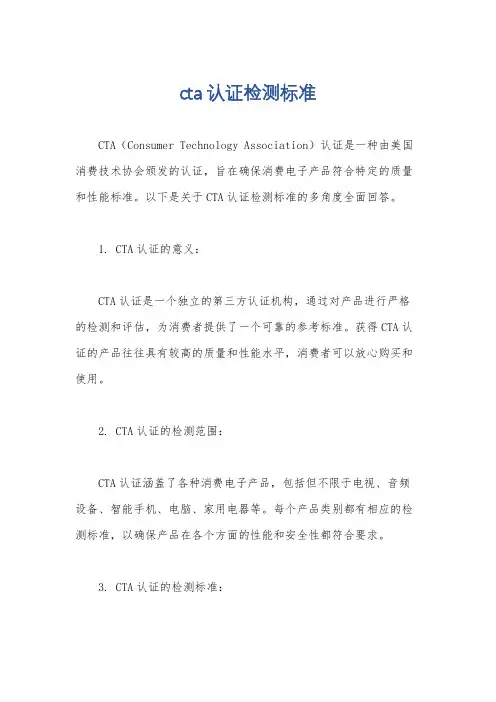

cta认证检测标准CTA(Consumer Technology Association)认证是一种由美国消费技术协会颁发的认证,旨在确保消费电子产品符合特定的质量和性能标准。
以下是关于CTA认证检测标准的多角度全面回答。
1. CTA认证的意义:CTA认证是一个独立的第三方认证机构,通过对产品进行严格的检测和评估,为消费者提供了一个可靠的参考标准。
获得CTA认证的产品往往具有较高的质量和性能水平,消费者可以放心购买和使用。
2. CTA认证的检测范围:CTA认证涵盖了各种消费电子产品,包括但不限于电视、音频设备、智能手机、电脑、家用电器等。
每个产品类别都有相应的检测标准,以确保产品在各个方面的性能和安全性都符合要求。
3. CTA认证的检测标准:CTA认证的检测标准是根据行业标准和技术要求制定的,具体标准会根据不同的产品类型和功能进行调整。
一般来说,CTA认证的检测标准包括但不限于以下几个方面:性能测试,包括产品的功耗、速度、分辨率、音质等方面的测试,以确保产品在正常使用情况下具有良好的性能表现。
安全测试,包括电气安全、防火防爆、辐射等方面的测试,以确保产品在使用过程中不会对用户的安全造成威胁。
兼容性测试,包括产品与其他设备的兼容性测试,以确保产品可以正常连接和交互。
可靠性测试,包括产品的耐久性、稳定性、可靠性等方面的测试,以确保产品在长时间使用中不会出现故障或损坏。
4. CTA认证的流程:获得CTA认证的产品需要经过一系列的测试和评估。
首先,制造商需要提交产品样品和相关技术文件给CTA认证机构。
然后,认证机构会对产品进行全面的检测和评估,包括实验室测试和现场评估。
最后,认证机构会根据测试结果和评估报告来决定是否颁发CTA认证。
总结起来,CTA认证是一种独立的第三方认证,通过严格的检测和评估,确保消费电子产品符合特定的质量和性能标准。
获得CTA认证的产品往往具有较高的质量和性能水平,消费者可以放心购买和使用。
CTA认证是什么,CTA认证申请流程是什么?一、CTA认证简介1、什么是CTA国家对接入公用电信网使用的电信终端设备、无线电通信设备和涉及网间互换的电信设备实行进网许可制度。
电信设备必须获得进网许可证;未获得进网许可证的,不得接入公用电信网使用和在国内销售。
2、电信设备入网认证证书进网许可证,国家对接入公用电信网使用的电信终端设备、无线电通信设备和涉及网间互联的电信设备实行进网许可证制度。
实行进网许可证制度的电信设备必须获得信息产业部颁发的进网许可证;未获得进网许可证的,不得接入公用电信网使用和在国内销售。
进网许可证证书包含证书编号、申请单位、生产企业、设备名称、设备型号、产地、备注、证书签发日期、证书有限日期。
进网许可证一般有效期为3年。
3、CTA认证流程一、摸底测试摸底机构:中心实验室及其它检测中心摸底目的:保证入网检测顺利通过。
摸底周期:无委2天、EMC/华夏准测3天、现网1天摸底项目:EMC:射频杂散骚扰(需要合作方提供摸底检测报告)、辐射连续骚(需要合作方提供摸底检测报告)、静电放电抗扰度(ESD);无委:射频传导杂散、辐射杂散(需要合作方提供摸底检测报告)、射频;华夏准测:业务与功能测试、性能测试、音频测试、环境适应性测试、寿命测试;现网:电信业务、GPRS业务、与不同移动通信运营商长时间通话的通信效果。
摸底样机:EMC\华夏准测样机:12部;无委样机:6部;现网样机:2部;?一、摸底测试摸底机构:中心实验室及其它检测中心摸底目的:保证入网检测顺利通过。
摸底周期:无委2天、EMC/华夏准测3天、现网1天摸底项目:EMC:射频杂散骚扰(需要合作方提供摸底检测报告)、辐射连续骚(需要合作方提供摸底检测报告)、静电放电抗扰度(ESD);无委:射频传导杂散、辐射杂散(需要合作方提供摸底检测报告)、射频;华夏准测:业务与功能测试、性能测试、音频测试、环境适应性测试、寿命测试;现网:电信业务、GPRS业务、与不同移动通信运营商长时间通话的通信效果。
CTA认证相关
一.IMEI号申请
由产品经理在CTA前15天提供产品名称和基本信息,申请IMEI号二.CTA准备流程
三.CTA资料收集责任人有时间点
2.每次对文档的修改都要进行记录
3.请将文档按照分类存放(参考A109)
4.所有文档必须加带有公司LOGO,名称,产品型号的页眉(核准无线电发射设备型号申请表,CQC,设备检验确认书,GSM双频GPRS功能移动电话
机项目确认表)
五.备注
一.东莞无委准备资料
1.说明书三份
2.手机带包装,带配件
3.手机照片三份
4.RF技术指标摸底测试表
5.蓝牙传到测试点检表
6.申请无线电发射设备型号申请表
注:高优先级,首先提供
二,旅行充电器报备需提供的文件:
1.BOM
C证书(最好是中英文)
3.TLC证书
4.原理图
5.PCB板图
6.电路图
7.铭牌图
8.EMC兼容性器件清单
9.安全件清单
注:由项目经理提供。
