第一章水箱液位自动控制系统原理液位自动控制是通过控制投料阀来控制液位的高低，当传感器检测到液位设定值时，阀门关闭，防止物料溢出；当检测液位低于设定值时，阀门打开，使液位上升，从而达到控制液位的目的。
在制浆造纸工厂常见有两种方式的液位控制：常压容器和压力容器的液位控制，例如浆池和蒸汽闪蒸罐。
液位自动控制系统由液位变送器（或差压变送器）、电动执行机构和液位自动控制器构成。
根据用户需要也可采用控制泵启停或改变电机频率方式来进行液位控制。
结构简单，安装方便，操作简便直观，可以长期连续稳定在无人监控状态下运行。
应用范围在制浆造纸过程中涉及的所有池、罐、槽体液位自动控制。
图1.1中，是控制器的传递函数，是执行机构的传递函数，是测量变送器的传递函数，是被控对象的传递函数。
图5.1中，控制器，执行机构、测量变送器都属于自动化仪表，他们都是围绕被控对象工作的。
也就是说，一个过程控制的控制系统，是围绕被控现象而组成的，被控对象是控制系统的主体。
因此，对被控对象的动态特性进行深入了解是过程控制的一个重要任务。
只有深入了解被控对象的动态特性，了解他的内在规律，了解被控辩量在各种扰动下变化的情况，才能根据生产工艺的要求，为控制系统制定一个合理的动态性能指标，为控制系统的设计提供一个标准。
性能指标顶的偏低，可能会对产品的质量、产量造成影响。
性能指标顶的过高，可能会成不必要的投资和运行费用，甚至会影响到设备的寿命。
性能指标确定后，设计出合理的控制方案，也离不开对被控动态特性的了解。
不顾被控对象的特点，盲目进行设计，往往会导致设计的失败。
尤其是一些复杂控制方案的设计，不清楚被控对象的特点根本就无法进行设计。
有了正确的控制方案，控制系统中控制器，测量变送器、执行器等仪表的选择，必须已被控对象的特性为依据。
在控制系统组成后，合适的控制参数的确定及控制系统的调整，也完全依赖与对被控对象动态特性的了解。
由此可见，在控制工程中，了解被控制的对象是必须首先做好的一项工作。
基于PLC水箱液位控制系统毕业设计水箱液位控制系统是一种常见的自动化控制系统，通过控制水位的高低来实现水箱中水的供应与排放。
该系统常用于水处理、供水系统、工业生产等领域。
本篇毕业设计将基于可编程逻辑控制器（PLC）来设计一个水箱液位控制系统。
PLC作为控制器，能够实现对水位的监测、控制和保护。
首先，本设计将使用传感器来监测水箱的液位。
液位传感器将放置在水箱内部，在不同的液位位置测量水的高度。
传感器将通过模拟信号将液位信息传输给PLC。
PLC将读取并处理传感器的信号，得到水箱的液位信息。
其次，PLC将根据液位信息来控制水泵的运行。
当水箱的液位低于一定的阈值时，PLC将启动水泵，从水源处将水注入到水箱中。
当液位达到一定的高度时，PLC将关闭水泵，停止水的注入。
通过控制水泵的启动和停止，系统可以实现自动补水，从而保持水箱的水位在一个恰当的范围内。
此外，本系统还将具备一定的保护功能。
当水箱液位过高或过低时，PLC将触发报警装置，以便及时采取措施解决问题。
同时，系统将设置相应的安全控制，以防止水泵出现过载或短路等故障。
为了实现PLC控制系统的功能，本设计将使用PLC编程软件进行程序的编写和调试。
程序将根据液位传感器的输入信号，进行逻辑判断和控制指令的输出。
同时，本设计将与水泵、报警装置等硬件进行连接，以实现实际的控制功能。
最后，本设计将进行系统的仿真和调试。
通过模拟真实的液位变化情况，测试系统的控制性能和稳定性。
在确保系统正常运行的前提下，对系统进行各项性能指标的测试和评估。
通过该毕业设计的实施，我将能够掌握PLC水箱液位控制系统的原理和设计方法，提升自己在自动化控制领域的实践能力和工程应用能力。
同时，通过该设计的完成，也能为工业生产中的水箱液位控制问题提供一种可行的解决方案。
双容水箱液位控制系统设计首先，双容水箱液位控制系统的基本原理是根据水位信号的反馈来控制水泵的启停。
当水箱液位低于设定值时，水泵启动，开始抽水；当液位达到设定值时，水泵停止运行。
这样就可以实现水箱液位的自动控制。
第一，确定水箱的容积和设计液位。
容积和设计液位的确定需要根据实际应用情况来选择，一般要考虑水泵的流量和工作时间等因素。
容积大的水箱可以减少水泵启停的频率，但其建设和维护成本也较高。
第二，确定水位传感器的选择和安装。
水位传感器是检测水箱液位的关键部件，可以选择浮子式传感器、超声波传感器等。
选择合适的传感器需要考虑其精度、可靠性、成本和使用环境等因素。
安装传感器时要确保其与水箱的接触良好，避免信号干扰。
第三，确定控制器的选择和编程。
控制器是实现水位控制的核心部件，可以选择PLC、单片机等。
控制器的选择要考虑其处理能力、输入输出接口和编程灵活性等因素。
编程时需要设置液位设定值和控制逻辑，使得系统能够准确地控制水泵的启停。
第四，确定水泵的选择和安装。
水泵是水箱液位控制系统的关键设备，可以选择离心泵、自吸泵等。
选择合适的水泵需要考虑其流量、扬程、功率和效率等因素。
水泵的安装要确保其与水箱的连接可靠，并考虑水泵的防护和维护问题。
第五，确定报警和保护措施。
对于水箱液位控制系统，需要设置相应的报警和保护机制，以及应急措施。
例如，当水泵故障或水箱液位异常时，系统应该能够及时发出报警，并采取相应的措施避免设备损坏或事故发生。
最后，测试和调试系统。
在系统设计和安装完成后，需要进行全面的测试和调试工作。
首先测试传感器和控制器的工作是否正常，然后测试水泵的启停控制是否准确。
同时，还需要进行系统的稳定性和灵敏度测试，确保系统能够稳定运行和满足实际需求。
总之，双容水箱液位控制系统的设计需要综合考虑容积、液位传感器、控制器、水泵、报警保护和测试调试等方面的因素。
只有设计合理并正确配置这些部件，才能实现高效、稳定的液位控制。
PLC水箱液位控制系统毕业设计PLC水箱液位控制系统是一种基于可编程逻辑控制器（PLC）的自动控制系统，用于监测和调节水箱中的液位。
这个系统可以应用于各种场景，比如工业生产中的水箱液位控制、建筑物的水池液位控制等。
在本篇文章中，将详细介绍PLC水箱液位控制系统的设计和实现。
首先，我们需要对PLC水箱液位控制系统的硬件进行设计。
其中包括传感器模块、执行器模块和PLC控制器。
传感器模块用于监测水箱中的液位，可以选择合适的液位传感器，如浮球开关、超声波传感器等。
执行器模块用于控制水箱中的液位，可以选择水泵或阀门等执行器。
PLC控制器用于接收传感器模块的信号，根据预设的控制策略来控制执行器模块的工作。
同时，还需要考虑电源模块、通信模块等其他辅助模块。
接下来，我们需要对PLC水箱液位控制系统的软件进行设计。
PLC控制器通常使用Ladder Diagram（梯形图）进行编程。
在本设计中，我们可以根据液位传感器的信号来控制执行器的开关。
当液位低于一定阈值时，PLC控制器可以启动水泵或打开阀门，以增加水箱中的液位。
当液位高于一定阈值时，PLC控制器可以停止水泵或关闭阀门，以减少水箱中的液位。
同时，我们还可以增加一些安全措施，如设置最大液位和最小液位报警，当液位超出范围时，PLC控制器可以发出警报信号或采取相应的措施。
在实际应用中，我们还可以通过人机界面（HMI）来对PLC水箱液位控制系统进行监控和操作。
通过HMI，我们可以实时查看水箱中的液位，修改控制策略，记录操作日志等。
同时，我们还可以将PLC水箱液位控制系统与上位机进行通信，实现远程监控和控制。
最后，我们需要对PLC水箱液位控制系统进行实验验证。
在实验中，我们可以模拟不同的液位情况，观察PLC控制器的响应和执行器的工作情况。
通过实验，我们可以测试系统的稳定性、精度和可靠性，并对系统进行优化和改进。
总结而言，PLC水箱液位控制系统是一种自动控制系统，用于监测和调节水箱中的液位。
基于S7-1200PLC的水箱液位控制系统的设计重庆科技学院摘要水箱液位控制系统是一种用于监测、控制水箱液位的自动化设备。
它通过搭载传感器、控制器和执行机构等组件，实现对水箱液位的实时监控和自动控制。
通常，水箱液位控制系统由传感器，控制器，执行机构。
水箱液位控制系统的使用范围广泛，包括建筑物、工业生产、农业灌溉、城市给排水和环保等领域。
它具有结构简单、安装方便、实时性强等特点，该系统能够提高水资源的利用效率、减少用水浪费和防止水源的污染。
本文基于S7-1200 PLC实现水箱液位控制系统设计。
该系统由硬件和软件两部分组成，硬件包括PLC、人机界面触摸屏、传感器、执行器等；软件实现传感器数据处理、PID稳态控制、安全等功能；关键词：液位控制 PLC PID 传感器重庆科技学院本科生毕业设计 3水箱液位控制系统硬件设计1绪论在工业领域，几乎在各个行业都会或多或少的涉及到液位的检测等问题，然而液位变量具有延迟滞后性，参数不稳定，复杂多变等问题，因此，这就需要本文采取更为精确的控制器去实现液位变量的检测。
传统控制具有很多缺陷：比如精度低、速度慢、灵敏度低等。
一个稳定的液位系统，可以保证安全可靠的工业生产、高效的生产效率、充分合理的利用能源等，大大提高了工业生产的经济价值。
日益激烈的市场竞争，要求本文的控制技术必须更加先进，此前的控制技术已落伍，显然无法满足需求，这种对先进技术的需求加速了可编程逻辑控制器的问世。
引入PLC控制器后，能够使控制系统变得更集中、有效、及时。
2水箱液位控制总体方案设计2.1水箱液位控制系统实际应用特征水箱液位控制系统是一种广泛应用于水箱的自动化控制系统，常见于民用和工业领域。
实际应用中，水箱液位控制系统具有以下特征：①实时性强：系统能够实时检测水箱内的液位信息，并根据液位变化及时控制水泵的启停，保证水位稳定。
②可靠性高：系统通过各类安全措施确保水泵的正常启停，不会出现过量或不足的水位情况，避免因为水位变化带来的安全隐患。

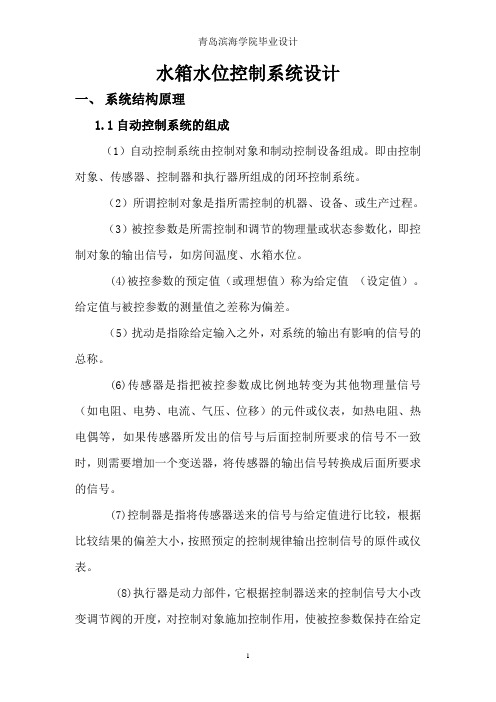

水箱水位控制系统设计一、系统结构原理1.1自动控制系统的组成（1）自动控制系统由控制对象和制动控制设备组成。
即由控制对象、传感器、控制器和执行器所组成的闭环控制系统。
（2）所谓控制对象是指所需控制的机器、设备、或生产过程。
（3）被控参数是所需控制和调节的物理量或状态参数化，即控制对象的输出信号，如房间温度、水箱水位。
(4)被控参数的预定值（或理想值）称为给定值（设定值）。
给定值与被控参数的测量值之差称为偏差。
（5）扰动是指除给定输入之外，对系统的输出有影响的信号的总称。
(6)传感器是指把被控参数成比例地转变为其他物理量信号（如电阻、电势、电流、气压、位移）的元件或仪表，如热电阻、热电偶等，如果传感器所发出的信号与后面控制所要求的信号不一致时，则需要增加一个变送器，将传感器的输出信号转换成后面所要求的信号。
(7)控制器是指将传感器送来的信号与给定值进行比较，根据比较结果的偏差大小，按照预定的控制规律输出控制信号的原件或仪表。
(8)执行器是动力部件，它根据控制器送来的控制信号大小改变调节阀的开度，对控制对象施加控制作用，使被控参数保持在给定值。
1.2 水箱水位结构原理水箱尺寸：长×宽×高=25×20×40 液位控制系统由被控水箱1、蓄水箱2液位检测仪表差压变送器LT 、调节器LC 、调节阀等组成。
3cm二、系统控制要求及指标2.1水箱水位的控制要求：液位L=30cm(可任意设置)稳态误差ess（余差）≤±5mm过度时间ts≤4分钟衰减比n＞4:12.2对自动控制控制系统的基本要求：(1) 稳定性：稳定性是对控制系统最基本的要求。
所谓系统稳定，一般指当系统受到扰动作用后，系统的被控制量偏离了原来的平衡状态，但当扰动撤离后，经过若干时间，系统若仍能返回到原来的平衡状态，则称系统是稳定的。
(2) 准确性：给定稳态误差和扰动稳态误差越小，表示稳态精度也越高。
双容水箱液位串级控制系统设计
设计一个双容水箱液位串级控制系统需要考虑以下几个方面：水箱容量、水泵的流量、液位传感器的安装位置以及液位控制算法的选择。
首先，需要确定主水箱和辅助水箱的容量。
容量的选择应该根据实际
需求和使用场景来决定。
主水箱通常较大，以保证在较长时间内可以提供
稳定的水源。
辅助水箱的容量通常较小，主要用于补充主水箱的水源。
其次，确定水泵的流量。
水泵的流量应该能够满足系统的需求。
水泵
的选择应该考虑到系统的最大需求量以及水泵的工作效率等因素。
然后，需要确定液位传感器的安装位置。
液位传感器通常安装在水箱内，并通过传感器来检测水位的变化。
液位传感器的选择应该考虑到传感
器的精度、可靠性以及适应环境的能力。
最后，需要选择合适的液位控制算法。
常用的液位控制算法包括比例
控制、PID控制等。
液位控制算法的选择应该根据系统的需求、控制精度
以及系统的动态特性来决定。
在系统的实现过程中，还需要考虑到管道的设计、水泵的控制与保护、液位反馈的处理以及系统的安全性等方面。
总之，双容水箱液位串级控制系统的设计需要综合考虑水箱容量、水
泵流量、液位传感器安装位置以及液位控制算法的选择。
通过合理设计和
配置，可以实现水箱液位的稳定控制，满足实际需求。
水箱液位控制系统设计设计一、系统概述水箱液位控制系统是一个智能化的系统，用于控制水箱液位并保持在设定的范围内。
该系统由传感器、控制器和执行器组成，通过传感器检测水箱液位，并将液位信号传输给控制器，控制器根据设定的参数进行判断和控制，最终通过执行器完成控制动作。
二、系统组成1.传感器：使用浮球传感器或超声波传感器来检测水箱液位。
传感器将液位转化为电信号，并传输给控制器。
2.控制器：控制器是系统的核心部分，它接收传感器的信号，并进行处理和判断。
控制器可以根据设定的参数来判断液位是否达到目标范围，并通过输出信号来控制执行器的动作。
此外，控制器还需要具备人机界面，方便用户进行参数设置和监测。
3.执行器：执行器根据控制器的控制信号，完成相应的动作。
例如，当液位过高时，执行器可以控制水泵关闭或排水阀打开，以降低液位；当液位过低时，执行器可以控制水泵开启或进水阀打开，以提高液位。
4.电源：为整个系统提供电能。
三、系统设计思路1.确定液位控制的范围：根据实际需求，确定水箱液位的上限和下限。
一般情况下，液位控制范围应在50%至85%之间。
2.选择合适的传感器：根据水箱的结构和液位控制要求，选择合适的传感器。
浮球传感器适用于小型水箱，超声波传感器适用于大型水箱。
3.设计控制器：控制器的主要功能是接收传感器的信号、处理和判断液位，并输出控制信号。
在设计控制器时，需要考虑如下几个方面：-信号处理：传感器的信号可能存在噪声，需要进行滤波处理，保证信号的准确性。
-参数设置：控制器应提供人机界面，方便用户根据实际需求设置参数，例如液位上下限、启停时间等。
-控制算法：根据设定的参数，控制器需要实现相应的控制算法，例如比例控制、积分控制等。
-控制输出：控制器根据判断结果输出控制信号，控制执行器的动作。
4.选用适配的执行器：根据液位控制要求，选择适合的执行器，例如水泵、进水阀、排水阀等。
5.系统集成与调试：将传感器、控制器和执行器进行连接和集成，进行系统调试和性能测试。
单容水箱液位控制系统的设计水箱液位控制系统是指利用传感器等技术手段实时监测水箱液位，并通过控制装置调节供水和排水流量，使水箱的液位保持在设定的范围内的系统。
1.系统组成(1)传感器：负责实时监测水箱液位，常用的传感器有浮球传感器、电阻传感器、超声波传感器等。
传感器要具有高精度、稳定性好、可靠性高等特点。
(2)控制装置：根据传感器反馈的液位信号，控制水泵或排水装置，调节供水和排水流量，使水箱液位保持在设定的范围内。
控制装置可以采用微控制器、PLC等。
(3)供水装置：负责向水箱供水，可以是普通水泵、恒压供水设备等。
供水装置的选型要考虑流量、扬程等参数。
(4)排水装置：负责将多余的水排出水箱，可以是排水泵、电磁阀等。
排水装置的选型要考虑排水能力、响应时间等参数。
(5)控制面板：提供操作和显示功能，用于设定液位控制的参数和实时显示液位情况。
2.系统原理(1)运行原理：系统根据设定的最低液位和最高液位，当液位低于最低液位时，控制装置开启供水装置；当液位高于最高液位时，控制装置开启排水装置。
当液位处于最低液位和最高液位之间时，控制装置停止供水和排水装置。
(2)至空调和给排水系统的作用：当液位低于最低液位时，系统将启动供水装置，为空调系统提供水源；当液位高于最高液位时，系统将启动排水装置，将多余的水排出，保证水箱不溢出。
3.系统设计要点(1)传感器的选择：根据实际情况选择不同类型的传感器。
传感器的安装位置要合理，避免水箱漏水或传感器受到污染。
(2)控制装置的设计：根据传感器反馈的液位信号，计算控制装置的输出信号，控制供水和排水装置的运行。
要考虑控制装置的响应时间、动作准确性等参数。
(3)供水装置和排水装置的选型：选型要根据水箱的容量和液位控制需求确定。
要考虑流量、扬程、动力源等因素。
(4)安全保护措施：系统应具备过液位保护、过流量保护、电源故障保护等功能，确保系统的安全可靠性。
(5)控制面板的设计：控制面板应具有操作简便、参数设定方便、实时显示液位等功能。
第一章水箱液位自动控制系统原理液位自动控制是通过控制投料阀来控制液位的高低，当传感器检测到液位设定值时，阀门关闭，防止物料溢出；当检测液位低于设定值时，阀门打开，使液位上升，从而达到控制液位的目的。
在制浆造纸工厂常见有两种方式的液位控制：常压容器和压力容器的液位控制，例如浆池和蒸汽闪蒸罐。
液位自动控制系统由液位变送器（或差压变送器）、电动执行机构和液位自动控制器构成。
根据用户需要也可采用控制泵启停或改变电机频率方式来进行液位控制。
结构简单，安装方便，操作简便直观，可以长期连续稳定在无人监控状态下运行。
应用范围在制浆造纸过程中涉及的所有池、罐、槽体液位自动控制。
图1.1中，是控制器的传递函数，是执行机构的传递函数，是测量变送器的传递函数，是被控对象的传递函数。
图5.1中，控制器，执行机构、测量变送器都属于自动化仪表，他们都是围绕被控对象工作的。
也就是说，一个过程控制的控制系统，是围绕被控现象而组成的，被控对象是控制系统的主体。
因此，对被控对象的动态特性进行深入了解是过程控制的一个重要任务。
只有深入了解被控对象的动态特性，了解他的内在规律，了解被控辩量在各种扰动下变化的情况，才能根据生产工艺的要求，为控制系统制定一个合理的动态性能指标，为控制系统的设计提供一个标准。
性能指标顶的偏低，可能会对产品的质量、产量造成影响。
性能指标顶的过高，可能会成不必要的投资和运行费用，甚至会影响到设备的寿命。
性能指标确定后，设计出合理的控制方案，也离不开对被控动态特性的了解。
不顾被控对象的特点，盲目进行设计，往往会导致设计的失败。
尤其是一些复杂控制方案的设计，不清楚被控对象的特点根本就无法进行设计。
有了正确的控制方案，控制系统中控制器，测量变送器、执行器等仪表的选择，必须已被控对象的特性为依据。
在控制系统组成后，合适的控制参数的确定及控制系统的调整，也完全依赖与对被控对象动态特性的了解。
由此可见，在控制工程中，了解被控制的对象是必须首先做好的一项工作。
摘要 (1)1生产工艺和控制原理介绍 (2)1.1液位控制的实现 (2)1.2 被控对象 (2)1.3 水箱建模 (2)2控制参数和被控参数选择 (5)2.1 被控制变量的选择 (5)2.2 执行器的选择 (5)2.3 PID控制器的选择 (6)2.4 液位变送器的选择 (7)3 控制仪表及技术参数 (10)3.1比例控制 (10)3.2积分控制（I） (12)3.3微分控制（D） (12)3.4比例积分控制（PI） (12)3.5比例积分微分控制（PID） (13)4控制流程图及控制系统方框图 (14)5小结 (15)参考文献 (16)水箱液位控制系统是典型的过程控制系统，在工业应用上可以模拟水塔液位、炉内成分等多种控制对象的自动控制系统。
本次课程设计通过将电磁流量计和涡轮流量计分别作为主管道和副管道控制系统的调节阀控制水箱液位高度。
首先通过测取被控液位高度过程的图像，建立了主回路的进水流量和主管道流量、进水流量和水箱（上）液位高度、副回路进水流量和水箱（上）液位、双容水箱的进水流量和水箱（下）液位之间的数学模型，从而加强了对液位控制系统的了解。
然后，通过参数试凑法对PID参数的调试，实现了单容水箱液位（上）的单回路控制系统和双容水箱液位的单回路控制系统控制器的设计。
最后通过MATLAB仿真实验，加深了对双容水箱滞后过程已经串级水箱液位过程和前馈控制系统的理解，对工业控制工程中对控制系统设计过程有了一定的认识。
水箱液位自动控制系统就是利用自身的水位变化进行调节和改变的系统，它自身具平衡能力，并由电动机带动下自动完成水位恢复的功能。
水箱液位是由传感器检测水位变化并达到设定值时，水箱自己的阀门关闭，防止溢出，当检测液位低于设定值时，阀门打开，使液位上升，从而达到控制液位的目的。
关键词：水箱液位控制器PID参数整定1生产工艺和控制原理介绍1.1液位控制的实现除模拟PID调节器外，可以采用计算机PID算法控制。
首先由差压传感器检测出水箱水位；水位实际值通过单片机进行A/D转换，变成数字信号后，被输入计算机中；最后，在计算机中，根据水位给定值与实际输出值之差，利用PID程序算法得到输出值，再将输出值传送到单片机中，由单片机将数字信号转换成模拟信号。
最后，由单片机的输出模拟信号控制交流变频器，进而控制电机转速，从而形成一个闭环系统，实现水位的计算机自动控制。
1.2 被控对象本设计探讨的是单容水箱的液位控制问题。
为了能更好的选取控制方法和参数，有必要知道被控对象—上水箱的结构和特性。
由图2-1所示可以知道，单容水箱的流量特性：水箱的出水量与水压有关，而水压又与水位高度近乎成正比。
这样，当水箱V开度适当，在不溢出的情况水位升高时，其出水量也在不断增大。
所以，若阀2下，当水箱的进水量恒定不变时，水位的上升速度将逐渐变慢，最终达到平衡。
由此可见，单容水箱系统是一个自衡系统。
图2-1 单容水箱结构图1.3 水箱建模这里研究的被控对象只有一个，那就是单容水箱（图2-1）。
要对该对象进行较好的计算机控制，有必要建立被控对象的数学模型。
正如前面提到的，单容水箱是一个自衡系统。
根据它的这一特性，我们可以用阶跃响应测试法进行建模。
如图2-1，设水箱的进水量为Q 1，出水量为Q 2，水箱的液面高度为h ，出水阀V 2固定于某一开度值。
若Q 1作为被控对象的输入变量，h 为其输出变量，则该被控对象的数学模型就是h 与Q 1 之间的数学表达式。
根据动态物料平衡关系有12dh Q Q C dt-= （2-1） 将式（2-1）表示为增量形式12d h Q Q C dt∆∆-∆= （2-2） 式中，1Q ∆、2Q ∆、h ∆——分别为偏离某一平衡状态10Q 、20Q 、0h 的增量； C ——水箱底面积。
在静态时，1Q =2Q ；dh dt =0；当1Q 发生变化时，液位h 随之变化，阀2V 处的静压也随之变化，2Q 也必然发生变化。
由流体力学可知，流体在紊流情况下，液位h 与流量之间为非线性关系。
但为简化起见，经线性化处理，则可近似认为1Q ∆与h ∆成正比，而与阀2V 的阻力2R 成反比，即22h Q R ∆∆= 或 22h R Q ∆=∆ （2-3） 式中，2R 为阀2V 的阻力，称为液阻。
将式（2-3）代入式（2-2）可得221d h R C h R Q dt∆+∆=∆ （2-4） 在零初始条件下，对上式求拉氏变换，得：2012()()()11R H s K G s Q s R Cs Ts ===++ （2-5） 式中，T=R 2C 为水箱的时间常数（注意：阀V 2的开度大小会影响到水箱的时间常数），K=R 2为过程的放大倍数。
令输入流量1()Q s =0/R s ，0R 为常量，则输出液位的高度为：000()(1)1/KR KR KR H s s Ts s s T==-++ (2-6 ) 即 10()(1)t T h t KR e -=- （2-7）当t →∞时，0()h KR ∞= 因而有0()h K R ∞==输出稳态值阶跃输入（2-8） 当t=T 时，则有 100()(1)0.6320.632()h T KR e KR h -=-==∞ （2-9） 式（2-7）表示一阶惯性环节的响应曲线是一单调上升的指数函数，如图2-2所示。
由式（2-9）可知该曲线上升到稳态值的63.2%所对应的时间，就是水箱的时间常数T 。
该时间常数T 也可以通过坐标原点对响应曲线作切线，此切线与稳态值的交点所对应的时间就是时间常数T 。
0.63h h h 图2-2 阶跃响应曲线2控制参数和被控参数选择本设计研究的水箱液位控制系统是简单控制系统，是使用的族普遍的、结构最简单的一种过程控制系统。
所谓的简单控制系统，通常是指一个被控对象、一个检测变送单元（检测元件及变送器）、一个控制器和一个执行器（控制阀）所组成的单闭环负反馈控制系统。
2.1 被控制变量的选择被控变量的选择是控制系统的核心问题，被控变量选择的正确与否是决定控制系统有无价值的关键。
对于任何一个控制系统，总是希望其能够在稳定生产操作、增加产品产量、保证生产安全及改善劳动条件等方面发挥作用，如果被控变量学则不当，配备再好的自动化仪表，使用在复杂、先进的控制规律也无用的，都不能达到预期的控制效果。
对于水箱液位控制系统，其被控变量是显而易见的，液位就是其被控变量，是直接参数控制。
2.2 执行器的选择执行器在控制系统中起着极其重要的作用。
控制系统的控制性能指标与执行器的性能和正确选用有着十分密切的关系。
执行器接受控制其输出的控制信号，实现对操纵变量的改变，从而使被控变量向设定值靠拢。
执行器位于控制回路的最总端，因此又称为最终元件。
本设计所使用的执行器为控制阀，也称调节阀。
控制阀发装现场，通常在高温、高压、高粘度、强腐蚀、易渗透、易结晶、易燃易爆、剧毒等场合下工作。
如果选择不当或维修不妥，就会使整个系统无法正常运作。
经验表明，控制系统不能正常运行的原因，多数发生在控制阀上。
对于系统控制阀的选择很重要。
控制阀接受控制器输出的控制信号，通过改变阀的开度来达到控制流量的目的。
控制阀有执行机构和调节机构两部分组成。
执行机构是根据可能稚气的控制信号产生推力或位移的装置，调节机构是根据执行机构的输出信号去改变能量或物料输送量的装置。
控制阀按其能源形式可分为气动、电动、液动三大类。
液动控制阀推力最大，但比较笨重，目前已经极少使用。
电动控制阀的能源取用方便，信号传递迅速，但结构复杂、防爆性能差。
气动控制阀采用压缩空气作为能源，其特点是简单、动作可靠、平稳、输出推力较大、维修方便、防火防爆而且价格较低，因此得到广泛应用。
气动控制阀可以方便的与电动仪表配套使用，即使是采用电动仪表或计算机控制时，只要经过电—气转换阀门定位器将电信号转换为20—100kPa的标准气压信号仍可采用气动控制阀。
2.3 PID控制器的选择控制器是控制系统的核心部件，它将安装在生产现场的测量变送装置送来的测量信号与设定值进行比较产生偏差，并按预先设置好的控制规律对该偏差进行预算，产生输出型号去操纵执行器，从而实现对被控制变量的控制。
常见的PID控制器形式主要有三中：（1）硬件型，通用PID温控气；（2）软件型，使用离散形式的PID控制算法在可编程序控制器上做PID控制器；（3）使用变频器内置PID控制功能，相对两种来说，这种叫内置型。
这三种控制器形式各具特点。
（1）PID温控器现在PID温控器多为数字型控制器，具有位空方式、数字PID控制方式以及模糊控制方式，有的还具有自整定功能，如富士PWX系列温控器、欧陆800系列温控器就属此类型。
此类温控器的输入输出类型都可通过设置参数来改变，考虑到抗干扰性，一般将输入输出类型都设定位4—20mA电流类型。
这种PID 形式的主要优点有：操作简单、功能强大、动态调节性能号，适用于选用能过的变频器性能不是很高的应用场合，同时控制器还具有传感器断线和故障自动检测功能。
缺点是：PID调节过于频繁，稳态性能稍差，布线工作量多。
调试注意要点：P参数值不应太大，一般为0.5—1；参数和D参数的比值大约位4：1参数的值一般位6s—16s；由于PID温控器的响应快，为了防止调整过程中压力波动过大，变频器的上升和下降时间应调大些，推荐30s—80s；设定PID温控器的显示标尺斜率，校正压力显示值；设定适当的数字滤波时间，抑制干扰的输入。
（2）软件型PID这种类型可以使用PLC指令编程编写PID算法程序，可以充分利用PLC的功能。
优点是控制性能号，柔性好，在调节结束后，压力十分稳定，信号干扰小，调试简单，接线工作量少，可靠性高。
缺点是编程工作量增加，需增加硬件成本。
调试时要尽量设置短的变频器的上升时间和下降时间。
在编程设计中必须防止计算结果值溢出，造成控制失控，而且还要编写校正传感器零点和判断是否正常的功能程序。
（3）变频器内置PID现在的大多数变频器，无论是专用型，还是通用型都内置了PID控制功能，这对节省系统的成本很有利使用变频器的内置PID功能，首先必须设定PID功能有效，然后确定PID控制器的信号输入类型，如采用有反馈信号输入，则要求有设定值信号，设定值可以是外部信号，也可以是面板设定值；如采用偏差输入信号，则无须输入设定值信号。
内置型PID优点是成本低，控制性能号，设置的参数少，接线工作量较少，抗干扰性最好。
缺点是这种PID也属软件型PID，响应较慢，易出现超调现象；压力的设置和显示不直观。
调试应尽量设置短的变频器的上升时间和下降时间，使用面板设定设置值是，设定的是设置值与传感器量程的相对值，设置正确的PID动作方向。
当然。
PID控制器在实际应用中有很多类型，就水箱液位控制系统可选用的也有很多，具体选用何种型号，要看具体情况而定。
