导体棒切割磁感线加速度变化

高考物理压轴题之法拉第电磁感应定律(高考题型整理,突破提升)附答案解析一、法拉第电磁感应定律1．如图，匝数为N 、电阻为r 、面积为S 的圆形线圈P 放置于匀强磁场中，磁场方向与线圈平面垂直，线圈P 通过导线与阻值为R 的电阻和两平行金属板相连，两金属板之间的距离为d ，两板间有垂直纸面的恒定匀强磁场。

当线圈P 所在位置的磁场均匀变化时，一质量为m 、带电量为q 的油滴在两金属板之间的竖直平面内做圆周运动。

重力加速度为g ，求：(1)匀强电场的电场强度 (2)流过电阻R 的电流(3)线圈P 所在磁场磁感应强度的变化率 【答案】(1)mg q (2)mgdqR(3)()B mgd R r t NQRS ∆+=∆ 【解析】 【详解】 (1)由题意得：qE =mg解得mg qE =(2)由电场强度与电势差的关系得：UE d=由欧姆定律得：U I R=解得mgdI qR=(3)根据法拉第电磁感应定律得到：E Nt∆Φ=∆ BS t t∆Φ∆=∆∆根据闭合回路的欧姆定律得到：()E I R r =+ 解得：()B mgd R r t NqRS∆+=∆2．如图所示，面积为0.2m 2的100匝线圈处在匀强磁场中，磁场方向垂直于线圈平面。

已知磁感应强度随时间变化的规律为B =（2+0.2t ）T ，定值电阻R 1=6 Ω，线圈电阻R 2=4Ω求：（1）磁通量变化率，回路的感应电动势。

（2）a 、b 两点间电压U ab 。

【答案】（1）0.04Wb/s 4V （2）2.4V 【解析】 【详解】（1）由B =（2+0.2t ）T 得磁场的变化率为0.2T/s Bt∆=∆ 则磁通量的变化率为：0.04Wb/s BS t t∆Φ∆==∆∆ 根据E nt∆Φ=∆可知回路中的感应电动势为： 4V BE nnS t t∆Φ∆===∆∆ （2）线圈相当于电源，U ab 是外电压，根据电路分压原理可知：1122.4V ab ER R R U =+=答：（1）磁通量变化率为0.04Wb/s ，回路的感应电动势为4V 。

导体切割磁感线问题电磁感应中，“导体棒”切割磁感线问题是高考常见命题。

解此类型问题的一般思路是：先解决电学问题，再解决力学问题，即先由法拉第电磁感应定律求感应电动势，然后根据欧姆定律求感应电流，求出安培力，再往后就是按力学问题的处理方法，如进行受力情况分析、运动情况分析及功能关系分析等。

（如果学生能力足够，完全可以力学和电学同时分析，找到中间那个联系点，一般联系点都是合力，之后运用牛二定律很容易解题。

）导体棒切割磁感线的运动一般有以下几种情况：匀速运动、在恒力作用下的运动、恒功率运动等。

一、导体棒匀速运动导体棒匀速切割磁感线处于平衡状态，安培力和外力等大、反向，给出速度可以求外力的大小，或者给出外力求出速度，也可以求出功、功率、电流强度等，外力的功率和电功率相等。

例1. 如图1所示，在一磁感应强度B＝0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h＝0.1m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q 之间连接一阻值R＝0.3Ω的电阻。

导轨上跨放着一根长为L＝0.2m，每米长电阻r＝2.0Ω/m的金属棒ab，金属棒与导轨正交放置，交点为c、d，当金属棒在水平拉力作用于以速度v＝4.0m/s向左做匀速运动时，试求：图1（1）电阻R中的电流强度大小和方向；（2）使金属棒做匀速运动的拉力；（3）金属棒ab两端点间的电势差；（4）回路中的发热功率。

解析：金属棒向左匀速运动时，等效电路如图2所示。

在闭合回路中，金属棒cd部分相当于电源，内阻r cd＝hr，电动势E cd＝Bhv。

图2（1）根据欧姆定律，R中的电流强度为0.4A，方向从N经R到Q。

（2）使金属棒匀速运动的外力与安培力是一对平衡力，方向向左，大小为F＝F安＝BIh＝0.02N。

（3）金属棒ab两端的电势差等于U ac、U cd与U db三者之和，由于U cd＝E cd－Ir cd，所以U ab ＝E ab－Ir cd＝BLv－Ir cd＝0.32V。

备战高考物理(法拉第电磁感应定律提高练习题)压轴题训练及答案一、法拉第电磁感应定律1．如图所示，电阻不计的相同的光滑弯折金属轨道MON 与M O N '''均固定在竖直平面内，二者平行且正对，间距为L =1m ，构成的斜面ONN O ''跟水平面夹角均为30α=︒，两侧斜面均处在垂直斜面向上的匀强磁场中，磁感应强度大小均为B =0.1T ．t =0时，将长度也为L =1m ，电阻R =0.1Ω的金属杆ab 在轨道上无初速释放．金属杆与轨道接触良好，轨道足够长．重力加速度g =10m/s 2；不计空气阻力，轨道与地面绝缘． （1）求t =2s 时杆ab 产生的电动势E 的大小并判断a 、b 两端哪端电势高（2）在t =2s 时将与ab 完全相同的金属杆cd 放在MOO'M'上，发现cd 杆刚好能静止，求ab 杆的质量m 以及放上cd 杆后ab 杆每下滑位移s =1m 回路产生的焦耳热Q【答案】(1) 1V ；a 端电势高；(2) 0.1kg ； 0.5J 【解析】 【详解】解：(1)只放ab 杆在导轨上做匀加速直线运动，根据右手定则可知a 端电势高；ab 杆加速度为：a gsin α=2s t =时刻速度为：10m/s v at ==ab 杆产生的感应电动势的大小：0.1110V 1V E BLv ==⨯⨯=(2) 2s t =时ab 杆产生的回路中感应电流：1A 5A 220.1E I R ===⨯ 对cd 杆有：30mgsin BIL ︒= 解得cd 杆的质量：0.1kg m = 则知ab 杆的质量为0.1kg放上cd 杆后，ab 杆做匀速运动，减小的重力势能全部产生焦耳热根据能量守恒定律则有：300.11010.5J 0.5J Q mgh mgs sin ==︒=⨯⨯⨯=g2．如下图所示，MN 、PQ 为足够长的光滑平行导轨，间距L =0.5m.导轨平面与水平面间的夹角θ= 30°，NQ 丄MN ，N Q 间连接有一个3R =Ω的电阻，有一匀强磁场垂直于导轨平面，磁感应强度为01B T =，将一根质量为m =0.02kg 的金属棒ab 紧靠NQ 放置在导轨上，且与导轨接触良好，金属棒的电阻1r =Ω，其余部分电阻不计，现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与NQ 平行，当金属棒滑行至cd 处时速度大小开始保持不变，cd 距离NQ 为 s=0.5 m ，g =10m/s 2。

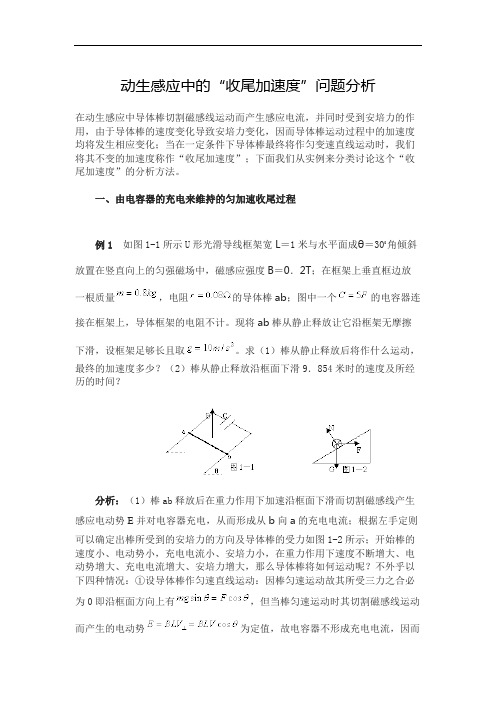

动生感应中的“收尾加速度”问题分析在动生感应中导体棒切割磁感线运动而产生感应电流，并同时受到安培力的作用，由于导体棒的速度变化导致安培力变化，因而导体棒运动过程中的加速度均将发生相应变化；当在一定条件下导体棒最终将作匀变速直线运动时，我们将其不变的加速度称作“收尾加速度”；下面我们从实例来分类讨论这个“收尾加速度”的分析方法。

一、由电容器的充电来维持的匀加速收尾过程例1如图1-1所示U形光滑导线框架宽L＝1米与水平面成θ＝300角倾斜放置在竖直向上的匀强磁场中，磁感应强度B＝0．2T；在框架上垂直框边放一根质量，电阻的导体棒ab；图中一个的电容器连接在框架上，导体框架的电阻不计。

现将ab棒从静止释放让它沿框架无摩擦下滑，设框架足够长且取。

求（1）棒从静止释放后将作什么运动，最终的加速度多少？（2）棒从静止释放沿框面下滑9．854米时的速度及所经历的时间？分析：（1）棒ab释放后在重力作用下加速沿框面下滑而切割磁感线产生感应电动势E并对电容器充电，从而形成从b向a的充电电流；根据左手定则可以确定出棒所受到的安培力的方向及导体棒的受力如图1-2所示；开始棒的速度小、电动势小，充电电流小、安培力小，在重力作用下速度不断增大、电动势增大、充电电流增大、安培力增大，那么导体棒将如何运动呢？不外乎以下四种情况：①设导体棒作匀速直线运动：因棒匀速运动故其所受三力之合必为0即沿框面方向上有，但当棒匀速运动时其切割磁感线运动而产生的电动势为定值，故电容器不形成充电电流，因而导体棒将没有受到安培力作用而将沿框面向下匀加速直线运动，故这种假设是不成立的；所以棒最终不可能作匀速直线运动。

②设棒作加速度减小的加速直线运动：因棒作加速度减小的加速运动，即得运动中棒所受安培力F必增大，故说明棒运动中电容器的充电电流增大；再由此时电流却得出由于棒加速度减小故电容器的充电电流将减小，这与前面的分析结果矛盾；所以棒作加速度减小的加速运动的假设是不成立的。

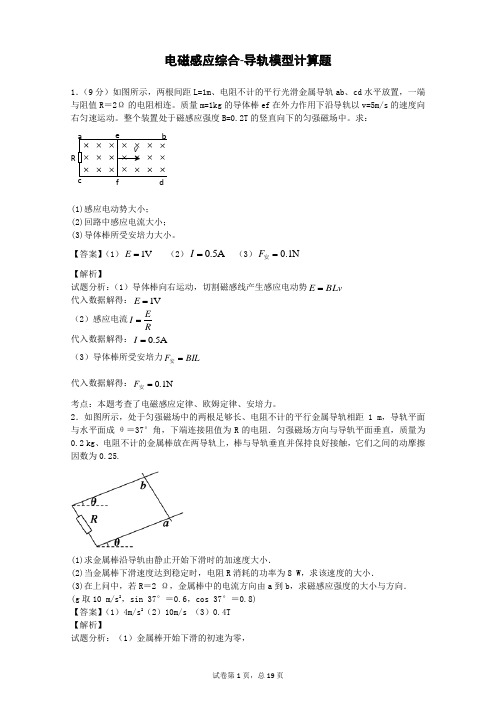

电磁感应综合-导轨模型计算题1．（9分）如图所示，两根间距L=1m 、电阻不计的平行光滑金属导轨ab 、cd 水平放置，一端与阻值R ＝2Ω的电阻相连。

质量m=1kg 的导体棒ef 在外力作用下沿导轨以v=5m/s 的速度向右匀速运动。

整个装置处于磁感应强度B=0.2T 的竖直向下的匀强磁场中。

求：(1)感应电动势大小； (2)回路中感应电流大小； (3)导体棒所受安培力大小。

【答案】（1）V 1=E （2）0.5A I = （3）0.1N F =安【解析】 试题分析：（1）导体棒向右运动，切割磁感线产生感应电动势BLv E = 代入数据解得：V 1=E（2）感应电流RE I =代入数据解得：A 5.0=I（3）导体棒所受安培力BIL F =安 代入数据解得：N 10.F =安考点：本题考查了电磁感应定律、欧姆定律、安培力。

2．如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1 m ，导轨平面与水平面成θ＝37°角，下端连接阻值为R 的电阻．匀强磁场方向与导轨平面垂直，质量为0.2 kg 、电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25.(1)求金属棒沿导轨由静止开始下滑时的加速度大小．(2)当金属棒下滑速度达到稳定时，电阻R 消耗的功率为8 W ，求该速度的大小．(3)在上问中，若R ＝2 Ω，金属棒中的电流方向由a 到b ，求磁感应强度的大小与方向．(g 取10 m/s 2，sin 37°＝0.6，cos 37°＝0.8)【答案】（1）4m/s 2（2）10m/s （3）0.4T 【解析】试题分析：（1）金属棒开始下滑的初速为零，Veba由牛顿第二定律得：mgsinθ-μmgcosθ=ma ①由①式解得：a=10×（0.6-0.25×0.8）m/s 2=4m/s 2②；（2）设金属棒运动达到稳定时，速度为v ，所受安培力为F ， 棒在沿导轨方向受力平衡：mgsinθ一μmgcos0一F=0 ③此时金属棒克服安培力做功的功率等于电路中电阻R 消耗的电功率：Fv=P ④ 由③、④两式解得：s m s m F P v /10/)8.025.06.0(102.08=⨯-⨯⨯==⑤ （3）设电路中电流为I ，两导轨间金属棒的长为l ，磁场的磁感应强度为B ， 感应电流：RBlvI =⑥ 电功率：P=I 2R ⑦ 由⑥、⑦两式解得：T T vl PR B 4.011028=⨯⨯==⑧ 磁场方向垂直导轨平面向上；考点：牛顿第二定律；电功率；法拉第电磁感应定律. 3．（13分）如图，在竖直向下的磁感应强度为B 的匀强磁场中，两根足够长的平行光滑金属轨道MN 、PQ 固定在水平面内，相距为L 。

导体切割磁感线问题电磁感应中，“导体棒”切割磁感线问题是高考常见命题。

解此类型问题的一般思路是：先解决电学问题，再解决力学问题，即先由法拉第电磁感应定律求感应电动势，然后根据欧姆定律求感应电流，求出安培力，再往后就是按力学问题的处理方法，如进行受力情况分析、运动情况分析及功能关系分析等。

（如果学生能力足够，完全可以力学和电学同时分析，找到中间那个联系点，一般联系点都是合力，之后运用牛二定律很容易解题。

）导体棒切割磁感线的运动一般有以下几种情况：匀速运动、在恒力作用下的运动、恒功率运动等。

一、导体棒匀速运动导体棒匀速切割磁感线处于平衡状态，安培力和外力等大、反向，给出速度可以求外力的大小，或者给出外力求出速度，也可以求出功、功率、电流强度等，外力的功率和电功率相等。

例1. 如图1所示，在一磁感应强度B＝0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h＝0.1m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q 之间连接一阻值R＝0.3Ω的电阻。

导轨上跨放着一根长为L＝0.2m，每米长电阻r＝2.0Ω/m的金属棒ab，金属棒与导轨正交放置，交点为c、d，当金属棒在水平拉力作用于以速度v＝4.0m/s向左做匀速运动时，试求：图1（1）电阻R中的电流强度大小和方向；（2）使金属棒做匀速运动的拉力；（3）金属棒ab两端点间的电势差；（4）回路中的发热功率。

解析：金属棒向左匀速运动时，等效电路如图2所示。

在闭合回路中，金属棒cd部分相当于电源，内阻r cd＝hr，电动势E cd＝Bhv。

图2（1）根据欧姆定律，R中的电流强度为0.4A，方向从N经R到Q。

（2）使金属棒匀速运动的外力与安培力是一对平衡力，方向向左，大小为F＝F安＝BIh＝0.02N。

（3）金属棒ab两端的电势差等于U ac、U cd与U db三者之和，由于U cd＝E cd－Ir cd，所以U ab ＝E ab－Ir cd＝BLv－Ir cd＝0.32V。

单杆在导轨上切割磁感线导体棒切割磁感线的运动一般有四种情况：1、导体棒匀速运动导体棒匀速切割磁感线处于平衡状态，安培力和其他外力等大反向，给出速度可以求外力的大小，或者给出外力求出速度，也可以求出功、功率、电流等，外力的功率和电功率相等。

2、导体棒在恒力作用下由静止开始运动导体棒在恒定外力的作用下由静止开始运动，速度增大，感应电动势不断增大，安培力、加速度均与速度有关，均为变量，当安培力等于恒力时加速度等于零，导体棒最终为匀速运动。

整个过程加速度是变量，不能应用运动学公式。

3、导体棒在恒定加速度下由静止开始运动加速度恒定，导体棒为匀变速运动，可以应用运动学公式。

速度不断变化，感应电动势不断变化，电流、安培力也在变化，所加的外力一定也在变化，但是导体棒所受的合力是恒力。

4、导体棒在恒定功率下由静止开始运动因为功率P Fv P ,=恒定，那么外力F 就随v 而变化。

要注意分析外力、安培力和加速度的变化，当加速度为零时，速度达到最大值，安培力与其它外力平衡。

三个角度1、力电角度：与“导体单棒”组成的闭合回路中的磁通量发生变化→导体棒产生感应电动势→感应电流→导体棒受安培力→合外力变化→加速度变化→速度变化→感应电动势变化→……循环结束时加速度等于零，导体棒达到稳定运动状态。

2、电学角度：：判断产生电磁感应现象的那一部分导体（电源）→利用tn E ∆∆=φ或BLv E =求感应电动势的大小→利用右手定则或楞次定律判断电流方向→分析电路结构→画等效电路图。

3、力能角度：电磁感应现象中，当外力克服安培力做功时，谅有其他形式的能转化为电能；当安培力做正功时，就有电能转化为其他形式的能。

例一、如图所示，水平平行放置的导轨上连有电阻R ，并处于垂直轨道平面的匀强磁场中。

今从静止起用力拉金属棒ab （ab 与导轨垂直），若拉力恒定，经时间1t 后ab 的速度为v ，加速度为1a ，最终速度可达2v ；若拉力的功率恒定，经时间2t 后ab 的速度也为v ，加速度为2a ，最终速度可达2v ，求1a 和2a 的关系。

导体棒切割磁感线产生感应电动势公式
当导体棒切割磁感线时，会在导体内部产生感应电动势。

这是基
于法拉第电磁感应定律的原理，即磁通量的变化会导致感应电动势的
产生。

具体来说，当导体棒以速度v沿着磁场方向运动时，磁感线就会
随着导体棒的运动而切割导体棒，这样就会导致磁通量发生变化。

而
根据法拉第电磁感应定律，这个磁通量的变化就会在导体内部产生一
个感应电动势E，其大小与磁通量变化速率的乘积成正比。

具体来说，根据电动势的定义公式E=Blv，其中B代表磁场强度，
l代表导体棒的长度，v代表导体棒相对于磁场的运动速度。

因此，可
以发现，当导体棒的速度越大或者导体棒越长，磁场强度越大时，感
应电动势也会相对更大。

此外，还需要注意的是，运动方向所产生的电势方向由电磁感应
定律中的楞次定律确定。

如果导体在平行磁场中运动，则电势方向与
磁场线方向垂直，且当导体运动速度越大时，感应电动势也会相对更大;如果导体垂直于磁场运动，则感应电动势的大小与导体的速度有关，且其方向按右手定则决定。

这些细微的区别需要我们在实际使用时加
以注意。

总之，导体棒切割磁感线产生感应电动势公式是一个重要的基本
物理公式，我们需要在实际运用时灵活掌握，以便更好地应用于实际
问题中，从而使我们的研究和应用更具成效。
