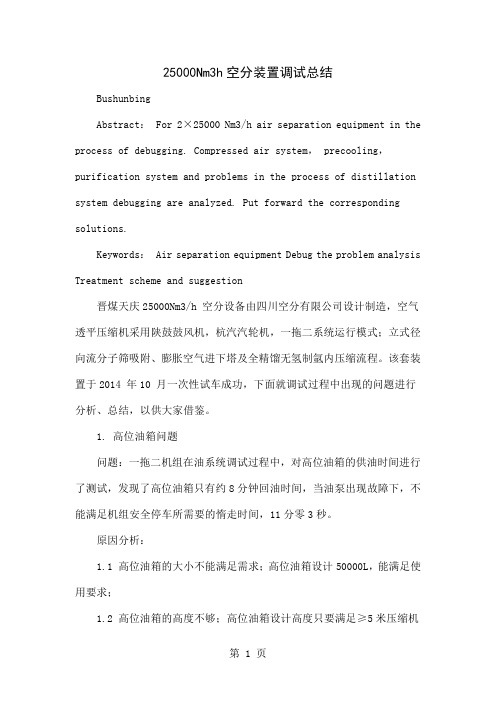

25000Nm3h空分装置调试总结BushunbingAbstract：For 2×25000 Nm3/h air separation equipment in the process of debugging. Compressed air system， precooling，purification system and problems in the process of distillation system debugging are analyzed. Put forward the corresponding solutions.Keywords： Air separation equipment Debug the problem analysis Treatment scheme and suggestion晋煤天庆25000Nm3/h 空分设备由四川空分有限公司设计制造，空气透平压缩机采用陕鼓鼓风机，杭汽汽轮机，一拖二系统运行模式；立式径向流分子筛吸附、膨胀空气进下塔及全精馏无氢制氩内压缩流程。
该套装置于2014 年10 月一次性试车成功，下面就调试过程中出现的问题进行分析、总结，以供大家借鉴。
1. 高位油箱问题问题：一拖二机组在油系统调试过程中，对高位油箱的供油时间进行了测试，发现了高位油箱只有约8分钟回油时间，当油泵出现故障下，不能满足机组安全停车所需要的惰走时间，11分零3秒。
原因分析：1.1 高位油箱的大小不能满足需求；高位油箱设计50000L，能满足使用要求；1.2 高位油箱的高度不够；高位油箱设计高度只要满足≥5米压缩机本体以上即可，不是该原因；1.3 高位油箱底部油不能完全释放；停止油泵，打开高位油箱底部排污阀，油箱底部本来最多容纳约100L油，竟然放了1600L的油，打开高位油箱顶部人孔进行查看，发现DN80管线距油箱下部20mm侧方φ25mm 圆孔没有制作。
空分装置工艺流程及仪表简介空分装置工艺流程及仪表简介一、 10000NM3/h空分工艺流程及仪控系统1、工艺流程简图:2、空压机工作原理:空气经过滤器进入空透压缩机，进入叶轮的气体在叶轮的作用下，高速旋转产生离心力，在离心力的作用下气体被甩出，并获得很大的速度，在扩压器等元件中将速度能转化为压力能。
这样通过逐段的多级压缩，使气体达到规定的压力，送至空分系统。
3、空压机仪控系统:(1)温度:8个轴温测量(TIAS1.10~TIAS1.17)8个进出口温度测量(TI1.1~TI1.2)(2)压力:入口压力:PI1.1. 出口压力调节:PIC1.2.(3)流量:出口空气流量:FI1.24、空气预冷系统及测量仪表组成:(1)空冷塔的作用:进塔空气洗涤和冷却。
(2)仪表控制:①空冷塔液位:LICAS101(700,900mm)。
②空冷塔出口空气压力:PIAS101(?0.35Mpa报警?0.30Mpa停车)。
③空冷塔出口空气温度:TIAS104,1,2(?50?报警?55?停车)。
5、板式换热器(可逆式换热器)的作用及仪表控制原理:(1)作用:空气冷却和清除水分、二氧化碳。
(2)仪表控制(切换系统)原理:工作原理:由十台切换阀及对应二位五通电磁阀组成两大组，DCS输出控制信号，按照程序使阀门开关动作。
每三分钟切换空气进口和污氮气出口通道，达到清除管道内水份和二氧化碳的作用。
6、空分塔主要设备及作用:空分塔的作用，是为压缩岗位提供纯度≥99.2%的氧气和纯度≥99.99%的氮气。
(1)分馏塔:包括上塔、下塔、付塔、冷凝蒸发器等。
主要作用为分离氧气、氮气。
仪表有液位、压力、阻力等测量。
(2)液氧吸附器、液空吸附器:各两台。
主要作用是吸附液氧、液空中的乙炔(正常0.01ppm)及碳氢化合物。
仪表有压力和温度测量。
(3)液化器:包括氧液化器、氮液化器、污氮液化器。
主要作用是通过换热使气体变成液体。
仪表主要测量各介质进出口温度。
收稿日期:2005 11 03;修回日期:2006 01 04作者简介:凌 波(1976 ),男,工程师,1999年7月毕业于中南工业大学应用物理及热能工程系,现任柳钢气体公司空分二车间副主任,从事空分设备运行管理工作。

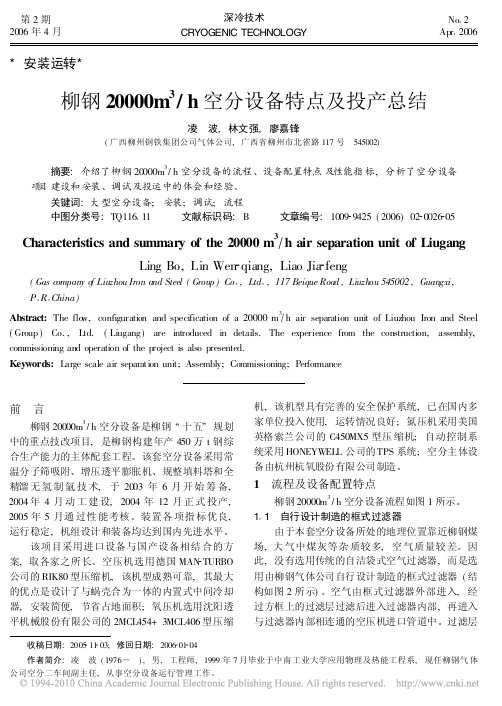

*安装运转*柳钢20000m 3/h 空分设备特点及投产总结凌 波,林文强,廖嘉锋(广西柳州钢铁集团公司气体公司,广西省柳州市北雀路117号 545002)摘要:介绍了柳钢20000m 3/h 空分设备的流程、设备配置特点及性能指标,分析了空分设备项目建设和安装、调试及投运中的体会和经验。
