一、培训目标1. 使学员了解吊车电气系统的基本组成和结构。
2. 掌握吊车电气设备的操作方法和安全注意事项。
3. 学会吊车电气故障的排查与处理。
二、培训对象吊车操作人员、维修人员及管理人员。
三、培训时间2天（每天8小时）四、培训内容第一部分：吊车电气系统概述1. 吊车电气系统的组成及功能（1）主电路：包括电源、控制器、电动机、制动器等。
（2）控制电路：包括控制按钮、继电器、接触器等。
（3）信号电路：包括指示灯、蜂鸣器等。
2. 吊车电气系统的分类（1）按电压等级分类：低压、高压。
（2）按控制方式分类：手动控制、自动控制。
第二部分：吊车电气设备操作1. 吊车电气设备的操作步骤（1）启动电源，检查设备是否正常。
（2）打开控制箱，检查按钮、继电器、接触器等是否正常。
（3）按下启动按钮，观察电动机是否正常运行。
（4）进行吊运作业，注意观察设备运行状态。
2. 吊车电气设备操作注意事项（1）操作前应检查设备是否正常，确认安全后方可操作。
（2）操作过程中应保持注意力集中，严格按照操作规程进行。
（3）禁止酒后操作，确保操作人员身体健康。
（4）发生故障时，应立即停止操作，查找原因并排除故障。
第三部分：吊车电气故障排查与处理1. 常见电气故障及原因（1）电动机不启动：电源问题、控制器故障、接触器故障等。
（2）制动器失灵：制动器磨损、制动器控制电路故障等。
（3）指示灯不亮：电源问题、指示灯故障等。
2. 电气故障排查方法（1）检查电源是否正常。
（2）检查控制电路是否正常。
（3）检查电动机、制动器等设备是否正常。
3. 电气故障处理方法（1）电源问题：检查电源线路、电源开关等。
（2）控制器故障：更换控制器或修复控制器。
（3）接触器故障：更换接触器或修复接触器。
（4）电动机、制动器等设备故障：更换或修复设备。
五、培训考核1. 理论考核：考试形式，考察学员对吊车电气系统的了解程度。
2. 实操考核：现场操作，考察学员对吊车电气设备的操作技能。

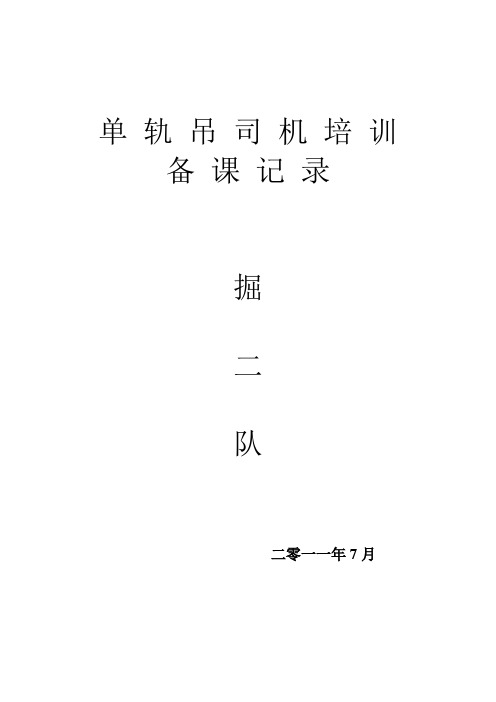

单轨吊司机培训备课记录掘二队二零一一年7月培训课时安排计划目录安全警示：一、概述：................................... 7月12日二、单轨吊车的基本参数 ....................... 7月13日三、单轨吊车的操作........................... 7月14日四、单轨吊车的维护与保养 ..................... 7月15日五、单轨吊车的常见故障及排除方法：............ 7月16日六、使用注意事项：........................... 7月17日七、运输、贮存.............................. 7月18日安全警示：1、机车检修时应把机车停在平巷并用链条把机车锁在轨道上。
2、严禁带电检修开关内部设施，应停掉上级电源方可工作。
3、变频器闭锁失灵时严禁下井使用。
4、更换部件时,必须使用原厂原型号部件。
5、司机必须经培训合格后持证上岗。
6、机车爬坡时,轨道下方严禁站人。
7、不得随意改变本安电路及其关联的电气参数及元件型号、参数等。
8、该产品不得与未经联检的设备连接。
一、概述：1．用途防爆蓄电池机车是一种多功能、高效率、多用途的煤矿井下辅助运输设备，能够完成井下设备的吊装和运输工作。
该机车行使于悬吊单轨系统，不受底板条件限制。
机车具有良好的通过能力。
通过调节轨道悬吊链可调整导轨高度，因此轨道维护方便。
2．使用环境条件1）轨道（1）轨道用I140E工字钢.材质为20SiMn。
这种工字钢的上下边缘较厚为16mm,宽度较少为68mm,浮板厚度为7mm,高155mm。
因此工字钢具有较好的横向强度和耐磨特性。
（2）轨道结构：成品轨道应包括轨道、连接件、吊挂件等部分构成。
按照线路需要轨道有直轨、弯轨、标准的长短轨。
直线轨的标准有：1m、3m，弯轨的标准：水平曲率半径为4m。
其中直线1m轨为弯轨向直轨的过度轨道。
