培训教材盾构机系统原理介绍（C型盾构）宏润建设集团股份有限公司二OO七年八月目录1.概要 (2)2.盾构壳体结构 (2)3.刀盘驱动系统 (3)4.刀盘装置 (5)5.盾构推进系统 (7)6.人行闸 (9)7.管片拼装机 ............................................................... - 10 -8.螺旋输送机 ................................................................ - 11 -9.盾尾密封装置............................................................ - 12 -10.液压系统................................................................. - 13 -11.集中润滑系统.......................................................... - 14 -12.稀油润滑系统.......................................................... - 15 -13.盾尾油脂压注系统................................................... - 15 -14.注浆系统................................................................. - 16 -15.加泥加水系统.......................................................... - 17 -16.冷却系统 (17)17.车架系统 (18)18.皮带输送机 (19)19.双梁系统 (19)20.单梁系统 (20)21.电气系统 (20)1.概要本教材主要内容为盾构机各系统设备的主要功能介绍。
盾构电气维修人员培训计划一、培训目标与任务1. 培养具备盾构电气维修技能的专业人员，确保盾构设备的正常运行和维护。
2. 加强对盾构电气维修人员的专业知识、技能、素养等方面的培训，提高其工作能力和水平。
二、培训对象盾构电气维修人员及相关岗位人员。
三、培训内容1. 盾构电气系统的原理、结构及工作原理；2. 盾构电气系统常见故障的检修方法和处理技巧；3. 盾构电气系统的日常维护与保养；4. 盾构电气系统的安全知识和操作规程；5. 盾构电气系统的相关法律法规及标准。
四、培训方式1. 理论学习：通过课堂教学、讲座等形式，向学员传授盾构电气系统的理论知识和技术要点。
2. 实践操作：通过模拟操作和实际维修案例，让学员掌握盾构电气系统的维修技能和处理经验。
3. 现场观摩：安排学员参观盾构电气系统的实际施工现场，了解设备运行情况和维护需求。
五、培训计划1. 阶段一：理论学习时间：3天内容：盾构电气系统的原理、结构、工作原理、常见故障处理方法等理论知识的学习。
方式：课堂教学、讲座等形式。
2. 阶段二：实践操作时间：5天内容：学员进行盾构电气系统的模拟操作和实际维修案例的操作训练。
方式：实际操作训练、案例分析等形式。
3. 阶段三：现场观摩时间：2天内容：安排学员参观盾构电气系统的实际施工现场，了解设备运行情况和维护需求。
方式：现场观摩、学习交流等形式。
六、培训评估1. 学员学习情况考核：通过笔试、实际操作考核、论文撰写等形式，对学员的学习成果进行评估和考核。
2. 学员综合能力评估：通过综合评价，包括理论知识掌握程度、实际操作技能、综合分析能力等方面，对学员的综合能力进行评估。
七、培训效果1. 提高了学员对盾构电气系统的理解和操作技能；2. 培养了一批具备盾构电气维修技能的专业人员；3. 加强了盾构设备的维护保养工作，提高了设备的使用寿命和效率。
八、培训总结通过本次盾构电气维修人员的培训，使得学员深入了解了盾构电气系统的原理、结构和工作原理，掌握了常见故障的检修方法和处理技巧，提高了盾构电气维修的专业能力和水平。
盾构电气控制原理培训一、概述盾构机是一种用于地下隧道施工的工程设备，其电气控制系统是保障盾构机正常运行的关键部分。
盾构机电气控制原理培训是为了使操作人员能够正确理解和掌握盾构机的电气控制原理，从而能够对盾构机进行正确的操作和维护。
二、盾构机电气控制系统组成1.电气控制柜：包括盾构机的主控制柜及其附属设备，用于控制盾构机的运行状态和各种功能。
2.线束系统：负责传输电气控制信号和供电。
3.仪表系统：用于显示和监测盾构机的运行状态。
4.传感器和执行机构：用于感知和控制盾构机的各种运动和功能。
三、盾构机电气控制原理1.盾构机电气控制系统的运行原理：盾构机电气控制系统通过接收和处理各种信号，控制盾构机的运行状态和功能。
其中，信号的传输主要通过线束系统实现，而电气控制柜则负责信号的处理和控制。
2.盾构机电气控制系统的主要功能：（1）启动和停止盾构机的运行；（2）控制盾构机各个部件的运动，如控制推进器的启停和推进速度；（3）控制盾构机的工作环境，如控制喷射混凝土的喷射速度和压力；（4）监测和显示盾构机的运行状态，如显示推进器的推进力和速度。
3.盾构机电气控制系统的关键技术：（1）PLC编程：PLC是电气控制系统的核心部分，通过编写PLC程序，实现对盾构机各个部件的控制和监测。
（2）变频调速技术：盾构机的推进器通常采用电动机驱动，通过变频器对电动机进行调速，可以实现对盾构机推进速度的精确控制。
（3）传感器技术：传感器主要用于感知和监测盾构机的各种运动和环境参数，如推进力、推进速度、温度等。
四、盾构机电气控制原理培训内容1.盾构机电气控制系统的构成和工作原理；2.盾构机电气控制系统的功能和特点；3.盾构机电气控制系统的关键技术和设备；4.盾构机电气控制系统的操作和维护。
五、盾构机电气控制原理培训的目标通过盾构机电气控制原理培训，参训人员应该能够：1.理解盾构机电气控制系统的组成和工作原理；2.掌握盾构机电气控制系统的功能和特点；3.了解盾构机电气控制系统的关键技术和设备；4.能够独立操作和维护盾构机的电气控制系统。
盾构机用电操作规程培训盾构机用电操作规程培训一、培训背景盾构机是一种用于地下工程施工的重型设备，包括机械、电子和液压等多个系统。
在使用盾构机进行施工时，正确的电气操作非常重要，以确保施工过程的安全、顺利和高效。
因此，进行盾构机用电操作规程的培训是必不可少的。
二、培训目标1. 理解盾构机的电气系统结构和工作原理。
2. 熟悉盾构机的电气设备和仪表，包括电气控制柜、电动机、传感器等。
3. 掌握盾构机的用电操作流程和标准操作规程。
4. 学会识别和解决常见的电气故障。
三、培训内容1. 盾构机的电气系统结构和工作原理- 盾构机的电气系统包括供电系统、控制系统和保护系统。
- 了解电气系统的工作原理，包括供电、接线、信号传输和控制等关键环节。
2. 盾构机的电气设备和仪表- 了解电气控制柜的组成和功能，包括主控制柜、辅助控制柜、电缆连接等。
- 了解盾构机上常见的电动机、传感器和仪表，如主动轮电机、前后壁电机、导向车电机、注浆电机、测斜仪、流量计等。
3. 盾构机的用电操作流程和标准操作规程- 熟悉盾构机的用电启动和停机操作流程。
- 掌握盾构机的电气设备启动和停机的标准操作规程，包括按照顺序开关各个电气设备、设定参数、启动和停机时的注意事项等。
4. 电气故障的识别和解决- 学会使用仪表设备识别电气故障，如变压器故障、电动机故障等。
- 掌握解决电气故障的常规方法，如检查电气设备连接、更换故障设备等。
四、教学方法1. 理论讲解：通过教师进行理论讲解，介绍盾构机的电气系统结构和工作原理，以及电气设备和仪表的基本知识。
2. 示范操作：通过教师的示范操作，展示盾构机的用电操作流程和标准操作规程，让学员能够直观地了解和掌握。
3. 实践操作：学员根据教师的指导，进行实际的用电操作练习，以巩固所学知识，并学会识别和解决电气故障。
五、培训考核培训结束后，进行笔试和实际操作考核，考核内容包括盾构机的电气系统结构和工作原理、电气设备和仪表的功能和参数设置、标准的用电操作流程和注意事项，以及解决电气故障的方法。

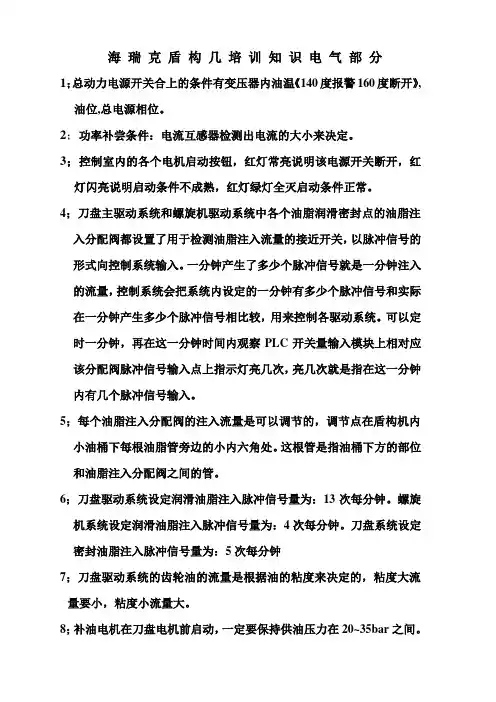

海瑞克盾构几培训知识电气部分1；总动力电源开关合上的条件有变压器内油温《140度报警160度断开》,油位,总电源相位。
2；功率补尝条件：电流互感器检测出电流的大小来决定。
3；控制室内的各个电机启动按钮，红灯常亮说明该电源开关断开，红灯闪亮说明启动条件不成熟，红灯绿灯全灭启动条件正常。
4；刀盘主驱动系统和螺旋机驱动系统中各个油脂润滑密封点的油脂注入分配阀都设置了用于检测油脂注入流量的接近开关，以脉冲信号的形式向控制系统输入。
一分钟产生了多少个脉冲信号就是一分钟注入的流量，控制系统会把系统内设定的一分钟有多少个脉冲信号和实际在一分钟产生多少个脉冲信号相比较，用来控制各驱动系统。
可以定时一分钟，再在这一分钟时间内观察PLC开关量输入模块上相对应该分配阀脉冲信号输入点上指示灯亮几次，亮几次就是指在这一分钟内有几个脉冲信号输入。
5；每个油脂注入分配阀的注入流量是可以调节的，调节点在盾构机内小油桶下每根油脂管旁边的小内六角处。
这根管是指油桶下方的部位和油脂注入分配阀之间的管。
6；刀盘驱动系统设定润滑油脂注入脉冲信号量为：13次每分钟。
螺旋机系统设定润滑油脂注入脉冲信号量为：4次每分钟。
刀盘系统设定密封油脂注入脉冲信号量为：5次每分钟7；刀盘驱动系统的齿轮油的流量是根据油的粘度来决定的，粘度大流量要小，粘度小流量大。
8；补油电机在刀盘电机前启动，一定要保持供油压力在20~35bar之间。
9；刀盘旋转启动条件：三个刀盘电机启动正常。
泄漏油油温正常（刀盘油马达处小油管）。
冷却水的流量。
润滑油脂输入脉冲信号大于13次每分钟。
齿轮油流量大于设定值（515）。
8个刀盘油马达的温度开关输入信号正常。
密封油脂输入脉冲信号大于5次每分钟。
滚动角传感器输入信号正常。
控制面板的钥匙处于合适的位置。
刀盘刹车系统中压力开关(储能压力大于45bar)和插削出来的接近开关的输入信号正常。
10；推进泵头处的压力比例阀是受在推进过程中最大区域压力所决定的，一般是最大区域压力加上20Mpa。
