电缆敷设作业指导书2012年版

电缆敷设及二次接线施工措施一、施工流程1、图纸审核交接2、技术准备3、工具材料准备4、电缆敷设5、电缆牌的制作、挂牌要求6、电缆线心线帽的要求7、电缆进端子箱、屏（柜）的排列、电缆头的制作、二次接线8、电缆屏蔽层、钢带接地及电缆层铜排屏蔽网9、电缆敷设、二次接线整体检查、验收二、施工流程说明及质量要求1、技术准备（1）按照公司《施工图纸会审程序》、《施工技术交底程序》的要求，做好施工图纸审查,现场技术交底工作。

（2)组织现场施工人员认真学习和熟悉电缆清册、端子排图等二次图纸.(3）根据电缆清册、GB规范的规定及现场实际情况，现场技术人员编制电缆敷设走向顺序表和电缆排列布置图。

（4）施工中执行GB5《电气装置安装工程电缆线路施工及验收规范》。

(5）施工中执行甲方委托的反措及特殊要求。

（6）按《检验和试验程序》的要求，做好电缆的检验和验收工作。

2、工具材料准备（1）常用工具：手锯，钢丝钳、剥线钳、尖嘴钳、斜口钳、压接钳、螺丝刀（平口、十字型）、电工刀、微机电缆牌打印机、线帽打印机、高温电吹风、电烙铁等。

（2）常用材料:尼龙扎带、电缆头热缩管（按电缆直径配制)、聚乙烯铁芯扎线、白色腊管（按电缆芯线配制）、多股黄绿相间绝缘线、微机打印专用电缆牌、黑色聚乙烯带，透明自粘胶带，焊锡丝,接线鼻子（按电缆截面配制）等。

3、电缆敷设（1）电缆敷设前的准备：a、电缆盘不应平放保管和平放运输；b、电缆盘存放处地基应坚实不得积水;c、保管期间电缆应包装完好、标志齐全、封端严密；d、应先对电缆进行绝缘检查，符合设计及规范要求方可使用；e、电缆敷设前,应有专人先对电缆所经路径进行勘查，制定电缆敷设顺序表(或排列布置图）,作为电缆敷设和布置的依据。

（电缆敷设顺序表或排列布置图编制应按电缆支架由上至下，按交流动力、控制、信号、电流、电压、通讯排列方法编制。

）f、电缆盘在现场倒运时，不允许电缆受到损伤，严禁将电缆盘直接由车上推下。

电缆敷设及接线作业指导书
序号人力单位数量备注1电缆安装班长人22安全员人13质检员人14技术员人25电缆安装工人人50 3.2机具配备序号机具名称单位数量备注1电脑（配打印机）台12胶头印字机台13电缆打牌机台24剥线钳把255斜口钳把256十字螺丝刀台257一字螺丝刀块258尖嘴钳把259锯工只510剪刀把811电缆敷设架把712电缆线鼻钳把10 3.3 作业条件 3.3.1 施工前相关图纸资料会审完毕。

3.3.2电缆敷设所需具备的条件： 3.3.2.1热控电缆到货齐全、能够满足施工的需要。

3.3.2.2所有的电缆主通道已经沟通，桥架安装基本结束。

3.3.2.3电缆敷设路径处光线充足，无杂物。

3.3.2.4电缆清册经过整理归类，并制作出电缆牌。

3.3.2.5电缆敷设人员已到位，敷设用消材已到货。

电缆线路安装作业指导书一、作业前准备1.1 现场勘查在进行电缆线路安装前，需要对直线离线落地式电缆、中间接头的位置和类型、施工工艺、隧道龙门架、电缆槽等施工环境进行现场勘查，这样可以有针对性地制定出详细的施工方案并查找到一些潜在的施工隐患，以确保电缆线路安装施工的顺利进行。

1.2 材料备齐作业前需要核对电缆、接头、密封胶带、绝缘缆套、根数、型号、长度、规格等材料，以免在施工过程中发现材料不足或材料规格不符合要求，导致施工无法继续或者产生不必要的浪费。

1.3 菜单制定根据实际现场情况、施工工序、施工人员数量等情况，制定出详细的施工菜单，以确保施工的有序进行，并降低施工风险。

二、安装施工过程2.1 剥皮将电缆上皮料剥出10cm长度，用刀嘴对着电缆上边缘进行放线，保持直线，同时避免切割内部绝缘。

2.2 清洁用吸尘器或清洁布等工具，将电缆端面、接头和电缆附着物表面进行清洁，不要使用含有有机溶剂的清洁剂。

2.3 标记为了避免施工过程中的混淆和错误，需要在电缆端面和连接头上分别按照规定的方法进行标记，没标记的电缆一定要记好标准，以免交叉。

2.4 加热密封插头和电缆需分别加热5-7分钟至高温，然后将插头装配到套管上，并将增压接头、密封胶带和绝缘套按照规定的方法组合安装。

2.5 冷却固定好接头和电缆后，要让其自然冷却至无热源为止。

三、安全注意事项3.1 确保电源开关处于关闭状态在进行电缆线路安装时，必须确保电源开关处于关闭状态，防止因误操作或错误操作导致的电缆短路、火灾、爆炸等危险事件的发生。

3.2 确保安全电压在进行电缆线路安装时，必须要遵循相关规定，确保电压符合施工安全标准，防止产生电击或其它安全事故。

3.3 防止触电在进行电缆线路安装时，必须严格遵循施工规范和安全操作规程，穿着合适的防护装备，确保操作人员不会接触到带电设备或电流，以防止触电事故的发生。

3.4 处理施工废料在进行电缆线路安装时，必须妥善管理和处置施工废料，防止施工过程中产生的废料对环境造成污染。

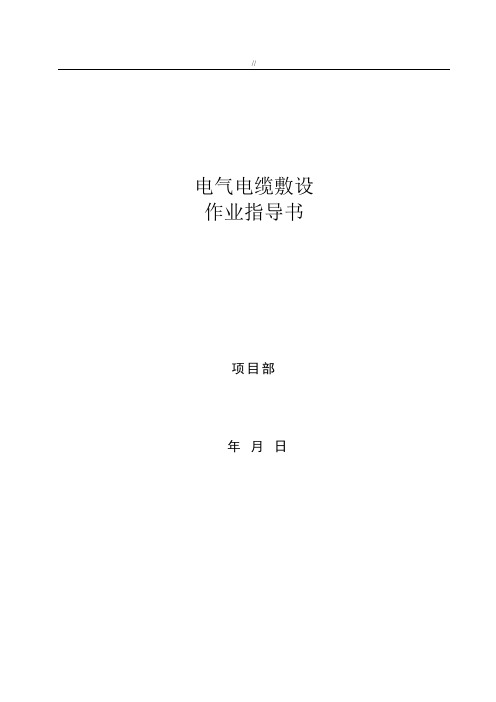

电气电缆敷设作业指导书项目部年月日目录1. 编制依据2. 工程范围3. 工作内容4. 施工条件5. 施工准备6. 施工工艺流程图7. 施工步骤8. 质量标准9 职业安全健康和环境因素风险控制计划10. （RCP）1.编制依据1.1设计单位提供的施工图及技术文件。

1.2 《火电施工质量检验及评定标准》（电气装置篇）。

1.3《电气装置安装工程施工及验收规范》1.4 GB 50303-2002 建筑电气工程施工质量验收规范（附条文说明）1.5 DL 5009.1-2002《电力建设安全操作规程（火力发电厂部分）》1.6 制造厂提供的图纸与技术文件1.7项目施工组织设计、公司技术标准（工艺规程）等。

2.工程范围2.1电缆敷设：①汽机电缆敷设；②锅炉电缆敷设；③灰库电缆敷设：④化水等辅助厂房电缆敷设；⑤电除尘电缆敷设。

2.2 防火封堵：全厂热控电缆防火封堵。

3. 工作内容：3.1电缆敷设：核对电缆，检查路线。

合理选盘，绝缘检查，架设电缆盘。

敷设，核对，整理，固定电缆，穿保护管；3.2防火封堵；4.施工条件4．1电缆桥架、保护管、线槽施工完毕，清理干净，验收合格，电缆网络节点的编号喷涂清晰、正确；4．2涉及的盘箱柜安装完毕并验收合格；4．3电缆隧道、沟道、支架施工完毕，并清理干净，至验收合格；4．4固定电缆的紧固件安装完毕，并验收合格；4. 5防火封堵前电缆敷设自检验收完毕。

4．6电缆由支架或桥架上盘柜前的过渡架构已正确安装，并验收合格。

5. 施工准备5.1根据电缆敷设清册认真核对一、二次接线设计、变更图纸。

编制正确的电缆敷设清册。

5.2 正确理顺所有电缆的敷设路径、层数。

与其它单位共同使用的路径，应协商确定。

5.3电缆敷设路径的施工区域照明充足，通风良好；整个路径通畅无阻，高空作业需搭设脚手架。

5.4检查电缆桥架、支架、电缆保护管等有无漏装或错装现象。

5.5起重工和架子工必须持证上岗或经培训合格。

脚手架搭设完毕并经安检人员验收合格。

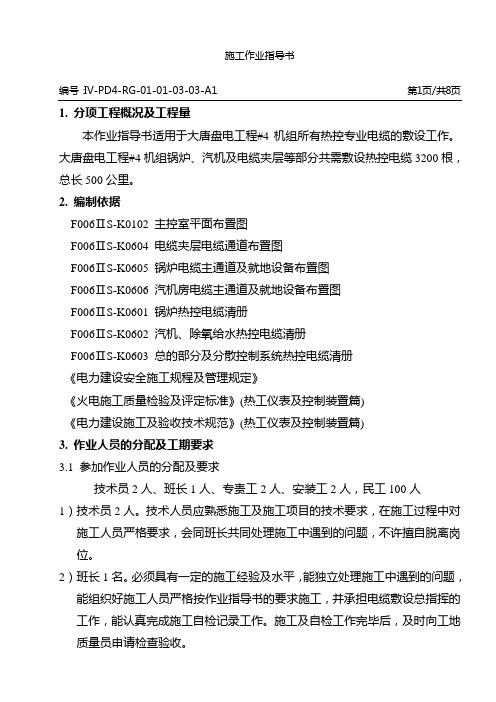

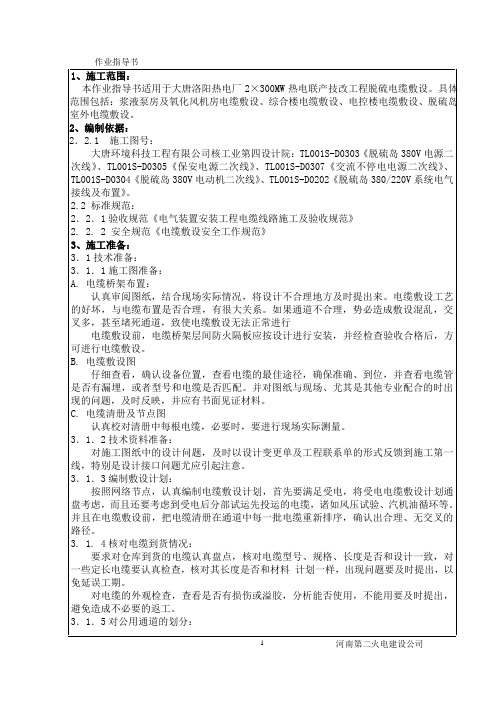

编号：IV-PD4-RG-01-01-03-03-A1 第1页/共8页1. 分项工程概况及工程量本作业指导书适用于大唐盘电工程#4机组所有热控专业电缆的敷设工作。

大唐盘电工程#4机组锅炉、汽机及电缆夹层等部分共需敷设热控电缆3200根，总长500公里。

2. 编制依据F006ⅡS-K0102 主控室平面布臵图F006ⅡS-K0604 电缆夹层电缆通道布臵图F006ⅡS-K0605 锅炉电缆主通道及就地设备布臵图F006ⅡS-K0606 汽机房电缆主通道及就地设备布臵图F006ⅡS-K0601 锅炉热控电缆清册F006ⅡS-K0602 汽机、除氧给水热控电缆清册F006ⅡS-K0603 总的部分及分散控制系统热控电缆清册《电力建设安全施工规程及管理规定》《火电施工质量检验及评定标准》(热工仪表及控制装臵篇)《电力建设施工及验收技术规范》(热工仪表及控制装臵篇)3. 作业人员的分配及工期要求3.1 参加作业人员的分配及要求技术员2人、班长1人、专责工2人、安装工2人，民工100人1）技术员2人。

技术人员应熟悉施工及施工项目的技术要求，在施工过程中对施工人员严格要求，会同班长共同处理施工中遇到的问题，不许擅自脱离岗位。

2）班长1名。

必须具有一定的施工经验及水平，能独立处理施工中遇到的问题，能组织好施工人员严格按作业指导书的要求施工，并承担电缆敷设总指挥的工作，能认真完成施工自检记录工作。

施工及自检工作完毕后，及时向工地质量员申请检查验收。

编号：IV-PD4-RG-01-01-03-03-A1 第2页/共8页3）施工人员：安装工2人，专责工2人，其它人员100人。

必须服从总指挥的指挥，熟悉施工方法及质量要求，注意安全，严格按作业指导书进行施工，不得擅自离开现场。

3.2 热工电缆敷设工期要求计划开工时间：2001年5月22日计划完工时间：2001年10月12日4. 施工所需主要工器具及材料1）施工所需主要工具钢锯2把偏口钳2把尼龙绳100米安全带60条电缆轴支架4对对讲机5对2）施工所需计量器具摇表500V/500MΩ1块5.电缆敷设前的准备工作5.1 作业环境的质量要求1）电缆敷设用脚手架搭设完毕，牢固可靠，并验收合格。

电缆敷设工程作业指导书?电缆敷设工程作业指导书-安全管理网安全管理网会员中心加入VIP微信安全管理网微信号用户名：密码：Cookie：不保存保存一天保存一月保存一年忘记密码安全新闻安全法规安全管理安全技术事故案例操作规程安全标准安全教育安全文化应急预案安全评价工伤保险职业卫生环保|健康管理体系文档|论文安全常识工程师安全文艺培训课件管理资料煤矿化工建筑机械电力冶金消防交通特种论坛活动视频问答投稿MSDS 培训超市招聘动态法规管理技术案例超市标准预案课件教育规程评价工伤职业卫生环保健康体系文档论文常识工程师文艺视频function qgSearch(){var keyword = encodeURI(document.getElementById('qkeyword').value);if(keyword==''||keyword==null){window.open('/cse/search?q='+keyword+'s=13671738433058352942nsid= 0');}else{window.open('/cse/search?q='+keyword+'s=13671738433058352942 nsid=0');}}导航：安全管理网>>安全技术电气安全>>正文电缆敷设工程作业指导书文件大小：125.25 KB共15页文件格式：WORD文档点击数：更新时间：2015年03月23日下载地址：点击这里下载点数：1 点（VIP会员免费）文件作者：安全管理网文件来源：安全管理网部分内容预览[文件共15页]本文件共15页，只能预览部分内容，查看全部内容需要下载。

注：预览效果可能会出现部分文字乱码（如口口口）、内容显示不全等问题，下载是正常的。

内容摘要目次1 适用范围middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mi ddot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mid dot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;midd ot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot ;middot;middot;middot;middot;middot;middot;middot;middot; 832 编写依据middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mi ddot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mid dot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;midd ot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot ;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot; middot;middot;middot;middot;middot;middot;middot;middot;middot;middot; 833 作业流程图middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mi ddot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mid dot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;midd ot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot ;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot; middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mi ddot; 834 安全风险辨析与预控middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mi ddot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mid dot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;midd ot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot ;middot;middot;middot; 835 作业准备middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mi ddot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mid dot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;midd ot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot ;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot; middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mi ddot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mid dot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;856 作业方法middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mi ddot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mid dot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;midd ot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot ;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot; middot;middot;middot;middot;middot;middot;middot; 67 质量控制措施及检验标准middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mi ddot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;mid dot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;middot;midd ot;middot;middot;middot;middot;middot; 9下一篇：电缆主绝缘故障查找作业指导书上一篇：触电安全防控技术下载地址（请点击下面地址下载）文件地址1Tag:电缆敷设.作业指导书相关内容车辆管理作业指导书调压器作业指导书过滤器检修作业指导书Cameron球阀安装、操作维护作业指导书安全文明工地作业指导书网友评论more电气安全热点内容221897车间安全生产注意事项59640配电箱安装及使用安全要求49341保证电力施工现场作业安全的组织措施…39367怎样进行线损分析34006防台防汛安全措施28602焊接立焊时的操作方法27264跌落式熔断器的正确操作方法24881在电气设备上工作保证安全的技术措施电气安全推荐内容09-07直流架线触电事故的预防09-07井下高压电网触电事故的预防09-07低压电网触电事故的预防09-07井下触电事故的预防08-25湛江电厂投产后粤西电网的安全问题及…07-08综采电气设备安全技术措施07-08电气施工技术措施07-05燃煤电厂就地改造项目安全管理分析创想安科网站简介会员服务广告服务业务合作提交需求会员中心在线投稿版权声明友情链接联系我们function $getE(obj) {return document.getElementById(obj);}function commentInit() {var x = new AjaxRequest('XML', 'commentForm');belname = "内容评论标签";x.para = ['itemId=387254','nodeId=23'];x.currentpage = 1;x.post('updatelabel', '/ajax.aspx', function(s) {var xml = x.createXmlDom(s);$getE('commentform').innerHTML = xml.getElementsByTagName("body")[0].firstChild.data;changepage(1, '评论列表','评论_分页');setCurrentUserInfo();});}function addComment() {if ($getE('commentIsAnonymous').value == 'false') {if ($getE('commentUsername').value == '') {alert("请输入用户名！");$getE('commentUsername').focus();return;}if ($getE('commentEmail').value == '') {alert('请输入Email地址！');$getE('commentEmail').focus();return;}var regEmail = /^([a-zA-Z0-9]+[_|\-|\.]?)*[a-zA-Z0-9]+@([a-zA-Z0-9]+[_|\-|\.]?)*[a-zA-Z0-9]+\.[a-zA-Z]{2,3}$/;if ($getE('commentEmail').value.match(regEmail) == null) {alert('请输入正确的Email格式！');$getE('commentEmail').focus();return;}}if ($getE("commentContnet").value == '') {alert("请输入评论内容！");$getE("commentContnet").focus();return false;}var commentValidCode = "";var checkValidCode = false;if ($getE("commentValidCode") != null) {if ($getE("commentValidCode").value == '') {alert("请输入验证码！");$getE("commentValidCode").focus();return;}commentValidCode = $getE("commentValidCode").value;checkValidCode = true;}var x = new AjaxRequest('XML', 'status');x.para = ['username=' + $getE("commentUsername").value, 'commenttitle=' + $getE("commentTitle").value, 'content=' + $getE("commentContnet").value, 'email=' + $getE("commentEmail").value, 'gid=387254', 'nid=' + 23, 'private=' + $getE("commentIsPrivate").value, 'position=' + $getE("commentViewpoint").value, 'score=' + $getE("commentRanking").value, 'TxtValidCode=' + commentValidCode, 'isguest=' + $getE("commentIsAnonymous").value];x.paratype = ['nohtml', 'nohtml', 'nohtml']x.post('addcomment', '/ajax.aspx', function(s) {var xml = x.createXmlDom(s);var status = xml.getElementsByTagName("status")[0].firstChild.data;switch (status) {case "ok":changepage(1, '评论列表', 'JS_基本风格');alert("发表评论成功！");window.location.href = '#commentTarget';$getE("commentContnet").value = '';break;case "check":alert("评论发表成功，网站编辑将在24小时内审核。

电气电缆敷设功课指点书项目部年月日目次1. 编制根据2. 工程规模3. 工作内容4. 施工前提5. 施工预备6. 施工工艺流程图7. 施工步调8. 质量尺度9 职业安然健康和情形身分风险掌握筹划10. （RCP）1.1设计单位供给的施工图及技巧文件.1.2 《火电施工质量磨练及评定尺度》（电气装配篇）.《电气装配装配工程施工及验收规范》1.4 GB 50303-2002 建筑电气工程施工质量验收规范（附条则解释）DL 5009.1-2002《电力扶植安然操纵规程（火力发电厂部分）》制作厂供给的图纸与技巧文件1.7项目施工组织设计.公司技巧尺度（工艺规程）等.2.工程规模2.1电缆敷设：①汽机电缆敷设;②汽锅电缆敷设;③灰库电缆敷设：④化水等帮助厂房电缆敷设;⑤电除尘电缆敷设.2.2 防火封堵：全厂热控电缆防火封堵.3. 工作内容：3.1电缆敷设：查对电缆,检讨路线.合理选盘,绝缘检讨,架设电缆盘.敷设,查对,整顿,固定电缆,穿呵护管;3.2防火封堵;4.施工前提4．1电缆桥架.呵护管.线槽施工完毕,清算清洁,验收及格,电缆收集节点的编号喷涂清楚.准确;4．2涉及的盘箱柜装配完毕并验收及格;4．3电缆地道.沟道.支架施工完毕,并清算清洁,至验收及格;4．4固定电缆的紧固件装配完毕,并验收及格;4. 5防火封堵前电缆敷设自磨练收完毕.4．6电缆由支架或桥架上盘柜前的过渡架构已准确装配,并验收及格.5. 施工预备根据电缆敷设清册卖力查对一.二次接线设计.变动图纸.编制准确的电缆敷设清册.5.2 准确理顺所有电缆的敷设路径.层数.与其它单位合营运用的路径,应协商肯定.5.3电缆敷设路径的施工区域照明充足,通风优越;全部路径通行无阻,高空功课需搭设脚手架.5.4检讨电缆桥架.支架.电缆呵护管等有无漏装或错装现象.5.5起重工和架子工必须持证上岗或经培训及格.脚手架搭设完毕并经安检人员验收及格.5.6工作区域孔洞应封堵,电缆沟及夹层应无积水无杂物.5.7组织施工人员卖力进修有关规范.规程.图纸及有关文件.材料,并进行安然技巧交底.5.8预备好电缆盘支架,锯弓,扎丝（带）等.5.9预备好暂时电缆标记牌和胶带6. 施工工艺流程图施工工艺流程图7.施工步调(功课程序.操纵规程)7.1电缆敷设前的预备7. 电缆的分层：技巧人员应根据下列原则,参照电缆敷设路径的现实情形,肯定电缆的分层.7..1 电缆在桥架.支架上应分层安插,从上至下分离为动力电缆.掌握电缆.旌旗灯号电缆.7..2 电缆在通俗支架上,不宜超出2层;桥架上不宜超出3层.7..3 交换三芯电力电缆,在通俗支架上不宜超出1层;桥架上不宜超出2层.7..4 交换单芯电力电缆,应安插在同侧支架上.当按紧贴的正三角形分列时,应每隔1m用扎丝扎牢.7. 电缆的检讨：7..1 工地一级不克不及私自进行电缆代用.若须要代用时则必须遵守有关材料代用审批程序进行.7.1.2.2 细心查对：到货电缆型号.电压.规格与设计一致,电缆的出厂及格证和铭牌齐备;包装和电缆无毁伤,封端无缺;参照下表,选用适合的摇表判定电缆绝缘是否及格.7.1.3 电缆运输时要防止电缆盘在车上滚动.电缆盘不得从车上直接推下.滚动电缆盘的地面应平整,破损的电缆盘不得滚动.7.2电缆敷设的基起源基础则7. 电缆盘架设应安稳稳固,盘边沿与地面不得小于100mm.电缆应从盘上方引出.7. 敷设电缆时,电缆许可敷设的最低温度,在敷设前24h内的平均温度以及敷设现场的温度,掌握电缆为-10℃,电力电缆为-15℃.7. 电缆敷设时,必须同一批示,分工明白,义务到人.施工安插时应分散成批进行,尽可能防止零碎敷设,以利于电缆分列整洁,防止零碎造成交叉杂乱.7. 电缆敷设操纵时,应逐根进行,做到边敷设边整顿边固定的办法.前一根电缆敷设达不到质量请求时,不得进行下一根电缆的敷设.做到每一天落成后应进行检磨练收,假如达不到质量请求,不得进行第二天的电缆敷设.7.2.5 电缆应按敷设前筹划好的路径敷设.敷设时应清除电缆的内部应力,解除其扭曲现象后方可敷设.7. 电缆敷设应按设计.规范请求做到分列整洁,层次分明,不混放,不交叉.7. 电缆敷设应防止有中央接头.必须有接头时,接头处线芯应采取中央接收或绞接锡焊,请求焊接稳固,且不推却机械应力,接头处应防水处理,知足电缆的绝缘请求,作好有关地位记载并挂标记牌.另电力电缆接头的安插应相符下列请求：7..1 并列敷设的电缆接头,其接头地位宜互相错开.7..2 电缆明敷时的接头,运用托板托置固定.7..3 直埋电缆接头盒外面应有防止机械毁伤的呵护盒.7. 电缆敷设应防止交叉.若交叉不成防止时应进行成排电缆交叉,不许可少量的几根电缆往返交叉,且每一处的交叉点只许可交叉一次.交叉应置于较隐藏处.7. 电缆进入同一处装备的弧度应一致,并绑扎成排.7. 电缆曲折半径应相符规范请求.电缆应有足够的备用长度,以抵偿因温度变更而引起的变形.7. 电缆拐弯处应排放整洁,弧度一致.7. 电缆排放不许可有绞扭,电缆换层应顺畅.美不雅.若有扭曲现象的地方,应予以改正,并缩小绑扎间距,从新绑扎.7. 电缆的固定7..1 电缆敷设同一用有塑料护套的扎丝绑扎,不得采纳多种情势的固定办法.特别地方可以运用塑料扎带.7..2 垂直敷设或超出45度竖直敷设的电缆在每个支架上;桥架每隔2m处须固定.7..3 程度敷设的电缆,在电缆首尾两头及转弯.电缆接头的两头处;直段每隔5m处都须固定.7..4 电缆呵护管前后.掌握盘前300～400mm处.接线盒前150～300mm处.端子排前150～300mm处的电缆均需有单独的固定点.7..5 电缆绑扎完毕,过剩扎丝（带）必须剪失落.7. 电缆敷设完毕后,应相符下列尺度：纵算作片,横算作线.引出偏向一致,弯度一致,余度一致,松紧恰当,互相距离一致,每根电缆首尾两头标记牌都应齐备(敷设电缆时可打印暂时标记牌用胶带缠于电缆两头及中央接头处).7. 盘内电缆标记牌同一用打印机打印在塑料标牌上,文字大小同一划定.按敷设次序（先敷设分散的,再敷设疏散的,然后敷设短的）,另编清单,供现实敷设时运用.清单内列出每根电缆的编号.型号规格.起点.终点.长度和路径.技巧员：施工负责人：7.3 电缆敷设的其它请求7. 电缆敷设区域的温度不该高于电缆的许可长期工作温度;对于通俗型电缆与热管道保温层外概况平行敷设时其间距应大于1000mm;交叉敷设时应大于500mm.当前提限制时,应采纳隔热防火措施.7. 电缆呵护管的内径宜为电缆直径的1.5-2倍.电缆呵护管弯成的角度不该小于90°,其曲折半径不该小于所穿入电缆的最小许可曲折半径,管子的弯头不该超出2个.7. 三根以上电缆出桥架时用小槽盒引至装备,两根以下用电缆呵护管引至装备.7. 严禁电缆在油管路的下方平行敷设和在油管路接口的下方经由过程.7. 电缆.电缆呵护管管应避开人孔.吊物孔.窥视孔.防爆门及易受机械毁伤的区域,且不该影响装备和管路的裁撤.7. 电缆直埋时,电缆概况距地面的距离不该小于.在引入建筑物或绕过地下建筑物处,可浅埋,但应采纳呵护措施.7. 电缆穿管应无积水,且无杂物堵塞.穿电缆时,不得毁伤护层.7. 电缆敷设记载应清楚.齐备.7. 当天施工完毕,实时收回杂物余料,做到工完料尽场地清.8.质量请求及质量掌握点9.职业健康安然和情形呵护.文明施工措施9.1严厉遵守《电力扶植安然工作规程》和公司.工地的各项安然施工轨制,屈服各级安然人员的检讨.指点.9.2保持天天的站班会轨制,确保安然文明施工.9.3脚手架必须由持证的专业人员施工,脚手架必须稳固.靠得住安然,经安然员验收及格后才干运用.上脚手架时应从专门搭设的扶梯高低.上脚手架后必须扎好安然带,安然带应挂在上方稳固靠得住处.在高空敷设电缆应扎好安然带,衣着应灵活,衣袖裤脚应扎紧,应穿软底鞋.电缆敷设时,不该破坏电缆沟.地道.电缆竖井和人井的防水层.9.4有交叉功课的地方,要防止高空坠物,电缆起吊时,钢丝绳应捆扎稳固,下方严禁站人,施工人员进入带电区域施工时,应先筹划工作票,采纳安然隔离措施,并设专人监护,方可进行施工.电缆经由过程孔洞管子或楼板时,进口侧应防止电缆被卡或手被带入孔内,出口侧人员不得在正面引接.拐弯处敷设电缆,人应站在电缆外侧.放电缆时严禁生拉硬拽,防止电缆打弯拧绞.桥架上的电缆.外露电缆应防止被他人动火烧伤.邻近有人动火时,应实时进行警告.9.5遵守施工用电治理轨制,各类材料.对象的传递应相符安筹划定,不准采取抛掷方法,不准高空坠物,保持文明施工.暂时打开的地道.沟道进口应设遮拦或标记,收工时应关闭.9.6施工做到工完.料尽场地清,做好文明施工工作.10. RCP表公司职业安然卫生安全掌握筹划（RCP）编码：编号：工程项目：机组号：功课进程/运动：电气电缆敷设共 3页第 1 页编制：审核：同意：注：掌握办法： W：见证, H：停工待检, S：持续监护, A：提示, R：记载确认掌握机会： P：功课开端前, D：天天至少一次, Z：每周一次（4Z：每月一次,12Z：每季一次）T：运动持续进程停留或中止后从新开端功课前.公司1职业安然卫生安全掌握筹划（RCP）编码：编号：共 3 页第 2 页编制：审核：同意：注：掌握办法： W：见证, H：停工待检, S：持续监护, A：提示, R：记载确认掌握机会： P：功课开端前, D：天天至少一次, Z：每周一次（4Z：每月一次,12Z：每季一次） T：运动持续进程停留或中止后从新开端功课前.公司职业安然卫生安全掌握筹划（RCP）编码：编号：编制：审核：同意：注：掌握办法： W：见证, H：停工待检, S：持续监护, A：提示, R：记载确认掌握机会： P：功课开端前, D：天天至少一次, Z：每周一次（4Z：每月一次,12Z：每季一次） T：运动持续进程停留或中止后从新开端功课前.。
