电缆防火阻燃通用设计

电缆防火封堵施工组织方案1、编制依据及施工方案1.1 编制依据根据招标文件和施工规范1.2 是巩固覅安GA 161-1997 《防火封堵材料的性能要求和实验方法》( TD-DL92-3001 ) 《电缆防火阻燃通用设计》GA161 《电缆防火涂料通用技术条件》DLGJ154-2000 《电缆防火措施设计和施工验收标准》DL5027 《电力设备典型消防规程》GB50168-92 《电气设置安装工程电缆线路施工及验收规范》SDJ278 《水利水电工程设计防火规范》2、施工组织机构设置该工程讲实施项目法施工，建立一个合格的、竟敢的、高效率项目、全面履行合同。

对工程施工进行组织、指挥、管理、协调和控制等五大职能，协调内外部及人员间关系，发挥各项业务职能的能动作用，满足现场的施工准备、作业计划、生产调度、技术管理、质量控制、安全施工、工程测量、劳务、物资、机具、成本校算、计量试验、生活、文明施工等需要。

对本工程的质量、安全文明施工、工期、成本、月服务全面负责，确保各项管理目标的完全实现。

项目部人员由经验丰富、服务态度好、责任心强、勤奋实干的工程技术人员和管理干部组成，作业层由我单位劳务部门选择素质高、曾施工过类似工程的专业队伍施工。

2.1该工程由项目经理、施工经理在现场负责，抓好质量和工期，同时与业主/监理、设计方建立联络，随时汇报工程进度、质量和配合建造、检查。

2.2该工程由项目经理全面负责，负责材料生产、检查、发放和现场管理。

2.3工程必须由熟练工人施工，并由有经验的专家现场指导2.4准备的施工机械、工具、检测仪器下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬！特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意！感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。

变电站电缆防火封堵施工方案及安全措施为了完善电缆防火阻燃措施，避免减少因电缆着火引起的恶性事故，以保证企业的正常生产。

根据本公司多年的施工经验 ，本着采用新型防火材料在设计中的经济性、合理性且施工方便的原则结合《电缆防火阻燃通用设计》（TD-DL92-3001）的基础上，采取以下措施进行施工。

一、编制依据：1.GB50217-94电力工程电缆设计规范2.GB50229-96火力发电厂与变电所设计防火规范3.GB50058-1992爆炸和火灾危险环境电力装置设计规范4.GB/T2951-1997电缆绝缘和护套材料通用试验方法5.GB/T2952-1989电缆外护层6. GB/T3048-1994电缆性能试验方法7. GB/T3956-1997电缆的导体8.GB 5023-1997额定电压450/750V及以下聚氯乙烯绝缘电缆9.GB 6995.1-1986电缆电压识别标志 第1部分：一般规定10.GB 6995.3-1986电缆电压识别标志 第3部分：电线电压识别标志11.GB 9330-1988 塑料绝缘控制电缆12.GB/T12666.5-1990电线电缆燃烧试验方法 第6部分：电线电缆耐火特性试验方法13.GB12706-1991额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆14. GB/T17651.2-1998电缆或光缆在特定条件下燃烧的烟密度测定 第2部分：试验步骤和要求15.GB132-1996材料产烟毒性分级二、施工组织机构设置：为了加强该工程的组织管理，达到质量目标，使工程按期优质完成，为业主提供满意的服务，我公司拟成立现场项目经理部。

因该工程工期短，施工要求质量高，施工条件又较为苛刻。

由项目经理部负责全权处理本工程的施工、组织设计、安检、质检等系列工作。

如工程合同签订后，应由项目部组织编写质量计划、安全管理体制、施工组织等，项目部下设五个职能部门，分别：工程技术、工程施工、安检、质检、物资供应等方面的工作。

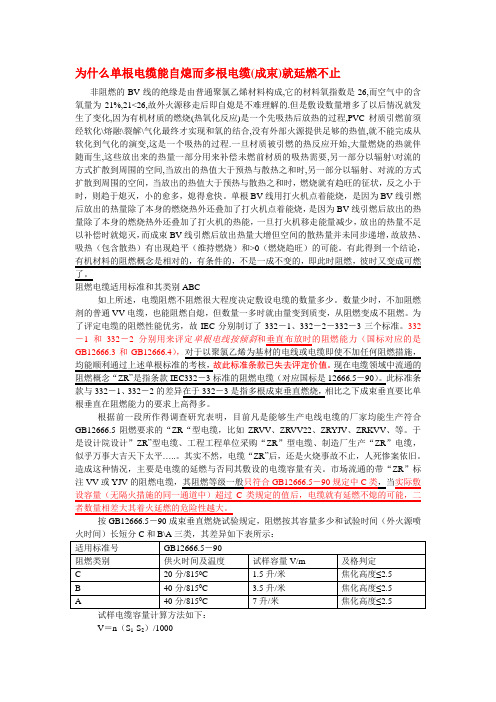

为什么单根电缆能自熄而多根电缆(成束)就延燃不止非阻燃的BV线的绝缘是由普通聚氯乙烯材料构成,它的材料氧指数是26,而空气中的含氧量为21%,21<26,故外火源移走后即自熄是不难理解的.但是敷设数量增多了以后情况就发生了变化,因为有机材质的燃烧(热氧化反应)是一个先吸热后放热的过程,PVC材质引燃前须经软化\熔融\裂解\气化最终才实现和氧的结合,没有外部火源提供足够的热值,就不能完成从软化到气化的演变,这是一个吸热的过程.一旦材质被引燃的热反应开始,大量燃烧的热就伴随而生,这些放出来的热量一部分用来补偿未燃前材质的吸热需要,另一部分以辐射\对流的方式扩散到周围的空间,当放出的热值大于预热与散热之和时,另一部分以辐射、对流的方式扩散到周围的空间，当放出的热值大于预热与散热之和时，燃烧就有趋旺的征状，反之小于时，则趋于熄灭，小的愈多，熄得愈快。

单根BV线用打火机点着能烧，是因为BV线引燃后放出的热量除了本身的燃烧热外还叠加了打火机点着能烧，是因为BV线引燃后放出的热量除了本身的燃烧热外还叠加了打火机的热能，一旦打火机移走能量减少，放出的热量不足以补偿时就熄灭，而成束BV线引燃后放出热量大增但空间的散热量并未同步递增，故放热、吸热（包含散热）有出现趋平（维持燃烧）和>0（燃烧趋旺）的可能。

有此得到一个结论，有机材料的阻燃概念是相对的，有条件的，不是一成不变的，即此时阻燃，彼时又变成可燃了。

阻燃电缆适用标准和其类别ABC如上所述，电缆阻燃不阻燃很大程度决定敷设电缆的数量多少。

数量少时，不加阻燃剂的普通VV电缆，也能阻燃自熄，但数量一多时就由量变到质变，从阻燃变成不阻燃。

为了评定电缆的阻燃性能优劣，故IEC分别制订了332－1、332－2－332－3三个标准。

332－1和332－2分别用来评定单根电线按倾斜和垂直布放时的阻燃能力（国标对应的是GB12666.3和GB12666.4），对于以聚氯乙烯为基材的电线或电缆即使不加任何阻燃措施，均能顺利通过上述单根标准的考核，故此标准条款已失去评定价值。

电缆防火封堵施工方案1施工组织方案施工组织方案1、编制依据及施工规范1.1 编制依据根据招标文件和施工规范。

1.2施工规范。

GA 161—1997 《防火封堵材料的性能要求和试验方法》(TD-DL92-3001) 《电缆防火阻燃通用设计》GA161 《电缆防火涂料通用技术条件》DLGJ154-2000 《电缆防火措施设计和施工验收标准》DL5027 《电力设备典型消防规程》GB50168—92 《电气装置安装工程电缆线路施工及验收规范》SDJ278 《水利水电工程设计防火规范》2、施工组织机构设置该工程将实施项目法施工，建立一个合理的、精干的、高效率项目部、全面履行合同、对工程施工进行组织、指挥、管理、协调和控制等五大职能，协调内外部及人员间关系，发挥各项业务职能的能动作用，满足现场的施工准备、作业计划、生产调度、技术管理、质量控制、安全施工、工程测量、劳务、物资、机具、成本校算、计量试验、生活、文明施工等需要，对本工程的质量、安全文明施工、工期、成本、服务全面负责，确保各项管理目标的完全实现。

项目部人员由经验丰富、服务态度好、责任心强、勤奋实干的工程技术人员和管理干部组成，作业层由我单位劳务部门选择素质高、曾施工过类似工程的专业队伍施工。

组织机构图如下:项目经理项目总工项目副经理财生技场质地务产能量、成运技培控输办公本术训制指室控挥部部部部制2.1该工程由项目经理、施工经理在现场负责，抓好质量和工期，同时与业主/监理、设计方建立联络，随时汇报工程进度、质量和配合监造、检查。

2.2该工程由项目经理全面负责，负责材料生产、检验、发放和现场管理。

2.3工程必须由熟练工人施工，并由有经验的专家现场指导。

2.4准备的施工机械、工具、检测仪器序规格国别制造额定功率生产能备机械或设备名称数量号型号产地年份 (KW) 力注中国冲击钻 W-2 2 1.5 1 100% 新乡中国切割机 JY-1 1 1.5 100% 2 新乡100% 3 安全帽 10顶100% 4 灭火器 3只100% 5 工作服 10套100% 6 直尺 2把100%7 防护眼镜 10副100% 8 油漆刷 20把 9 灰刀 3把 100%100% 10 灰斗 3个中国漏电保护器 1台 11 100% 宁波2.5 需要招标方在现场提供事项:序号内容时间数量备注 1 水源 45天一处 2 电源 45天四处3、施工前的准备3.1 检查设备基体是否符合喷涂要求。

电缆防火封堵施工标准1.总则1.1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人生和财产安全，制订本标准。

1.2本标准适用于公司生产场所和设施，所使用的电力电缆和控制电缆防火封堵设计、施工和验收。

1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。

电缆防火封堵施工是按照“安全可靠、经济适用”的原则制定的电缆防火封堵施工方案。

总的要求有利于变电站的运行、维护。

施工后能避免或减少火灾事故发生，一旦发生火灾亦能有效的遏制事故范围扩大，最大限度的降低事故损失，同时改善运行环境，有利于安全文明生产。

1.4本标准参照《火力发电厂与变电所设计防火规范》GB 50229－2006《电力工程电缆设计规范》GB50217-2007《电缆防火措施和施工验收规范》DLGJ154-2000《电力设备典型消防规程》DL 5027－93《水利水电工程设计防火规范》SDJ 278－90《国家电网公司电力安全工作规程》（发电厂和变电所电气部分）国家电网安监[2005]83号《电力系统电缆防火指南》2.一般规定2.1从事电缆防火封堵设计、施工单位，必须有相应的设计、施工资质。

2.2现场施工必须符合电力系统安全、文明施工的要求。

3.电缆封堵部位3.1电缆构筑物中电缆引至电气柜、盘或控制屏、台的开孔部位，电缆贯穿隔墙、楼板的孔洞处，工作井中电缆管孔等。

3.2电缆竖井与其它电缆构筑物连通处，穿楼板处以及较长电缆竖井每隔7米处。

3.3室外端子箱、电源箱、控制箱等电缆保护管端部。

3.4至控制室或配电装置的沟道入口处。

3.5公用主沟道的分支处，多段配电装置对应的沟道适当分段处。

3.6长距离每隔约20m处或通风区段处。

4.材料选择4.1封堵材料包括有机堵料、无机堵料、耐火隔板、防火涂料、防火包带、阻火包、难燃型电缆桥架及防火水泥等。

4.2电缆防火封堵材料，属于强制性检验的必须经过国家防火建筑材料质量监督检验测试中心的检测，并提供合格检测文件，材料质量符合质保书要求。

防火电缆型号及使用方法的说明防火电缆型号及使用方法的说明1、关于阻燃（ZURAN）根据IEC332，阻燃有单根和成束之分。

十多年前，我国电线电缆主要为聚氯乙烯、氯丁橡皮等含卤制品，通过单根垂直燃烧试验在产品标准中是基本要求，因此不需要给予单根阻燃的型号。

而把成束C类作为阻燃电线电缆的基本要求，把B类和A类作为用户必须特别指定的阻燃要求。

因此，用阻燃（ZURAN）的首位字母ZR作为型号也就盛行一时了。

现在的情况不同。

聚烯烃如聚乙烯、聚丙烯、乙丙、天然一丁苯等是易燃材料，当其阻燃制品能通过单根垂直燃烧试验时就要给以号，来与原有的易燃特性相区别。

这个型号用Z。

成束燃烧因有阻燃A类、阻燃B类、阻燃C类、阻燃D类之分，因此用ZA、ZB、ZC、ZD型号来区分。

其中阻燃D 类为IEC的新提案，适用于外径12mm及以下的电线电缆。

其所用试样的非金属材料总体积仅为C类的1/3，即0.5L/m。

要求供火时间20min和烧焦高度小于2.5m则与C类相同。

因为这个提案尚待表决通过。

此外，IEC332－3有一个规定，即做A类试验时，若试样取间隔排列（有一芯导体大于35mm2的场合）在标准梯子前面排列不下时，可在后面排列，并且用AF／R表示。

或采用宽型梯（0.8m宽）全部排在梯子的前面（用AF表示），并且用双喷灯供火。

但若大规格电缆在标准梯子前面排得下时，则用单喷灯供火，仍记作AF。

为简化型号，对于这一类情况均记作ZA。

3.2关于耐火（NAIHUO）２、根据我国标准GB12666.6－90，耐火分A类和B类二个级别。

A类的供火温度为950℃～1000℃,B类的供火温度为750℃～800℃。

早先曾用NH型号表示耐火电线电缆，按IEC331－1970标准要求，相当于我国标准的B类。

由于有些用户要求A类耐火电线电缆，故把型号扩展为NA和NB，以示区别。

但是，在最近IEC新出版的标准IEC60331－1999中，供火温度仍为750C～800℃，而提高试验温度的建议尚在考虑中。

GA 181－1998前言本标准理化性能根据GB/T 1723，GB1728，GB6573.1等现有的涂料理化性能标准；阻燃性能依据GB12666.5 《电线电缆燃烧试验方法第五部分：成束电线电缆燃烧试验方法》并根据我国目前电缆防火涂料的实际发展水平制定的。

GB12666.5等效采用IEC332－3第2号修正(1987) 《电缆在火焰条件下试验第三部分：成束电线电缆燃烧试验》。

制定本标准的目的是为了使电缆防火涂料产品有一个统一的，科学的产品标准以指导该类产品的研制，开发和生产，并为该类防火安全产品的质量监督提供可靠的检验依据。

本标准关于防火安全产品的标准，属于强制性标准。

本标准由中华人民共和国公安部提出。

本标准由全国消防标准化技术委员会第七分技术委员会归口。

本标准由公安部四川消防科学研究所负责起草。

本标准主要起草人：程道彬、曹伯寅、陈亘宝、刘凡敏、龚斌。

本标准于1998年6月首次发布。

中华人民共和国公共安全行业标准GA 181－1998电缆防火涂料通用技术条件General technical specifications forfire resistive coating of cable1 范围本标准规定了电缆防火涂料的定义、技术要求、试验方法、检验规则、标志、使用说明书、包装、储存及运输。

本标准适用于各类膨胀型电缆防火涂料。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T1723—93 涂料黏度测定法GB1728—79漆膜，腻子末干燥时间测定法GB/T3181—1995漆膜颜色标准GB3186—89涂料产品的取样GB6753.1—86漆料研磨细度的测定GB9750—88涂料产品的包装标志GB9969.1—88工业产品使用说明书总则GB12666.5—90电线电缆燃烧试验方法第五部分：成束电线电缆燃烧试验方法3 定义本标准采用下列定义。

在美国，加拿大，墨西哥等北美国家，线缆的防火等级对于铜缆被分为CMX，CM，CMR，CMP四个等级，对于光缆则被分为OFN，OFNR，OFNP三类。

这些级别是在UL标准中进行详细规定的，其中，CMR(OFNR)等级的线缆允许用于垂直主干，CMP(OFNP)等级的线缆允许在通风管道中直接敷设，而不需要放在线槽内。

CM（OFN）和CMX可用于常规用途的布线环境。

在我们遇到的布线项目中CMP(OFNP)级别又叫阻燃线缆，在结构上，CMP线缆绝缘层采用FEP(Teflon 特氟珑聚四氟乙烯)材料，外护套采用PVC。

FEP具有很强的防火性，在燃烧冒烟解体之前可以忍受高达800℃以上的温度，它比通常无卤线缆最高可承受150℃的温度要高数倍，同时FEP也是一种高效的绝缘体。

因此，FEP非常适用于制作传输高速数据的线缆，而国际标准（欧洲）则定义了低烟无卤LSZH线缆，其要点是线缆的外皮材料不含卤素，燃烧时产生烟雾小，不影响人的视线，同时烟是低毒的，短时间内便于逃生。

标准有二，一是IEC332-1，易燃性相当与北美CMX级别线缆，二是IEC332-2，易燃性相当于CM级别。

低烟无卤的基材是聚烯烃，它具有较高的燃料含量，因此它们要与金属水合物填料混合以抑制其可燃性，但水合作用的水耗尽后，会引起燃烧。

相同条件下，火焰沿着裸露的CMX，LSZH线缆的蔓延速度是一样的，而CMP则基本不产生明火，CMX/T 是将CMX级别线缆穿在金属管中进行燃烧测试，其耐燃性比裸露的CMP级别线缆要好。

再来看看相同测试条件下烟雾浓度的比较：结论是CMX级别的线缆在燃烧时的发烟最多，此外燃烧时的热量也是最多的。

而CMX/T 即外穿金属管的线缆发烟量则优于裸露的CMP级别线缆。

实际的指导意义：1．布线设计时，应选用金属线槽和管道，而杜绝使用PVC管材，这对线缆的耐燃性会有很大的提高；2．CMP级别的线缆具有阻燃，发烟量小的特点，但是价格却很昂贵，但是对于预算充足，对数据安全级别高的用户而言，CMP是最佳的选择；3．CMX，CM线缆在防火要求较高的大型公共场所布线项目中往往不适合用户方对防火等级及材料耐火要求，但是穿金属槽管后的防火性能其实很好；4．LSZH线缆+金属槽管的方式比CMX，CM成本略高，但是较为经济，且有低烟低毒环保的概念，能够合理地表达出对人生命的关怀，在公共项目或防火要求高的办公，商务楼中可以广泛推广使用。
