2011-2019年高考物理真题分类汇编：简单逻辑电路

2019年物理高考分类汇编单选题（共5道）1、图示电路中E为电源，R1、R2为电阻。

K为电键，现用多用表测量通过电阻R2的电流，将多用表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是A保持K闭合，将红表笔接在b处，黑表笔接在c处B保持K闭合，将红表笔接在c处，黑表笔接在b处C将K断开，将红表笔接在a处，黑表笔接在b处D将K断开，将红表笔接在c处，黑表笔接在b处2、A从t1到t2时间内，小车做匀速直线运动B从t1到t2时间内，小车做匀加速直线运动C从t2到t3时间内，小车做匀速直线运动D从t2到t3时间内，小车做匀加速直线运动3、如图甲，一圆形闭合铜环由高处从静止开始下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴始终保持重合。

若取磁铁中心O 为坐标原点，建立竖直向下正方向的x轴，则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图像是ABCD4、关于电磁感应，以下说法正确的是（）A只要磁通量发生变化就会产生感应电流B导体做切割磁感线运动时，导体两端会产生电压C感应电流的产生是因为静电力做了功D发生电磁感应，外界不需要提供能量5、如图是利用DIS测得的运动小车的速度—时间图像，由图可知(）A小车做曲线运动B小车的最大位移是0.8mC小车运动的最大速度约为0.8m/sD小车先做匀加速运动，后做匀减速运动简答题（共5道）6、如图所示，水平虚线X下方区域分布着方向水平、垂直纸面向里、磁感应强度为B的匀强磁场，整个空间存在匀强电场（图中未画出），质量为m，电荷量为＋q的小球P静止于虚线X上方A点，在某一瞬间受到方向竖直向下、大小为I的冲量作用而做匀速直线运动，在A点右下方的磁场中有定点O，长为l 的绝缘轻绳一端固定于O点，另一端连接不带电的质量同为m的小球Q，自然下垂，保持轻绳伸直，向右拉起Q，直到绳与竖直方向有一小于5°的夹角，在P 开始运动的同时自由释放Q，Q到达O点正下方W点时速率为v0。

2011-2018年高考真题物理试题分类汇编：闭合电路欧姆定律试题部分1.2016年上海卷13.电源电动势反映了电源把其它形式的能量转化为电能的能力，因此 （A ）电动势是一种非静电力（B ）电动势越大，表明电源储存的电能越多 （C ）电动势的大小是非静电力做功能力的反映 （D ）电动势就是闭合电路中电源两端的电压 2.2012年物理上海卷17．直流电路如图所示，在滑动变阻器的滑片P 向右移动时，电源的（ ） （A ）总功率一定减小 （B ）效率一定增大 （C ）内部损耗功率一定减小 （D ）输出功率一定先增大后减小 3.2013年上海卷24．如图，电路中三个电阻R l 、R 2和R 3的阻值分别为R 、2R 和4R 。

当电键S 1断开、S 2闭合时，电源输出功率为P 0；当S 1闭合、S 2断开时，电源输出功率也为P 0。

则电源电动势为 ；当S 1、S 2都断开时，电源的总功率为 。

4. 2014年物理上海卷15.将阻值随温度升高而减小的热敏电阻I 和II 串联，接在不计内阻的稳压电源两端。

开始时I 和II 阻值相等，保持I 温度不变，冷却或加热II ，则II 的电功率在 （ ） A ．加热时变大，冷却时变小 B ．加热时变小，冷却时变大 C ．加热或冷却时都变小 D ．加热或冷却时都变大5. 2016年江苏卷8．如图所示的电路中，电源电动势为12 V ，内阻为2 Ω，四个电阻的阻值已在图中标出。

闭合开关S ，下列说法正确的有( ) A ．路端电压为10 V B ．电源的总功率为10 W C ．a 、b 间电压的大小为5 VUI图2D ．a 、b 间用导线连接后，电路的总电流为1 A6.2018年海南卷10．如图，三个电阻R 1、R 2、R 3的阻值均为R ，电源的内阻，c 为滑动变阻器的中点。

闭合开关后，将滑动变阻器的滑片由c 点向a 端滑动，下列说法正确的是 （ ）A ．R 2消耗的功率变小B ．R 3消耗的功率变大C ．电源输出的功率变大D ．电源内阻消耗的功率变大 7.2018年北京卷、23．（18分）如图1所示，用电动势为E 、内阻为r 的电源，向滑动变阻器R 供电。

2019年高考真题和模拟题分项汇编物理：专题21 电学计算题物理（解析版）专题21 电学计算题1．（2019·新课标全国Ⅰ卷）如图，在直角三角形OPN 区域内存在匀强磁场，磁感应强度大小为B 、方向垂直于纸面向外。

一带正电的粒子从静止开始经电压U 加速后，沿平行于x 轴的方向射入磁场；一段时间后，该粒子在OP 边上某点以垂直于x 轴的方向射出。

已知O 点为坐标原点，N 点在y 轴上，OP 与x 轴的夹角为30°，粒子进入磁场的入射点与离开磁场的出射点之间的距离为d ，不计重力。

求 （1）带电粒子的比荷；（2）带电粒子从射入磁场到运动至x 轴的时间。

【答案】（1）224q U m B d = （2）2π(42Bd t U =+【解析】（1）设带电粒子的质量为m ，电荷量为q ，加速后的速度大小为v 。

由动能定理有212qU mv =①设粒子在磁场中做匀速圆周运动的半径为r ，由洛伦兹力公式和牛顿第二定律有 2v qvB m r=②由几何关系知d ③ 联立①②③式得 224q Um B d=④ （2）由几何关系知，带电粒子射入磁场后运动到x 轴所经过的路程为πtan302rs r =+︒⑤ 带电粒子从射入磁场到运动至x 轴的时间为s t v=⑥ 联立②④⑤⑥式得 2π(42Bd t U =⑦2．（2019·新课标全国Ⅱ卷）如图，两金属板P 、Q 水平放置，间距为d 。

两金属板正中间有一水平放置的金属网G ，P 、Q 、G 的尺寸相同。

G 接地，P 、Q 的电势均为ϕ（ϕ>0）。

质量为m ，电荷量为q （q >0）的粒子自G 的左端上方距离G 为h 的位置，以速度v 0平行于纸面水平射入电场，重力忽略不计。

（1）求粒子第一次穿过G 时的动能，以及它从射入电场至此时在水平方向上的位移大小；（2）若粒子恰好从G 的下方距离G 也为h 的位置离开电场，则金属板的长度最短应为多少？【答案】（1）l v = （2）2v 【解析】（1）PG 、QG 间场强大小相等，均为E ，粒子在PG 间所受电场力F 的方向竖直向下，设粒子的加速度大小为a ，有2E dϕ=① F =qE =ma ②设粒子第一次到达G 时动能为E k ，由动能定理有2k 012qEh E mv =-③设粒子第一次到达G 时所用的时间为t ，粒子在水平方向的位移为l ，则有212h at =④ l =v 0t ⑤联立①②③④⑤式解得2k 012=2E mv qh dϕ+⑥l v =（2）设粒子穿过G 一次就从电场的右侧飞出，则金属板的长度最短，由对称性知，此时金属板的长度L 为=22L l v =⑧ 3．（2019·新课标全国Ⅲ卷）空间存在一方向竖直向下的匀强电场，O 、P 是电场中的两点。

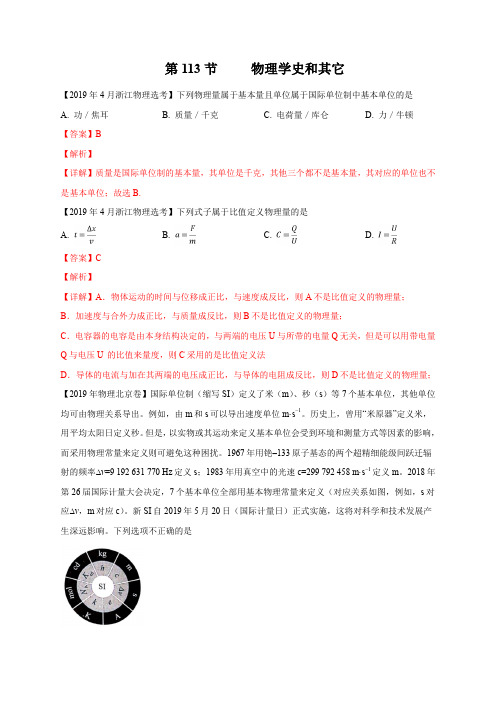

第113节物理学史和其它【2019年4月浙江物理选考】下列物理量属于基本量且单位属于国际单位制中基本单位的是A. 功／焦耳B. 质量／千克C. 电荷量／库仑D. 力／牛顿【答案】B【解析】【详解】质量是国际单位制的基本量，其单位是千克，其他三个都不是基本量，其对应的单位也不是基本单位；故选B.【2019年4月浙江物理选考】下列式子属于比值定义物理量的是A. B. C. D.【答案】C【解析】【详解】A．物体运动的时间与位移成正比，与速度成反比，则A不是比值定义的物理量；B．加速度与合外力成正比，与质量成反比，则B不是比值定义的物理量；C．电容器的电容是由本身结构决定的，与两端的电压U与所带的电量Q无关，但是可以用带电量Q与电压U 的比值来量度，则C采用的是比值定义法D．导体的电流与加在其两端的电压成正比，与导体的电阻成反比，则D不是比值定义的物理量；【2019年物理北京卷】国际单位制（缩写SI）定义了米（m）、秒（s）等7个基本单位，其他单位均可由物理关系导出。

例如，由m和s可以导出速度单位m·s–1。

历史上，曾用“米原器”定义米，用平均太阳日定义秒。

但是，以实物或其运动来定义基本单位会受到环境和测量方式等因素的影响，而采用物理常量来定义则可避免这种困扰。

1967年用铯–133原子基态的两个超精细能级间跃迁辐射的频率∆ν=9 192 631 770 Hz定义s；1983年用真空中的光速c=299 792 458 m·s–1定义m。

2018年第26届国际计量大会决定，7个基本单位全部用基本物理常量来定义（对应关系如图，例如，s对应∆ν，m对应c）。

新SI自2019年5月20日（国际计量日）正式实施，这将对科学和技术发展产生深远影响。

下列选项不正确的是A. 7个基本单位全部用物理常量定义，保证了基本单位的稳定性B. 用真空中的光速c （m·s –1）定义m ，因为长度l 与速度v 存在l =vt ，而s 已定义C. 用基本电荷e （C ）定义安培（A ），因为电荷量与电流I 存在I =q /t ，而s 已定义D. 因为普朗克常量h （J·s ）的单位中没有kg ，所以无法用它来定义质量单位【答案】D【解析】【详解】本题属于信息题，由题所给信息结合l vt =和q I t=的物理意义解答。

（2011-2019）年高考物理真题分项汇编：图像在物理解题中的应用（含解析）【2019年物理全国卷3】从地面竖直向上抛出一物体，物体在运动过程中除受到重力外，还受到一大小不变、方向始终与运动方向相反的外力作用。

距地面高度h 在3m 以内时，物体上升、下落过程中动能E k 随h 的变化如图所示。

重力加速度取10m/s 2。

该物体的质量为A. 2kgB. 1.5kgC. 1kgD. 0.5kg【答案】C 【解析】【详解】对上升过程，由动能定理，0()k k F mg h E E -+=-，得0()k k E E F mg h =-+，即F +mg =12N ；下落过程，()(6)k mg F h E --=，即8mg F k '-==N ，联立两公式，得到m =1kg 、F =2N 。

【2019年物理全国卷2】从地面竖直向上抛出一物体，其机械能E 总等于动能E k 与重力势能E p 之和。

取地面为重力势能零点，该物体的E 总和E p 随它离开地面的高度h 的变化如图所示。

重力加速度取10 m/s 2。

由图中数据可得A. 物体的质量为2 kgB. h =0时，物体的速率为20 m/sC. h =2 m 时，物体的动能E k =40 JD. 从地面至h =4 m ，物体的动能减少100 J 【答案】AD 【解析】【详解】A ．E p -h 图像知其斜率为G ，故G =80J4m =20N ，解得m =2kg ，故A 正确 B ．h =0时，E p =0，E k =E 机-E p =100J-0=100J ，故212mv =100J ，解得：v =10m/s ，故B 错误；C ．h =2m 时，E p =40J ，E k = E 机-E p =85J-40J=45J ，故C 错误D ．h =0时，E k =E 机-E p =100J-0=100J ，h =4m 时，E k ’=E 机-E p =80J-80J=0J ，故E k - E k ’=100J，故D 正确 1. 2011年海南卷8．一物体自t =0时开始做直线运动，其速度图线如图所示。

第5节 力、受力分析1.【2019年4月浙江物理选考】如图所示，A 、B 、C 为三个实心小球，A 为铁球，B 、C 为木球。

A 、B 两球分别连在两根弹簧上，C 球连接在细线一端，弹簧和细线的下端固定在装水的杯子底部，该水杯置于用绳子悬挂的静止吊篮内。

若将挂吊篮的绳子剪断，则剪断的瞬间相对于杯底（不计空气阻力，ρ木＜ρ水＜ρ铁）A. A 球将向上运动，B 、C 球将向下运动B. A 、B 球将向上运动，C 球不动C. A 球将向下运动，B 球将向上运动，C 球不动D. A 球将向上运动，B 球将向下运动，C 球不动 【答案】D 【解析】【详解】开始时A 球下的弹簧被压缩，弹力向上；B 球下的弹簧被拉长，弹力向下；将挂吊篮的绳子剪断的瞬时，系统的加速度为g ，为完全失重状态，此时水对球的浮力也为零，小球的重力也视为零，则A 球将在弹力作用下相对于杯底向上运动，B 球将在弹力作用下相对于杯底向下运动，C 球相对于杯底不动；故选D. 2. 2013年上海卷6．秋千的吊绳有些磨损。

在摆动过程中，吊绳最容易断裂的时候是秋千 A ．在下摆过程中 B ．在上摆过程中 C ．摆到最高点时D ．摆到最低点时答案：D解析：当秋千摆到最低点时吊绳中拉力最大，吊绳最容易断裂，选项D 正确。

3. 2013年上海卷8．如图，质量m A ＞m B 的两物体A 、B 叠放在一起，靠着竖直墙面。

让它们由静止释放，在沿粗糙墙面下落过程中，物体B 的受力示意图是ABABm B g m B g F N m B g Fm B g F NFCD答案：A解析：两物体A、B叠放在一起，在沿粗糙墙面下落过程中，由于物块与竖直墙面之间没有压力，没有摩擦力，二者一起做自由落体运动，AB之间没有弹力作用，物体B的受力示意图是图A。

4. 2013年上海卷18．两个共点力F l、F2大小不同，它们的合力大小为F，则A．F1、F2同时增大一倍，F也增大一倍 B．F1、F2同时增加10N，F也增加10NC．F1增加10N，F2减少10N，F一定不变 D．若F1、F2中的一个增大，F不一定增大答案：AD解析：F1、F2同时增大一倍，F也增大一倍，选项A正确。

第39节 电容和电容器.吕叔湘中学庞留根1. 2012年物理江苏卷2. 一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变,在两极板间插入一电介质,其电容C 和两极板间的电势差U 的变化情况是 (A)C 和U 均增大 (B)C 增大,U 减小 (C)C 减小,U 增大 (D)C 和U 均减小 【答案】B 【解析】根据kd S C πε4=，电容C 增大，根据CQU =,U 减小，B 正确。

2. 2012年理综浙江卷20．为了测量储罐中不导电液体的高度，将与储罐外壳绝缘的两块平行金属板构成的电容器C 置于储罐中，电容器可通过开关S 与线圈L 或电源相连，如图所示。

当开关从a 拨到b 时，由L 与C 构成的回路中产生周期LC T π2=的振荡电流。

当罐中的液面上升时 A ．电容器的电容减小 B ．电容器的电容增大 C ．LC 回路的振荡频率减小 D ．LC 回路的振荡频率增大 【答案】BC【解析】根据平行板电容的电容公式 4SC kdεπ=，知道液面上升，则板间的平均电介质ε 增大，得C 增大，B 项对；LC 振荡电路周期LC T π2= ，在C 增大时，T 增大，所以频率减小，C 项对。

3. 2012年物理海南卷9．将平行板电容器两极板之间的距离、电压、电场强度大小和极板所带的电荷量分别用d 、U 、E 和Q 表示。

下列说法正确的是 （ ）A ．保持U 不变，将d 变为原来的两倍，则E 变为原来的一半B ．保持E 不变，将d 变为原来的一半，则U 变为原来的两倍C ．保持d 不变，将Q 变为原来的两倍，则U 变为原来的一半D ．保持d 不变，将Q 变为原来的一半，则E 变为原来的一半 答：A D 解析：由,dUE =选项A 正确；由U =Ed ，选项B 错；保持d 不变，则电容C 不变，C Q U =，Q 加倍则U 加倍，选项C 错；保持d 不变，则电容C 不变，C Q U =，dU E =，Q 减半，则U 减半，E 减半，选项D 正确。

第4节 直线运动的图像问题.吕1.【2019年4月浙江物理选考】甲、乙两物体零时刻开始从同一地点向同一方向做直线运动，位移-时间图象如图所示，则在0～t 1时间内A. 甲的速度总比乙大B. 甲、乙位移相同C. 甲经过的路程比乙小D. 甲、乙均做加速运动 【答案】B 【解析】【详解】A ．因-t 图像的斜率等于速度，可知在0～t 1时间内开始时甲的速度大于乙，后乙的速度大于甲，选项A 错误；B ．由图像可知在0～t 1时间内甲、乙位移相同，选项B 正确；C ．甲乙均向同方向做直线运动，则甲乙的路程相同，选项C 错误；D ．由斜率等于速度可知，甲做匀速运动，乙做加速运动，选项D 错误。

2.2015年理综福建卷20.（15分）一摩托车由静止开始在平直的公路上行驶，其运动过程的v-t 图象如图所示。

求： (1).摩托车在0-20s 这段时间的加速度大小a ； (2).摩托车在0-75s 这段时间的平均速度大小v 。

解析：（1）由图知，在0-20s 内做匀加速运动，根据tva ∆∆=，可求加速度a =1.5m/s 2； （2）根据v-t 图像与坐标轴围面积表示位移可求在0-75s 时间内位移为=1500m ，所以平均速度为m/s 20==txv 3. 2013年上海卷16．汽车以恒定功率沿公路做直线运动，途中通过一块沙地。

汽车在公路及沙地上所受阻力均为恒力，且在沙地上受到的阻力大于在公路上受到的阻力。

汽车在驶入沙地前已做匀速直线运动，它在驶入沙地到驶出沙地后的一段时间内，位移s 随时间t 的变化关系可能是ststststv /(m s -1)/s0 3020 10 20 45 75答案：A解析：在驶入沙地后，由于阻力增大，速度减小，驶出沙地后阻力减小，速度增大，在驶入沙地到驶出沙地后的一段时间内，位移s 随时间t 的变化关系可能是A 。

4. 2014年物理江苏卷5． 一汽车从静止开始做匀加速直线运动， 然后刹车做匀减速直线运动，直到停止。
