顶管施工技术及重难点分析

顶管施工要点及控制措施分析顶管施工是一种特殊的管线施工方法，适用于需要打通局部地下管线的情况。

在进行顶管施工时，需要注意以下要点和控制措施，以确保施工的安全和顺利进行。

1.地质勘探：在进行顶管施工前，需要进行地质勘探，了解土质情况、地下水位、地下管线等信息。

这有助于确定施工方案并采取相应的控制措施。

2.施工方案设计：根据地质勘探结果和现场情况，设计合理的施工方案。

包括顶管施工的具体操作步骤、设备选型、工序安排等内容。

施工方案应充分考虑安全性和效率，避免对周围环境和地下管线造成破坏。

3.现场准备工作：在正式进行顶管施工之前，需进行现场准备工作。

包括清理施工区域，确保施工现场没有障碍物；确定施工现场的边界和安全区域，设置明显的安全标识；准备必要的工具和设备等。

4.施工过程控制：在进行顶管施工的过程中，需要做好以下方面的控制措施：(1)土方开挖控制：根据土质情况和管道施工要求，合理控制土方开挖的深度和倾斜度。

防止发生土方坍塌和地面沉降的事故。

(2)水位控制：对于有地下水位的施工现场，需采取有效措施进行水位控制，防止水位上升导致工作面被淹。

(3)施工设备操作：施工设备的操作人员需经过专业培训，具备操作技能和安全意识。

设备的使用、保养、维修等要求必须符合相关规定。

(4)通风排气控制：在进行顶管施工的过程中，需设置合适的通风设备和排气装置，保证施工现场的空气流通，并排除有毒有害气体。

5.监控和检验：在顶管施工过程中，需要不断进行监控和检验，确保施工质量和安全。

(1)现场监控：利用摄像头、监测仪器等技术手段对施工现场进行实时监控，及时发现问题并及时进行处理。

(2)材料检验：对使用的管道、设备和材料进行检验，确保其质量合格。

对于有质量问题的材料，要及时停止使用并进行更换。

(3)工程验收：施工完成后，进行工程验收。

包括对施工质量的检查和对顶管安全的评估。

6.施工安全教育：在进行顶管施工前，对施工人员进行安全教育和培训，使其了解施工安全要求和操作规程。

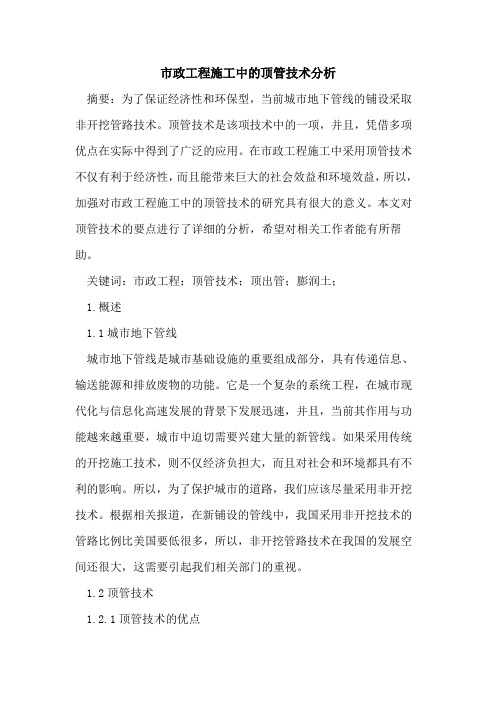

市政工程施工中的顶管技术分析摘要：为了保证经济性和环保型，当前城市地下管线的铺设采取非开挖管路技术。

顶管技术是该项技术中的一项，并且，凭借多项优点在实际中得到了广泛的应用。

在市政工程施工中采用顶管技术不仅有利于经济性，而且能带来巨大的社会效益和环境效益，所以，加强对市政工程施工中的顶管技术的研究具有很大的意义。

本文对顶管技术的要点进行了详细的分析，希望对相关工作者能有所帮助。

关键词：市政工程；顶管技术；顶出管；膨润土；1.概述1.1城市地下管线城市地下管线是城市基础设施的重要组成部分，具有传递信息、输送能源和排放废物的功能。

它是一个复杂的系统工程，在城市现代化与信息化高速发展的背景下发展迅速，并且，当前其作用与功能越来越重要，城市中迫切需要兴建大量的新管线。

如果采用传统的开挖施工技术，则不仅经济负担大，而且对社会和环境都具有不利的影响。

所以，为了保护城市的道路，我们应该尽量采用非开挖技术。

根据相关报道，在新铺设的管线中，我国采用非开挖技术的管路比例比美国要低很多，所以，非开挖管路技术在我国的发展空间还很大，这需要引起我们相关部门的重视。

1.2顶管技术1.2.1顶管技术的优点顶管技术并不需要开槽铺设管道，是非开挖施工方法中的一项。

它用一种硬制管道在土层下面穿过以形成给排水或者其他作用的设施。

该项技术的使用时间较早，优点多，例如：（1）施工精度高；（2）综合成本低：只需要排除地下土层中的土体，使工期缩短、工程量减少；（3）对环境的破环小：能使周围建筑设施保持其功能，不被破坏；（4）可穿越障碍物等。

正是凭借这些优点，顶管技术得到了较广泛的应用，当前，它已经被应用在污水管道的铺设、天然气管道、雨水管道、自来水工程等多项民生工程中，消除了以往开挖技术所造成的社会影响和经济影响。

1.2.2顶管技术的缺陷因为顶管技术常被应用于地下的隐蔽性工程中，隐蔽性工程的复杂程度是难以预料的，所以，顶管技术也就有了复杂性和多边性的特点。

顶管施工要点及控制措施分析顶管施工是一种针对复杂地质条件下管道施工的有效方法，顶管可以保证施工的质量和安全，同时可以减少影响地面交通和地下设施的影响。

但是，由于顶管施工采用的是地下挖掘方法，需要切掉并清理掉少量的土壤，因此需要注意施工要点及控制措施，确保施工的安全和环境保护。

1.地质勘探：在进行顶管施工前，需要进行详细的地质调查和勘探，确定地质情况，包括土层结构、岩石类型、地下水情况、地形地貌等。

根据地质情况，制定相应的施工方案，包括施工方法、施工道具、防止塌方和坍塌等安全措施和应急预案。

同时，应及时更新地质资料，根据施工现场实际情况进行调整。

2.物料处理：在顶管施工中，需要使用大量的物料，例如钢管、沙子、水泥等，其中一些物料可能具有一定的危害性。

因此，在施工前，需要处理好这些物料，包括储存、分类、清理等工作，确保施工安全和环境保护。

3.设备管理：顶管施工需要使用许多大型机械设备，如挖掘机、铲车、混凝土泵等。

这些设备需要在施工前进行检修和维护，确保设备的正常工作。

同时，在使用这些设备时，需要按照操作规程进行操作，避免操作不当导致事故的发生。

4.安全防范：顶管施工是一项危险性较大的工作，需要加强安全防范措施，例如在挖掘时要采取支护措施，防止土层发生坍塌，要设置相应的警示标识，提醒施工人员注意安全等。

同时，在施工过程中，还需要设置相应的应急预案，遇到突发情况时能够及时处理。

5.环境保护：在进行顶管施工时，需要注意环境保护。

首先要做好垃圾清理工作，及时清理施工现场产生的废弃物，分类存放，避免对周围环境造成污染。

其次，要注意保护管道的安全和完整性，避免对地下水资源和周围建筑物进行损害。

同时，还要注意减少施工对周围居民和道路交通的影响，避免造成不必要的人员伤害和财产损失。

6.质量控制：顶管施工需要严格控制施工质量，保证施工完成后能够达到规定的标准和要求，同时还要注意施工现场的管理和监督。

在施工过程中，需要进行严格的检查和控制，发现问题及时处理。

顶管施工要点及控制措施分析顶管施工是一种常用的地下管道施工方法，用于铺设或更换地下管道，如给水管、污水管、天然气管等。

在进行顶管施工时，需要考虑一系列的要点和采取相应的控制措施，以确保施工安全和顺利进行。

1. 地质勘察：在进行顶管施工之前，必须进行详细的地质勘察，了解地下情况，包括土层结构、地下水位、岩性等，以便为施工提供参考和制定相应的施工方案。

2. 施工方案设计：根据地质勘察结果和实际情况，制定详细的施工方案，包括施工工艺、施工序列、施工设备和材料选择等。

施工方案应符合相关规范和要求，并经专业人员审核和批准。

3. 安全防护设施：在顶管施工现场应设置相关的安全防护设施，包括围栏、警示牌、安全标志等，以确保工人和周围环境的安全。

4. 强度控制：顶管施工中，需要控制顶管的强度，即顶管的承受能力。

要注意顶管的材料选择和施工工艺，以确保顶管的强度和稳定性，避免发生破裂或倒塌等事故。

5. 施工质量控制：在顶管施工过程中，需要注意施工质量的控制，包括顶管的水平度、垂直度、尺寸精度等。

要严格按照设计要求进行施工，并进行必要的检测和验收。

6. 施工期限控制：在制定施工方案时，需要根据工期计划合理安排施工进度，确保施工按时完成。

在施工过程中，要进行进度控制，及时解决施工中的问题和难题，避免工期延误。

7. 环境保护措施：顶管施工涉及地下作业和土方开挖，会对周围环境造成一定的影响。

在进行施工时，应采取相应的环境保护措施，包括封闭施工现场、控制噪音和粉尘污染等。

1. 施工队伍管理：由专业的施工队伍负责顶管施工，施工队伍应具备相关的技术资质和经验，并按照施工方案进行施工。

施工队伍要进行相关安全培训，掌握顶管施工的安全操作规程和应急处理措施。

2. 机械设备管理：在顶管施工中需要使用各种机械设备，包括顶管机、挖掘机、护坡机等。

对机械设备要进行检测和维护，确保设备的正常运行。

操作人员要具备相应的操作证书和技术培训。

3. 施工材料管理：顶管施工所使用的材料要符合相关标准和质量要求，材料的选用和使用要符合设计要求和施工方案。

市政工程顶管施工技术分析摘要：顶管技术被广泛应用于各种道路管道纵横交错的施工，在穿过现有道路和管线以及旧城区雨污水管道升级改造中不断扩展，逐渐形成了微型顶管、浅覆盖层顶管、小半径曲线顶管、长距离顶管一系列具有代表性的施工技术。

采用式掘进顶管施工，可以有效地解决明挖法遇到的开挖施工困难、人员车辆疏导难等问题。

特别是在横穿复杂道路、交通路口繁忙、地面管线错综复杂的路段，顶管技术可以在不影响路面人员、车辆及周边建筑的条件下，快速、高效、安全地进行施工。

关键词：市政工程；顶管施工技术；应用分析引言顶管施工与盾构施工的基本原理具有一定的相似性，都是在盾构施工的基础上发展起来并通过泥水来进行护壁的。

采用顶管法进行施工，要使开挖面保持相对稳定，不发生坍塌，就必须将具有一定黏土量且具有一定相对密度的泥浆，通过给它施加一定压力，注入到泥水舱。

在压力作用下泥浆不停地向周围土体内部进行渗透，慢慢地会在开挖面形成一层具有一定厚度的泥浆膜。

这层泥浆膜可以阻止泥水继续向土体更深处扩散渗透，利用泥水的压力来平衡；保证地下施工时地下水压力和土压力，从而确保开挖面不坍塌。

1市政工程顶管技术的特点1.1安全、高效、造价低的特点随着我国城市改造项目的逐步推进，老城区改造政策的提出与实行。

在基础公共设施建设中，为了减少开挖带来的影响，顶管技术广泛应用到实际的建设中。

此种技术具有高效、安全及造价低等特点，且施工人员的要求相对较低，实施困难程度较小。

1.2对周围环境的影响较小的特点在城市的建设环境中，在商业较为繁华或者一些居住人群密集的区域，建筑物的分布也较为密集，地下铺设的管道与线路众多。

采用常规的施工办法，施工难度也会相应地提升，而此种施工手段，能够合理地选择管道线路，及时避开其他管道的冲突，减少各线路之间的干扰，降低对原有公共基础建设的破坏。

2市政工程顶管法施工工艺要点某市政工程需要敷设直径0.6~1.0m的截污管及污水检查井，截污管全长近1.2km，工作井沉井由甲方施工制作，起始井管内底标高-2.836m，全段坡度为0.75‰，终点管内底标高-3.826m，管材内径Φ1000mm，采用Ⅲ级“F-B”型钢承口式钢筋混凝土管，楔形橡胶圈接口，多层胶合板衬垫。

顶管工程造价疑难点分析摘要：顶管工程作为一项非开挖施工技术，无需阻隔交通既能安全穿越各种障碍物且对周围环境影响小等优点，在当今市政管线铺设作业中有着相当广泛的应用。

本文以广东省现行计价依据为基础，对顶管工程计价经常出现的疏漏、疑难点进行分析，并提供岩石顶管计价思路。

关键词：顶管，计价，疑难点，岩石顶管一、顶管工艺分类顶进施工过程中务必保证前方挖掘面以及前上方覆土层的稳定，经过多年施工总结发展出了三种平衡理论：土压平衡理论、泥水平衡理论和气压平衡理论，对应顶管机具为土压平衡顶管机、泥水平衡机顶管机、气压平衡机顶管机。

此外还有一些非平衡理论的顶管机，如敞开式顶管机、岩盘顶管机。

《广东省市政工程综合定额（2018）》中涉及的顶管机具主要有泥水平衡顶管、人工挖土法顶管、挤压法顶管三种。

泥水平衡顶管二、计量疑难点1．顶进工程量计算。

顶进的工程量按设计图示长度以延长米计算，不包括工作井和接收井，顶进距离不应包括井壁厚度。

2．泥浆运输工程量计算。

泥水平衡顶管中泥浆运输工程量按顶管外径体积以m3计算，土体稀释在定额中综合考虑。

3．顶管为套管时切勿漏计铺设管道。

如某顶管穿越河涌,设计要求采用顶管套管施工（D2220×22钢管保护管内套D1820×20钢管），计量时钢管保护管按顶管计算，不要漏计内套钢管以及管间填砂。

4．当地勘报告揭露存在岩石段时需注意使用的顶进设备及人工、机械消耗水平不同于一般土层，而岩石顶管在现行广东省定额中为缺项。

三、计价疑难点1．工作井、接收井计价。

顶管工作井、接收井工作内容主要包括土石方工程（开挖、回填、弃运）、混凝土和钢筋混凝土工程（主要有现浇钢筋混凝土结构、预制沉井结构两种）、模板及脚手架工程（现浇结构仅考虑内模板及脚手架，沉井结构则内外模板及脚手架都要考虑），计价时应当结合施工方案进行，另外还要注意以下几点：（1）工作井、接收井采用不同的方法施工应套用不同的定额。

顶管施工要点及控制措施分析顶管工程是城市地下管线建设中常见的一种施工方式，其施工要点和控制措施对于工程的顺利进行以及安全性的保障至关重要。

本文将从顶管施工的流程、要点和控制措施等方面展开分析，以期为相关工程施工人员提供一定的参考和指导。

一、顶管施工流程顶管施工是指利用顶管机和顶管法在地下开挖和铺设管线的工程方法。

其施工流程主要包括以下几个步骤：1. 项目准备：确定施工方案，准备施工图纸和资料，对施工现场进行勘察和测量，并制定施工计划和安全预防措施。

2. 设备调试：对顶管机和其他施工设备进行检查调试，确保施工设备的正常运行和安全性能。

3. 施工准备：清理施工现场，确定施工区域的范围和管线走向，布置施工标志和围挡，做好安全防护措施。

4. 开挖顶管道：按照设计要求和施工图纸，使用顶管机在地下进行开挖作业，将地面破损降至最低程度，保护地面设施和交通安全。

5. 铺设管线：利用顶管机将管线从地下顶出并进行铺设，连接好管道的上下游，确保管线的连续顺畅。

6. 管道回填：将开挖的地下土壤回填至原位并对地表进行平整，恢复地面交通和生活秩序。

7. 完成验收：对施工现场和管线进行检测验收，确保施工质量和安全性达标。

二、顶管施工要点分析1. 工程布置要合理：在施工前要根据实际情况制定施工方案，对施工区域进行合理布置，确保施工的安全性和高效性。

3. 施工现场管理要严格：对施工现场的人员、设备、物料要进行周密的管理，确保施工的安全和有序进行。

4. 管线铺设要妥善：在进行管线铺设时要注意管线的角度、平整度和连接质量等，确保管线的连续性和质量。

5. 环境保护要做好：在施工现场要做好环境保护工作，减少对周围环境的影响，确保施工的环保性。

1. 安全防护措施：施工现场要设置明显的警示标志和围挡，设置警戒线和安全警示标志，保障施工人员和周围群众的安全。

2. 设备操作规范：对顶管机等施工设备的操作人员要进行培训和考核，确保其持证上岗并按照操作规程进行施工作业。

顶管施工要点及控制措施分析顶管施工是一种在地下进行的管道施工工艺，用于在有交通、建筑物或其他地下设施的地区开挖和成孔的地下管线。

顶管施工是一种非常复杂的工程，需要进行严密的计划和严格的控制措施。

本文将从顶管施工的要点和控制措施两个方面进行分析。

一、顶管施工的要点1. 施工前的准备工作顶管施工前需要进行严密的设计和测量工作，对于地下的情况需要进行详细的调查和分析，确定地下管线的走向、深度和位置，以及其他地下设施的情况，为后续的施工工作提供准确的数据和信息。

2. 安全措施的制定顶管施工是一项高风险的工程，需要制定详细的安全措施和应急预案，确保施工过程中的安全。

需要对施工人员进行严格的安全教育和培训，提高工人的安全意识和应急处理能力。

3. 施工设备和材料的准备顶管施工需要大量的专用设备和材料，包括顶管机、输送设备、支撑材料、防护设备等。

在施工前需要对设备和材料进行检查和维护，确保施工能够顺利进行。

4. 施工过程的协调和管理顶管施工涉及多个工种和专业，需要进行严密的协调和管理，确保各个环节能够有机配合，提高施工效率和质量。

同时也需要对施工现场进行严格的管理和监督，确保施工过程的规范和有序进行。

二、顶管施工的控制措施分析1. 现场安全控制在顶管施工现场，需要严格遵守安全操作规程，做到“四不放过”，即对随时可能出现的安全隐患、操作不规范、设备问题和管线泄露等情况要及时处理和消除，确保施工过程的安全。

2. 地质风险控制地下的地质情况是不稳定的，可能存在坍塌、涌水、地震等情况，因此需要采取一系列的地质风险控制措施，如进行地质勘探，加强支护，设置监测设备等，确保在施工过程中能够及时应对地质风险。

3. 管线风险控制在地下存在各种管线，如电力、通讯、自来水等，顶管施工需要对这些管线进行识别和定位，避免对其造成影响，同时需要进行管线的保护和监测，确保施工过程中不会对管线造成破坏。

4. 环境保护措施顶管施工可能对地下环境造成一定的影响，如挖土、排水、噪音、粉尘等，需要采取一系列的环境保护措施，如进行土地复垦，设置噪音隔离设施，喷洒抑尘剂等，减少对环境的影响。

顶管施工中常遇到的问题及防治办法顶管施工是继盾构施工之后发展起来的一种地下管道施工方法，它不需要开挖面层，并且能够穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等，在给排水、煤气、电力、通信等管道的施工中应用越来越广泛。

但顶管施工单位施工设备、技术、管理水平参差不齐，在施工中常出现一些问题，影响施工质量。

本文以泥水平衡法顶管施工为例，对顶管施工中常遇到的问题及原因进行分析，并提出一些防治措施。

一、顶管施工的特点及工艺1、顶管施工特点（1）先进顶管施工时不用封路施工，选用的工作井与接受井又位于闲置之处，顶进过程中路上交通照常通行。

（2）不需要开挖、回填和路面修复，所以与大开挖施工对比，能降低工程总造价。

（3）泥水循环法施工避免了泥水横溢和稀泥乱堆放的不良现象，确保自然环境不受到污染，能做到文明施工。

（4）先进顶管方法是全自动摇控，不需工人在管道内工作，这样不仅消除了工人繁重的体力劳动，对工人安全也有了足够的保证。

（5）先进顶管推进过程中挖进机及管道周围处于主动土压力与被动土压力之间，故对原土干扰极少，所以不会导致路面沉降以至产生裂纹，避免了路面重修。

2、顶管施工工艺顶管施工技术是一种管道铺装技术，无需开挖地面，有具大推力的液压千斤顶可用在有遥控装置的顶管掘进机的后方，使掘进机及紧随其后的管道穿越土层，达到预先设计的位置上，这就称为顶管工程。

挖掘发生在顶管机的前方，被挖掘物质通过泥浆循环系统用泵排出，到达地表。

顶管施工的基本原理为：从地面开挖两个基坑井，然后管节从工作井安放，通过主顶千斤顶或中继间的顶推机械的顶进，推动管节从工作井预留口穿出，穿越土层到达接收井的预留口边，然后通过接收井的预留口穿出，形成管道的施工。

目前，顶管施工常采用的施工方法分为敞开人工手掘式和密封机械式顶管施工方法，其中机械式顶管施工常用的施工方法又有泥水平衡式和土压平衡式两种，顶管施工常用的管材有砼管、钢管、玻璃夹砂钢管。
