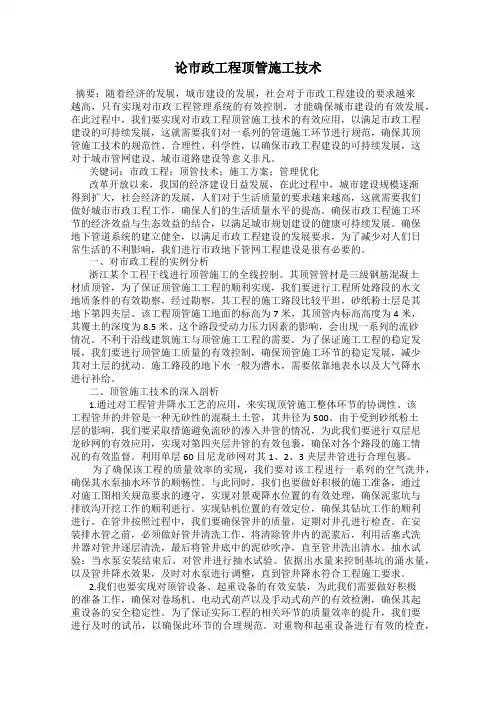

顶管施工技术论文
摘要：顶管技术是一门综合性的技术，顶管施工随着管道建设的发展已越来越普及，应用领域也越来越宽，相信随着顶管施工的普及和专业化，顶管施工会在不断实践中成熟。
引言
顶管施工作为一种非开挖敷设地下管道的施工技术，在城市基础设施建设的不断发展中应用日益广泛，特别在埋深较深、横穿道路、交通干道下埋管或离建筑物较近的情况下，最能体现出顶管技术的优越性。顶管可在可塑至坚硬状态的粘土、不饱和的砂土等稳定土层中顶进，也可在饱和疏松的粉细砂与粉土、淤泥、淤泥质土、干燥的松砂土等不稳定土层中顶进。
1顶管施工的常见问题及技术关键
对于繁忙而脆弱的城市交通系统，开挖敷设地下管道势必会造成交通中断，特别是敷设横穿城市主干道下的管道，大开挖埋管必然带来交通阻断，造成巨大的经济损失。在非开挖状态下对这些管道进行修复和敷设，浅埋顶管技术有了用武之地。
1.1顶管施工的前期准备及注意事项
调查施工现场地上、地下管线分布具体情况：生活区临设搭建及临时用水源、电源铺设或架设；现场施工测量准备工作完成；施工主要材料设备进场，项目部技术、管理人员、施工人员进驻工地；项目部组织学习施工图纸，进行图纸设计施工交底，监理、监督交底等；组织编写施工组织设计和专项方案，并报上级部门审批；现场封闭围

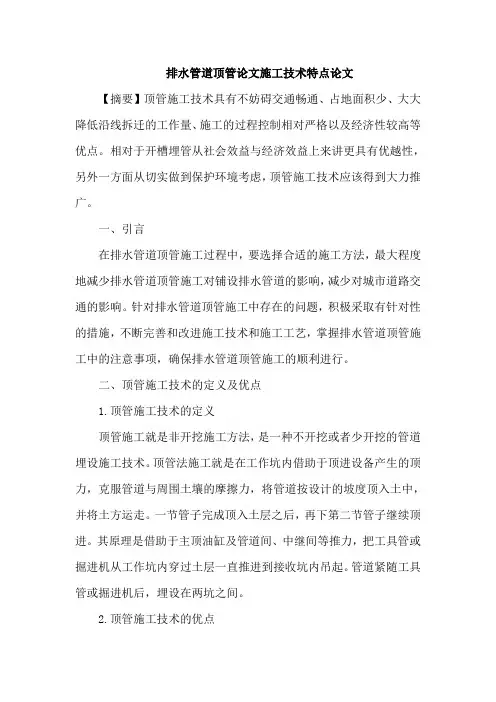

顶管 法施工 １、技术简介 顶管施工就是非开挖施工方法,是一种不开挖或者少开挖的管道埋设施工技术。顶管法施工就是在工作坑内借助于顶进设备产生的顶力,克服管道与周围土壤的摩擦力，将管道按设计的坡度顶入土中,并将土方运走。一节管子完成顶入土层之后，再下第二节管子继续顶进。其原理是借助于主顶油缸及管道间、中继间等推力，把工具管或掘进机从工作坑内穿过土层一直推进到接收坑内吊起。管道紧随工具管或掘进机后，埋设在两坑之间。 非开挖工程技术彻底解决了管道埋设施工中对城市建筑物的破坏和道路交通的堵塞等难题,在稳定土层和环境保护方面凸显其优势。这对交通繁忙、人口密集、地面建筑物众多、地下管线复杂的城市是非常重要的，它将为城市创造一个洁净、舒适和美好的环境。 非开挖技术是近几年才开始频繁使用的一个术语,它涉及的是利用少开挖,即工作井与接收井要开挖，以及不开挖,即管道不开挖技术来进行地下管线的铺设或更换，顶管直径ＤN800—４５00。通过工作井把要埋设的管子顶入土内，一个工作井内的管子可在地下穿行１500米以上，并且还能曲线穿行，以绕开一些地下管线或障碍物。 它的技术要点在于纠正管子在地下延伸的偏差。特别适用于大中型管径的非开挖铺设。具有经济、高效,保护环境的综合功能。这种技术的优点是:不开挖地面；不拆迁,不破坏地面建筑物；不影响交通;不破坏环境；施工不受气候和环境的影响;不影响管道的段差变形；省时、高效、安全，综合造价低。 该技术在我国沿海经济发达地区广泛用于城市地下给排水管道、天燃气石油管道、通讯电缆等各种管道的非开挖铺设。它能穿越公路、铁路、桥梁、高山、河流、海峡和地面任何建筑物。采用该技术施工，能节约一大笔征地拆迁费用、减少对环境污染和道路的堵塞,具有显著的经济效益和社会效益。 2、技术原理 顶管施工是继盾构施工之后而发展起来的一种地下管道施工方法，它不需要开挖面层,并且能够穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等。顶管施工借助于主顶油缸及管道间中继间等的推力,把工具管或掘进机从工作井内穿过土层一直推到接收井内吊起。与此同时,也就把紧随工具管或掘进机后的管道埋设在两井之间,以期实现非开挖敷设地下管道的施工方法。 ３、现状分析 经过多年的发展，顶管技术在我国已得到大量地实际工程应用，且保持着高速的增长势头,无论在技术上、顶管设备还是施工工艺上取得了很大的进步,在某些方
顶管工程施工技术方案 一、顶管工程概况： 本工程的污水管道顶管工程位于1#北路，污水管直径 d900，管中距离道路中心线2 米，全长660 米。 管线南起江南路与1#北路交叉口已建污水窨井W1—0， 北至1#北路与7#路已建窨井W1—19，包括5 个方形工作井、1 个圆形工作井、5 个方形接收井。 由于本工程时间紧、要求高，特安排一个高素质的专业施 工班组，负责顶管工程的施工。 二、顶管工程具体施工安排如下： 1、施工顺序： 顶管工程施工工艺流程如下： 工作井开挖→沉井制作→养护→沉井下沉→沉井封底→ →顶管设周围回填→顶管设备安装→拆除封头→管道顶进 备拆除→沉井封顶。 2、沉井制作 （1）基坑开挖 根据基坑底面几何尺寸开挖深度及边坡定出基坑开挖边线。整平场地后根据设计图纸上沉井中心座标定出沉井中心 桩以及纵横轴线控制桩，并测设控制桩的攀线，桩作为沉井 制作下沉过程的控制桩。 基坑用机械开挖，自卸车装运。为了减少沉井的下沉深
度可加深基坑的开挖深度，但若挖出表土硬壳层后坑底为很 软弱淤泥则不宜挖除表面硬土。决定合理深度应通过综合比较。 刃脚外侧面至基坑底边的距离一般为1.5～2.0m，以能 满足施工人员绑扎钢筋及树立外模为原则。边坡一般取 1:0.33～1:0.67。 基坑底部若有暗滨、土质松软的土层应予清除。在井壁中心线的两侧各1m的范围内回填砂土整平振实，以免沉井在制作过程中发生不均匀沉陷。 （2）制作沉井 制作沉井的场地应预先清理，平整和夯实，使地基在沉 井制作过程中不致发生不均匀沉降，制作沉井的地基应具有 足够的承载力，以免沉井在制作过程中发生不均匀沉陷以致 倾斜甚至井壁开裂，若地基承载力不够时必须采取地基加固等措施。 （3）砂垫层 基坑面在刃脚的垫层采用砂垫层。砂垫层分布在井壁刃脚中心线两侧各一定距离范围内，砂垫层厚度为60cm，下面对砂垫层的验算，根据下列公式计算： Ｂ＝ｂ＋2H N +r砂.H≤[σ] B 上式中:B—砂垫层宽度（m），B=0.6+2×0.6=1.8m，
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 顶管的安全技术措施(新编版)
顶管的安全技术措施(新编版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 一、工程概况 工程项目的位于浑南祝科街与浑南东路交界处，全长68m，浑南东路为已建公路，给水管道穿越浑南东路时采用顶管施工，计划开峻工时间为2011年10月20日至2011年11月15日，总工期为45天。 二、安全管理目标 本工程安全管理目标为：“五无、一杜绝、一创造”。“五无”：无工伤死亡事故，无重大交通事故和机械事故，无火灾事故，无坍塌事故，无中毒事故“。“一杜绝”：杜绝重伤以上（含重伤）伤亡事故，轻伤率控制在4‰以内。“一创造”：创造安全文明标准现场。 三、安全管理组织机构 副总经理——安全生产第一法定责任人 项目经理——安全生产第一责任人 项目生产副经理——分管安全事务 专职安全工程师——负责日常安全管理
各生产班组专、兼职安全员——负责现场安全检查、监督 本项目安全领导小组如下 组长：李伟 组员：王涛、 三、本工程危险源辨识及控制方法 1、危险源辨识主要是指对施工进程中，人、机、物所产生的不安全隐患进行识别，同时对这些危险源采取相应的控制方法。危险源识别与控制措施，大致可分为如下几个控制方法： A.制定目标、指标和管理方案 B.执行运行控制程序 C.教育与培训 D.监督检查 E.制定应急预案 2、危险源识别与控制方法，见表2—6 表2—6危险源识别与控制方法 施工区域 序号 危险源
编号：SM-ZD-86571 顶管法施工技术 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
顶管法施工技术 简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 顶管施工即在地表不挖下槽沟，以液压为动力将钢管（含多节钢管）或混凝土管从A点顶至B点的施工工艺，我公司经多次工程实践，形成该施工技术。 工艺特点及适用范围 1、路下顶管，路上畅通； 2、建筑物下顶管，不影响建筑物使用功能； 3、缩短管道铺设周期，降低工程造价显著； 4、设备单一，操作简便； 5、本工艺所用管道的管节必须是国家定点厂家生产的合格产品； 6、适用于铁路、公路及不易或不宜开挖沟槽的地下管道施工。 工艺原理及工艺流程 明铺管道改为以机械为动力在地表下使管道从A点转
移至B点。 施工准备——测量高程及轴线——挖顶管工作坑——铺顶管导轨——设置顶进后背——安装顶进设备及吊放管节——挖土顶进——测量及纠偏——再次挖土（管中土）顶进——测量循环作业直致完成。 主要机械设备：吊装设备、高压油泵、大吨位千斤顶、后背桩及后背梁、导轨及出土工具、经纬仪、水平仪。机具功能及数量根据被顶进管节的直径长度及重量而定。 施工要点 1、顶管工作坑开挖要依照施工方案及具体环境进行，坑的长宽要视土质，被顶管节的直径、长度，机具设备，下管及出土方法而定。工作坑除安装顶管的机具设备后背、导轨、顶进管节以外，还要有利于向坑外出土和作业人员的操作。一般要求，工作坑上口前缘距路缘≥2m，安放管节后每侧要有1m的工作面，管节后侧与千斤顶之间要有利于出土的空间，在有水的环境中要设置水坑及排水设施，工作坑壁的放坡系数根据土质情况应符合要求，坑底要夯实。 2、导轨由四根钢轨和若干枕木组成，枕木置在工作坑底
1、编制依据： （一）、中国市政工程西北设计研究院有限公司《昌吉州东三县天然气输气管道工程阜康至吉木萨尔段高压管线工程》施工图设计； （二）、业主、路政管理部门及我施工方对施工现场的实际勘察； （三）、技术标准及规范： ①《公路工程技术标准》（JTG BO1-2003） ②《公路桥涵施工技术规范》（JTG /T F50-2011） ③《顶管工程施工规程》（DG /TJ08-2049-2008） ④《给水排水工程顶管技术规程》（CECS246：2008） ⑤《顶管施工技术及验收规范》(试行)中国非开挖技术协会行业标准 ⑥《顶进施工法用钢筋混凝土排水管》（JC /T640-2010) 2.1概要: 依据中国市政工程西北设计研究院有限公司《昌吉州东三县天然气输气管道工程阜康至吉木萨尔段高压管线工程》施工图设计,该项目为昌吉州彩乌线3号阀井至东三县燃气高压输气管道，主管道长度约220KM，支线长度约10KM，管道采用L415级钢，主线管径定高DN300，支线管径定为DN200，压力为6.3MPa。 依设计显示，新建DN300主管线在G216线K522+900处与公路交越，设计采用顶管穿越方式从公路下方穿越。套管选用D800×80×2000钢筋混凝土顶进式排水管。穿越长度为32米。 第①层低液限粉土：厚度4.20m，土黄色，稍湿，稍密状态，局部夹砂透镜体，天然密度1.49 g/cm3，天然含水率5.8%，液限22.7%，塑限16.1%，粘聚力16.1kPa，内摩擦角19.5o，压缩系数 0.26MPa-1，压缩模量7.5MPa，具中等压缩性，修正后标准贯入试验击数7击，承载力130kPa。 第②层低液限粘土：埋深9.60m，最大揭露厚度8.90m，局部夹薄层细砂，未揭穿；土黄色，稍湿，硬塑状态，液限22.6%，塑限11.2%，修正后标准贯入试验击数7击，承载力140kPa。 在勘察深度内未揭露地下水位。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 顶管施工安全措施(通用版) Safety management is an important part of production management. Safety and production are in the implementation process
顶管施工安全措施(通用版) 一、顶管施工前应先于相关部门（铁路、公路、市政）和附近居民进行协调,经他们同意方可施工.尤其是在铁路地基附近施工时必须与铁路部门进行联系,掌握列车过往情况,以免对列车运行带来不便或者对施工人员人身安全产生威胁,线路上有列车经过的时候是禁止施工和顶进的. 二、挖土和顶进时洞内照明使用低压行灯变压器,洞内不准用明火； 三、顶进时停止挖土,传力柱上和两侧不准站人,所有传力柱必须摆放顺直； 四、吊装时坑内人员要做好防护措施,并有专人指挥.5、顶管长此76m时应设给风设施,防止缺氧. 另外,顶管施工技术发展到现在已经有了一百多年的历史并且运用很成熟.但是施工环境复杂多变,作业要求也越来越高,施工过
程中仍然可能出现很多问题. 这些问题突出表现在进出洞的过程中,尤其是在出洞过程中往往会遇到一些问题,这些问题处理不好不仅仅会影响施工的进度,而且会严重影响施工的质量.出洞时由于洞口的土体已经松动、塌陷,所以无法建立进水压力,只要进水压力稍有提高,就会产生冒顶,泥水会冒出地面上来.如果不建立起正常的泥水压力而盲目继续往前顶进,顶管机很快就会爬高,后果不堪设想. 所以要解决出洞时泥水压力的问题,必须对洞口的土体进行处理,如果施工现场是砂性土,就必须用注浆的方法对土体进行加固.简单一点的方法可以在管顶以上加固成一块不透水的盖板状土体.如果是松软的土,可以把洞口加固成一个门洞一样的土体,中间留下空间使顶管机通过,底部不可以加固.如果是粘性土,可以用夯实的方法把洞口的土体夯实. 云博创意设计 MzYunBo Creative Design Co., Ltd.
顶管法施工技术是指在施工时，通过传力顶铁和导向轨道，用支承于基坑后座上的液压千斤顶将管压入土层中，同时挖除并运走管正面的泥土。当第一节管全部顶入土层后，接着将第二节管接在后面继续顶进，这样将一节节管子顶入，连接好接口，管外壁灌浆，建成涵管。顶管法施工技术广泛应用于市政、供水、
公路、铁路和水利水电工程中。 施工顺序：施工准备→测量高程及轴线→挖顶管工作坑→设置顶进后背→铺顶管导轨→安装顶进设备及吊放管节→挖土顶进→测量及纠偏→再次挖土(管中土)顶进→测量循环作业直至完成顶进→填充灌浆→钢管灌浆口封堵。 顶管法具有的主要优点：（1）减少土方工程量，减少建筑垃圾集中搬运的污染；（2）节约沟管基座材料，可以减少水泥、砂石料的用量；（3）不干扰地面交通，对穿越交叉路口、铁路道口、河堤、大坝尤为显著；（4）顶管法可穿越地面和地下建筑，不必搬迁地面建(构)筑物；（5）施工场地少，有利于市区建筑密集地段新管道的铺设和旧管道的维修。顶管法施工技术由于这些特点不失为一种环保的施工技术。[3] 黑臭河道整治作为苏州市重点水利工程，主要包括河道轮浚、断头浜打通、束水河段拓宽及水生态修复等一系列子工程。在断头浜打通工程中，首次采用顶管技术。结合工程实践，通过分析泥水平衡顶管技术方案选择、工艺流程、设备选型、顶管顶进受力分析及稳定分析，提出顶管技术在断头浜打通工程中的适用性，并提出顶管施工应注意的几个问题，对其他黑臭河道整治尤其是断头浜打通工程提供一定的借鉴和参考。[4] （1）管道一开始顶进时，轴力会随顶进距离增大而增大，但到一定距离以后，基本维持在一定范围内。管顶和管底的内侧钢筋受拉，外侧受压；管道两侧的内侧钢筋受压，外侧受拉。环向钢筋主要承受拉应力，但受力较小。（2）管土接触压力随顶进距离的增加而缓慢上升，到一定距离后，基本维持在一定范围内。注浆对管顶接触压力影响较大，注浆后压力明显减小，对左右两侧接触压力影响较小。（3）分析表明，管道在顶进阶段主要承受轴力作用，由于钢筋笼的存在，使管道可承受较大的拉应力作用，减小了管道被撕裂的可能性。顶进管最易破损的位置出现在管道接头部位，该处截面小，应力易集中，容易被压碎，因此在制造时应作加强处理。环向受力主要由混凝土承受，拉应力很小，只需配构造钢筋即可。[6] 关于顶管隧道开挖及引起地层隆起或沉降的机理及其规律，一般认为机头对开挖面顶进的支护压力和壁后注浆压力造成前方土体应力状态发生变化导致地表隆起，而开挖面及管道外周环形间隙等施工原因导致地层损失，导致土体向开挖面及向管道外周的移动，从而引起地面沉降。[12] 管推进施工中管材会受到各种外力的作用，其中最重要的外力为千斤顶的推
第六节顶管施工方案 管道顶进方法的选择，是根据管道所处土层性质、管径、地下水位、附近地上与地下建筑物、构筑物和各种设施等因素，经技术经济比较后确定的。普通顶管法是在黏性或砂性土层，且无地下水影响时，采取的手掘式或机构挖掘式顶管法。 一、施工组织安排 本工程需要采用人工顶管的管段为计划用3套顶管设备,其中1套备用，分成两个阶段顶进，第一阶段为工作井、接收井的施工，第二阶段为人工顶管的实施，其中工作井、接收井的施工可以交叉作业，速度较快，设备也能得到充分的利用。 二、顶管施工工艺流程 工作井施工——设备安装——管吊装就位——施工准备——开机顶进——回收掘进机头——结束——测量控制及纠偏——废泥外运——施工下一节。三、施工顺序 施工顺序为：工作井施工→顶进设备安装调试→吊装砼管到轨道上→连接好工具管→装顶铁→开启油泵顶进→出泥→管道贯通→拆工具管→砌检查井。四、施工准备工作 （一）生产准备 1、进行施工测量和现场放线工作。 2、确定管线范围内及施工需用场地内所有障碍物，如管线、电线杆、树木及附近房屋等的准确位置。 3、按施工平面布置图修建临时设施，安装临时水、电线路，并试水、试电。 4、进行顶管所用设备的加工制作。 5、根据顶进长度，准备好各类管线和所需的辅助物（固定架等）。
6、根据材料计划，分期分批组织材料进场。 （二）技术准备 1、审查施工图纸和进行各专业图纸会审，进行施工技术交底工作。 2、做好标高点控制，施工测量和现场放线工作。 3、按照提供的永久水准点，引临时水准点至井下，施工中经常进行校核。 五、主要工程项目的施工技术方案 （一）人工顶管顶力的计算： 1、对于顶管顶进深度范围土质好的，管前挖土能形成拱，可采用先挖后顶的方法施工。 根据经验公式：P=nP0 其中：P——总顶力 n——土质系数。 土质系数取值可根据以下两种情况选取： （1）土质为粘土、亚粘土及天然含水量较大的亚砂土，管前挖土能成拱者，取1.5～2.0。 （2）土质为中粗砂及含水量较大的粉细砂，管前挖土不易成拱者，取3～4。取n为2.0。 2、对于顶管顶进深度范围土质较差的，即开挖时容易引起塌方的，可采用先顶后挖的方法施工。 根据顶管工程力学参数确定，先顶后挖时，顶管的推力就是顶管过程管道所受的阻力，主要包括工具管切土正压力、管壁摩擦阻力。 ⑴工具管正压力：与土层密实度、土层含水量、工具管格栅形态及管内挖土状况有关。根据有关工程统计资料，软土层一般为20-30t/m2,硬土层通常在30-60t/m2。大于40t/m2时表明土质较好。
文件编号：RHD-QB-K4802 （解决方案范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 顶管施工安全技术措施 标准版本
顶管施工安全技术措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 1．一般要求： (1)管径小于、等于800mm时，不得采用人工方法掘进。 (2)采用敞开式掘进顶管，土层中有水时，必须采取降水等控制措施。 (3)人工挖土，土质为砂、砂砾石时，应采用工具管或注浆加固土层的措施。 (4)顶管施工中，渗漏、遗洒的液压油和清洗废液等应及时清理，保持环境清洁。 (5)采用密闭式掘进顶管，管口与掘进机、中继间的连接和管道间的接口必须严密，不得漏水。
(6)施工前，应根据顶进方法、管径、最大顶力等对后背结构、顶进设备、中继间等进行施工设计，确定安全技术措施，并制定监控量测方案。 (7)利用已完成顶进的管段作后背时，顶力中心应与已完成管段中心重合；顶力必须小于已完成管段与周边土壤之间的摩擦阻力；后背管口应衬垫可塑性材料保护。 (8)在城区、居民区、乡镇、机关、学校、企业、事业单位等人员密集区和穿越房屋、轨道交通、铁路、道路、公路和地下管道等建（构）筑物时，宜采用密闭式机械掘进顶管。 (9)施工过程中应按监控量测方案的要求布设监测点，设专人对施工影响区内的地面、地下管线和建（构）筑物的沉降、倾斜、裂缝等进行观察量测并记录，确认正常；发现异常应及时分析，采取相应的安

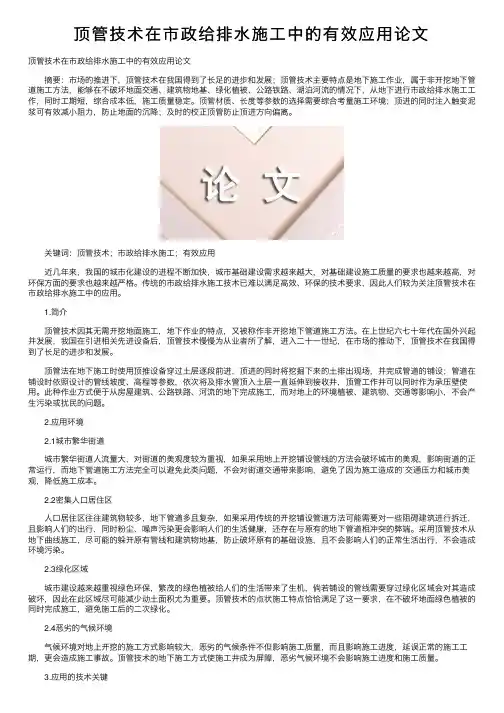

浅谈顶管施工技术的应用与发展 【摘要】本文介绍了顶管技术的必要性，分析了目前顶管技术的现状和存在的问题，进而探讨了保证施工质量的措施及顶管技术的应用发展方向。 【关键词】顶管质量控制应用发展 0 引言 近年来，随着我国经济和城市建设的快速发展，城市基础设施逐渐完善，其中，各类地下管线的铺设与改造，在城市的基础设施的建设中扮演了重要的角色。在地下管线的铺设与改造中，非开挖施工技术越来越受到重视，作为非开挖技术中经济性与适用性较为突出的顶管技术发展迅猛，具有广阔的应用前景。 1 顶管施工技术简介 顶管施工技术是非开挖施工方法，是一种不开挖或者少开挖的管道埋设施工技术。顶管施工是继盾构施工之后而发展起来的一种地下管道施工方法，它不需要开挖面层，并且能够穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等。顶管施工借助于主顶油缸及管道间中继间等的推力，把工具管或掘进机从工作井内穿过土层一直推到接收井内吊起。与此同时，也就把紧随工具管或掘进机后的管道埋设在两井之间，以期实现非开挖敷设地下管道的施工方法[1]。 2 顶管技术的必要性 对于繁忙而脆弱的城市交通系统，开挖敷设地下管道势必会造成交通中断，特别是敷设横穿城市主干道下的管道，大开挖埋管必然带来交通阻断，造成巨大的经济损失。在非开挖状态下对这些管道进行修复和敷设，浅埋顶管技术有了用武之地。当地面建(构) 筑物较多,无法采用槽工艺进行地下管线施工，或开槽施工支护费用过大，易造成建筑物的破坏，以及碴土堆放、外运造成市区污染，给市民工作、生活带来不便时，宜采用顶管施工工艺，进行地下管网施工。 3 顶管技术在我国的现状与存在问题 3.1 现状 经过多年的发展，顶管技术在我国已得到大量地实际工程应用，且保持着高速的增长势头，无论在技术上、顶管设备还是施工工艺上取得了很大的进步，在某些方面甚至达到了世界领先水平。2001年8月～12月嘉兴市污水处理排海工程一次顶进2050m超长距离钢筋混凝土顶管，由于选择了合理的顶管机具型式、
锦州龙栖湾新区世博园污水强排定向穿越顶管工程 施 工 方 案 建设单位： 监理单位：施工单位：辽宁中宇建设集团有限公司 审批：审核人： 编制日期：2013 年2月5日
目录 ~、编制说明 (3) 二、工程概况 (4) 三、施工准备 (4) 四、组织措施 (5) 五、技术措施 (8) 六、施工准备工作 (12) 七、顶管工程施工 (12) 八、施工计划 (16) 九、质量保证措施 (17) 十、安全文明施工及环保措施18
一、编制说明 1、编制依据 本施工方案是依据施工招标文件要求以及设计院设计的施工图、国家的各项施工验收规范，并结合本公司的施工能力进行编制的。 2、编制目的 本施工方案宗旨是按工程建设的基本规律、施工工艺规律和经 营管理规律，制定科学合理的组织方案、施工方案，合理安排施工 顺序和进度计划，有效利用施工场地，优化配置和节约使用人力、物力、财力、技术等生产要素，协调各方面的工作，使竞争取胜，经营科学有效、施工有计划、有节奏。确保工程质量、进度、安全、文明施工并取得良好的经济效益、社会效益和环境效益。 3、编制说明及内容 1、本施工方案的编制内容为：污水强排管道定向穿越工程。 2、本工程施工方案严格按照工程招标范围和招标文件对施工组织设计的要求进行编制。在人员、机械、材料调配、质量要求、进度安排等方面统一部署。 3、根据本工程的特点、功能要求，本着对甲方资金合理利用，对工程质量的高度负责的责任感，我们的编制原则是“经济、合理、优质、高效”。 4、实施目标充分发挥我公司优势，科学地组织施工，严格履行合 同确保实现以下目标： 5、质量目标各分项工程一次验收100％合格，单位工程质量确保达到合格标准。 6、工期目标以我司的实际机械设备及施工能力，确保在甲方要求的总工期
整体解决方案系列 顶管施工安全专项方案（标准、完整、实用、可修改）
编号：FS-QG-48791顶管施工安全专项方案 Special plan for pipe jacking construction safety 说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定 一、项目概况 本项目全线位于舒城县境内，项目路线起点(K41+540)位于金安区与舒城县的行政分界点，即棠树凌家渡大桥，路线经柏林乡、穿越舒城县经济开发区、桃溪镇、城关镇、终点位于孔集镇路里桥处(k66+100)，与省道S317交汇，全长约24.56公里，是舒城县东西向一条重要的交通走廊，是区域内重要的交通出行通道和城镇产业分布带，是舒城县社会经济的重要发展轴，在皖西地区社会经济发展中占有重要地位。本项目排水工程，西起K44+900，东至K47+200，按舒城县建设方要求，结合现场实际情况，本次在穿秦桥集段按市政工程设计，其中从K45+580-K47+220段污水为D800顶管，采用Ⅲ级F型钢承口钢筋混凝土管。污水管长1647.2米，顶管工作井9座，顶管接受井10座，顶管检查井32座。
建设单位:舒城县交通运输管理局 设计单位:安徽省交通规划设计研究院有限公司 监理单位:安徽虹桥交通建设监理有限公司 勘测单位:安徽省交通勘察设计院 施工单位:安徽建工集团有限公司 二、安全生产管理目标 1、杜绝重伤和死亡事故，重大机械设备事故，重大火灾和职业健康、群体中毒事故。 2、轻伤事故不大于2人次。 3、全员安全教育率100%，三类人员和特种作业人员持证上岗率100%。 三、安全生产组织机构 安全领导小组组长: 组长:葛立增 副组长:卢朋、张魁 成员:周忠、李坤生、汪国沁、邢应程、薛允升、巴亮、高亮、周宝全、门国明、王自伟 四、危险因素分析及预防、应急措施
浅谈顶管施工管材选择和应用 摘要：本文主要对现今最为常用的几种顶管施工管材进行分析和比较，并对相关管材主要的应用范围进行探讨。 关键词：顶管施工管材应用 1前言 随着城市基础设施建设日益完善，生活水平日益提高，各种综合管线已经基本占据了道路两侧人行道的位置，相关管线改造的难度也随之提高，在这种背景下，一些非开挖施工技术更多得利用到管线改造施工之中，其中应用最为广泛的就是顶管施工。随着顶管施工技术的日益完善，能利用的管材种类也有所增加，本文将对常用的几种顶管管材进行分析比较。 2常用顶管管材 2.1钢筋混凝土管 钢筋混凝土顶管在我国应用历史最久是使用最多的管材。顶管用钢筋混凝土管按接口形式可将其分为平口式、企口式、双插口式和钢承口式四种。 钢筋混凝土管单节管长度一般为2～3m，所施工的管道有大量接头。接头的构造决定了其密封、抗渗的能力均较差，也决定了其抵抗内水压力的能力有限，一般只能抵抗0.2MPa以内的内水压力，故钢筋混凝土顶管一般多被用于污水管、雨水管和水压力较小的其他管道。钢筋混凝土管道管壁较厚比较笨重但在管内介质相同的情况下抗腐蚀能力强于钢管。其接头连接比较快仅需几分钟至十几分钟且不需另作防腐处理，故在顶管施工效率上优于钢顶管。 2.2 钢管 顶管施工中钢管的应用也很普遍，大口径钢管有两种成型工艺即直缝焊管与螺旋焊管；中小口径则用无缝钢管。钢管节长一般为4-6米，最长可达10米。 钢管通常选用Q235BA3镇静钢钢板制作，它的强度高，管材及管件易加工。钢管的强度大、不透水焊接的接头也具有与母材相同的强度和抗水压能力，密封性好，故对抗渗要求高、内外水压力大的管道一般都使用钢管，如城市供水管道若采用顶管施工大多都使用钢管。但钢管的环向刚度小，易变形，衬里及外防腐要求严格，必要时需作阴极保护。施工过程中组合焊接工作量大，在地下水位较高时可采用胶圈柔性接口措施克服这一困难，但与钢筋混凝土管相比造价较高。
顶管工程施工技术方案 本工程属污水整治项目，在穿越段或无条件大开挖的管段采用顶管施工。全线污水主管均采用钢筋混凝土管。工作井和接收井均采用钢筋混凝土井，一般工作井采 钢板 2
出工作井、接收井中心位置和管线位置，并在场区位置附近引水准点，设置测量基准线。 3、基坑开挖 1.2 4 度的 5 因沉井一次下沉，井位土层性质较差，故需做砼垫层基础。 施工中砂垫层采用粗砂，含泥且掺加48%13-15mm碎石，充分拌匀后分两层夯实。 6、立模扎筋
立模顺序：立内模→绑扎钢筋→立外模，一节沉井内模一次立好，扎筋后，再分次立外模。 本工程沉井模板采用组合钢模，局部采用木模板（厚度3cm），支撑采用Φ6cm 1m， 7 ，8、沉井下沉 根据地质资料表明沉井位置处土质差，以高压缩性淤泥质粘土和淤泥为主，且地下水位较高，当垫层砼基础挖除后，井体可能突沉，甚至发生倾斜。为此在外井壁与土之间灌级配碎石以控制沉井下沉，随沉随垫，当需要挖土下沉时，遵循挖土方
法，以期均匀下沉防止倾斜，其次在下沉过程中做好各种记录，发生倾斜、位移，及时纠正，当沉至离设计标高约1米时，停止挖土下沉，请有关人员观察、测定。 本沉井为排水下沉，鉴于本沉井处地下水位较高，为加强排水效果，施工中设置集水坑排水，以降低地下水位。 9 1m 10 （二）、顶管施工 本方案按机顶法考虑。 1、工具管选型
根据该工程的特点选用工具应具备以下性能： （1）、防止路基下沉工具管能有效地阻止开挖面坍塌，防止地面下沉。（2） 2 （1） （2） （3） 3、顶力计算 （1）、根据设计顶力预控在4000KN。 （2）、理论计算
第一章工程概况 1工程概况 ｘｘ大道是ｘｘ新城塬北综合服务区内重要的南北向主干道之一。道路南起ｘｘ线，北至ｘｘ大道，道路长度为5725.154m，ｘｘ大道以南段规划红线宽30m，ｘｘ大道以北段红线宽度50m。 本工程为ｘｘ省西ｘｘ区ｘｘ大道市政工程-雨水工程，第二分层顶管坑及非标检查井。本工程顶管工作井、接收井及检查井均采用钢筋混凝土井。 本次设计Y18～（Y23）段为d3500-d4000mm雨水管道采用顶管施工，顶管工作井3座（Y18、Y19、Y21），接收井2座（Y20、Y22），工作井尺寸为11.5×8m，埋深越11.328～13.442m；非标检查井5座。其中顶管工作井、接收井均采用逆作法施工，顶管工作结束后，分别在顶管井内施工检查井。基坑仅作为顶管施工过程的临时支护措施，顶管完毕后除利用基坑护壁作为检查井壁的顶管坑外其余基坑可废弃，顶管施工完成后在临时支护坑内按设计图进行检查井施工。 顶管施工计划表
2地质条件 2.1场地地形地貌 拟建工程场地地貌单元属ｘｘ北岸黄土塬，地形整体南高北低，呈缓坡状。勘探点地面高程439.62m～452.41m，最大高差12.79m。 2.2 不良地质作用 根据现场调查和访问，拟建市政工程场地及其附近无地裂缝、滑坡等不良地质作用。场地地形相对比较平坦，地层分布连续、稳定，场地稳定性较好，适宜工程建设。 2.3 地层结构及描述 根据钻孔揭露，拟建工程场地地勘探深度范围内地层主要为第四系对基层，20m范围地层由全新统人工素填土、上更新统风积黄土、残积土土壤、中更新统风积黄土组成。根据土层时代、成因及土物理力学性质指标等，将勘探探深度范围内的地层由上而下划分为5个工程地质层， 地层岩性综合描述表
顶管工程安全措施 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：___________________ 日期：___________________
顶管工程安全措施 温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。 本文档可根据实际情况进行修改和使用。 第一章工程简介 本工程为高淳县城西排涝站工程一标段（K0-070~K0+500）进水管渠工程的顶管工程。工程经过芜太路, 主要内容有：双排D2000排水管道顶管施工, 顶管顶高程▽6.9m, 芜太路面高程▽11.6m, 埋深4.7m。 芜太路为高淳县交通要道, 车流量大, 施工期间芜太路正常交通, 为 保证工程顺利进行, 不影响芜太路的交通, 特制定本安全文明措施。 第二章施工安全目标及安全保证措施 一、安全目标、安全方针 1、安全目标 重大责任事故为零； 员工因工残疾率、重伤率、轻伤率控制在0.17‰、0.4‰、1.5‰； 2、安全方针 以人为本, 持续改进, 保障施工安全 二、安全管理体系 安全管理在整个施工过程中至关重要。工程项目经理为该项目安全生
产的第一责任人, 对该工程安全生产负有领导责任。 建立健全以项目经理为主的安全生产、文明施工组织, 严格执行各类安全生产、文明施工岗位职责。形成有力的安全生产、文明施工保证体系, 形成安全生产、文明施工网络, 加强领导, 大力宣传。开工前对参加施工的人员进行集中培训, 主要针对在交通要道路侧施工须注意的各安全点, 在施工过程中定期开展安全生产教育, 杜绝一切不安全因素。 附：安全管理体系网络图 安全管理体系网络图 三、安全施工管理措施 1、建立以项目经理为安全生产第一责任人的安全生产领导机构, 健全络, 制定以《安全生产责任制》为主的各项安全生产规章制度, 项目部设专职安全员, 各施工班组设兼职安全员负责工地日常安全生产的管理和检查, 发现问题, 及时处理, 杜绝不安全因素。 2、重申安全防护责任。在工程施工过程中, 将严格按国家颁布的有关安全生产法规实施管理。在施工开始之前, 分析安全难点, 确保安全管理难点, 认真排查危险源, 预测事故隐患, 制定预防措施, 切实加强劳动保护, 消除事故隐患, 确保安全目标的实现。 3、道路两侧挡墙的基坑土方开挖必须距道路边坡有一定的安全距离, 道路边坡保持在1：2左右。为防万一, 对道路方向的基坑边坡进行支护, 同时密切注意天气预报, 防止下暴雨时基坑塌方影响道路边坡的稳定。
浅谈普通顶管施工要点 摘要：普通顶管法是指人工挖土，用小车将土从管中运出，然后借助顶进设备将管子顶进土中。最小可顶进管径为φ800mm的管道。一般的顶进速度为每班进尺可达6-8米。一次顶进距离一般在30-60米。管道工程位于高速公路、公路主干道、铁路、河流及地面建筑物交叉时，不允许进行开槽埋管施工及架空跨越困难时，可采用管道顶进施工。 关键词：顶管；工作井；工具管；顶进。 Abstract: The general pipe jacking method refers to the artificial excavation, using small soil from the pipe out, then with the help of jacking pipe jacking device in soil. Minimum jacking pipe diameters is 800mm. The top speed of each class footage is up to 6-8M. A jacking distance30-60 in general M. Pipeline engineering in expressway, trunk road, railway, river and ground buildings crossing, does not allow for slotted pipe construction and overhead crossing difficult, it can adopt pipe jacking construction. Key words: pipe jacking work well; tools; pipe jacking; 中图分类号：P756.2文献标识码：A文章编号： 2095-2104（2012）
文件编号：GD/FS-2025 （操作规程范本系列） 顶管工程施工安全技术要 求详细版 The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process. 编辑：_________________ 单位：_________________ 日期：_________________
顶管工程施工安全技术要求详细版 提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 一、顶管施工的一般要求 （1）顶管施工前应对管道顶进地段的水文地质、地下埋设物、地上交通及构管物等情况进行周密的调查了解。必须严格的掌握各类土壤的物理化学性质，分层及高度，地下水位及流量，含水层的渗透系数，有针对性的利用可能提供的设备，采取有效排水和防坍塌的安全技术措施；必须严格掌握地下埋设的各种电缆、管道、有毒有害的气（液）体、易燃易爆物质，古墓（腐植土）等地下建筑物及其它各种障碍物的种类、用途、结构、位置深度、走向、物理化学性质及危害程度，依此制定有效的安全防护和劳动保
护措施，确保施工安全，必须掌握地上公路、铁路的交通状况，请有关部门共同制定专门的施工方案（安全技术措施）配合施工，确保公路、铁路和施工安全。严禁在无施工组织设计（施工方案）情况下施工。 （2）在较大的沟渠、河道下进行顶管作业，一般应选在枯水季节，但对其航运、流量应调查清楚，确定施工方法。首先应考虑到克服河水的渗透，不宜在管道顶进线中心或上流一侧围堰使水流集中，冲刷河底，严防管顶塌方河水灌进管内。并请有关单位共同制定安全技术方案后方可施工。 顶管工程一般应在降水数日、水位降到工作坑底以后进行，在地面上有构筑物的情况下，严禁带水顶进。在各种构筑物下顶管都必须有确保施工与构筑物安全的安全技术措施。
浅谈排水管道顶管施工技术 【摘要】本文首先介绍了排水管道顶管施工中如何进行钢管的选择，然后阐述了排水管道顶管施工技术，最后探讨了顶管施工的质量控制措施。 【关键词】顶管施工；技术 1.钢管的选材 大口径、长距离的顶管施工，一般顶进力都非常大。在选用管材时，一方面要求所选管材轴向抗压强度要大：另一方面，所选管材在顶进过程中不会额外地增加阻力。钢管与混凝土管相比较就有这些优势。 1.1轴向抗压强度大 常用的混凝土管的抗压强度为13MPa-17.5MPa；而钢管的抗压强度则可达Z10MPa；因此，在长距离顶管中，从抗压强度来讲应首先选用钢管。 1.2断面面积小、自重轻、外壁摩阻力小 钢管管壁的断面只有同口径混凝土管管壁的21.3%左右，顶进过程中端阻力较小；同时，因同长度同口径的钢管比混凝土管轻，且表面摩阻力小，在顶进过程中所要克服的自重力及摩阻力也小，对长距离顶管比较有利。 1.3直线性好，不会增加额外的阻力 因混凝土管为柔性连接，在顶进过程中极易发生轴线弯曲变形，从而使摩阻力成倍增长。导致总顶进力的大幅提高，进而影响到中继接力环数量的增加，这不但影响到施工顶进速度，而且也会造成一定的经济损失。而钢管为刚性连接，在这方面存在的问题较小。 2.顶管施工工艺 2.1顶进用管 顶管掘进机是顶管用的主要设备，是决定顶管成败的关键所在，它总是安放在所顶管道的最前端。在手掘式顶管施工中是不用顶管掘进机而只用一只工具管。不管哪种形式，顶管掘进机的功能都是取土和确保管道顶进方向的正确性。钢筋混凝土管是顶管中使用得最多的一种管材。按它的生产工艺可分为离心管、立式振捣管和悬辊管三大类，按其接口形式可分企口（丹麦管）、平接口（T 型）和F 型接口三种。在钢筋混凝土管中，还有采用玻璃纤维进行加强的管道和用钢板进行加强的管道。单管节的顶进管是钢管，它的接口都是焊接成的，施工完工以后变成一根刚性较大的管道。
顶管施工技术方案 工程将两次穿越北新干线，为了不影响此干道车辆的正常行驶，本此两处采用DN1600mm顶管施工。 1施工准备 1.1、组织机构的建立及人员准备安全 为了保证工程施工的质量、安全和进度目标的实现，必须组织强有力的施工队伍。由项目经理牵头成立顶管项目施工管理组，具体人员组成如下： 项目经理一人 项目技术负责人一人 责任工长一人 材料员一人 质、安员一人 下设班组长负责具体施工人员的分配，任务的落实。 1.2、机械准备 DN1600设400T顶机4台、DN800设400T顶机2台，30KW 发电机一台，通风设备2台，照明设备3套，3KW及5KW水泵各一台，挖掘机一台，自卸汽车一台，全站仪一套，水平仪一套，卷扬机一台，吊车一台。 1.3、材料的选用与准备 管材：采用DN800、DN1200钢筋混凝土管，管节须全面检查，管材要有质量部门提供的检验合格证和力学实验报告等资料。管材外观质量要求表面平整无松散露骨和蜂窝麻面现象，硬物轻敲管壁其响声清脆悦耳。发现外观有缺陷的一律禁止使用。 管道的长度误差：
管道端面垂直度的允许误差（mm） 管道水平方向的偏差的最大值为0.5％的管道直径（m）。在顶进施工钢管时，最大的偏差不能超过1.5mm/m。 管道外径的允许误差（mm）
管道转向的误差允许值 1.4、熟悉图纸，根据图纸要求及现场勘察的实际情况制定实施方案。确定平面位置的布置和施工顺序。测量放线，水准引测以及顶坑开挖线的确定。 1.5、做好技术交底工作。本工程每一道工序开工前，均需进行技术交底，技术交底是施工企业技术管理的一个重要制度，是保证工程质量的重要因素，其目的是通过技术交底使参加施工的所有人员对工程技术要求做到心中有数，以便科学地组织施工和按合理的工序、工艺进行施工。 技术交底均采用三级制，即工程技术负责人→专业工长→各班组长，技术交底均有书面文字及图表，级级交底签字，工程技术负责人向专业工长进行交底要求细致、齐全、完善，并要结合具体操作部位、关键部位的质量要求，操作要点及注意事项等进行详细的讲述交底，工长接受后，应反复详细地向作业班组进行交底，班组长接受交底后，应组织工人进行认真讨论，全面理解施工意图，确
