常见汽车氧传感器的原理与检测摘要氧传感器是电控发动机的重要部件,对发动机的正常工作和尾气排放控制起着至关重要的作用,如果氧传感器或其连接线路出现故障,不但会使汽车排放超标,还会有发动机燃料消耗量增加、怠速不稳等多种故障。

本文对汽车氧传感器的预案次于检测进行了论述。

关键词汽车;氧传感器;原理;检测在电控发动机控制系统中,氧传感器用来监测发动机排气中残余氧的含量或浓度,并根据所测得的数据输出一个信号电压,反馈给发动机控制单元,从而来控制喷油量的多少,一般直接安装在排气管上,常见汽车氧传感器有传统的氧化锆氧传感器和新型的宽域氧传感器。

1 氧化锆氧传感器1.1 氧化锆氧传感器的工作原理氧传感器采用氧化锆(一种在有氧气的情况下能产生小电压的陶瓷材料)作敏感元件,在高温时与废气中的氧发生反应,输出微弱的电压信号。

随着废气中氧量的不同,产生和输出的电压值不同,从而对废气中氧的含量进行监测。

当混合气的实际空燃比高于理论空燃比(14.7,即稀混合气)时,废气中剩余的氧分子浓度相对较高,这时氧传感器内外氧分子浓度相差较小,只能输出大约0.1V 的电压,而当混合气的实际空燃比小于理论空燃比(即混合气)时,废气中剩余的氧分子非常少,这时氧传感器内外表面氧分子浓度相差较大,可以输出大约 1.0V左右的电压。

发动机控制单元就可以通过该信号了解当前混合气浓度相对于理论值的偏差,来相应调整喷油器的通电时间,从而调整喷油量,提高了对混合气浓度控制的精度。

1.2 氧化锆氧传感器的检测1.2.1 检查氧传感器加热器电阻拔下氧传感器插头,用万用表电阻档测量氧传感器加热器接脚间的电阻值,具体标准应查阅具体车型的维修手册(一般在4~40Ω之间),如果不符合标准值,应更换氧传感器。

1.2.2 检查氧传感器输出电压查阅所测车型的维修手册,找到氧传感器信号线,起动发动机并使水温达到至少80℃,使发动机多次达到2500r/min后并保持2500r/min,用万用表直流电压档测量氧传感器信号线的输出电压,电压值应在此0.1~1.0V之间波动,在10s之内电压应在0.1~1.0V之间变化至少8次。

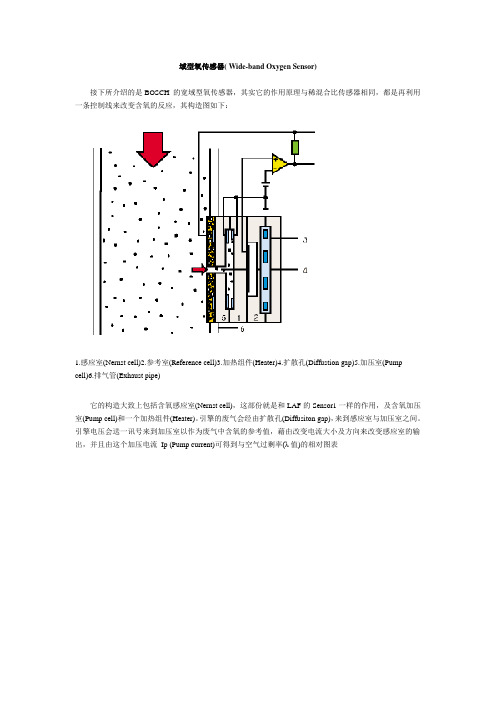

域型氧传感器( Wide-band Oxygen Sensor)接下所介绍的是BOSCH 的宽域型氧传感器，其实它的作用原理与稀混合比传感器相同，都是再利用一条控制线来改变含氧的反应，其构造图如下：1.感应室(Nernst cell)2.参考室(Reference cell)3.加热组件(Heater)4.扩散孔(Diffustion gap)5.加压室(Pump cell)6.排气管(Exhaust pipe)它的构造大致上包括含氧感应室(Nernst cell)，这部份就是和LAF的Sensor1一样的作用，及含氧加压室(Pump cell)和一个加热组件(Heater)。

引擎的废气会经由扩散孔(Diffusiton gap)，来到感应室与加压室之间。

引擎电压会送一讯号来到加压室以作为废气中含氧的参考值，藉由改变电流大小及方向来改变感应室的输出，并且由这个加压电流Ip (Pump current)可得到与空气过剩率(λ值)的相对图表当λ=1时Ip=0也就是理论混合比，当λ大于1时也就是稀混合比时，Ip渐渐升高；当λ小于1时也就是浓混合比，Ip转为负值。

引擎计算机藉由Ip控制即可得到连续的含氧感应值。
