2第二章传感器基本特性

《传感器与检测技术(胡向东,第2版)》习题解答传感器与检测技术习题解答王涛第1章概述什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常敏感元件和转换元件组成。

传感器的共性是什么？答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量输入转换成电量输出。

传感器一般哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。

另外还需要信号调理与转换电路，辅助电源。

被测量敏感元件传感元件信号调节转换电路辅助电源传感器是如何分类的？答：传感器可按输入量、输出量、工作原理、基本效应、能量变换关系以及所蕴含的技术特征等分类，其中按输入量和工作原理的分类方式应用较为普遍。

①按传感器的输入量进行分类按输入量分类的传感器以被测物理量命名，如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

②按传感器的工作原理进行分类根据传感器的工作原理，可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。

改善传感器性能的技术途径有哪些？答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。

第2章传感器的基本特性什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。

静态特性所描述的传感器的输入-输出关系中不含时间变量。

衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。

利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。

设压力为0MPa时输出为0mV，压力为时输出最大且为。

压力/MPa 输出值/mV 第一循环第二循环第三循环正行程反行程正行程反行程正行程反行程解：①求非线性误差，首先要求实际特性曲线与拟合直线之间的最大误差，拟合直线在输入量变化不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段。

传感器的基本特性与指标传感器是一种能够将被测量的物理量转化为可观测的电信号的设备。

它具有许多基本特性和指标，这些特性和指标对于理解和选择合适的传感器至关重要。

下面是传感器的基本特性和指标的详细介绍。

1.灵敏度：传感器的灵敏度是衡量传感器对被测量物理量变化的响应能力。

灵敏度通常用一个比例系数来表示，表示传感器输出信号的变化量与被测量物理量变化量之间的关系。

灵敏度越高，传感器对物理量的变化越敏感。

2.测量范围：传感器的测量范围是指传感器能够测量的被测量物理量的最大和最小值。

超出测量范围的物理量值会导致传感器输出信号失真或不准确。

因此，在选择传感器时，需要根据被测量物理量的范围来确定合适的测量范围。

3.精度：传感器的精度是指传感器输出信号与被测量物理量真实值之间的误差。

精度通常使用一个百分比或一个分数来表示，表示误差与被测量物理量真实值的比值。

精度越高，传感器输出信号与真实值之间的误差越小。

4.响应时间：传感器的响应时间是指传感器从感知到被测量物理量变化到输出相应信号的时间间隔。

响应时间是衡量传感器快速响应能力的指标。

在一些应用中，需要选择具有快速响应时间的传感器。

5.温度特性：传感器的温度特性是指传感器输出信号与工作温度之间的关系。

温度变化会影响传感器的性能和精度。

因此，传感器的温度特性至关重要，特别是在高温或低温环境中的应用中。

6.分辨率：传感器的分辨率是指传感器能够检测到的最小物理量变化。

分辨率决定了传感器输出信号对被测量物理量细微变化的灵敏度。

较高的分辨率意味着传感器可以检测到更小的变化。

7.线性度：传感器的线性度是指传感器输出信号与被测量物理量之间的直线关系程度。

在一些应用中，需要选用具有高线性度的传感器，以确保传感器输出信号与被测量物理量之间的一致性。

8.可靠性：传感器的可靠性是指传感器在一定时间内正常工作的能力。

传感器的可靠性取决于它的设计和制造质量。

在一些应用中，需要选择具有高可靠性的传感器，以确保长时间的稳定运行。

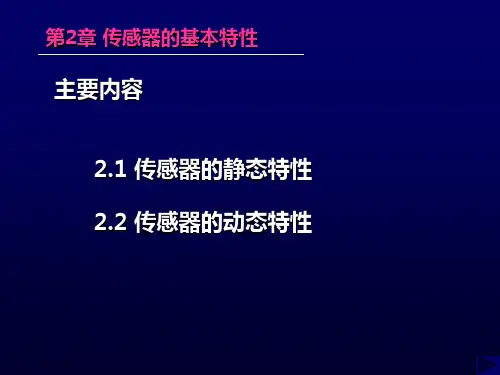

第二章传感器的基本特性主要内容：2.1 传感器静态特性2.2传感器动态特性要点：静态特性；线形度、迟滞、重复性、灵敏度、稳定性动态特性；数学模型、过度函数、频率特性、幅频特性概述传感器一般要变换各种信息量为电量，描述这种变换的输入与输出关系表达了传感器的基本特性。

对不同的输入信号，输出特性是不同的，对快变信号与慢变信号，由于受传感器内部储能元件（电感、电容、质量块、弹簧等）的影响，反应大不相同。

快变信号要考虑输出的动态特性，即随时间变化的特性；慢变信号要研究静态特性，即不随时间变化的特性。

例：放射性仪器不同性能的探测器测量性能差别传感器的各种性能由传感器输入与输出之间的关系来描述，视传感器为具有输入输出的二端网络。

* 当输入量（X）为静态（常量）或变化缓慢的信号时（如温度、压力），讨论传感器的静态特性，输入输出关系称静态特性。

* 当输入量（X）随时间变化时（如加速度、振动），讨论传感器的动态特性，输入输出关系称动态特性。

2.1传感器静态特性2.1.1线性度传感器输入输出关系可以用多项式表示：其中：X：输入量；Y：输出量；a0：x = 0时的输出（y）值；a1：理想灵敏度；a2, a3,……an：为非线性项系数一个理想的传感器我们希望它们具有线性的输入输出关系，由于实际传感器输入总有非线性（高次项）存在，X-Y总是非线性关系。

在小范围内用割线、切线近似代表实际曲线使输入输出线性化。

近似后的直线与实际曲线之间存在的最大偏差称传感器的非线性误差——线性度，通常用相对误差表示：式中：ΔLmax为最大非线行绝对误差 YFS 为满量程输出γL为线性度提出线性度的非线性误差，必须说明所依据的基准直线，按照依据基准直线不同有不同的线性度：理论线性度,端基线性度,独立线性度。

最小二乘法线性度设拟合直线方程 :………①取n个测点，第i个测点与直线间残差为：……… ②根据最小二乘法原理取所有测点的残差平方和为最小值：求解k、b代入方程①作拟合直线，实际曲线与拟合直线的最大残差Δimax为非线性误差，最小二乘法求取的拟合直线拟合精度最高，也是最常用的方法。

传感器与检测技术（胡向东，第2版）习题解答王涛第1章概述什么是传感器答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。

传感器的共性是什么答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、频率、电荷、电容、电阻等）输出。

传感器一般由哪几部分组成答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。

②按传感器的工作原理进行分类根据传感器的工作原理（物理定律、物理效应、半导体理论、化学原理等），可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。

改善传感器性能的技术途径有哪些答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。

第2章传感器的基本特性什么是传感器的静态特性描述传感器静态特性的主要指标有哪些答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。

静态特性所描述的传感器的输入-输出关系中不含时间变量。

衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。

利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。

设压力解：①求非线性误差，首先要求实际特性曲线与拟合直线之间的最大误差，拟合直线在输入量变化不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段（多数情况下是用最小二乘法来求出拟合直线）。

（1）端点线性度： 设拟合直线为：y=kx+b, 根据两个端点（0，0）和（，），则拟合直线斜率： ∴*+b= ∴b=0（2）最小二乘线性度： 设拟合直线方程为01y a a x =+， 误差方程01()i i i i i y y y a a x v ∧∧-=-+= 令10x a =，21x a =由已知输入输出数据，根据最小二乘法，有：直接测量值矩阵0.644.047.4710.9314.45L ⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦，系数矩阵10.0210.0410.0610.0810.10A ⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦，被测量估计值矩阵01a X a ∧⎡⎤=⎢⎥⎣⎦由最小二乘法：''A A X A L ∧=，有答：非线性误差公式：max 0.106100%100%0.64%16.50L FS L Y γ∆=±⨯=⨯= ② 迟滞误差公式：max100%H FSH Y γ∆=⨯， 又∵最大行程最大偏差max H ∆=，∴max 0.1100%100%0.6%16.50H FS H Y γ∆=⨯=⨯= ③ 重复性误差公式：max100%L FSR Y γ∆=±⨯， 又∵重复性最大偏差为max R ∆=，∴max 0.08100%100%0.48%16.50L FS R Y γ∆=±⨯=±⨯=± 用一阶传感器测量100Hz 的正弦信号，如果要求幅值误差限制在±5％以内，时间常数应取多少如果用该传感器测量50Hz 的正弦信号，其幅值误差和相位误差各为多少 解：一阶传感器频率响应特性：1()()1H j j ωτω=+幅频特性：()A ω=由题意有()15%A ω-≤15%-≤又22200f Tπωππ=== 所以：0＜τ＜取τ=，ω=2πf=2π×50=100π幅值误差：()100% 1.32%A ω∆==-所以有%≤△A(ω)＜0相位误差：△φ(ω)=-arctan(ωτ)= 所以有≤△φ(ω)＜0某温度传感器为时间常数τ=3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的三分之一和二分之一所需的时间。
