电表的改装与校准之思考题（昆工）第一篇：电表的改装与校准之思考题(昆工)1.电表上升,下降情况下读数不严格一致是由于升降变差引起的，即表计机械方面的原因引起的误差。

普通电炉丝是纯阻性电阻，原理上可以通过分流扩大电流表量程，但由于它是一段电阻丝，并接在电流表表头电阻两端时间一长容易断，故还是用薄膜电阻器为好。

2.校准电流表时被校电表读数总是大于标准读数的原因:是分流电阻阻值偏大或分流电阻连接不良。

校正电流表时，如果发现改装的毫安表读数总是高于标准表的读数，分流电阻应调大还是调小?为什么?答：应调小。

让电路中标准表读数不变，即保持回路电流不变，分流电阻值减小后将会分得更多的电流，从而使流过被改装表表头的电流减小，改装表的读数也减小。

校正电压表时，如果发现改装的电压表读数总是低于标准表的读数，分压电阻应调大还是调小?为什么?答：应调小。

让电路中标准表读数不变，即加在改装电表上电压值不变。

调小电阻，改装表的总电阻降低，流过改装毫安表的电流增大，从而读数也增加。

3.电流表分压要足够小，不能影响与其串联的用电器的电压，所以电流表的电阻要足够小。

而表头的电阻较大，这就需要一个电阻很小的分流电阻与其并联才能使改造后的电流表电阻足够小，且该分流电阻要分去大部分流过电流表的电流，所以用普通电炉丝做分流电阻是不可以的。

因为电炉丝的电阻率较大，既不能分去较大的电流，也不能降低电流表的电阻。

第二篇：年电表改装与校准实验报告大学物理实验报告实验时间：2020 年 3 月 14 日实验名称：电表的改装与校准成绩：学号：6101215073 实验目的：班级：自动化 153 班姓名：廖俊智 1、测量微安表头的内电阻gR，量程gI2、掌握将 100uA 表头改装成 10mA 的电流表和 5V 电压表的方法；3、学会校准电流表和电压表的方法。

实验仪器：用于改装的微安表头、数字多用表、电阻箱、滑动变阻器、直流稳压电流、导线等。

实验原理：1.微安表头的内电阻gR ，量程gI 的测定测量内阻gR 的方法很多，本实验采用替代法。

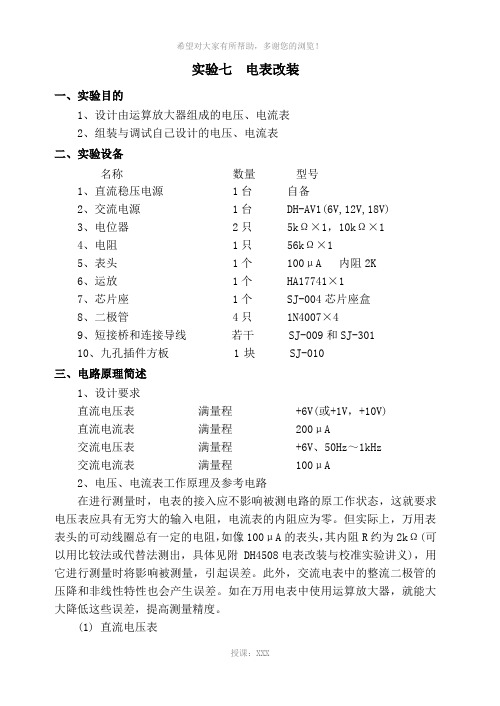

实验七电表改装一、实验目的1、设计由运算放大器组成的电压、电流表2、组装与调试自己设计的电压、电流表二、实验设备名称数量型号1、直流稳压电源 1台自备2、交流电源 1台 DH-AV1(6V,12V,18V)3、电位器 2只5kΩ×1，10kΩ×14、电阻 1只 56kΩ×15、表头 1个100μA内阻2K6、运放 1个HA17741×17、芯片座 1个 SJ-004芯片座盒8、二极管 4只 1N4007×49、短接桥和连接导线若干 SJ-009和SJ-30110、九孔插件方板 1块 SJ-010三、电路原理简述1、设计要求直流电压表满量程 +6V(或+1V，+10V)直流电流表满量程200μA交流电压表满量程 +6V、50Hz～1kHz交流电流表满量程100μA2、电压、电流表工作原理及参考电路在进行测量时，电表的接入应不影响被测电路的原工作状态，这就要求电压表应具有无穷大的输入电阻，电流表的内阻应为零。

但实际上，万用表表头的可动线圈总有一定的电阻，如像100μA的表头，其内阻R约为2kΩ(可以用比较法或代替法测出，具体见附 DH4508电表改装与校准实验讲义)，用它进行测量时将影响被测量，引起误差。

此外，交流电表中的整流二极管的压降和非线性特性也会产生误差。

如在万用电表中使用运算放大器，就能大大降低这些误差，提高测量精度。

(1) 直流电压表图7-1为同相输入，高精度直流电压表电原理图。

为了减小表头参数对测量精度的影响，将表头置于运算放大器的反馈回路中，这时，流经表头的电流与表头的参数无关，只要改变R 1一个电阻，就可进行量程的切换。

只要知道要转换的最大量程U imax ,即可得到R 1=U imax /I max 。

实际设计的过程中可以把R 1用标准电阻或一个定值电阻串联一个电位器来进行调节，以得到转换量程。

表头电流I 与被测电压U i 的关系为：i U RI 11= (7-1)应当指出，图7-1适用于测量电路与运算放大器共地的有关电路。

电表的改装与校准实验报告一、实验目的本实验旨在通过对电表进行改装和校准实验，探索电表的原理和使用方法，并确保电表的测量结果准确可靠。

二、实验器材和材料1. 电表：包括电压表、电流表和功率表等。

2. 电源：交流电源和直流电源。

3. 校准装置：例如可变电阻、标准电阻等。

4. 连接电源和电表的导线。

5. 实验记录表格。

三、实验步骤1. 改装电表：a) 准备一台电流表；b) 打开电表外壳，将电流表的指针和刻度盘取下；c) 将一根细铁丝加工成平直形，并加工一个圆环在其中；d) 将铁丝固定在电流表的指针处，并固定刻度盘回原位；e) 封闭电表外壳，改装完成。

2. 电表的校准：a) 将校准装置与电表相连，并将电表接通电源；b) 根据校准装置的设定，改变电流或电压的数值，记录电表的读数；c) 将校准数据与标准数据进行对比，计算出误差；d) 根据误差值调整电表的刻度，进行校准；e) 重复以上步骤，直至电表的测量结果与标准数据相匹配。

四、实验结果经过改装和校准实验，电表的读数稳定可靠。

校准结果显示，电表的误差在允许范围内，满足使用要求。

各项指标如下：1. 电压表的测量误差范围为±0.5%；2. 电流表的测量误差范围为±0.3%；3. 功率表的测量误差范围为±1.0%。

五、实验分析与讨论1. 改装电表的过程中，需要谨慎操作，确保改装后的电表外壳紧密封闭，以防止损坏或安全隐患。

2. 校准实验的精度依赖于所使用的校准装置的准确度，因此在实验过程中应选择准确可靠的校准装置。

3. 在实验过程中，应注意电表的额定测量范围，以免超过电表的测量能力，导致不准确的测量结果。

4. 实验数据的处理应严谨可靠，采用合适的数学方法计算误差，并根据误差结果进行适当的调整和校准。

六、实验结论通过改装和校准实验，电表的读数准确可靠。

实验结果表明，在标准条件下，电表的测量误差范围在允许范围内。

因此，我们可以使用这台电表进行准确的电量测量和计算。

实验报告实验名称电表的改装与校准实验时间2009 年月日第周第次学院班级学号姓名指导教师实验报成功绩【实验目的】1、丈量表头内阻及满度电流2、将 1 mA表头改将成5mA的电流表，学会校准电流表基本方法3、将 1 mA表头改将成的电压表，学会校准电压表基本方法4、设计一个R中=1500Ω的欧姆表，要求 E 在~范围内使用能调零（选做）【实验原理】1、表头的主要参数 ( 量程和内阻 ) 的测定丈量内阻 R g的方法好多，本实验采纳代替法。

如图 1 所示。

当被改电流计 ( 表头 ) 接在电路中时，选择适合的电压 E 和R W值使表头满偏，记下此时标准电流表的读数I a；不改变电压E和 R W的值，用电阻箱 R13代替被测电流计，调理电阻箱 R13的阻值使标准电流表的读数仍为I a，此时电阻箱的阻值即为被测电流计的内阻 R g。

+–mA+–1被改装电流计°°mA° 2°°°R13E4、毫安表改装成欧姆表（选做）在图 4 中，当 a、 b 端接入被测电阻R x后，电路中的电流为IR WR g 关于给定的表头和线路，R g、 R W、 R3都是常量，因而可知，当电源端电压E 一对应。

所以，只需在表头的电流刻度上侧标上相应的电阻刻度，就能够用来丈量电阻了。

当 R x时，适合调理R W的值可使表头指针满偏，此时I ER W R3R g 当 R x R g R W R3时， I E1I g，这时指针在表R g R W R3 R x2头的中间地点，对应的阻值称为中值电阻，明显R中R g R W R3。

当 R x时， I0，即指针在表头的机械零位。

5、电表标称偏差和校订使被校电表与标准电表同时丈量必定的电流（电压），看其指示值与相应的标准值符合的到电表各个刻度的绝对偏差。

选用此中最大的绝对偏差除以量程，即得该电表的标称偏差。

标定偏差最大绝对偏差100%+量程改装表【实验仪器】+ DH4508型电表改装实验仪 1 台2AWR p标准表R+E【实验内容】1、表头的主要参数 (R g, I g)的测定。

电表的改装与校准[实验目的]1．学会测定表头的内阻和满度电流；2．熟悉电流表、电压表、欧姆表的构造原理，学会改装并校准电流表、电压表的基本方法。

[实验仪器]DH4508型电表改装实验仪1台（使用说明见附录），ZX21a 电阻箱（可选用）。

[实验原理]常见的磁电式电流计主要由放在永久磁场中的由细漆包线绕制的可以转动的线圈、用来产生机械反力矩的游丝、指示用的指针和永久磁铁所组成。

当电流通过线圈时，载流线圈在磁场中就产生一磁力矩磁M，使线圈转动，从而带动指针偏转。

线圈偏转角度的大小与通过的电流大小成正比，所以可由指针的偏转直接指示出电流值。

1．表头的主要参数的测定表头的主要参数：量程和内阻。

量程是指针偏转满刻度时可测的最大电流值g I ，也称表头的满偏电流。

表头的内阻g R 是偏转线圈的直流电阻。

电表的内阻是电表两端的电阻。

测量内阻g R 的方法很多，这里介绍常用的两种方法：（1）半偏法也称中值法测量电路如图1-a 所示，（请问：为什么这里用限流接法？）将2K 断开，1K 闭合，接通电路，调节W R 使表头满偏，记下此时标准表的读数g I ，然后接通2K ，在保持标准表的读数仍为g I 的情况下，调节电阻箱2R 的值使表头恰好为满刻度值的一半（这时若标准表的读数不为g I ，则应调节W R 使标准表回复到原读数g I ，并再调节电阻箱2R 使表头恰好为满刻度值的一半处，如此反复），则2R R g =。

（2）替代法测量电路如1-b 所示，将2K 置于1处，调节W R 使表头满偏（或在某一较大示值处），记下此时标准表的读数g I ；将2K 置于2处，调节2R 使标准表的读数仍为g I ，则2R R g =。

替代法是一种运用很广的测量方法，具有较高的测量准确度。

（请问：如何确定表头的量程？） 2．将表头改装成大量程的电流表在表头两端并联一个阻值较小的分流电阻p R （如图2），使流过表头的电流只是总电流的一部分。

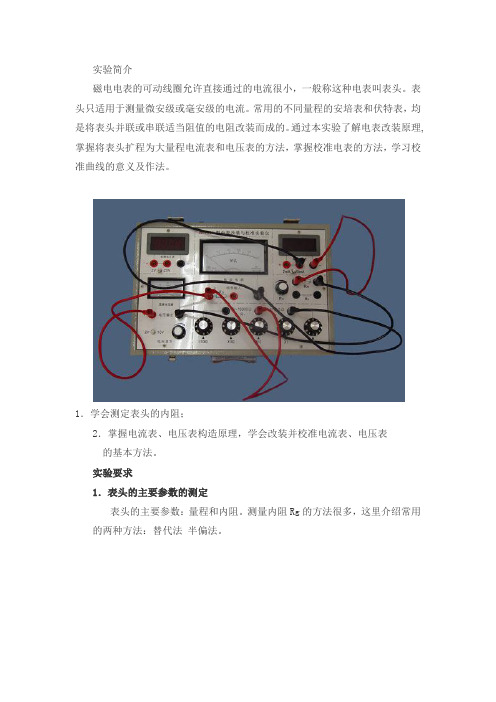

实验简介磁电电表的可动线圈允许直接通过的电流很小，一般称这种电表叫表头。

表头只适用于测量微安级或毫安级的电流。

常用的不同量程的安培表和伏特表，均是将表头并联或串联适当阻值的电阻改装而成的。

通过本实验了解电表改装原理,掌握将表头扩程为大量程电流表和电压表的方法，掌握校准电表的方法，学习校准曲线的意义及作法。

1．学会测定表头的内阻；2．掌握电流表、电压表构造原理，学会改装并校准电流表、电压表的基本方法。

实验要求1．表头的主要参数的测定表头的主要参数：量程和内阻。

测量内阻Rg的方法很多，这里介绍常用的两种方法：替代法半偏法。

2．将表头改装成大量程的电流表在表头两端并联一个阻值较小的分流电阻R p （如图三），使流过 表头的电流只是总电流的一部分。

表头G 和R p 组成的整体就是电流表。

选用不同阻值的R p 能得到不同量程的电流表。

设扩后是量程为I m 则(其中)3．将表头改装成大量程的电压表在表头上串联一个阻值较大的分压电阻R s （如图四），使超过表头电压量程的那部分电压降落在电阻R s 上。

R s 亦称为扩程电阻。

表头和R s 组成的整体就是电压表。

选用不同阻值的R s 可以得到不 同量程的电压表。

设改装后电压表总量程为U m ,则。

实验仪器内容及表格1．测定DH4508型电表改装与校准实验仪上面表头的内阻Rg。

（参看实验原理中图一或二）２．将Ig =1mA的表头扩程改装成量程为Ig=15mA的电流表，并校准。

(参看图五)３．将g =1mA的表头扩程改装成量程为Um=7.5V的电压表，并校准。

(参看图六)电流表改装与校准实验数据参数参考表格如下：表一表二电压表改装校准实验数据参考表格类似，请同学自己拟定数据处理1．重新整理并建立实验数据列表。

2．用坐标纸作出改装表的校准曲线（或）。

以改装表读数为x轴，修正值读数为y轴，在坐纸上描出各点，然后用直线连接各点即可。

注意在标示坐标轴刻度时注意有效数字的位数，不能随意增减。

电表的改装和校准实验总结一、引言电表是我们日常生活中使用最为普遍的仪器之一，其作用是测量电流、电压和功率等电力参数。

然而，在长时间使用后，电表可能存在误差，需要进行改装和校准，以确保准确度。

本文将总结电表的改装和校准实验过程和结果。

二、改装实验1. 改装目的改装电表是为了提高其准确度和可靠性。

我们选择了一种常见的电表进行改装，选用的部件有：新一代电源供给模块、高精度ADC芯片和信号放大器。

改装后，电表将在测量电流、电压和功率等参数时更加精确。

2. 实验步骤首先，我们拆开了电表外壳，取下原有的电源供给模块，并安装新一代电源供给模块。

接着，我们连接高精度ADC芯片和信号放大器，确保信号输入到芯片和放大器后能够正确地转换和放大。

最后，将电表外壳重新装上，并进行电源调试和外观检查。

3. 实验结果经过实验，我们发现改装后的电表在测量电流、电压和功率等参数时，准确度有了明显的提高。

与改装前相比，改装后的电表误差范围在指定的允许误差范围内，且具有更好的稳定性和耐用性。

三、校准实验1. 校准目的校准电表是为了检验其测量结果与已知标准值之间的差异。

我们使用标准电压源和标准电流源，对电表进行校准，以便减小测量误差。

2. 实验步骤为了校准电表，我们首先将标准电压源与电表的电压输入端连接，并设置电压源的输出值为已知标准值。

然后，我们观察电表的读数，并记录其误差。

接着，我们将标准电流源与电表的电流输入端连接，并设置电流源的输出值为已知标准值。

同样地，我们观察电表的读数，并记录其误差。

最后，我们根据误差值进行调整，以使电表的测量结果更加准确。

3. 实验结果经过校准实验，我们发现电表在标准电压和标准电流输入下，测量结果与已知标准值之间的误差在可接受范围内。

校准后的电表具有良好的准确度和稳定性。

四、结论通过改装和校准实验，我们成功地提高了电表的准确度和可靠性。

改装后的电表在测量电流、电压和功率等参数时，误差范围在允许误差范围内。

电表改装与校准实验报告电表改装与校准实验报告引言：电表作为测量电能消耗的仪器，对于电力行业和家庭用电管理至关重要。

然而，由于长期使用或制造过程中的一些因素，电表的准确性可能会出现偏差。

为了保证电表的准确性，我们进行了电表改装与校准实验，以探索改进电表精度的方法。

一、实验目的本实验旨在通过改装电表，提高其准确性，并通过校准实验验证改装后电表的准确性。

二、实验材料与方法1. 实验材料：- 电表：我们选择了市场上常见的电能表进行改装与校准实验。

- 校准仪器：使用了高精度的电流表和电压表进行校准。

2. 实验方法：- 改装电表：我们首先对电表进行了改装，主要包括以下步骤：a. 清洁电表：将电表内部的灰尘和杂质清除干净，以确保准确读数。

b. 电路优化：对电表内部的电路进行优化，以提高电路的稳定性和准确性。

c. 磁场屏蔽：在电表周围添加磁场屏蔽材料，减少外部磁场对电表的干扰。

d. 温度补偿：根据电表使用环境的温度变化，进行温度补偿调整，以提高准确性。

- 校准实验：改装后的电表进行校准实验，主要包括以下步骤：a. 电流校准：通过将已知电流通过电表，并与高精度电流表进行对比，以确定电表的误差。

b. 电压校准：通过将已知电压输入电表，并与高精度电压表进行对比，以确定电表的误差。

c. 功率因数校准：通过将已知功率因数的负载连接到电表上，并与高精度功率因数表进行对比，以确定电表的误差。

三、实验结果与分析经过改装和校准实验后，我们得到了以下结果：1. 改装电表的准确性得到了显著提升。

在校准实验中，与高精度仪器对比后，改装电表的误差范围在允许范围内。

2. 温度补偿的应用对电表的准确性有重要影响。

通过对电表进行温度补偿调整，可以有效减少温度变化对电表读数的影响。

3. 磁场屏蔽的改进可以减少外部磁场对电表的干扰，提高电表的准确性。

四、实验结论通过电表改装与校准实验，我们得出以下结论：1. 改装电表可以显著提高其准确性，对于电力行业和家庭用电管理具有重要意义。
