电表的改装和校准

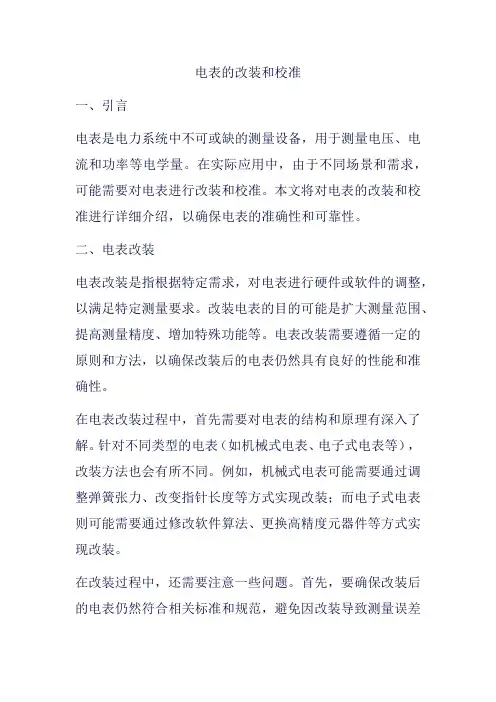

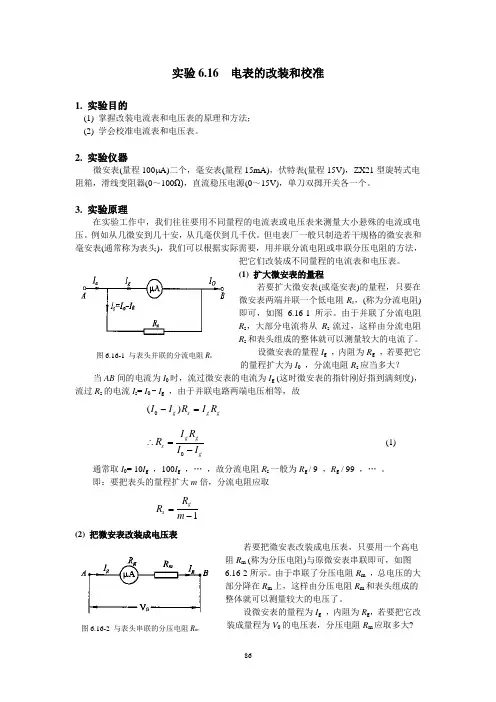

实验6.16 电表的改装和校准1. 实验目的(1) 掌握改装电流表和电压表的原理和方法； (2) 学会校准电流表和电压表。

2. 实验仪器微安表(量程100μA)二个，毫安表(量程15mA)，伏特表(量程15V)，ZX21型旋转式电阻箱，滑线变阻器(0～100Ω)，直流稳压电源(0～15V)，单刀双掷开关各一个。

3. 实验原理在实验工作中，我们往往要用不同量程的电流表或电压表来测量大小悬殊的电流或电压。

例如从几微安到几十安，从几毫伏到几千伏。

但电表厂一般只制造若干规格的微安表和毫安表(通常称为表头)，我们可以根据实际需要，用并联分流电阻或串联分压电阻的方法，把它们改装成不同量程的电流表和电压表。

(1) 扩大微安表的量程若要扩大微安表(或毫安表)的量程，只要在微安表两端并联一个低电阻R s ，(称为分流电阻)即可，如图 6.16-1所示。

由于并联了分流电阻R s ，大部分电流将从R s 流过，这样由分流电阻R s 和表头组成的整体就可以测量较大的电流了。

设微安表的量程I g ，内阻为R g ，若要把它的量程扩大为I 0 ，分流电阻R s 应当多大？当AB 间的电流为I 0时，流过微安表的电流为I g (这时微安表的指针刚好指到满刻度)，流过R s 的电流I s = I 0 - I g ，由于并联电路两端电压相等，故0()g s g g I I R I R -= 0g g s gI R R I I ∴=- (1)通常取I 0= 10I g ，100I g ，… ，故分流电阻R s 一般为R g / 9 ，R g / 99 ，… 。

即：要把表头的量程扩大m 倍，分流电阻应取 1g s R R m =-(2) 把微安表改装成电压表若要把微安表改装成电压表，只要用一个高电阻R m (称为分压电阻)与原微安表串联即可，如图6.16-2所示。

由于串联了分压电阻R m ，总电压的大部分降在R m 上，这样由分压电阻R m 和表头组成的整体就可以测量较大的电压了。

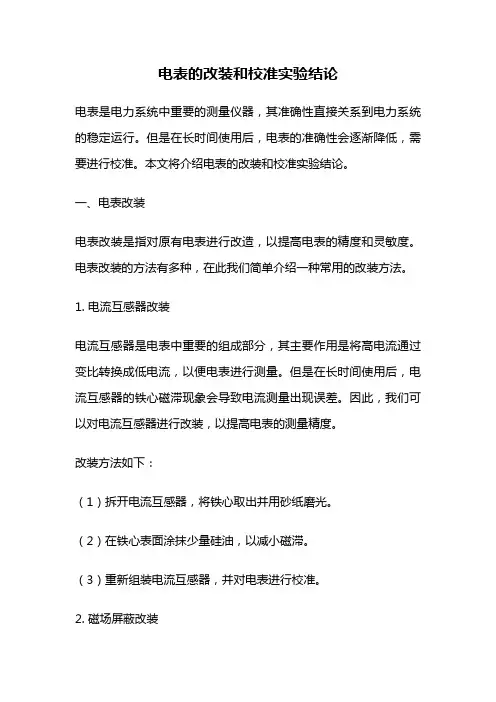

电表的改装和校准实验总结一、引言电表是我们日常生活中使用最为普遍的仪器之一，其作用是测量电流、电压和功率等电力参数。

然而，在长时间使用后，电表可能存在误差，需要进行改装和校准，以确保准确度。

本文将总结电表的改装和校准实验过程和结果。

二、改装实验1. 改装目的改装电表是为了提高其准确度和可靠性。

我们选择了一种常见的电表进行改装，选用的部件有：新一代电源供给模块、高精度ADC芯片和信号放大器。

改装后，电表将在测量电流、电压和功率等参数时更加精确。

2. 实验步骤首先，我们拆开了电表外壳，取下原有的电源供给模块，并安装新一代电源供给模块。

接着，我们连接高精度ADC芯片和信号放大器，确保信号输入到芯片和放大器后能够正确地转换和放大。

最后，将电表外壳重新装上，并进行电源调试和外观检查。

3. 实验结果经过实验，我们发现改装后的电表在测量电流、电压和功率等参数时，准确度有了明显的提高。

与改装前相比，改装后的电表误差范围在指定的允许误差范围内，且具有更好的稳定性和耐用性。

三、校准实验1. 校准目的校准电表是为了检验其测量结果与已知标准值之间的差异。

我们使用标准电压源和标准电流源，对电表进行校准，以便减小测量误差。

2. 实验步骤为了校准电表，我们首先将标准电压源与电表的电压输入端连接，并设置电压源的输出值为已知标准值。

然后，我们观察电表的读数，并记录其误差。

接着，我们将标准电流源与电表的电流输入端连接，并设置电流源的输出值为已知标准值。

同样地，我们观察电表的读数，并记录其误差。

最后，我们根据误差值进行调整，以使电表的测量结果更加准确。

3. 实验结果经过校准实验，我们发现电表在标准电压和标准电流输入下，测量结果与已知标准值之间的误差在可接受范围内。

校准后的电表具有良好的准确度和稳定性。

四、结论通过改装和校准实验，我们成功地提高了电表的准确度和可靠性。

改装后的电表在测量电流、电压和功率等参数时，误差范围在允许误差范围内。

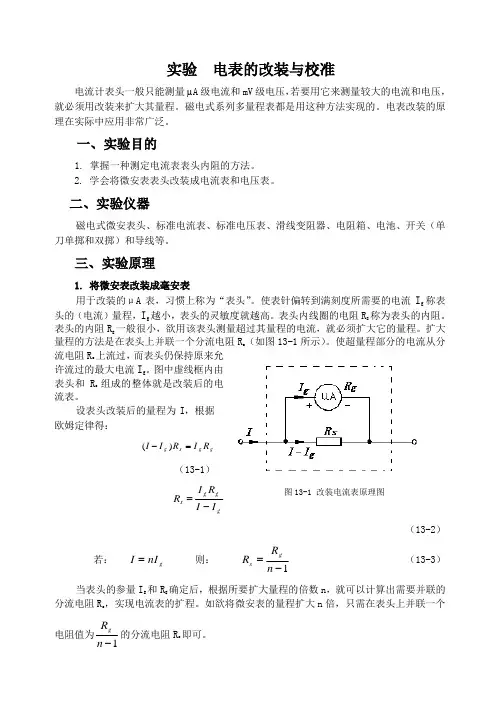

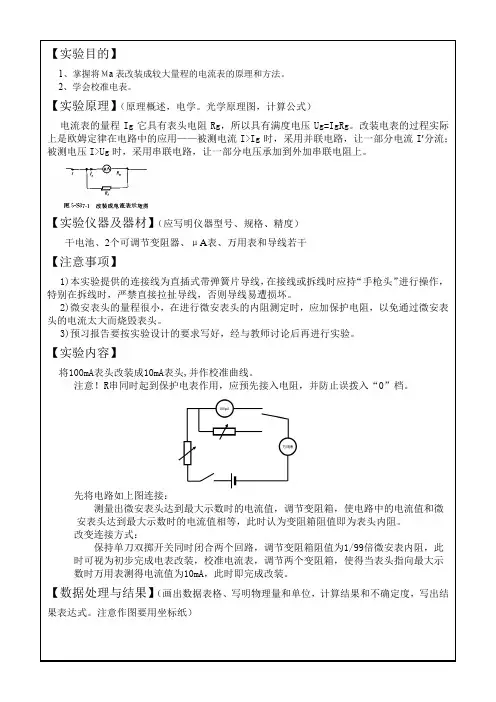

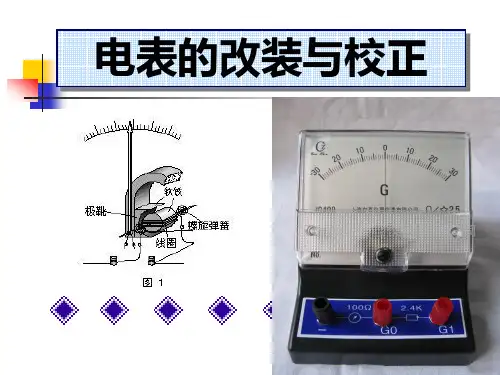

实验 电表的改装与校准电流计表头一般只能测量µA 级电流和mV 级电压，若要用它来测量较大的电流和电压，就必须用改装来扩大其量程。
