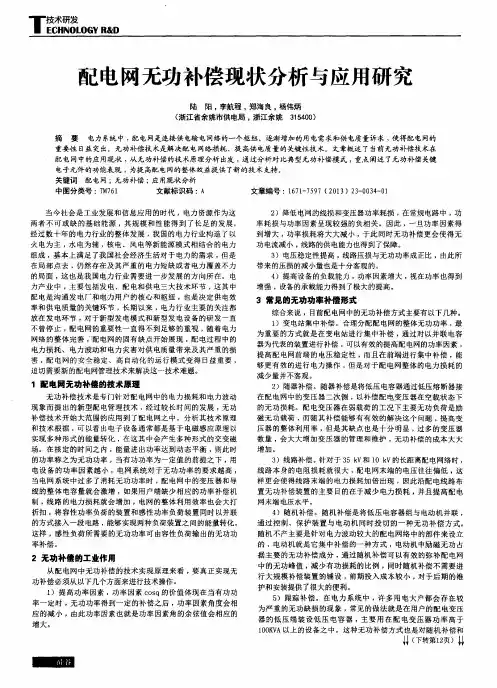

贮塑勉．配电网无功补偿技术解析吴东勋(珲春矿业集团供电分公司，吉林珲春133300)倩％要1在配电网进行无功补偿、提高功率因数和搞好无功平衡，是一项建设l圭的降损技术措施。
本文分析了四种配电网无功褂偿方式，认为应更多地考虑系统的特点将它们结合起采进行无功补偿。
目前，配电网的无功褂偿容量一般是根据供电部门给定的要求达到的功率爵数来确定的，而不是依据用户用电时实际的节能效益和电能质量最佳、支付电费最小的经济功率因数。
如何确定无功补偿设备的合理配置和分布，需寻找挫术E和经济上的最优方案。
崖撬阅配电网；无功补偿方式目前，集团公司各用电单位采取的无功补偿方式主要有变电站进行集中补偿，低压集中补偿方式，杆上补偿方式，用户终端分散补偿方式等多种方式，虽然达到了功率因数的要求，但达不到用户用电时实际的节能效益和电能质量最佳、支付电费最小的经济功率因数的目的，造成系统的无功分布不尽合理，甚至可能造成局部地区无功严重不足、电压水平普遍较低的情况。
1配电系统无功补偿方案1．1变电站进行集中补偿针对输电网的无功平衡，在变电站进行集中补偿，补偿装置包括并联电容器、同步调相机、静止补偿器等，主要目的是改善输电网的功率因数、提高终端变电所的电压和补偿主变的无功损耗。
这些补偿装置—般连接在变电站的1O kV母线上，以补偿负荷的无功功率。
补偿电容分为固定补偿与自动补偿两部分。
因为有功负荷是变化的，其无功负荷也随之变化，但不论无功负荷如何变化，总可把它分为固定部分和变动部分，所以补偿电容应采取固定补偿与自动补偿相结合的方法，配置固定补偿电容以减：j搬资，配置自动补偿电容以满足补偿需要，f故N--者寿断页。
因此变电站集中补偿具有管理容易、维护方便等优点，但是这种方案对配电网的降损起不至忏}么作用。
12低压集中补偿方式目前国内较普遍采用的另外一种无功补偿方式是在配电变压器380V侧进行集中补偿，通常采用微初控制的低压并联电容器柜，容量在几十至几百千乏不等，根据用户负荷水平的波动投入相应数量的电容器进行跟踪补偿。
浅谈配电网无功补偿及效益分析电力系统中提高功率因数对整个电力效率及用电设备安全稳定性有着很重要的作用，针对配电网无功补偿提高功率因素问题及效益分析，实现电力节约和设备的安全稳定运行。
标签：无功补偿；矿井配电；效益分析1 引言电力系统中很重要的一个经济标准就是功率因数，当用电设备在消耗有功功率的时候，也需要一定的无功功率，功率因数就是指在电力设备消耗有功功率的时候需要的无功功率。
电网中在整个电力系统运行的时候需要提供一定的无功功率，此时如果在电网中安装一定的无功补偿的相应的设施、设备，就可以帮助提供在使用中需要的无功功率，从而降低了无功功率在整个电网中的使用，从而就降低了线路等需要输送无功功率所浪费的电能，即无功补偿。
这样可以很大程度上提高功率因数，从而节约电能，既简单方便又经济。
2 供电线路损失分析及无功补偿技术目前，我国输配电网络无功缺乏，备用容量严重不足，无功补偿装置缺少灵活的调节能力，其中由于无功不足原因而产生电压降落、电能传输损耗大、线路输送容量降低和网络稳定性下降等问题表现的尤为突出。
矿井和城镇网线供电线路功率因数大都在0.65-0.85之间，大部分380V用电线路动力设备实际功率比额定容量小的特性决定了其功率因素偏低，线损偏高。
10kv与380V电网功率因素偏低的主要原因是无功补偿设备集中在变电站10kv侧，只对10kv以上电网具有补偿作用，没有实现无功补偿。
380V电网无功投入不足，缺乏可靠的无功补偿设备及合理的补偿方式。
无功功率不足，是功率因数低的主要原因，造成10kv 及以下配电网有功功率损失较大。
无功补偿技术的发展经历了从同步调相机→开关投切固定电容→动态投切电容器（SVC）→无功发生器（SVG）的过程。
根据结构原理的不同，SVC技术又分为：自饱和电抗器型（SSR）、晶闸管相控电抗器型（TCR）、晶闸管投切电容器型（TSC）、高阻抗变压器型（TCT）和励磁控制的电抗器型（AR）。
关于配电网无功补偿的探讨摘要：在配电网中存在着大量的无功电流，其流动不但增加了线路的损耗，而且对电能质量具有降低的作用，严重影响了供电企业和用户双方的利益，因此，对配电网进行合理的无功功率补偿十分必要。
本文对配电网无功补偿相关问题进行了探讨，分析总结了配电网无功补偿方式、无功补偿容量确定、无功补偿装置选型，构建了配电网无功补偿模型。
关键词：配电网无功补偿模型探讨近些年来随着我国经济的快速发展，配电网得到了快速的建设，但其中一些问题也逐渐凸显出来，给供电企业和用户都带来了巨大的损失。
本文对配电网无功补偿相关问题进行了探讨。
1 配电网无功补偿的必要性配电网中存在大量的感性负荷，较容易出现功率因素偏低的现象，如不采取合理的功率因素补偿，将会造成不良影响：(1)无功在配电网中传输，占据了传输容量，降低了配电线路、配电设备的供电能力；(2)功率因素偏低直接加大了配电网络的损耗，加大了网络的传输容量；(3)功率因素越低，配电线路的压降就会越大，反过来使得用电设备的运行环境更加恶劣；(4)按照现行功率因素考核办法，企业报装容量在100 kV A及以上如果功率p无功补偿装置的发展从同步调相机→开关投切固定电容→静止无功补偿器（SVC）→静止无功发生器SVG（STATCOM）的几个阶段，各种无功设备特点如下。
（1）同步调相机：响应速度慢，噪音大，损耗大，技术陈旧，属淘汰技术；（2）开关投切固定电容：慢响应补偿方式，连续可控能力差；（3）静止无功补偿器（SVC）：目前相对先进实用技术，在输配电电力系统中得到了广泛应用；(4)静止无功发生器SVG （STATCOM）：目前虽然有技术上局限性，属少数示范工程阶段，但SVG是一种更为先进的新型静止型无功补偿装置，是灵活柔性交流输电系统（FACTS）技术和定制电力（CP）技术的重要组成部分，现代无功功率补偿装置的发展方向。
5 配电网无功补偿模型分析5.1 目标函数目标函数主要考虑以下几个方面：(1)网损最小；(2)电容器投资成本最小；(3)电压水平最好；(4)第一类、第二类电压稳定裕度最大。

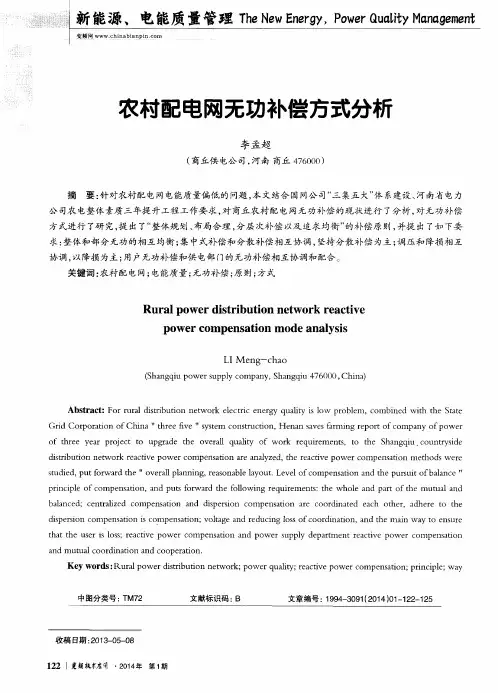

我国农村配电网10kV配电线路无功补偿探讨摘要：根据当前农村电网改造建设过程中，配电线路中流动的无功功率造成的有功损耗所占比例较大的情况，本文通过分析以前采用的无功补偿基本方式，并结合对当前的自动化技术，对优化无功补偿系统进行了探讨。
关键词：农村配电网；10kv线路；无功优化0.前言随着我国经济与科学技术的发展，根据我国电力部门近年来的网损统计10～220kv电力系统的网损率达10％，其中10 kv配电网的网损占60％左右，而配电线路中流动的无功功率造成的有功损耗所占比例很大，因此，在10 kv配电网中进行无功优化，对降低网损的意义十分重大，对提高供电企业的经济效益有着极为重要的作用。
1.我国农村配电网无功特点与现状近些年,随着国家投入大量的资金对农村电网进行了建设和改造，无论在网架结构上，还是在设备优化及运行方式优化上，都已取得了明显的、根本性的改变，但是无功优化却始终滞后于电网建设。
利用电容器进行无功补偿基本采用“集中补偿、分散补偿、单独补偿”等方式。
低压集中补偿是将移相电容器组接到配电房低压母线上或是将低压电容器通过保险接到配电变压器的二次侧，能补偿低压母线以前的无功功率，可减少变压器的无功负荷，从而可有效节省变压器的容量。
无功补偿装置的自动化程度低，随器补偿、线路分散补偿大多数采用固定补偿，不能做到实时监控，不能满足农网无功负荷的季节性和时段性强的特点。
农网的无功负荷有其自身的特殊性，存在的问题主要集中在无功补偿设备不足且自动化程度不高，动态补偿和固定补偿比例失调，研究出一套适合于农村配电网的10kv线路无功优化智能系统是十分必要并具有实际意义。
2.农村配电网10kv线路无功优化农村配电网的随机补偿、随器补偿和变电站集中补偿，在相关文献中有许多报道，技术上已基本成熟。
调度室里的上位机，根据线路各电容器投切装置经gprs上传的实测电压和投切情况，以及变电站出口（线路首端）功率因数值和无功功率值，判断集中处理后，直接整定上下限值，由调度室发出各线路电容器投切装置的投切命令。
400V低压配电线路无功功率补偿分析摘要：随着我国改革开放的深入和社会主义市场经济的逐步完善，我国社会进入了一个前所未有的全面发展时期，各类基础设施蓬勃发展，对我国电网的要求逐渐提高，用电负荷也日益增加。
因此，本文结合相关理论，选取电网建设实践中最常见的400V低压配电线路作为研究对象，分析其无功补偿的原理、方式和相关方案，以期找到最理想的解决方案，为相关研究提供相关参考，最终促进我国电网建设的发展，最大限度地利用资源，满足建设节约型社会的要求。
关键词：400V低压配电线；无功率补偿；优化方案前言无功补偿概念源于应用三相交流电路，旨在通过适当的电力设备提高三相交流电路中电力设备的功率因数，从而充分利用电力并满足用户的需要。
无功补偿主要是补偿电力容量和增加电力设备的功率因数。
电力补偿能力是指通过安装各种容量设备稳定电流和正确控制功率因数。
这使得各种电流能够相互转换，感知设备和体积设备能够协同工作，通信线路也能得到不必要的补偿。
本文选择了实践中最常见的400V低压配电线路，分析了相关的无功补偿理论、方法和方案，以减少线损，确保能源资源的有效利用。
1低压配电网无功补偿概述网络中的过大电力负荷可能导致网络功率因数降低，甚至电压不稳定。
此时，为了使电力系统恢复正常运行，将无功补偿装置连接到同一个电路，使电力在两个负荷之间循环，以调节系统的稳定运行。
因此，感应负载所需的无功可由无功装置正确补偿。
适当的无功补偿可以促进低压配电网的经济可靠运行，但也有补偿可能损害电网、增加电网电压、增加电网损坏、降低电压合规率，并可能导致电网运行异常；另一方面，采用大量电子和电气部件可能产生大量谐波，造成谐波污染，并影响系统稳定可靠的运行。
在这种情况下，应添加过滤电路，如无源电力滤波器(PPF)和有源电力滤波器(APF)。
低压配电线路的无功补偿可更有效地将无功转换为有功功率，大大提高有功功率利用率，提高有功功率效率，充分利用电能，使能源资源更好地为公众服务。
10kV配电网低压侧无功补偿常见的问题及解决办法10kV配电网是城市工业和民用电力供应的主要来源，其稳定运行对于保障城市正常用电具有重要意义。
而在10kV配电网的低压侧无功补偿中，常会出现一些问题，影响了电网的稳定运行。
本文将就10kV配电网低压侧无功补偿常见的问题及解决办法进行探讨。
一、常见问题1. 无功功率不足在10kV配电网低压侧无功补偿中，有时会出现无功功率不足的情况，导致电网出现了功率因数较低、电压波动较大等问题。
2. 无功补偿设备故障无功补偿设备在运行中也会出现故障，比如电容器发生了短路、接触不良等问题，导致无功补偿效果不佳，甚至对电网产生负面影响。
3. 无功补偿设备老化由于长时间运行或者环境因素的影响，无功补偿设备也会出现老化现象，导致功率因数无法达到要求，对电网运行造成了一定影响。
4. 无功功率超标有时候无功功率会超过正常范围，导致电网运行不稳定，甚至对电器设备造成损坏。
二、解决办法1. 加强设备维护对无功补偿设备进行定期的检查和维护是解决问题的关键，只有保持设备的正常运行状态，才能够确保无功补偿效果。
2. 确保设备质量在选购无功补偿设备时，需要选择质量可靠的产品，避免使用劣质设备导致发生故障或者老化。
3. 定期检测定期对无功补偿设备进行功率因数的测试，及时发现问题，并及时进行维修和更换，确保设备的正常使用。
4. 进行技术更新随着科技的不断发展，无功补偿设备的技术也在不断更新，采用新技术的无功补偿设备可以提高功率因数的控制精度和响应速度。
5. 加强运行管理加强对无功补偿设备运行情况的监管，确保设备始终处于最佳运行状态，及时发现问题并进行处理。
分析Technology AnalysisI G I T C W 技术112DIGITCW2020.08电力技术发展促进电网推广应用，电网相关功能不断增加、完善的同时，其也出现配电网非线性符负荷持续增加态势，导致电网三相负载不平衡状况出现，势必对电网电能质量造成严重影响[1]。
而采用电网无功补偿技术，则可有效改善此囧态，可改善三相不平衡状况，优化电网功率因数。
因此，下文就对配电网三相不平衡负载下的无功补偿技术进行详细分析，旨在为进一步提高电网经济效益，促进我国电力行业持续发展提供有力参考。
1 三相负荷平衡化理论概述当下配电网配电变压器大多都为三相变压器，变压器出口的三相负荷需保证对称。
但是在实际低压配电网中有大量的单相负荷，且受单相负荷不均匀分布及投入时间不同，将导致三相不平衡影响低压电网维护运行。
平衡三相系统总功率为恒定，且其不受时间影响。
不平衡的三相系统其总功率则处于平均值上下脉动。
故在将不平衡三相系统换为平衡三相系统时，变换设备应设置好可以暂时储存电磁能量的电感线圈及电容器元件。
对于不对称的三相系统，可在不同相间并联适当补偿导纳，确保不平衡的三相负荷编程平衡三相负荷，且并不会影响电源及负荷有功功率交换。
相间负荷不平衡的平衡化理论支持下，可导出一般不平衡三相负荷平衡原理：首先，将无中性线星型接线转为三角型接线方式，在转化之后以导纳模型处理好负荷及补偿器。
当下，配电网无功补偿技术已经经过长时间革新完善，现有无功补偿装置较多，如调相机、并联电容器、并联电抗器、SVG 等。
其中，调相机向电网输送无功功率，运行存在过励磁状态，短期也可能在欠励磁状态下运行。
调相机通过改变励磁电流，控制无功功率输出大小，其过负荷能力突出。
但是调相机也有自身缺点，励磁电流过大将会对设备运行造成严重损耗，且会导致成本投入大大增加。
并联电容器通过将电容器串、并联到电网内部，可有效改善电网网络结构，理论上采取并联电容器也可实现不同电压等级的无提供补偿，属于现代城市配电网常用无功补偿方式。
浅谈对配电网无功补偿分析研究
[摘要]本文通过对无功补偿应用技术的分析，提出了配电网无功补偿工程应注意问题和相关建议，可供同行参考借鉴。
[关键词]配电网无功补偿无功优化供电质量
中图分类号：tv541.2 文献标识码：a 文章编号：1009-914x （2013）17-618-01
1、电力系统中无功功率不足的危害
交流电力系统需要电源供给两部分能量：一部分将用于做功而被消耗掉，这部分电能将转换成为机械能、光能、热能或化学能，称为“有功功率”；另一部分能量是用来建立磁场，用于交换能量（电能-磁能-电能）使用的，对于外部电路他并没有做功，称为“无功功率”。
无功是相对于有功而言，不能说无功是无用之功，没有这部分功率，就不能建立感应磁场，电动机、变压器等设备就不能运转，其物理意义是：电路中电感元件与电容元件正常工作所需要的功率交换。
在电力系统中，除了负荷无功功率外，变压器和线路的电抗上也需要大量无功功率。
2、无功补偿概述
2.1 无功补偿的原理
无论是工业负荷还是民用负荷，大多数均为感性。
所有电感负载均需要补偿大量的无功功率，提供这些无功功率有两条途径：一是输电系统提供；二是补偿电容器提供。
如果由输电系统提供，则设计输电系统时，既要考虑有功功率，也要考虑无功功率。
由输电系
统传输无功功率，将造成输电线路及变压器损耗的增加，降低系统的经济效益。
而由补偿电容器就地提供无功功率，就可以避免由输电系统传输无功功率，从而降低无功损耗，提高功率因数。
在电力网的运行中，功率因数反映了电源输出的视在功率被有效利用的程度，我们希望的是功率因数越大越好。
这样电路中的无功功率可以降到最小，视在功率将大部分用来供给有功功率，从而提高电能输送的功率。
对于电力系统而言，在高压侧或低压侧均可进行补偿。
但是，如果在低压侧进行补偿，既可减少变压器、输电线路等的损耗，又可提高变压器、输电线路的利用率及提高负载端的端电压，所以补偿电容器的安装越靠近负载端，对用户而言越可获取较大的经济效益。
2.2 无功补偿的主要作用
（1）提高电网及负载的功率因数，降低设备设计容量，从而减少投资；
（2）稳定电网电压，提高电网质量。
尤其在长距离输电线路中安装合适的无功补偿装置可提高系统的稳定性及输电能力；
（3）减少负荷电流，使线路电能损耗降低；
（4）无功补偿挖掘发供电设备潜力。
在设备容量不变的条件下，由于提高了功率因数可以少送无功功率，因此可以多送有功功率；（5）在三相负载不平衡的场合，可对三相视在功率起到平衡作用；
（6）无功补偿减少用户电费支出，避免因功率因数低于规定值而受罚，同时减少用户内部因传输和分配无功功率造成的有功功率损耗。
2.3 无功补偿原则及方式
提高功率因数，无功补偿分为集中补偿，分散补偿和随机随器补偿，应该遵循：全面规划，合理布局，分级补偿，就地平衡；集中补偿与分散补偿相结合，以分散补偿为主；高压补偿与低压补偿相结合，以低压补偿为主；调压与降损相结合，以降损为主的原则。
3、配网无功补偿问题分析
随着配网无功补偿技术的发展和普及，从静态补偿到动态补偿，从有触点补偿到无触点补偿，无功补偿在实际配网中的应用也出现一些问题。
4.1 谐波问题
电容器与其他设备相比有比较大的区别，就是其具有不同于其他电气设备的容性阻抗特性，以及阻抗和频率成反比的特性。
容性阻抗特性，使其能和电网中大部分感性阻抗的电气设备配合而构成谐波谐振或接近谐波谐振的条件。
在系统谐振条件下，阻抗和频率成反比的特性，可显著的改变系统的阻抗，起到吸收高次谐波电流而引起电流过载，增加电容器的负担，并且带来的发热和电压升高，也意味着电容器使用寿命的缩短。
因此在投入电容器组时，必须考虑系统谐振问题。
只要把不带电抗器的电容器组连接母线，就会出现一特定的并联或串连谐振频率。
4.2 无功倒送问题
无功倒送是电力系统所不允许的现象，因为它会造成主网系统调压困难，增加线路和变压器的损耗，加重线路的负担。
在无功补偿装置中都有防止无功倒送的措施，但是实际情况并不乐观。
（1）过去的接触器控制的补偿柜，补偿量三相可调，但是产品中只取一相作为采样及无功补偿分析，在三相不平衡的时候，就会发生无功返送。
（2）采用固定补偿方式则在负荷低谷时造成无功返送。
（3）无功补偿自动装置投入后，长期运行，不调试，装置失灵，发生无功返送。
4.3 投切开关的选型问题
采用交流接触器投切电容器的冲击电流大，影响电容器和接触器的使用寿命；用晶闸管投切电容器能解决接触器投切电容器存在的问题，但明显缺点是装置存晶闸管功率损耗，需要安装风扇和散热器来通风与散热，而散热器会增大装置的体积，风扇则影响装置的可靠性，且能耗大。
智能低压复合开关是继交流接触器、晶闸管控制器后第三代低压无功补偿电容器的投切器件，其工作原理是将可控硅开关与磁保持继电器并接，实现电压过零导通和电流过零切断，使复合开关在接通和断开的瞬间具有可控硅开关的优点，而在正常接通期间又具有接触器开关无功耗的优点。
无涌流、触点不烧结、能耗小。
现场运行及试验表明，智能低压复合开关体积小、可靠性高，能满足户外环境、长期工作需要，应推荐使用。
5、实施中应注意的问题和建议
低压无功补偿安装地点分散、数量多，且配电网电压、负荷情况复杂；工程中相关问题考虑不周，不仅影响装置正常运行，也带来很多维护、管理等问题，工程问题必须引起重视。
5.1 运行及产品可靠性
对网内设备的联网、监控是以后配网自动化发展的需要。
但是，设备的联网、监控等功能在实际应用中维护量较大，并且对环境等其他要求也比较严格。
低压补偿系统越复杂、功能越多，维护工作量就越大。
因此在产品选配时应慎重考虑。
低压补偿装置的可靠性与电容器投切开关、电容器质量、运行工作条件有关，因此装置中投切开关选型和电容器额定电压选择是关键，必须高度重视
5.3 无功倒送和三相不平衡
无功倒送会增加线路和变压器的损耗，加重线路供电负担。
为防止三相不平衡系统的无功倒送，应要求控制器检测、计算三相无功投切控制。
固定补偿部分容量过大，容易出现无功倒送。
一般动态补偿能有效避免无功倒送。
系统三相不平衡同样会增大线路和变压器损耗。
对三相不平衡较大的负荷，比如机关、学校等单相负荷多的用户，应考虑采用分相无功补偿装置。
并不是所有厂家的控制器都具有分相控制功能，这是工程中必须考虑的问题。
5.4 电容器保护和谐波影响
谐波影响会使电容器过早损坏或造成控制失灵，谐波放大会使干扰更加严重。
工程中应掌握用户负荷性质，必要时应对补偿系统的
谐波进行测试，存在谐波但不超标可选抗谐波无功补偿装置，而谐波超标则应治理谐波。
电容器耐压标准为1.1un，补偿控制器过压保护一般取1.2un，超过必须跳闸。
对于谐波问题可采取加装滤波装置的办法解决，又可分为有源滤波，无源滤波，混合滤波（其实就是有源加无源）。
参考文献：
[1] 傅慈英；马勤；；民用建筑工程配电无功补偿的分析与选择[j]；安装；2010年07期。
[2] 张勋友；张慧兵；；无功补偿优化在校园配用电系统中的应用[j]；池州师专学报；2006年03期。
[3] 郭谋发，杨耿杰，黄世明；低压配电网无功功率自动补偿控制器的设计[j]；电气应用；2005年.10期。
[4] 郑新才；；10kv配电网络无功补偿配置[j]；电力系统及其自动化学报；2008年06期。
