炼铁工程1080m3高炉中速磨机及给煤机供货技术协议甲方：乙方：设计院：二零零九年九月十日1080m3高炉中速磨机及给煤机供货技术协议甲方：乙方：甲乙双方经过友好协商，就炼铁工程1080m3高炉中速磨机及给煤机供货达成以下技术协议。
一、总则1.1本技术协议提出的是最低限度的技术要求，并未对一切技术细节详细说明，也未充分引述有关标准和规范的条文，供方应提供符合本规格书和有关国家、工业标准的优质产品。
1.2本技术协议所使用的标准如遇与有关标准发生矛盾时，按较高标准执行；1.3本技术协议签订后，使用方、设计院有权提出因标准、规程和规范发生变化而产生的修订要求，具体事宜由供、使用、设计院协商确定。
二、供货及技术条件1、设备使用条件：1. 1‘原料：煤种：烟煤或无烟煤。
1.3、服务对象及要求：⑴磨制烟煤或无烟煤供高炉喷吹煤粉。
⑵负压操作，煤粉经一级分离器回收进煤粉仓。
⑶干燥剂为高炉煤气产生的烟气及热风炉废气（或空气）。
⑷制粉系统：中速磨煤机一级收粉负压制粉系统，间断运行。
⑸煤粉细度：R90=14.4%。
⑹煤粉水分：WMF≤1%。
1.4、磨煤机有关要求：⑴入磨原煤粒度一般不大于40mm。
⑵煤粉管道数量和内径：1根，内径待定。
⑶磨煤机入口干燥介质温度不小于240˚C，磨煤机出口温度70°C～110°C。
1.5、电压等级：10kV.2、磨煤机技术性能要求及参数2.1、设计出力：磨煤机在磨辊磨损后期的煤粉出力≥27t/h。
磨煤机最大研磨出力为40t/h。
（工况条件：见“1”设备使用条件”）2.2、磨煤机通风阻力：＜4.0KPa。
2.3、磨煤机抗爆能力：0.35MPa。
2.4、密封风机参数：9-26 NO5.6A-3⑴风量：7185M3/h⑵风压：7.4 Kpa⑶其他：包含空气滤清。
2.5、防爆介质参数：氮气压力：0.3~0.5Mpa喷射时间：10～15分钟流量：厂家定。
温度：厂家定。
2.6、冷却水要求：供水温度：≤35℃供水压力：0.2～0.4 MPa。
](https://img.taocdn.com/s1/m/b9185dbc31126edb6f1a109b.png)

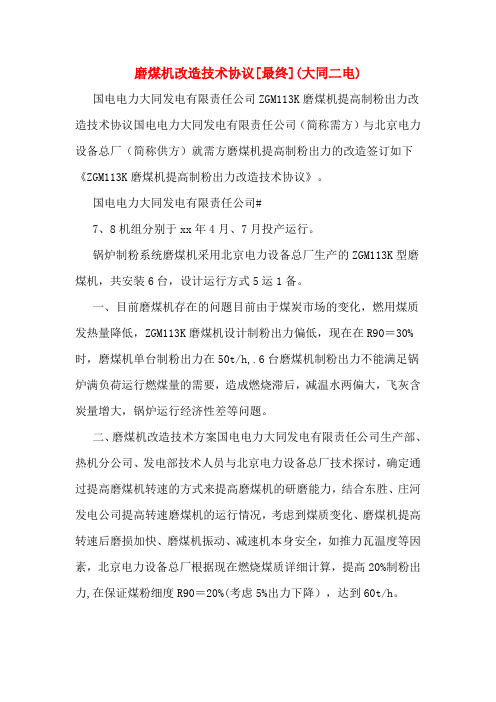

磨煤机改造技术协议[最终](大同二电) 国电电力大同发电有限责任公司ZGM113K磨煤机提高制粉出力改造技术协议国电电力大同发电有限责任公司（简称需方）与北京电力设备总厂（简称供方）就需方磨煤机提高制粉出力的改造签订如下《ZGM113K磨煤机提高制粉出力改造技术协议》。
国电电力大同发电有限责任公司#7、8机组分别于xx年4月、7月投产运行。
锅炉制粉系统磨煤机采用北京电力设备总厂生产的ZGM113K型磨煤机，共安装6台，设计运行方式5运1备。
一、目前磨煤机存在的问题目前由于煤炭市场的变化，燃用煤质发热量降低，ZGM113K磨煤机设计制粉出力偏低，现在在R90＝30%时，磨煤机单台制粉出力在50t/h,.6台磨煤机制粉出力不能满足锅炉满负荷运行燃煤量的需要，造成燃烧滞后，减温水两偏大，飞灰含炭量增大，锅炉运行经济性差等问题。
二、磨煤机改造技术方案国电电力大同发电有限责任公司生产部、热机分公司、发电部技术人员与北京电力设备总厂技术探讨，确定通过提高磨煤机转速的方式来提高磨煤机的研磨能力，结合东胜、庄河发电公司提高转速磨煤机的运行情况，考虑到煤质变化、磨煤机提高转速后磨损加快、磨煤机振动、减速机本身安全，如推力瓦温度等因素，北京电力设备总厂根据现在燃烧煤质详细计算，提高20%制粉出力,在保证煤粉细度R90＝20%(考虑5%出力下降），达到60t/h。
这样5台磨煤机制粉出力可达300t/h，在发热量为4500kcal燃煤条件下，基本可以满足锅炉满负荷的燃煤量要求。
具体改造方案为对ZGM113K磨煤机费兰德KMP340型减速机进行改造，提高20%的输出转速，通过提高磨煤机转速的方式，使磨煤机的研磨能力提高20%，同时磨煤机分离器更换，提高分离器的分离效果，确保煤粉细度，并防止分离器在短时间内磨损损坏；并对现有电机进行增容改造，电机额定功率由500kW提高至560kW。
三、原磨煤机设备简介ZGM113K磨煤机是一种中速辊盘式磨煤机，由北京电力设备总厂制造，其配套的进口减速机为FLENDER公司KMP340型。
2003年03月31日至04月05日，贵州省电力公司、贵州电力设计研究院、贵州野马寨电厂（以下简称业主、业主代表）与西安电力机械厂（以下简称承包商）及沈阳电机厂(以下简称分包商)就贵州野马寨电厂技改工程普通钢球磨煤机设备有关技术问题进行了仔细研究，经双方协商，达成如下协议：1 总则1．1本技术协议仅适用于贵州野马寨电厂技改工程（3×200MW）所配380/720型普通钢球磨煤机，它包括对磨煤机本体、驱动装置以及辅助系统的设计、制造和试验的技术要求。
1．2本技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，承包商应保证提供符合本技术协议和最新工业标准的优质产品。
1．3如果承包商没有以书面形式对本技术协议的条文提出异议，那么业主将认为承包商提供的产品完合满足技术协议的要求。
1．4在签定合同后，到承包商开始制造之日的这段时间内，业主提出因规范标准和规程发生变化而产生的一些补充修改要求，具体款项由双方共同商定。
1．5本技术协议所使用的标准如与执行的标准发生矛盾时，将按较高标准执行。
如果本技术协议与现行使用的有关国家标准以及部颁标准有明显抵触的条文，承包商应及时书面通知业主进行解决。
1．6技术协议为订货合同附件，与合同正文具有同等效力。
1．7承包商应对技术协议以及业主的特殊要求作完整、详尽的回答。
2设计要求2.1名称：普通钢球磨煤机2.2型式：380/720型2.3磨煤机参数磨煤机基本出力：45t/h磨煤机计算出力：63.16 t/h(最佳钢球装载量下)71.31 t/h(最大钢球装载量下)筒体有效内径： 3800mm筒体有效长度：7200mm筒体转速：17.0 r/min装球量：最大 90 t，最佳 73.54 t筒体有效容积：81.61m3磨煤机总重： 230 t(不含煤，钢球，电机)钢球耗量： 130 g/t煤最大运输尺寸（长X宽X高）： 12100X4100X4100驱动及布置方式：每炉共2台磨煤机，单侧电动机驱动，内传动左右旋各2台（每炉）,磨煤机组合示意图见附图。
磨煤机施工安全协议书模板甲方（业主）：_______________乙方（承包商）：_______________鉴于甲方需进行磨煤机的施工安装工作，乙方具备相应的资质并愿意承担该项工程，双方本着平等、自愿的原则，经友好协商，特订立本安全协议书，以确保施工过程的安全与效率。
一、安全责任1. 甲方责任：- 提供必要的施工场地和条件，确保施工现场的安全环境。
- 对乙方进行必要的安全教育和技能培训。
- 监督乙方的施工安全，对违反安全规定的行为有权制止。
2. 乙方责任：- 严格遵守甲方的安全管理规定，确保施工人员的生命安全。
- 施工前进行安全技术交底，确保每位施工人员了解施工风险和安全措施。
- 配备合格的安全防护装备，定期检查和维护施工设备。
二、安全措施1. 施工现场应设立明显的安全警示标志。
2. 施工人员必须佩戴安全帽、安全带等个人防护装备。
3. 施工现场应配备足够的消防器材，并定期进行检查。
4. 施工期间，应设立专人负责安全监督，及时发现并处理安全隐患。
三、违约责任如因一方违反本协议规定的安全措施导致事故的，违约方应承担相应的法律责任和经济赔偿。
四、其他条款1. 本协议自双方签字盖章之日起生效。
2. 本协议未尽事宜，双方可另行协商解决。
3. 本协议一式两份，甲乙双方各执一份，具有同等法律效力。
甲方代表（签字）：_______ 日期：____年__月__日乙方代表（签字）：_______ 日期：____年__月__日（注：以上内容仅为模板范本，具体条款应根据实际情况和当地相关法律法规进行调整和完善。
）。

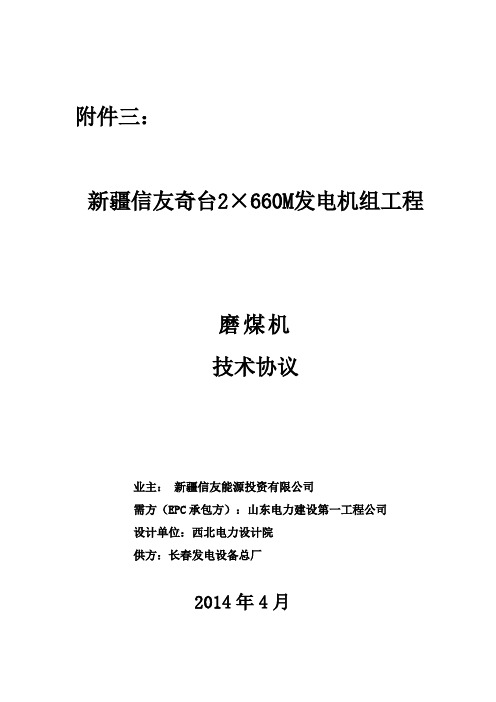

附件三：新疆信友奇台2×660M发电机组工程磨煤机技术协议业主：新疆信友能源投资有限公司需方（EPC承包方）：山东电力建设第一工程公司设计单位：西北电力设计院供方：长春发电设备总厂2014年4月目录附件1 技术规范 (1)附件2 供货范围 (22)附件3 技术资料及交付进度 (31)附件4 设备监造（工厂检验/试验） (36)附件5 性能验收试验 (41)附件6 性能保证违约金 (42)附件7 技术服务和联络 (43)附件8 交货进度 (48)附件9 价格表 (49)附件10 分包商/外购部件情况 (49)附件11 大件部件情况 (49)附件13 删除 (50)附件14 删除 (50)附件15 高压电动机技术协议 (50)附件16低压电动机技术协议 (57)总体说明1. 本技术协议适用于新疆信友奇台电厂（2x660MW）工程 1、2号锅炉所配的磨煤机设备及其驱动装置，本次招标范围为两台机组所配备的12台中速磨煤机。
该磨煤机与哈尔滨锅炉厂生产的超临界参数、直流锅炉，固态排渣，全钢构架悬吊结构，紧身封闭，单炉膛、燃煤锅炉相配套。
本技术协议包括磨煤机本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术性能。
2. 技术协议所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但供方应保证提供符合本技术协议和工业标准的功能齐全的优质产品。
供方须执行本技术协议所列标准。
有矛盾时，按较高标准执行。
3. 删除4. 在签订合同之后，业主/需方有权提出因规范标准、规程发生变化以及初设审查报告的要求而产生的一些补充要求，具体项目由供、需双方共同商定。
5. 本工程采用KKS标识系统。
供方在中标后提供的技术资料（包括图纸）和设备的标识必须有KKS编码。
系统的编制原则由业主/需方提出，在设计联络会上讨论确定。
附件1 技术规范1．总则1.1 工程概况1.1.1厂址所在地本项目位于新疆维吾尔自治区奇台县北面。
磨煤机施工安全协议书范本甲方（施工单位）：________________________乙方（监理单位）：________________________丙方（业主单位）：________________________丁方（设备供应商）：______________________戊方（其他相关方）：________________________签订日期：____年____月____日鉴于甲方为磨煤机施工单位，乙方为监理单位，丙方为业主单位，丁方为设备供应商，戊方为其他相关方，各方经协商一致，就磨煤机施工过程中的安全事项达成如下协议：第一条施工安全责任1.1 甲方应严格遵守国家有关安全生产的法律法规，确保施工安全。
1.2 乙方负责对甲方的施工安全进行监督和指导，确保施工符合安全规范。
1.3 丙方应提供符合安全要求的施工环境和必要的安全设施。
1.4 丁方应保证所提供设备的安全性能，并对设备的安全使用提供必要的指导。
1.5 戊方应配合甲方、乙方、丙方和丁方，确保施工安全。
第二条安全施工措施2.1 甲方应制定详细的施工安全计划，并报乙方审核。
2.2 甲方应配备足够的安全管理人员和安全设备，确保施工现场的安全管理。
2.3 乙方应定期对施工现场进行安全检查，发现问题及时通知甲方整改。
2.4 丙方应保证施工现场的通道畅通，不得影响施工安全。
2.5 丁方应提供必要的技术支持和安全培训，确保甲方正确使用设备。
第三条事故处理3.1 一旦发生安全事故，甲方应立即启动应急预案，采取措施控制事故扩大，并及时向乙方报告。
3.2 乙方应协助甲方处理事故，必要时应通知丙方和丁方。
3.3 事故原因调查由乙方负责，甲方应提供必要的协助。
3.4 根据事故原因，各方应承担相应的责任。
第四条安全培训与教育4.1 甲方应定期对施工人员进行安全培训，提高安全意识。
4.2 乙方应协助甲方开展安全教育，确保施工人员了解并遵守安全规定。
4.3 丁方应对甲方施工人员进行设备操作安全培训。
2X300MW燃煤电站项目磨煤机技术协议目录1 总则 (2)2 对外合同的基本要求............................... 错误！未定义书签。
3 技术要求 (2)4 设备规范 (10)5 买方工作 (14)6 其它 (14)7 包装、运输和储存 (14)8．供货范围 (16)9. 技术资料与交付进度 (23)10. 交货进度 (25)11．监造（检验）和性能试验 (26)12. 技术服务和设计联络 (30)13 .磨煤机热控技术要求 (31)14. 6kV电动机技术规范 (36)15附录：全厂油漆通用技术规范........................ 错误！未定义书签。
1 总则1.1 本规范书适用于2X300MW燃煤电站项目中锅炉的煤粉制备设备，两台机组共10台磨煤机。
它包括磨煤机的本体及其驱动装置、辅助设备（包括密封风机）、控制仪表等的供货范围及其功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.3在签订商务合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由招、投双方共同商定。
1.4本协议所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高标准执行。
1.5卖方提供采用技术改进的全部成功成果，避免重复出现其他工程已发生过的问题。
卖方所共产品应在过去10年类似工程或相似条件下有10台运行并超过两年安全达标的运行业绩，已证明安全可靠。
1.6对于重要的外购配套产品（机械、电气、控制等类），卖方应严格控制其质量保证整机运行满足合同要求。
1.7设备的油漆要考虑到当地的环境及海水盐雾的影响，卖方所供设备应满足从业主签发PAC证书之日起2年质保期和5年的腐蚀监护期要求。
1.8卖方供货范围内所有设备、阀门和管道应进行KKS编码。
中国石油乌鲁木齐石化公司热电厂锅炉车间4号锅炉磨煤机检修技术协议甲方：中国石油乌鲁木齐石化公司乙方：甲方代表：乙方代表：签订时间：年月日年月日4号锅炉磨煤机检修技术协议一、项目名称：4号锅炉甲乙侧磨煤机检修二、项目地点：热电厂锅炉车间4号炉三、项目概况：热电厂锅炉装置的4号炉磨煤机为济南重工制造的MG350/600型钢球磨煤机，自2009年9月三期交付使用后，连续运行2年半未进行大修，运行中出现过部分筒体衬板脱落，外部隔音罩脱落，前后大瓦漏油等现象，同时现存在以下故障和隐患：1、甲、乙磨由于原厂家提供喷淋润滑在冬季不适用，CKD320润滑油冷凝无法喷出，致使大小牙轮经常缺油运行，后期经厂里讨论决定，改为一、二期磨煤机润滑方式，即使用得润宝BRS502润滑，检修中需检查大小牙轮齿面。
2、磨煤机前后瓦不同程度的存在漏油，须翻瓦检查。
3、筒体衬板及隔音罩均脱落过，须认真检查紧固。
四、项目施工（检修）执行的规范及标准范》(调整试运篇)1996年版五、项目的主要施工（检修）工艺、施工（检修）方法及技术要求1、施工（检修）工艺：1.1 按热电厂《锅炉维护检修规程》执行。
2、施工（检修）方法及技术要求：2.1 磨煤机轴瓦刮研后验收标准2.1.1 乌金应无裂纹、损伤、脱胎等现象2.1.2 乌金瓦脱胎面积大于15%时应焊补或重浇2.1.3 乌金瓦磨损厚度超过2mm应重浇2.1.4 瓦体应无裂纹，球面不得有机械损伤2.1.5 大瓦接触点应达到25×25mm2有4点2.1.3 大瓦接触角为70-90°2.1.7 空心轴表面光滑无伤痕，椭圆圆锥度小于0.05mm2.1.8 球面接触为25×25mm2有2点以上2.1.9 定位销完好，位置正确，无卡死现象2.1.10 喷油管孔畅通2.1.11 大瓦油槽间隙：单位mm深度塞尺0.5进油450—500出油400-450深度塞尺1进油250—350出油200—300深度塞尺1.25进油150—200出油150—2002.1.12 推力间隙b+δ=1.5—2mm2.1.13 大罐水平误差≯0.2mm/m2.1.14 承力侧膨胀间隙为20—25mm，另一侧为2—3mm，轴向膨胀间隙计算公式，式中：T：介质最高温度℃ L：两瓦间距离mm 承力轴承另一侧间隙计算公式：d=0.005×L2.2 磨煤机检修后试运时验收标准：2.2.1 轴承及转动部分无异常现象，旋转方向正确。
榆林凯越煤化140万吨/年甲醇热电联产及110KV变电所工程轮式磨煤机技术协议买方：陕西榆林凯越煤化有限责任公司卖方：沈阳重型机器有限责任公司设计院：中煤西安设计工程有限责任公司二00九年六月陕西榆林凯越煤化有限责任公司（简称买方），沈阳重型机器有限责任公司（简称卖方），中煤西安设计工程有限责任公司（简称设计方）三方就中速磨煤机达成以下协议：总则本技术协议适用于陕西榆林凯越煤化有限责任公司140万吨煤制甲醇工程的配套项目，厂址位于陕西榆林榆横工业园区。
本工程装机为3台280t/h高温高压固态排渣煤粉锅炉和1台50MW高温高压双抽空冷凝汽式汽轮机配一台60MW发电机。
本期装机容量为2台280t/h高温高压固态排渣煤粉锅炉和1台50MW高温高压双抽空冷凝汽式汽轮机配一台60MW发电机。
本技术协议所提出的磨煤机的设计、制造、技术、材料等有关方面的技术要求为最低限度标准，并未对一切技术要求做出详细规定，也未充分引述有关标准和规范条文。
卖方保证提供符合本技术协议和国家相关技术标准的优质产品。
本技术协议书所使用的标准如与卖方所执行的标准有矛盾时，按较高标准执行。
项目概述本项目拟新建安装三套280t/h高温高压煤粉锅炉及辅机，锅炉采用单锅筒、自然循环、集中下降管倒U型布置、角式煤粉燃烧器正四角切向布置的固态排渣煤粉炉，以用于在过热器出口产生压力MPa（g）、温度540℃蒸汽，供给业主电厂发电及化工装置用汽。
卖方所供磨煤机的设计依据锅炉最大连续蒸发量：280 t/h锅炉燃煤量(BMCR工况)设计煤种：t/h校核煤种1：t/h校核煤种2：t/h制粉系统型式：中速磨煤机正压直吹式热一次风制粉系统；每台磨煤机配一台热一次风机。
锅炉要求的煤粉细度R90设计煤种：R90 = %校核煤种1：R90 = %校核煤种2：R90 = %原煤粒度：20 ～25 mm，最大粒度所占比例～30 %出料煤粉水份：3%燃料性质3.6.1 煤质及灰成分分析资料设计和校核煤种的煤质及灰成分分析见下表：3.6.2 厂址条件设备安装地点陕西榆林榆横工业园区年平均气温8.6℃年平均最低气温-14.9℃年平均最高气温17.6℃年最低气温-23.4℃（12月）年最高气温37.4℃（6月、7月）最高气压hPa（12月）最低气压hPa（5月）年平均气压hPa海拔高度1127m月平均最小湿度20%（4月）月平均最大湿度76%（8月）年平均绝对湿度（水汽压）hPa年平均降水量㎜年最高降水量㎜年最低降水量㎜日最大降水量㎜最大降雪量㎜最小蒸发量㎜最大蒸发量㎜最大冻土深度㎝全年平均风速 2.6 m/s夏季主导风向SE，最大风速9.6 m/s冬季主导风向NW，最大风速12.7 m/s全年静风频率26%地震烈度6度3.6.3 运行环境条件设备布置位置：室内给煤机层高度：8 m运行环境温度：0～50℃水温：30℃水压：3.6.3 每台磨煤机出粉管数：4根。
磨煤机技术协议买方：XXXXXXXXXX有限公司卖方：XXXXXXXXXX有限公司XXXXXXX有限公司（买方）与XXXXXXX有限公司（卖方），就磨煤机的设计、制造、检验、供货、服务等事宜经过充分协商，形成如下合同技术协议。
1、概述1.1本技术协议提出的是对XXXXX有限公司磨煤机设计、制造等最低限度要求（包括检验、验收、运输和售后服务等）。
1.2本技术协议作为合同不可分割的一部分，与商务合同具有同等的效用。
买方对图纸和资料的认可，对合同设备设计、材料、制造、检验要求所采取的一切措施，均不能解除卖方应承担的一切责任。
1.3本技术协议与合同内容相互发生矛盾时，应以较严格的要求为准并经买方书面确认。
卖方同意买方有权在合同生效后1个月内因设计、规范、标准、规程或现场条件等原因对参数做局部的修改和调整。
1.4遵循规范和本技术协议的要求，不能理解为可以减轻和解除卖方的责任和保证合同规定的卖方的义务。
买方如发现卖方所提供的设备和材料低于合同要求时，有权要求卖方进行更换，费用由卖方自负。
1.5本设备最终设计与合同要求有差异时，技术条件要求以最高者为准，性能参数以最优者为准，并得到买方书面确认。
卖方提供的文件，其中包括设备数据表、设计图纸和文件采用的计量单位为中华人民共和国法定计量单位，采用的文字为中文。
1.6当各技术文件存在矛盾时，应遵循下列优先次序：−−商务合同及技术协议；−−招标文件；−−工程规定；−−出卖方投标书。
2、设计条件2.1买方厂主要自然环境和公用工程设计参数1仪表空气压力正常0.5MPa(G)温度常温露点-40℃2仪表信号电信号4~20mA3电源高压10000V50HZ 低压380V50HZ220V50HZ4电气区域划分电气防护等级IP54（主电机IP44除外）电气绝缘等级F级5气象条件极端最高温度41℃极端最低气温－21.8℃地震烈度7级6循环冷却水给水压力0.4MPa(G)回水压力0.25MPa(G)给水温度32℃回水温度42℃污垢系数0.0006m2.h.℃/kcal2.2原料供应（煤种：高硫煤；原煤粒度：≤Φ10mm）1）进料速率(单位：Kg/hr)物料最大量正常量煤（干基）7088959074 2）进料特性(1)煤的元素分析元素碳氢硫氮氧Wt%69.27 4.56 3.60 1.288.08 (2)煤的工业分析含量外水含量内水含量灰份含量Wt%8213.21（3）可磨指数<55（4）粘结系数662.3磨煤机出料1)水煤浆特性浓度密度温度正常范围正常值设计值60％58～65％1200Kg/m360℃65℃2)水煤浆粒度分布筛孔尺寸1410微米420微米74微米44微米通过率（％）98～10090～9560～7025～353.设备供货要求：磨煤机型式：溢流型湿式棒磨机；棒磨机规格：筒体直径Φ4000mm，筒体长度6000mm数量：一台。
3.1同步电动机、开式齿轮、主轴承配置独立、自动的润滑油系统，润滑系统单独设置。
筒体材质：Q235B；筒体周边衬板为阶梯型橡胶衬板，厚度65、135mm，正常使用寿命约24个月；筒体端部衬板为ZGMn13衬板，正常使用寿命约24个月；筒体设计使用寿命20年，大齿圈设计使用寿命8年，小齿轮设计使用寿命5年。
正常操作条件下磨机的连续运转时间为≥8000小时，筒体衬里由卖方安装。
3.2传动部件及电动机可充分满足磨煤机在最大装棒量及充料情况下安全起动及运行，配置转动部件顶起装置。
3.3卖方应根据买方的技术数据及要求对磨煤机进行详细设计，包括在磨煤机和其配套部件3.4应在磨煤机明显处固定产品标牌，其型式及尺寸应符合GB/T13306-1991之规定。
3.5小齿轮齿面布氏硬度不得小于320HB；大齿轮齿面硬度应高于或等于HB240－260，大齿轮采用自动喷油润滑，且应有可靠、严密的密封罩。
3.6主轴瓦采用动、静压联合的润滑方式，通过高低压润滑站润滑。
回油管设双接头XXXX金属温度计，并加观察孔。
小齿轮两端轴承为双列调心辊子轴承（国产XXX产品），干油润滑。
3.7慢速驱动装置（带自锁）与主机采用手动脱扣结构。
3.8磨煤机上的滚筒筛采用焊接结构，材质：不锈钢，开孔为3mm，并配置冲洗水接管；进料方式为鼓式给料器；进、出料口耐磨衬材质为QT600—3。
3.9卖方应提供磨煤机出料中超过3mm粒度的物料占磨煤机进料量的百分数。
3.10磨煤机和其它配套部件的检测仪表和控制设备（简称测控设备）应满足辅机和其配套部件启动、停止、运行和事故处理过程的安全监视、控制、调节、报警、联锁和保护的要求。
且满足与DCS通讯要求。
3.11磨煤机或其配套部件配供的与其组合安装或就地安装的控制箱、电控箱小型电控箱、小型仪表盘，就地安装的动力箱，应具有防尘、防溅性能，并符合国家标准GB4208（外壳防护等级的分类）中规定的IP54级的要求。
箱体和盘体应设密封门（门上有玻璃观察窗和镇把手），显示、操作设备于箱内的安装板或内门上，制作和安装工艺精致美观。
电、仪控制柜采用正压通风。
3.12电控箱内并存强电控制回路和弱电信号回路时，卖方应将各种回路关联的控制器件、端子排和连接导线分隔布置，采取防止强电（动力控制）回路干扰弱电信号回路以利于运行、检修安全的措施。
3.13磨煤机在加工过程中，对零部件的材料应根据相应标准进行必要的性能试验。
3.14润滑油站应安装的下列仪表：1)油箱油温指示表；2)油箱油温开关；3)油箱油位计；4)油箱油位开关；5)滤油器进、出油差压开关；6)油站出口总管油压开关；7)油站出口总管油流量开关。
3.15润滑油站装有下列检测仪表：1)油泵出口总管油压指示表；2)滤油器进、出油差压指示表；3)冷油器进、出冷却水差压指示表；4)油站出口总管油压指示表。
3.16电、仪控制柜应具有下列基本功能：1)箱上手动控制，包括启动、停止高压油泵；开通、关断电加热器；调节冷油器冷却水电动阀开度；低压油泵工作或备用方式的切换；电加热器手控或自控方式切换等。
2)箱上显示，包括高压油泵运行、停止状态；低压油泵运行、停止状态；电加热器开通、关断状态；冷油器冷却水电动阀开度等。
3)箱上声光报警，包括低压油泵电动机故障；油箱油温高、低；油箱油位低；滤油器进出口油差压大；油站出口总管油温高；油站出口总管油压高；油站出口总管油流量小等。
4)远传DCS信号，包括磨机运行、仃止状态、高压油泵运行、停止状态；低压油泵运行、停止状态；油站出油条件满足；油站出口总管油温高；电动机开关信号显示；油站出口总管油流量小；油站出口总管油压低至一值、二值；磨煤机润滑油流量，各关键测温点、测压点等。
5)电控柜要有与DCS通讯要求的干点接接口。
3.17磨煤机的所有法兰应采用HG20592-97（B）系列标准的法兰。
4.规范和标准a、JB/T1406-2002球磨机和棒磨机b、XXXXXX—机械设备的噪音控制。
c、XXX—X国材料试验学会。
d、XXX—X国焊接学会。
e、XXXX—X国齿轮厂商学会。
f、XXXX—X国钢材设计学会。
g、XXXXXXX—变速器机械强度的安全标准。
h、相关国家及行业标准。
5.Φ4×6m溢流型棒磨机技术规格参数筒体直径：Φ4000mm筒体长度：6000mm筒体有效容积：69.81m3磨煤机转速：13.19r/min主电机功率、电压：1500kW、10000V、IP44、F级正常和最大进料量（干基）：60.8t/h和70t/h衬里磨损速率：＜0.05kg/t棒磨损速率：0.1～0.3kg/t衬里材质：橡胶衬板及钢衬橡胶衬里厚度：65、135mm棒的规格：Φ70、Φ65、Φ50mm 正常和最大的煤浆温度：60℃≤65℃循环水正常和最大用量：棒磨机冷却水用量：200l/min300l/min 钢棒的填充量（正常、最大）：125t134t6、棒磨机供货明细表棒磨机供货明细表序号货物名称型号规格单位数量生产厂1棒磨机本体Φ4×6m套1XXXXXXXXX其中给料部（给矿小车结构）套1XXXXXXXXX 回转部套1XXXXXXXXX 传动部套1XXXXXXXXX 主轴承套2XXXXXXXXX 圆筒筛套1XXXXXXXXX 延伸轴部套1XXXXXXXXX 地基部套1XXXXXXXXX 其它套1XXXXXXXXX2橡胶衬板套1XXXXXXXXX 3慢速驱动装置XXXX套1XXXXXXXXX 4液压顶起装置套1XXXXXXXXX 5高低压稀油润滑站XXXX套1XXXXXXXXX 6同步电动机稀油润滑站套1XXXXXXXXX 7喷射润滑装置(含控制柜)套1XXXXXXXXX 8加棒机套1XXXXXXXXX 9气动离合器及气路系统XXXX套1XXXXXXXXX 10同步电动机(IP44,F级)XXXXX套1XXXXXXXXX 11微机励磁装置套1XXXXXXXXX 12低压电控柜套1XXXXXXXXX 13高低压润滑站上的密封件套1XXXXXXXXX 14液压扭矩板手XXXXXXXXX套1XXXXXXXXX注：1、为便于维修，同步电机电机轴加长，定子与转子完全脱开后相邻两端面间距不小于100mm。
2、配套励磁柜、电控箱和箱上配套的显示操作设备、调节器、控制器件、一次式指示表，包括开关量表、信号器、热电阻、热电偶、检测器、传感器及其在本体范围内的支承件、连接件、取压装置、仪表阀门、接线盒、接插件、连接导管和导线等，仪表留出进中控室DCS信号的接口。
3、供货含地脚螺栓。
4、正常使用两年内无备品备件，如有零件在正常使用条件下两年内损坏，卖方无偿提供。
7、产品保证7.1卖方应保证其提供的合同设备是全新的、未使用的、采用最佳材料和一流工艺的，并在各个方面符合本合同规定的质量、规格和性能要求。
卖方应保证其合同货物经过正确安装、合理操作和维护保养，在合同设备寿命期内运转良好。
在规定的质量保证期内，卖方应对由于制造工艺或材料的缺陷而造成的任何缺陷和故障负责。
除合同中另有规定外，出现上述情况，卖方应在收到买方通知后按卖方承诺的时间内（无承诺时间则按收到通知起3天内）免费负责修理或更换有缺陷的零部件。
对造成的损失按合同规定索赔。
7.2合同设备的质量保证期为设备运行后12个月。
7.3合同设备在质保期满前，如因卖方原因造成的质量问题，卖方应免费修复、更换；修复、更换后的零部件保质期为12个月；如因买方原因造成的问题，卖方也应及时修复和更换，但费用由买方承担。
7.4卖方承担因制造缺陷而造成的设备不能正常操作或操作条件恶化的责任，如出现时应及时对设备进行修改或整体更换，并承担因此而发生的一切费用。
7.5设备及其协议所使用的材料、制造工艺及检验要求，均应不低于国家和行业等制定颁发的相关规定和标准。
