环网柜技术协议
10kV二进四出户外环网柜技术协议书第1部分：环网柜通用技术1. 通用技术：1.1环网柜的设计保证设备运维、检修试验、带电状态的确定、连接电缆的故障定位等操作能安全进行。
1.2环网柜的设计能在允许的基础误差和热胀冷缩的热效应下不致影响设备所保证的性能，并满足与其他设备连接的要求，与结构相同的可移开部件和元件在机械和电气上有互换性。
1.3 环网柜配置带电显示器，满足验电、核相的要求。
高压带电显示装置的显示器接线端子对地和端子之间应能承受2000V/1min 的工频耐压。
传感器电压抽取端及引线对地应能承受2000V/1min的工频耐压。
感应式带电显示装置，其传感器与带电部位保持125mm以上空气净距要求。
1.4 对最小空气间隙的要求：a) 单纯以空气作为绝缘介质的环网柜，相间和相对地的最小空气间隙满足：12kV 相间和相对地125mm带电体至门155mmb) 以空气和绝缘隔板组成的复合绝缘作为绝缘介质的环网柜，绝缘隔板选用耐电弧、耐高温、阻燃、低毒、不吸潮且具有优良机械强度和电气绝缘性能的材料。
带电体与绝缘板之间的最小空气间隙满足：对12kV设备不小于30mm1.5 环网柜设备设置有泄压通道。
1.6环网柜的柜体采用 >2mm的敷铝锌钢板或冷轧钢板弯折后拼(焊)接而成，柜门关闭时防护等级不低于GB 4208中IP4X，柜门打开时防护等级不低于IP2XC。
2. 充气柜技术参数符合DL/T 728 、DL/T791 的规定，并满足以下条件：2.1 SF 6气体应符合GB/T 12022的规定。
2.2气箱箱体采用厚度>3.0mm的S304不锈钢板折弯后焊接而成，气箱防护等级满足GB4208 规定的IP67要求。
SE气体作为灭弧介质的气箱能耐受正常工作和瞬态故障的压力，不破损。
3. 功能隔室技术要求3.1 环网柜具有高压室和电缆室、控制仪表室与自动化单元等金属封闭的独立隔室。
3.2 各隔室结构设计上满足正常使用条件和限制隔室内部电弧影响的要求，并能防止因本身缺陷、异常使用条件或误操作导致的电弧伤及工作人员，能限制电弧的燃烧范围，环网柜设有防止人为造成内部故障的措施。
环网柜技术协议
10kV二进四岀户外环网柜技术协议书第1部分：环网柜通用技术1.通用技术：1.1环网柜的设计保证设备运维、检修试验、带电状态的确定、连接电缆的故障定位等操作能安全进行。
1.2环网柜的设计能在允许的基础误差和热胀冷缩的热效应下不致影响设备所保证的性能，并满足与其他设备连接的要求，与结构相同的可移开部件和元件在机械和电气上有互换性。
1.3环网柜配置带电显示器，满足验电、核相的要求。
高压带电显示装置的显示器接线端子对地和端子之间应能承受2000V/1min 的工频耐压。
传感器电压抽取端及引线对地应能承受2000V/1min的工频耐压。
感应式带电显示装置，其传感器与带电部位保持125mm以上空气净距要求。
1.4对最小空气间隙的要求：a)单纯以空气作为绝缘介质的环网柜，相间和相对地的最小空气间隙满足：12kV 相间和相对地125mm带电体至门155mmb)以空气和绝缘隔板组成的复合绝缘作为绝缘介质的环网柜，绝缘隔板选用耐电弧、耐高温、阻燃、低毒、不吸潮且具有优良机械强度和电气绝缘性能的材料。
带电体与绝缘板之间的最小空气间隙满足：对12kV设备不小于30mm1.5环网柜设备设置有泄压通道。
1.6环网柜的柜体采用》2mm的敷铝锌钢板或冷轧钢板弯折后拼(焊)接而成，柜门关闭时防护等级不低于GB 4208中IP4X，柜门打开时防护等级不低于IP2XC。
2.充气柜技术参数符合DL/T 728 、DL/T791 的规定，并满足以下条件：2.1SF 6气体应符合GB/T 12022的规定。
2.2气箱箱体采用厚度》3.0mm的S304不锈钢板折弯后焊接而成，气箱防护等级满足GB4208 规定的IP67要求。
SE气体作为灭弧介质的气箱能耐受正常工作和瞬态故障的压力，不破损。
3.功能隔室技术要求3.1环网柜具有高压室和电缆室、控制仪表室与自动化单元等金属封闭的独立隔室。
3.2各隔室结构设计上满足正常使用条件和限制隔室内部电弧影响的要求，并能防止因本身缺陷、异常使用条件或误操作导致的电弧伤及工作人员，能限制电弧的燃烧范围，环网柜设有防止人为造成内部故障的措施。
环网柜接电协议书范文范本下载
环网柜接电协议书范文范本下载甲方（供电方）：_____________________地址：_____________________法定代表人：_____________________联系电话：_____________________乙方（用电方）：_____________________地址：_____________________法定代表人：_____________________联系电话：_____________________鉴于甲方为合法的电力供应企业，乙方为合法的电力使用企业，双方本着平等互利的原则，就乙方使用甲方提供的电力资源达成如下协议：第一条定义1.1 “环网柜”指由甲方提供的电力供应设备，用于乙方的电力接入。
1.2 “接电”指乙方将电力使用设备与甲方提供的环网柜进行连接，以实现电力供应。
1.3 “接电日期”指甲方开始向乙方供应电力的日期。
1.4 “用电地址”指乙方用电的具体位置，即本协议第二条所列地址。
第二条用电地址及用电性质2.1 乙方用电地址为：_____________________2.2 乙方用电性质为：_____________________2.3 乙方保证用电地址及用电性质的真实性、合法性，并承诺不擅自改变用电性质。
第三条接电条件3.1 甲方负责提供符合国家标准的环网柜，并确保其安全、可靠。
3.2 乙方负责提供符合国家标准的用电设备，并确保其安全、可靠。
3.3 乙方应按照甲方的要求，完成用电设备的安装、调试，并经甲方验收合格后方可接电。
第四条接电程序4.1 乙方应提前____日向甲方提出接电申请，并提供必要的用电资料。
4.2 甲方在接到乙方申请后____日内完成审核，并通知乙方接电时间。
4.3 乙方应在接电日期前完成用电设备的准备工作，并通知甲方进行接电。
4.4 甲方在接电当日完成接电工作，并出具接电证明。
第五条用电计量与电费结算5.1 甲方负责安装用电计量装置，并保证其准确、可靠。
环网柜施工合同(2篇)
第1篇甲方（以下简称“甲方”）：____________________________乙方（以下简称“乙方”）：____________________________鉴于甲方需在____________________________（以下称“施工地点”）建设环网柜，乙方具备环网柜施工资质，双方本着平等互利的原则，经友好协商，达成如下协议：一、工程概况1.1 工程名称：____________________________1.2 工程地点：____________________________1.3 工程内容：环网柜的安装、调试、验收等。
1.4 工程规模：____________________________1.5 工程工期：____________________________二、合同双方的权利和义务2.1 甲方权利和义务：（1）甲方负责提供环网柜施工所需场地、水电、通信等基础设施；（2）甲方负责办理环网柜施工所需的相关审批手续；（3）甲方负责对乙方提供的环网柜进行验收，确保其符合国家标准；（4）甲方负责按照合同约定支付工程款。
2.2 乙方权利和义务：（1）乙方负责环网柜的安装、调试、验收等工作；（2）乙方确保环网柜的质量符合国家标准；（3）乙方按照甲方要求，及时完成环网柜的施工；（4）乙方负责环网柜的售后服务，包括保修期内的问题处理。
三、工程款及支付方式3.1 工程款总额：人民币____________________________元整。
3.2 工程款支付方式：（1）开工前支付工程款总额的30%；（2）工程进度达到50%时支付工程款总额的30%；（3）工程进度达到80%时支付工程款总额的20%；（4）工程竣工验收合格后支付工程款总额的20%。
四、工期及延误责任4.1 工期：自合同签订之日起____________________________天完成环网柜的施工。
4.2 工期延误责任：（1）因乙方原因导致工期延误，乙方应承担相应的责任，包括但不限于赔偿甲方因此造成的损失；（2）因不可抗力导致工期延误，双方应协商解决，合理调整工期。
环网柜技术协议
环网柜技术协议一、协议目的本技术协议旨在确立环网柜的技术标准和规范，明确各方的权责，保障产品质量和工程进展顺利。
二、协议范围本技术协议适用于环网柜的设计、生产、安装和维护等全过程。
三、术语定义1. 环网柜：环网柜是市电和分布式电源实现相互接入的设备，具有智能调控、故障隔离与恢复、安全保护等功能。
2. 相关标准：各相关标准按照最新版本执行，包括（但不限于）国家标准、行业标准和企业标准。
3. 供方和需方：供方指提供环网柜产品及相关服务的一方；需方指购买环网柜产品及相关服务的一方。
4. 设计文件：环网柜设计方案、生产图纸、接线图、说明书等。
四、技术要求1. 设计和生产要求（1）环网柜的设计和生产应符合相关的标准要求，确保产品质量和安全性。
（2）环网柜内部的电气元件、连接器等关键部件应具备防火、防爆、防腐蚀等特性，提供长期可靠的运行保障。
（3）环网柜的结构应符合机械强度要求，并且易于安装和维护。
（4）环网柜的外观应美观大方，颜色可根据需方需求进行定制。
（5）环网柜应具备远程监测和控制的功能，方便对设备状态进行实时监控和故障处理。
2. 安装和调试要求（1）供方负责环网柜的安装和调试工作，需方提供合适的施工条件和配合。
（2）环网柜的安装完成后，供方应对设备进行全面的检查和试验，确保性能达到设计要求。
（3）供方应提供详细的操作手册和培训，确保需方能熟练操作环网柜并了解基本维护方法。
3. 维护和服务要求（1）供方应提供环网柜的维护保养服务，并确保及时响应和处理需方的报修请求。
（2）供方提供的维护服务应符合相关标准和需方要求。
（3）需方在使用环网柜过程中应按照供方提供的维护要求进行定期检查和维护，保证设备的正常运行。
（4）需方在进行环网柜维护时，应遵守相关操作规程和安全注意事项。
五、质量保证1. 环网柜的质量保证期为两年，自产品安装调试完毕之日起计算。
2. 在质量保证期内，供方对环网柜进行无条件的维修和更换。
3. 质量保证期过后，供方提供的维护服务按照相关合同约定执行。
2024年环网柜接电协议书模板
2024年环网柜接电协议书模板甲方（供电方）：_____地址：_____联系电话：_____法定代表人：_____职务：_____乙方（用电方）：_____地址：_____联系电话：_____法定代表人：_____职务：_____鉴于甲方为合法的电力供应商，乙方为合法的电力需求方，双方本着平等互利的原则，就乙方使用甲方提供的电力资源达成如下协议：第一条服务内容1.1 甲方同意按照本协议的规定向乙方提供电力供应服务。
1.2 乙方同意按照本协议的规定接受甲方提供的电力供应服务，并支付相应的费用。
第二条电力供应2.1 甲方应保证向乙方提供稳定、连续的电力供应，除非因不可抗力或乙方违约。
2.2 乙方应确保其用电设施符合国家相关标准，并负责维护和管理。
第三条用电计量与计费3.1 甲方将根据国家规定的电价标准和乙方的实际用电量进行计费。
3.2 乙方应在每月____日前支付上月电费，逾期支付的，应按日支付未付金额的____%作为滞纳金。
第四条双方的权利和义务4.1 甲方的权利和义务：4.1.1 甲方有权按照本协议约定收取电费。
4.1.2 甲方应保证电力供应的稳定性和安全性。
4.1.3 甲方应定期对供电设施进行检查和维护。
4.2 乙方的权利和义务：4.2.1 乙方有权按照本协议约定使用电力。
4.2.2 乙方应按时支付电费及相关费用。
4.2.3 乙方应确保用电安全，不得擅自改动用电设施。
第五条违约责任5.1 如甲方未能按照本协议约定提供电力供应，应赔偿乙方因此造成的直接损失。
5.2 如乙方未能按照本协议约定支付电费，甲方有权停止供电，并要求乙方支付违约金。
第六条协议的变更和解除6.1 本协议的任何变更和补充均需双方协商一致，并以书面形式确认。
6.2 任何一方均可在提前____个月书面通知对方的情况下解除本协议。
第七条不可抗力7.1 由于不可抗力导致任何一方不能履行或部分履行本协议的，该方不承担违约责任。
7.2 不可抗力事件结束后，双方应尽快恢复履行本协议。

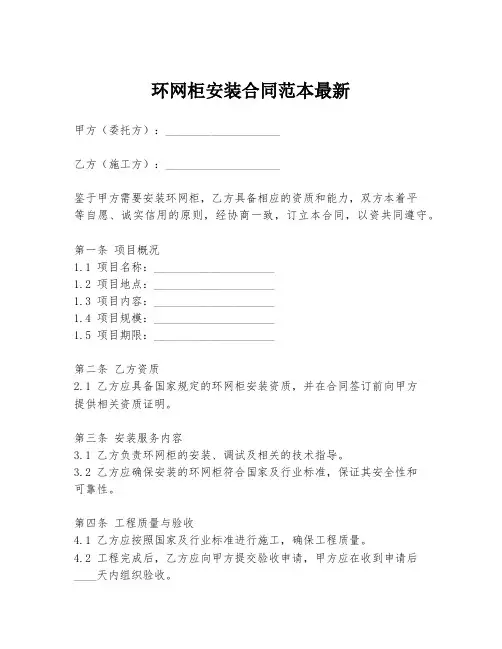

环网柜安装合同范本最新
环网柜安装合同范本最新甲方（委托方）：____________________乙方（施工方）：____________________鉴于甲方需要安装环网柜，乙方具备相应的资质和能力，双方本着平等自愿、诚实信用的原则，经协商一致，订立本合同，以资共同遵守。
第一条项目概况1.1 项目名称：_____________________1.2 项目地点：_____________________1.3 项目内容：_____________________1.4 项目规模：_____________________1.5 项目期限：_____________________第二条乙方资质2.1 乙方应具备国家规定的环网柜安装资质，并在合同签订前向甲方提供相关资质证明。
第三条安装服务内容3.1 乙方负责环网柜的安装、调试及相关的技术指导。
3.2 乙方应确保安装的环网柜符合国家及行业标准，保证其安全性和可靠性。
第四条工程质量与验收4.1 乙方应按照国家及行业标准进行施工，确保工程质量。
4.2 工程完成后，乙方应向甲方提交验收申请，甲方应在收到申请后____天内组织验收。
4.3 验收合格后，双方应签署验收合格证明。
第五条工程价款及支付方式5.1 工程总价款为人民币（大写）：______________________元整（￥______________________）。
5.2 付款方式：______________________。
5.3 付款时间：______________________。
第六条施工安全6.1 乙方应遵守国家安全生产法律法规，确保施工安全。
6.2 施工过程中发生的一切安全事故，由乙方负责处理并承担相应责任。
第七条违约责任7.1 任何一方违反本合同约定，应承担违约责任，并赔偿对方因此遭受的损失。
7.2 违约责任的具体承担方式，双方可另行协商确定。
第八条合同变更与解除8.1 合同一经签订，未经双方协商一致，任何一方不得擅自变更或解除。

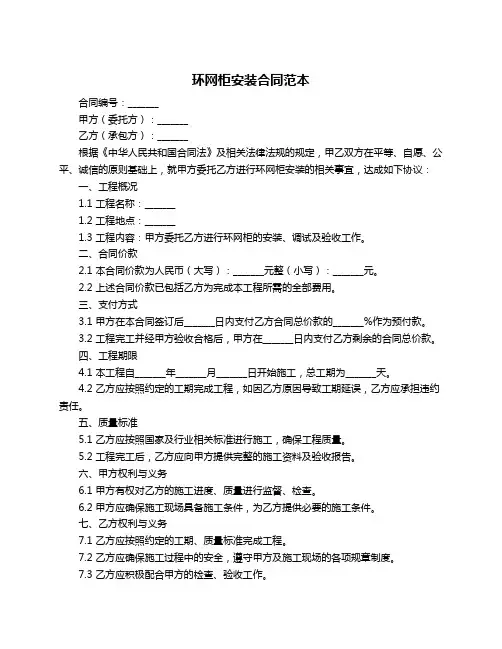

环网柜安装合同范本
环网柜安装合同范本合同编号：_______甲方（委托方）：_______乙方（承包方）：_______根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方在平等、自愿、公平、诚信的原则基础上，就甲方委托乙方进行环网柜安装的相关事宜，达成如下协议：一、工程概况1.1 工程名称：_______1.2 工程地点：_______1.3 工程内容：甲方委托乙方进行环网柜的安装、调试及验收工作。
二、合同价款2.1 本合同价款为人民币（大写）：_______元整（小写）：_______元。
2.2 上述合同价款已包括乙方为完成本工程所需的全部费用。
三、支付方式3.1 甲方在本合同签订后_______日内支付乙方合同总价款的_______%作为预付款。
3.2 工程完工并经甲方验收合格后，甲方在_______日内支付乙方剩余的合同总价款。
四、工程期限4.1 本工程自_______年_______月_______日开始施工，总工期为_______天。
4.2 乙方应按照约定的工期完成工程，如因乙方原因导致工期延误，乙方应承担违约责任。
五、质量标准5.1 乙方应按照国家及行业相关标准进行施工，确保工程质量。
5.2 工程完工后，乙方应向甲方提供完整的施工资料及验收报告。
六、甲方权利与义务6.1 甲方有权对乙方的施工进度、质量进行监督、检查。
6.2 甲方应确保施工现场具备施工条件，为乙方提供必要的施工条件。
七、乙方权利与义务7.1 乙方应按照约定的工期、质量标准完成工程。
7.2 乙方应确保施工过程中的安全，遵守甲方及施工现场的各项规章制度。
7.3 乙方应积极配合甲方的检查、验收工作。
八、违约责任8.1 任何一方违反本合同的约定，导致合同无法履行，应承担违约责任。
8.2 乙方逾期完工的，每逾期一日，应向甲方支付合同总价款_______%的违约金。
九、争议解决9.1 本合同的签订、履行、解释及争议解决均适用中华人民共和国法律。

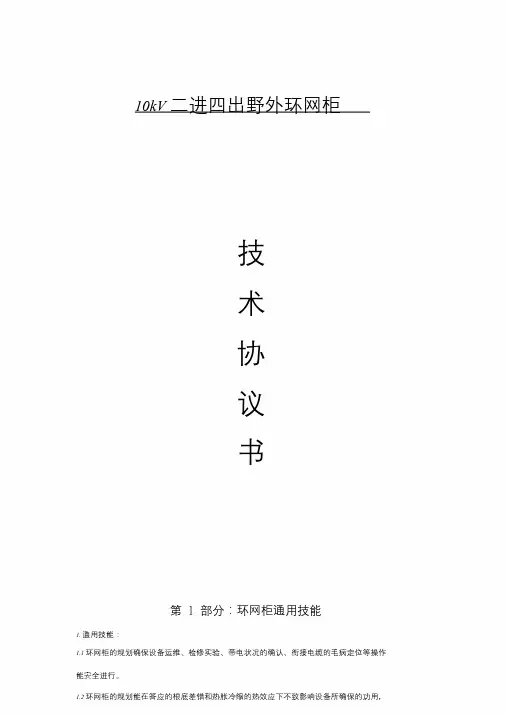

环网柜技术协议.doc
