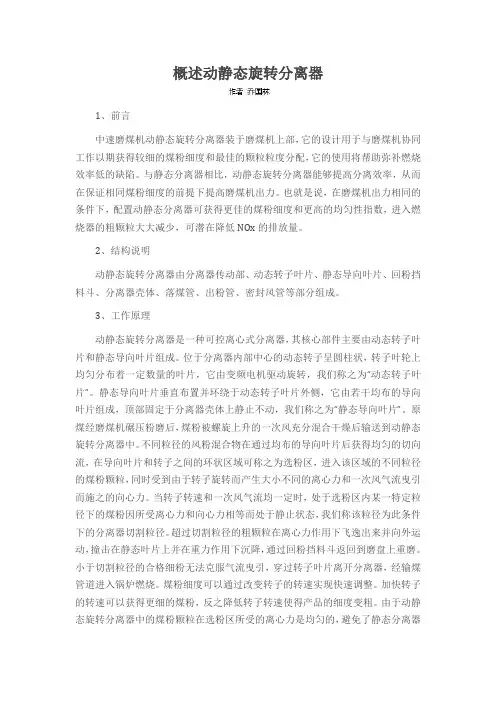

概述动静态旋转分离器1、前言中速磨煤机动静态旋转分离器装于磨煤机上部，它的设计用于与磨煤机协同工作以期获得较细的煤粉细度和最佳的颗粒粒度分配，它的使用将帮助弥补燃烧效率低的缺陷。
与静态分离器相比，动静态旋转分离器能够提高分离效率，从而在保证相同煤粉细度的前提下提高磨煤机出力。
也就是说，在磨煤机出力相同的条件下，配置动静态分离器可获得更佳的煤粉细度和更高的均匀性指数，进入燃烧器的粗颗粒大大减少，可潜在降低NOx的排放量。
2、结构说明动静态旋转分离器由分离器传动部、动态转子叶片、静态导向叶片、回粉挡料斗、分离器壳体、落煤管、出粉管、密封风管等部分组成。
3、工作原理动静态旋转分离器是一种可控离心式分离器，其核心部件主要由动态转子叶片和静态导向叶片组成。
位于分离器内部中心的动态转子呈圆柱状，转子叶轮上均匀分布着一定数量的叶片，它由变频电机驱动旋转，我们称之为“动态转子叶片”。
静态导向叶片垂直布置并环绕于动态转子叶片外侧，它由若干均布的导向叶片组成，顶部固定于分离器壳体上静止不动，我们称之为“静态导向叶片”。
原煤经磨煤机碾压粉磨后，煤粉被螺旋上升的一次风充分混合干燥后输送到动静态旋转分离器中。
不同粒径的风粉混合物在通过均布的导向叶片后获得均匀的切向流，在导向叶片和转子之间的环状区域可称之为选粉区，进入该区域的不同粒径的煤粉颗粒，同时受到由于转子旋转而产生大小不同的离心力和一次风气流曳引而施之的向心力。
当转子转速和一次风气流均一定时，处于选粉区内某一特定粒径下的煤粉因所受离心力和向心力相等而处于静止状态，我们称该粒径为此条件下的分离器切割粒径。
超过切割粒径的粗颗粒在离心力作用下飞逸出来并向外运动，撞击在静态叶片上并在重力作用下沉降，通过回粉挡料斗返回到磨盘上重磨。
小于切割粒径的合格细粉无法克服气流曳引，穿过转子叶片离开分离器，经输煤管道进入锅炉燃烧。
煤粉细度可以通过改变转子的转速实现快速调整。
加快转子的转速可以获得更细的煤粉，反之降低转子转速使得产品的细度变粗。

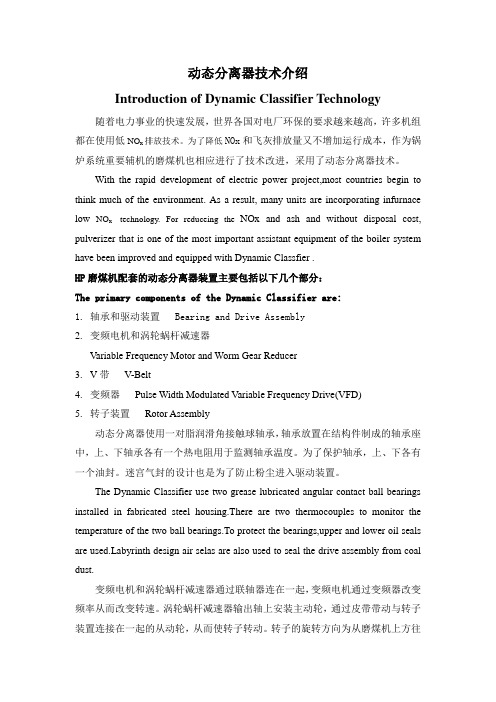

动态分离器技术介绍Introduction of Dynamic Classifier Technology 随着电力事业的快速发展，世界各国对电厂环保的要求越来越高，许多机组都在使用低NO x排放技术。
为了降低NOx和飞灰排放量又不增加运行成本，作为锅炉系统重要辅机的磨煤机也相应进行了技术改进，采用了动态分离器技术。
With the rapid development of electric power project,most countries begin to think much of the environment. As a result, many units are incorporating infurnace low NO x technology. For reduceing the NOx and ash and without disposal cost, pulverizer that is one of the most important assistant equipment of the boiler system have been improved and equipped with Dynamic Classfier .HP磨煤机配套的动态分离器装置主要包括以下几个部分：The primary components of the Dynamic Classifier are:1.轴承和驱动装置 Bearing and Drive Assembly2.变频电机和涡轮蜗杆减速器Variable Frequency Motor and Worm Gear Reducer3.V带V-Belt4.变频器Pulse Width Modulated Variable Frequency Drive(VFD)5.转子装置Rotor Assembly动态分离器使用一对脂润滑角接触球轴承，轴承放置在结构件制成的轴承座中，上、下轴承各有一个热电阻用于监测轴承温度。

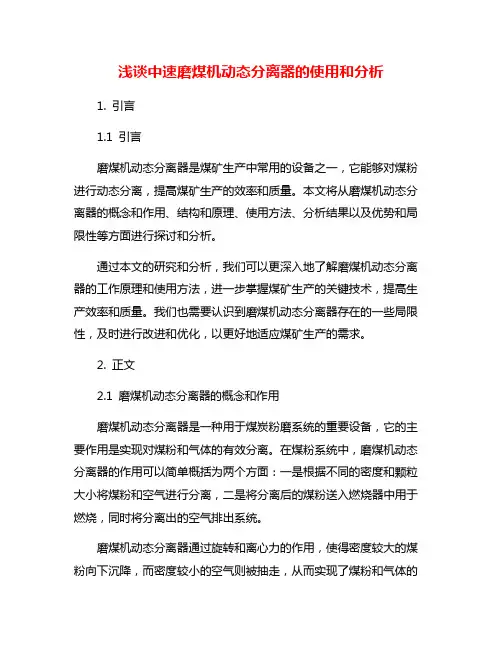

浅谈中速磨煤机动态分离器的使用和分析1. 引言1.1 引言磨煤机动态分离器是煤矿生产中常用的设备之一，它能够对煤粉进行动态分离，提高煤矿生产的效率和质量。
本文将从磨煤机动态分离器的概念和作用、结构和原理、使用方法、分析结果以及优势和局限性等方面进行探讨和分析。
通过本文的研究和分析，我们可以更深入地了解磨煤机动态分离器的工作原理和使用方法，进一步掌握煤矿生产的关键技术，提高生产效率和质量。
我们也需要认识到磨煤机动态分离器存在的一些局限性，及时进行改进和优化，以更好地适应煤矿生产的需求。
2. 正文2.1 磨煤机动态分离器的概念和作用磨煤机动态分离器是一种用于煤炭粉磨系统的重要设备，它的主要作用是实现对煤粉和气体的有效分离。
在煤粉系统中，磨煤机动态分离器的作用可以简单概括为两个方面：一是根据不同的密度和颗粒大小将煤粉和空气进行分离，二是将分离后的煤粉送入燃烧器中用于燃烧，同时将分离出的空气排出系统。
磨煤机动态分离器通过旋转和离心力的作用，使得密度较大的煤粉向下沉降，而密度较小的空气则被抽走，从而实现了煤粉和气体的有效分离。
磨煤机动态分离器还可以根据需要调节煤粉和空气的比例，确保燃烧器获得适量的燃料和氧气，从而保证燃烧效果的稳定和高效。
磨煤机动态分离器在煤炭粉磨系统中起着至关重要的作用，它不仅可以提高煤粉的利用率和燃烧效率，还可以减少系统的能耗和环境污染，因此被广泛应用于各种燃煤锅炉和工业煤粉系统中。
【字数：227】2.2 磨煤机动态分离器的结构和原理磨煤机动态分离器是煤粉制备系统中的重要设备，其主要作用是将磨煤机产生的颗粒物料与气流进行有效分离，同时实现煤粉的细度调控。
该设备通常由筛管、旋转分离分级器、进气管和出气管等部分组成。
在磨煤机动态分离器中，气流和颗粒物料进入筛管后，受到离心力的作用，在高速旋转的分离分级器内形成旋流运动。
在旋流作用下，粗颗粒物料受到离心力作用被分离出来，而细颗粒物料随着气流进入集尘器进行进一步的过滤和分离。
动态分离器技术介绍Introduction of Dynamic Classifier Technology 随着电力事业的快速发展，世界各国对电厂环保的要求越来越高，许多机组都在使用低NO x排放技术。
为了降低NOx和飞灰排放量又不增加运行成本，作为锅炉系统重要辅机的磨煤机也相应进行了技术改进，采用了动态分离器技术。
With the rapid development of electric power project,most countries begin to think much of the environment. As a result, many units are incorporating infurnace low NO x technology. For reduceing the NOx and ash and without disposal cost, pulverizer that is one of the most important assistant equipment of the boiler system have been improved and equipped with Dynamic Classfier .HP磨煤机配套的动态分离器装置主要包括以下几个部分：The primary components of the Dynamic Classifier are:1.轴承和驱动装置 Bearing and Drive Assembly2.变频电机和涡轮蜗杆减速器Variable Frequency Motor and Worm Gear Reducer3.V带V-Belt4.变频器Pulse Width Modulated Variable Frequency Drive(VFD)5.转子装置Rotor Assembly动态分离器使用一对脂润滑角接触球轴承，轴承放置在结构件制成的轴承座中，上、下轴承各有一个热电阻用于监测轴承温度。
