磨煤机演示版

  • 格式：ppt
  • 大小：7.32 MB
  • 文档页数：57

下载文档原格式

  / 57

合集下载

双进双出磨煤机工作流程PPT课件( 21页)

双进双出磨煤机工作流程PPT课件( 21页)

清扫风
由于分离器出口PC管较长， 为防止磨煤机PC管内存粉 自燃爆破，本系统还设有 PC管清扫风系统，取自磨 煤机冷风门前。
电子称重式给煤机结构
进料口 张紧滚筒 张紧螺杆
称重托滚
断煤信号挡板
支承跨托称滚重校块 驱动滚筒 皮带清洁刮板
给煤皮带 张紧链轮 密封风口
负荷传感器 清洁刮板链
张力滚筒
出料口 驱动链轮
筒体
细粉经一 次风管去 燃烧器
细粉经一 次风管 去燃烧器
二次分 离的粗
粉
一次分离 的粗粉
二次分离 的粗粉
煤粉的分离过程一次分离
的粗粉
粗粉经回粉管 回磨机再磨
来自磨机的 原煤粉
分 离 器 外 观
折向门
折向门的开度调节 折向门轴 手柄
分离器组件
折向门
内锥体内壁的防磨 瓷片
内锥体
内锥体支架 内锥体检修人孔
两个称重托滚之 间称为给煤机的
称重跨距
重力传感器送出 称重跨距上的煤
的重量G
速度探头输出给 煤机的转速值V
转速与重量的乘积 得出给煤的重量表
示为：B=G×V
磨煤机中空轴处流程
一次风
排出的粉 落入的煤
落煤管 出粉口
螺旋绞刀 一次风管
辐条
端部磨支撑煤轴 机中空密轴封结风小构室
中空圆管 料位管接口
主轴承
•
5、人生每天都要笑，生活的下一秒发生什么，我们谁也不知道。所以，放下心里的纠结，放下脑中的烦恼，放下生活的不愉快，活在当下。人生喜怒哀乐，百般形态，不如在心里全部淡然处之，轻轻一笑，让心更自在，生命更恒久。积极者相信只有推动自己才能推动世界，只要推动自己就能推动世界。
•

磨煤机动态分离器PPT演示课件

磨煤机动态分离器PPT演示课件

7 华电望亭发电有限公司#14锅炉型中速磨煤机动静组合旋转分离器（EPC） 300MW
8
大唐广东潮州发电厂#1锅炉HP1003中速磨煤机动静态分离器
600MW
9
华电哈尔滨热电有限公司#8锅炉双进双出磨煤机动静组合旋转分离器 （EPC）
300MW
10
河北大唐国际王滩发电有限责任公司#1锅炉型中速磨煤机动静组合旋转分 离器（EPC）
600MW
11 华能辛店发电有限公司#5锅炉A磨双进双出磨煤机动静态分离器改造（EPC） 300MW
12 华电内蒙包头热电有限公司#1锅炉中速磨煤机动静态分离器改造（EPC） 600MW
13
大唐贵州发耳发电厂#1锅炉中速磨煤机动静态分离器（EPC）
600MW
14 华能辛店发电有限公司#6锅炉A磨双进双出磨煤机动静态分离器改造（EPC） 300MW
二.磨煤机分离器技术概述
分离器的作用
分离粗细粉，为锅炉提供合格的煤粉。 其性能影响到磨煤机出力、煤粉细度、 煤 粉均匀性、各粉管之间的分配均匀性。
分离器的种类
静态分离器： 静态分离器、蜗壳式分离器
动静组合式分离器
7
静态分离器
山西漳泽电力股份有限公司 同煤电力能源有限公司
顶封 外锥体
静叶片 内锥体
是
ZGM123G 中速磨煤机
是
BBD4060B 双进双出磨煤机
是
ZGM113K 中速磨煤机
是
ZGM113N 中速磨煤机
是
BBD4060Bቤተ መጻሕፍቲ ባይዱ双进双出磨煤机
是
BBD4060B 双进双出磨煤机
是
RP1003
中速磨煤机
是
BBD4060B 双进双出磨煤机

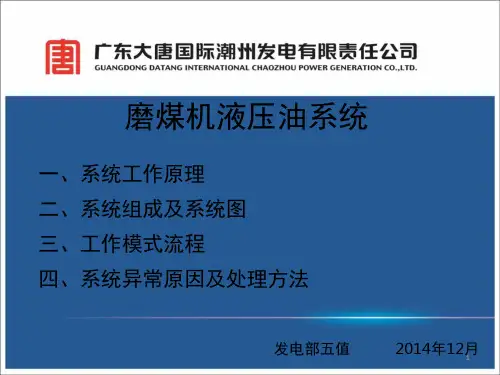

磨煤机液压油系统演示幻灯片

磨煤机液压油系统演示幻灯片
2、升降磨辊的区别为：磨辊液压油缸进、回油方向不同。两种模式下，液 动换向阀打开，隔绝液压油缸回油直接回液压油箱的管路，然后通过升降磨辊 电磁阀来控制。升磨辊时，液压油从液压油缸下部进入，利用液压油压力，将 磨辊顶升上去，而降磨辊则刚好相反，液压油从油缸上部进入，利用液压油压 力降磨辊压降下来。
15
液 压 油 缸
液 动 换 向 阀
磨 煤 机 液 压 油 系 统 图
4
定升
蓄 能 器
比 例 溢 流 电 磁 阀
/ / /
变降关 加磨开 载辊电 换电磁 向磁换 电换向 磁向阀
双 筒 进 油 滤 油
阀阀
器
液 压 油 泵
磨煤机液压油就地实物图5ຫໍສະໝຸດ 液动液换
液 压 油
压 油 缸
向 阀
缸
蓄
能
器
磨煤机液压油就地实物图
系统不起压的原因及处理方法
#4机最近发生了几次F磨液压油系统不起压的事故，由上面的流程图中我 们可以判断有以下几种可能：
1、液动换向电磁阀误动作或故障 2、变加载工况下比例溢流电磁阀故障 3、定加载情况下溢流阀失灵 4、流量控制阀故障 5、液压油系统管路漏油 6、液压油泵出力不正常
16
1、及时关闭液动换向电磁阀，若不能关闭。倒磨并通知热工更换电磁阀。 事故处理方法：
磨煤机液压油系统工作原理示意简图
2
系统组成及系统图
ZGM113G磨煤机液压油系统主要由电 动机、齿轮泵、比例溢流阀、溢流阀、换 向阀、流量控制阀、单向阀、冷却器、过 滤器、压力变送器等及油缸蓄能器组等组 成。
3
比例溢流电磁阀 定/变加载电磁换向阀
升/降磨辊电磁换向阀 关/开液动换向电磁阀
双筒进油过滤器

中速磨煤机优秀课件

中速磨煤机优秀课件
逐渐降低负荷到最小给煤机速度。最小给煤机速度应用手动方 式操作才干到达，给煤机每次降低10%给煤量。进一步降低给 煤量之前，在每一被减旳给煤量运营时，磨煤机出口温度应回 复到调定值，不允许出口温度超出调定值11℃，磨煤机通风量 应维持自动控制。为确保煤流引燃旳稳定性，务必备有辅助引 燃能源。
到达最低给煤速度时，关闭热风截止闸门以降低磨煤机出口温 度。而冷风挡板应自动打开100%。
出来旳风粉混合物经过文丘利，在此首先浓缩， 然后扩大使得每根煤粉管中风粉分配均匀。煤粉 管把风粉混合物引入炉膛进行燃烧。
磨煤机内部风粉流程
磨煤机操作中旳异常现象
煤旳溢出量过多——这是一种危险旳情况。因为煤会堵塞 石子煤排出，在侧机体内堆积起来造成磨煤机着火旳很大 隐患。
磨煤机在出口温度低于要求值下连续运营——这是一种危 险旳工况，因为煤不能取得充分旳干燥以致吸附在磨煤机 内部和煤粉管中，使煤粉管堵塞以及造成磨煤机/煤粉管着 火。
磨煤机在通风量高于要求值旳工况下运营——这是一种较 差旳工况。因为通风量较高使得煤粉管道和磨煤机内部磨 损加速，同步可能降低煤粉细度。
磨煤机操作中旳异常现象
磨煤机在石子煤排出口闸门关闭旳情况下运营—— 这是一种危险旳工况。因为这么会阻止杂物旳排出。 在闸板关闭一段时间之后，正常排出旳杂物会积存 在侧机体里。刮板装置会产生严重旳损坏。
磨煤机在出口温度高于要求值旳工况下运营——这是一种 危险旳工况，因为高出口温度驱使挥发份从煤中逸出，从 而增长了燃料着火旳潜在可能性。假如磨煤机出口温度升 高到不小于要求值11℃控制系统应自动关闭热风截止门 （参见磨煤机着火章节）。磨煤机出口温度要求值是根据 各个不同煤种而定。
磨煤机在通风量低于要求值旳工况下运营——这是一种危 险旳工况。因为煤粉管里旳输送速度过低会使煤粉沉积， 这种情况造成煤粉管道堵塞着火。

双进双出磨煤机工作流程21页PPT

双进双出磨煤机工作流程21页PPT

THE END
谢谢
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
两个称重托滚之 间称为给煤机的
称重跨距
重力传感器送出 称重跨距上的煤
的重量G
速度探头输出给 煤机的转速值V
转速与重量的乘积 得出给煤的重量表
示为：B=G×V
磨煤机中空轴处流程
一次风
排出的粉 落入的煤
落煤管 出粉口
螺旋绞刀 一次风管
辐条
端部磨支撑煤轴 机中空密轴封结风小构室
中空圆管 料位管接口
主轴承
双进双出磨煤机工作流程
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
PC管清 扫风
负荷 风门
一次风 总门
清扫风 挡板
热风
负荷风
用来调节磨煤机出力的那部 分一次风叫做负荷风
负荷风从磨煤机的两端进入磨煤机筒体 来携带煤粉，负荷风量的大小决定从磨
煤机中吹出的煤粉的多少。
用来调节负荷风量的调节挡板叫 做负荷风调节挡板（负荷风门）
旁路风
一二进中旁的、、入除路落干当磨负风煤磨燥分低旁煤荷进管煤从负路即机风给入同机荷风为的以煤混原筒时的旁机一外通作料煤体路落过用次的箱一内风下调：风那经起。的整总一下进原该量部面入煤风

磨煤机动态分离器PPT演示课件

磨煤机动态分离器PPT演示课件

（3）提高磨煤机的性能
相同煤粉细度条件下 ，磨煤机的出力提高8-10%以上
相同出力条件下 ，磨煤机出口煤粉细度可下降3-5%以上
相同出力、相同细度条件下 ，磨煤机主电机电流下降 5-8%
（4）运行调整方便
13
山西漳泽电力股份有限公司 同煤电力能源有限公司
五.磨煤机分离器技术实施方案
钢球磨煤机动静组合式分离器 改造方案图
机组 容量 (MW) 630MW
630MW
300MW
4 华电望亭发电有限公司#11锅炉型中速磨煤机动静组合旋转分离器（EPC） 300MW
5
华电贵州大方发电有限公司#4锅炉双进双出磨煤机动静组合旋转分离器 （EPC）
300MW
6 华电扬州发电有限公司#6锅炉中速磨煤机动静组合旋转分离器（EPC） 300MW
山西漳泽电力股份有限公司 同煤电力能源有限公司
制粉系统磨煤机 动态分离器改造技术
1
山西漳泽电力股份有限公司 同煤电力能源有限公司
一.磨煤机概述 二.磨煤机分离器技术概述 三.磨煤机动静组合旋转分离器技术概述 四.磨煤机静态分离器与动静组合式分离器性能对比 五.磨煤机分离器技术实施方案 六.技术应用情况及产业化情况 七.典型用户及投资效益
3
山西漳泽电力股份有限公司 同煤电力能源有限公司
（1）低速磨煤机
单进单出钢球磨煤机
双进双出钢球磨煤机
4
山西漳泽电力股份有限公司 同煤电力能源有限公司
（2）中速磨煤机
MPS/ZGM系列示意图 HP中速磨示意图
5
山西漳泽电力股份有限公司 同煤电力能源有限公司
（3）高速磨煤机
风扇磨煤机示意图
6
山西漳泽电力股份有限公司 同煤电力能源有限公司

BBD4060双进双出磨煤机ppt课件

主传动通过主电机经主减速机驱动小齿轮传动轴，小齿轮与 固定在磨机筒体上的大齿轮啮合来驱动筒体旋转。
慢驱动装置由制动电动机经过行星减速机，再经过手动切换 的斜齿离合器与主电机相连，单向驱动和制动。电动机制动状 态需人工设置（参见行星减速机制动电动机标识）。
18
3.6 混煤箱 混煤箱的作用在于对原煤进行良好预烘干。为了防止锈蚀，混 煤箱的部分钢板采用不锈钢制作。 3.7 加球装置 加球装置由进球斗、承球器、上下闸阀及管道组成。由于结构 上采取了特殊措施，可使磨机实现不停机加球。随时补充磨内 钢球消耗，可使磨机发挥最佳的粉磨能力。在加球管路中焊有 φ36钢棒，用于减缓钢球下落速度。加球时必须按下列步骤进行： 上闸阀打开，下闸阀关闭，从加球口将钢球倒入承球器；然后 上闸阀关闭，下闸阀渐渐打开，钢球通过落球管进入输送器体 与原煤一起由螺旋推进器送入磨内。这样，保证磨内钢球量始 终处于一个基本恒定值，使磨机发挥最佳的粉磨能力。
磨煤机煤位测量装置采用压差测量，用于监测磨内的煤位， 并通过煤位信号来控制给煤机的给煤量。压差测量装置用于磨 内煤位在一定高度范围内的煤位控制，在磨机正常运转时使用。 压差测量装置气源采用由用户提供的仪表压缩空气，并对所有 测量管路（从压差控制柜到磨内压差探管）进行保压试验。 12. 磨煤机还配有如下装置
11
3.2.2 热风盒 热风盒安装在螺旋输送器体端面，通过螺栓与螺旋输送器体
联接，从一次风管中来的一次热风通过热风盒、螺旋推进器中 部的中心管进入筒体内。螺旋推进器的主轴延伸到热风盒的外 侧，固定在热风盒轴承座上。热风盒上开有密封风、消防蒸汽 接口。
12
3.2.3 螺旋推进器 螺旋推进器中部是中心管，外部由四根螺旋叶片通过拉链焊
顶起装置、筛球装置、密封风机装置等。

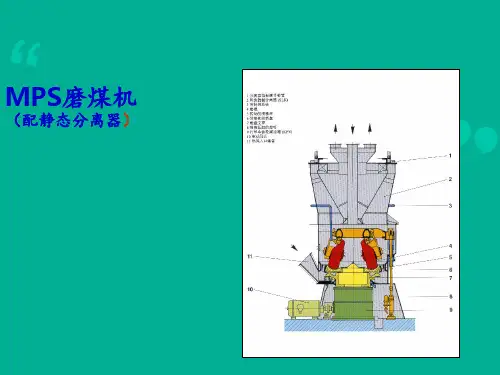

MPS中速磨煤机技术(PPT)

磨好的煤粉进入磨煤机上部的分离器后，满足细度要求的合格煤粉 被选出，较粗的煤粉通过分离器下部返料斗落回磨盘重新碾磨。
原煤中铁块、矸石等不可破碎物通过喷嘴环落入下部的热风室内， 借助于固定在磨盘座上的刮板机构把异物排至磨机外部。
MPS280 磨 煤 机 在国电泰州电厂 2X1000MW 机 组稳定运行
在磨煤机紧急停机后，为防止煤粉自燃， 磨辊可被提升，驱动主电机，大部分磨内 废料通过喷嘴环及刮板被自动排放到下部 石子煤箱，实现自动清扫。
MPS磨煤机主要结构特点
—有一定倾角的高耐磨性旋转喷嘴 环
旋转喷嘴环能使磨内气流分配更加均匀，降低 通风阻力和磨内部件的磨损。
新型式的旋转喷嘴环由原竖直型改为带有一定 倾角的结构型式。优点是增加煤粉分离效果， 进一步降低磨内阻力和磨损。倾角设计使较重 的煤粒在磨盘上方就能失去动量并直接回到磨 盘上重磨，增加了磨内的一级分离，减少磨内 循环倍率，从而有效地降低了通风阻力和磨损。
喷嘴动环采用高锰钢耐磨材料，使用寿命显著 提高 。
MPS磨煤机主要结构特点
—下架体密封环
针对各电厂中速磨煤机出现的下架体传动部位易泄漏煤 粉问题，我公司开发了吹扫式下架体密封环结构，取得了 非常满意的使用效果，密封可靠性大大增强。
在通入密封风的密封装置下部采用三道炭精密封环结构， 该结构可实现体外拆装。在第一道密封环与下二道密封环 之间设有小的密封风腔，由于存在压差，可有效吹扫第一 道密封环，保护下二道密封环，提高炭精密封环的使用寿 命。
据。
具有磨制各种物料 立磨经验
我公司具有各类磨制 水泥生料、熟料立磨和磨制矿 渣及烟气脱硫超细立磨（碾磨 比 压 达 1200kN/m2 、 细 度 比 表 面 积 >420m2/kg ） 服 务 领 域 、 品种、运行数量国内领先，具 有全面磨制各种物料立磨经验。

磨煤机设备介绍PPT课件

• 大的煤块和难以研磨的煤矸石等在离心力的作用 下被甩到磨环的最外缘到石子煤盘，经石子煤刮 板刮到石子煤收集箱，定期排放出去。
最佳工作转速通过磨煤机性能试验确定。 6MPa以上或其它介质对泵的清扫 噪音比钢球磨小，有益于职工身心健康。 中位均不得电：油循环清洁 为防止磨内含尘热风排出影响减速机及现场环境，在下架体上装有密封环。 ·磨煤机高度降低，占地面积小，便于在锅炉房内的布置，金属用量少，投资费用小。 即磨环上面，在驱动的牵引下，磨盘转动，带动原煤和磨盘转动，磨辊在加压装置加压下，对原煤进行碾磨。 我厂六套制粉系统为中速辊式磨正压直吹式，每台磨煤机对应前、后墙同一层燃烧器。 分离器油温≥90℃报警，分离器油池油位为重点检查项目，拧开螺栓，通过油标尺可以检查油位、油质情况。 右位YV1得电：升起磨辊 磨辊轴承的寿命主要取决于润滑条件。 剩下的风粉经动态分离器分离后，到八只煤粉出口管送到燃烧器中燃烧。 注：磨辊抬到位后，检修需要，为了使磨辊保持在抬起位置而不会因磨辊自重而下降，此时，应使YV1失电， YV4可靠得电。 为消除不同温度和不同压力下产生的不利影响，辊轴端部装有通风过滤器。 磨辊是磨机的核心部件。 磨辊油温引接线从此管路经过 磨辊与加压架的连接、磨辊密封管路 该中速磨的元件易磨损，不宜磨硬煤和灰分水分较大的煤，对进入磨的铁块，木块等杂质较敏感，易引起振动. 磨辊是磨机的核心部件。 废料刮板固定于磨盘支座上，并通过排出口将废料排到石子煤箱。
使其中一个处于最低位置，在此处 进行旧油排放，通过顶部平行两个 进行磨辊注油，磨辊油位过高易渗 漏油，停磨检修应检查此处是否紧 固良好，谨防此处漏油
磨辊加油和油位检测处
拧下螺母，通过油标尺可 以检查磨辊内油位是否正 常，判断是否加油。
磨辊
辊支架与加压 架的连接处

磨煤机PPT课件

3、风环气流速度：合理的风环气流速度应能保证一定煤粉 细度下的磨煤出力，并减少石子煤的排放量。
4、碾磨压力：碾磨件上的平均载荷称碾磨压力。运行中要 求碾磨压力保持一定，因此需随时进行调整。
5、燃料性质：中速磨煤机主要靠碾压方式磨煤，因此一般 适于磨制原煤水分Mar＜12%的煤。为了减轻磨损，延长 碾磨件的寿命，并保证一定的煤粉细度，中速磨煤机一般 适合磨制烟煤及贫煤。
五、中速磨煤机特点
1、优点 （1）启动迅速，调节灵活； （2）磨煤电耗低； （3）结构紧凑； （4）金属磨损量小； （5）运行时噪音小； （6）空载功率小，适宜变负荷运行，煤粉均匀性指数高。 2、中速磨存在问题 （1）对杂质敏感； （2）结构复杂； （3）不能磨制磨损指数高的煤种； （4）要求水分低(外在水分≤15%)； （5）磨煤部件易磨损，须严格地定期检修。

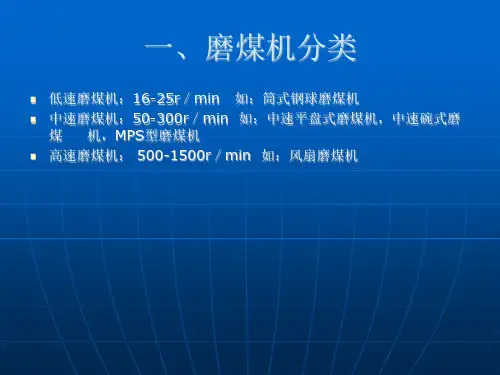

一、磨煤机分类
低速磨煤机：16-25r／min 如：筒式钢球磨煤机 中速磨煤机：50-300r／min 如：中速平盘式磨煤机，中速碗式磨
煤 机，MPS型磨煤机 高速磨煤机： 500-1500r／min 如：风扇磨煤机
二、中速磨煤机工作原理
1、工作原理 挤压、碾磨
原煤从中心的顶部进入磨煤机，落在磨盘的中心位置，在磨盘旋转的 作用下，甩向四周。原煤在经过磨盘的时候被破碎。煤粉被甩向风环处。在 热 风的作用下，煤粉被烘干，并被带到煤粉分离器被分离。合格的煤粉流出磨 煤机，进入炉膛燃烧。被分离出来的不合格煤粉返回磨煤机继续碾磨。
2、中速磨煤机分类
⑴平盘磨煤机 ⑵碗式磨煤机
⑶MPS型磨煤机
3、中速磨煤机结构组成
驱动装置 碾磨部件 干燥分离空间 煤粉分离和分配装置
ቤተ መጻሕፍቲ ባይዱ、MPS中速磨结构
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PPT文档演模板
磨煤机演示版
磨煤机常见故障及原因
7、 石子煤排量过多 一、磨煤机启动或急停磨时，过多的石子煤属正常情况 二、媒质较次，更换较好煤种 三、运行后期，磨辊、衬瓦、喷嘴磨损严重 四、运行时磨出力增加过快，一次风量偏少，即风煤比失调 8、 关断门关不严 一、关断门密封面磨损，修理密封面 二、关断门关闭时卡有物体，清除杂物 9、迷宫密封处漏一次风 一、密封风量不够，检查密封风机 二、迷宫磨损，更换迷宫密封
基础框架 基础框架包括减速器基础框架、电机底座框架、电
机中间垫座，各框架埋在混凝土中，并和混凝土形成一 个刚性整体。 底座
底座由底座壳体、锚固座、液压关断门、排渣箱组 成。底座下部埋在基础中（深80mm），内部容纳减速器 上部及一次风室，它和一次风管道连接。一次风管来的 一次风通过风室进入磨内。 机壳
•密封风管
• 由密封风机来的密封风分两路，一路到密封风室，通过迷 宫时对转动的传动盘进行密封，防止一次风泄漏；另一路则 分成三个部分到达三个磨辊，密封磨辊油封
•分离器
• 它是离心式分离器，作用是将气、粉混合物的粗煤粉颗粒分 离下来，通过回粉粉道回磨内，将合格的煤粉送入锅炉燃烧
PPT文档演模板
磨煤机演示版
PPT文档演模板
磨煤机演示版
磨煤机工作原理
ZGM113G磨煤机在电动机驱动下，通过三级减速器减速 后，输出转速26.9转/分。3个磨辊在磨盘的带动下转动， 碾磨由中央落煤管落到磨盘中的原煤，经过碾磨的煤粉从 磨盘上切向甩出，被一次风吹入分离器，在分离器中，粗 粉被分离出来返回磨盘重磨，合格的细粉被一次风带出分 离器，送到锅炉中燃烧。为减速器配用的稀油站用来过滤 、冷却齿轮油，确保内部部件的良好润滑。配用的液压油 站，其作用是通过加载装置对弹簧加载，并和排渣系统连 锁，控制排渣箱排渣。来自密封风机的密封风主要用于磨 煤机传动盘和磨辊处密封。
PPT文档演模板
磨煤机演示版
磨煤机常见故障及原因
10、 停磨时，磨内温度过高 一、热风隔绝门盘根损坏，漏热风进磨；停炉时更换盘根 二、热风隔绝门挡板没关到位，漏热风进磨；再次关隔绝门 三、热风隔绝门轨道积有杂物、积灰；多次式关隔绝门，将 轨道杂物冲走；若关不到位，停炉解体检修 四、隔绝门挡板锁紧装置有问题，没锁紧挡板；配合热工检 修、调试锁紧装置 五、磨内积煤自燃；灭火后清理积煤
PPT文档演模板
磨煤机演示版
磨煤机本体
磨煤机是制粉系统内最重要的设备，我厂使用的GM113G 磨煤机是一种中速辊式、磨盘辊道平均半径113Cm的磨煤 机，它采用直吹式送粉，将碾磨好的煤粉经分配器均匀 送到燃烧器；每台磨另有一个润滑油站，一个液压油站 与之相配套使用。
PPT文档演模板
磨煤机演示版
磨煤机结构及特点
PPT文档演模板
磨煤机演示版
பைடு நூலகம்
锥形盖板的作用是把落煤管上下来的煤均匀的分布到托盘上 ，并可防止水和煤粉漏到传动盘下面的空间内。
磨辊
由辊架、辊套、辊芯、轴承、油封等组成；辊架的作用是 通过铰轴传给磨辊加载力；磨辊内有大小两种轴承，分别承 受磨辊受到的径向力和轴向力
较轴架
它由上、下铰轴座和一个较轴组成；上下较轴座分别安装 在上、下压环和磨辊支架上，铰轴夹在上下较轴座中间；
磨煤机常见故障及原因
4、磨内部件脱落 一、磨辊架保护板、机壳衬板、喷嘴压板、磨盘分段法兰、 紧固螺栓磨损或脱落 二、停磨处理脱落部件 5、 托盘外径磨损
分段法兰脱落，使煤和其它异物进入间隙内，防止分段法 兰脱落，维护好分段法兰 6、 刮板脱落 一、一次风室积煤，清理积煤 二、一次风室积煤自燃，在风室四周结焦；清理结焦 三、紧固螺栓脱落，重新紧固刮板
•DSVS旋转分离器
•回料锥斗
•弹簧加载架
•弹簧 •承压架 •陶瓷内 衬
•辊轮组件 (3)
•研磨仓隔 •磨盘 •轭喉 •石子煤犁煤器 (2) •轭喉密封风口
磨煤机演示版
PPT文档演模板
2020/11/30
磨煤机演示版
磨煤机基本参数
型号：ZGM113 G 厂家：北京电力设备总厂 标准碾磨力：87.7t/h（当R90=16％ HGI=80 WY=4％ ）额定功率：570 KW 电动机功率：630 KW 电动机电压：6000V 电动机转速：990r/min 磨盘转速：26.9r/min 电动机转向：逆时针（正对电机输出轴） 磨煤机旋转方向：顺时针（俯视） 通风阻力：6.125 KPa入磨一次风量：100t/h 磨煤机磨煤电消耗率：8KW·h/t 煤种范围：贫煤和部分烟煤
2、磨辊轴承损坏 一、油封损坏，更换油封 二、磨辊螺丝堵处或其它部位漏油，使磨辊内漏油流失， 处理漏油部位 三、磨内温度过高使磨辊油变质或使用不合格的油，更换 磨辊油，避免用其它润滑油代用磨辊油，更换损坏的轴承 3、辊套断裂 一、受较大的温度变化影响 二、磨煤机运行时剧烈振动
PPT文档演模板
磨煤机演示版
下压环、弹簧、上压环
弹簧压在上下压环之间，由压环的上口定位；外部加载装 置通过挂在上压环耳朵上的钢丝绳施加力量使弹簧压缩
下压环、导向板
PPT文档演模板
磨煤机演示版
• 导向板分三处固定在切向支撑板和下压环上，切向支撑板和 下压环的导向板间隙因磨损而变大时，需加垫片调整
•迷宫密封装置
• 由镶铜片的迷宫环、迷宫支架、密封环等组成；迷宫支架 装在减速器的四个平台上，支撑上部的迷宫环，迷宫环和传 动盘外径形成迷宫密封，上部的密封环和传动盘形成气环； 迷宫和气环之间是密封室。
磨煤机常见故障及原因
1、磨煤机运行时振动较大 一、磨盘内无煤或煤量少 二、磨内堵煤 三、磨内有大的铁块、石块，或磨内部件脱落 四、导向板磨损，使切向支撑板与下压环间隙过大超标 五、磨辊、衬瓦使用后期，并且碾磨煤层薄 六、磨辊出现故障 七、磨辊液压拉杆加载力不够
PPT文档演模板
磨煤机演示版
磨煤机常见故障及原因
PPT文档演模板
磨煤机演示版
下面以：B&W 磨煤机结构图 为例，介绍一下中速辊式磨的内部结构
PPT文档演模板
磨煤机演示版
B&W
辊轮式 磨煤机
•分离器驱动装置 •出料锥塔
•顶部外壳
PPT文档演模板
•密封风 口
•中间部位外壳
•一次风入口
•旋转喷 嘴 •移动式齿轮 箱
•石子煤 斗
•落煤管
•煤粉出口（典型 ）
