ST轴用组合密封圈（斯特封）产品用途：
用于往复运动高压油缸中活塞杆的密封，与O型圈组合使用
适用范围：
各种工程机械﹑通用机械液压油缸
材质：聚四氟乙烯青铜复合材料
产品硬度：HS＞98°A
工作温度：-54~ +130℃
工作压力：≤63MPa
工作介质：液压油、水、乳化液
工作速度：＜1.5m/s
标准来源：GB/T15242.1-94
订货标记：SYTD-22-55
简记：斯特封55
安装说明：1：活塞杆直径大于30mm，斯特封可直接装入闭式沟槽中，安装方法如图。
2：活塞杆直径小于30mm，宜采用开口式沟槽。
3：密封件装配之后，可用外径小于公称直径3%的心轴在槽中进行校准。

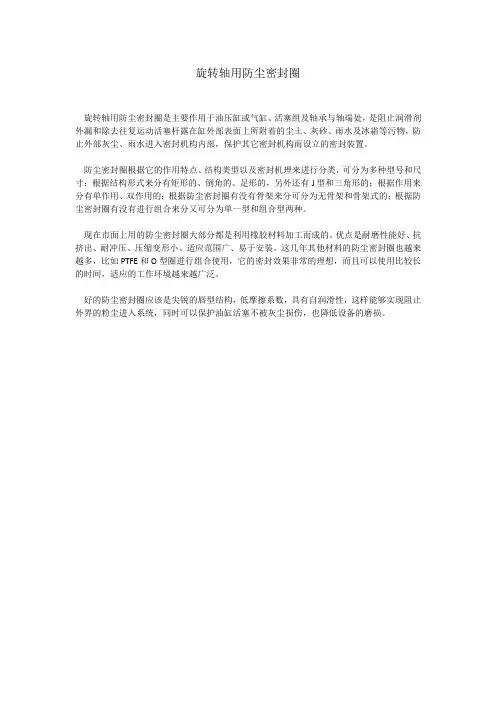

旋转轴用防尘密封圈
旋转轴用防尘密封圈是主要作用于油压缸或气缸、活塞组及轴承与轴端处，是阻止润滑剂外漏和除去往复运动活塞杆露在缸外部表面上所附着的尘土、灰砂、雨水及冰霜等污物，防止外部灰尘、雨水进入密封机构内部，保护其它密封机构而设立的密封装置。
防尘密封圈根据它的作用特点、结构类型以及密封机理来进行分类，可分为多种型号和尺寸：根据结构形式来分有矩形的、倒角的、足形的，另外还有J型和三角形的；根据作用来分有单作用、双作用的；根据防尘密封圈有没有骨架来分可分为无骨架和骨架式的；根据防尘密封圈有没有进行组合来分又可分为单一型和组合型两种。
现在市面上用的防尘密封圈大部分都是利用橡胶材料加工而成的。
优点是耐磨性能好、抗挤出、耐冲压、压缩变形小、适应范围广、易于安装。
这几年其他材料的防尘密封圈也越来越多，比如PTFE和O型圈进行组合使用，它的密封效果非常的理想，而且可以使用比较长的时间，适应的工作环境越来越广泛。
好的防尘密封圈应该是尖锐的唇型结构，低摩擦系数，具有自润滑性，这样能够实现阻止外界的粉尘进入系统，同时可以保护油缸活塞不被灰尘损伤，也降低设备的磨损。
安徽库伯密封技术有限公司轴承密封圈产品手册目录1、轴承密封圈的简介 (3)1.1 、概述 (3)1.2 、轴承密封圈的主要应用场所 (3)1.3、轴承密封圈密封的主要介质 (3)1.4、轴承密封圈密封的主要特点 (3)2、轴承密封圈的型式、规格 (4)2.1、轴承密封圈的种类 (4)2.2 轴承密封圈的规格定义 (4)3、轴承密封圈的工作原理 (5)4、轴承密封圈的设计 (6)4.1 轴承密封圈橡胶材料的设计 (6)1) 轴承密封圈对密封材料的一般要求 (6)2）安徽库伯常用密封材料及其性能 (6)3）轴承密封圈橡胶材料特点： (7)4）安徽库伯轴承标准橡胶材料的物理性能 (7)4.2 安徽库伯轴承密封圈骨架的材料性 (10)5、轴承密封圈的检验规则及外观要求 (10)5.1 轴承密封圈的检验规则 (10)5.2 轴承密封圈的外观要 (11)6、轴承密封圈产品包装、运输和贮存 (11)7、安徽库伯轴承密封圈系 (12)7.1 安徽库伯轴承密封圈主要种 (12)7.2 安徽库伯轴承密封圈现有标准系 (14)1、轴承密封圈的简介1.1 、概述轴承密封圈是一种用于轴承密封的密封件，它具有保护密封介质不泄露，防止泥水的功能；大部分轴承密封圈由橡胶体、骨架组合而成。
本手册主要介绍轴承密封圈的分类、加工、验收、包装和运输等要求。
1.2、轴承密封圈的主要应用场所轴承密封圈的应用场所非常广泛，主要是用于工业、汽车、铁路、矿山机械以及航空航天等，我们主要介绍汽车和工程机械用轴承密封圈，主要包括以下八个方面：1）用于密封汽车轮毂轴承；2）用于密封汽车皮带轮轴承；3）用于密封汽车离合器轴承；4）用于密封汽车水泵轴承；5）用于密封汽车传动轴轴承；6）用于密封汽车转向管柱轴承；7）用于密封汽车节气门滚针轴承；8）用于密封工程机械轴承等场合。
1.3、轴承密封圈密封的主要介质轴承在润滑时为了操作简单，更换轧辊方便，一般的轴承采用油脂润滑，特殊的轴承也有采用油气润滑，因此轴承密封圈主要密封的介质是矿物润滑脂、合成润滑脂和动植物油脂等。

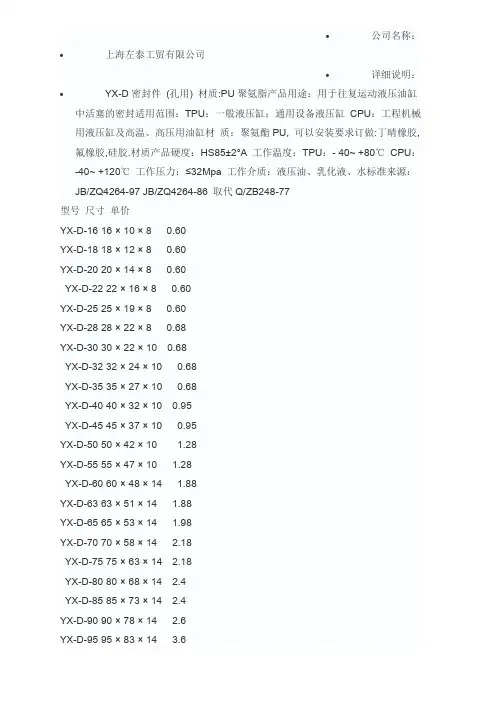

∙公司名称：∙上海左泰工贸有限公司∙详细说明：∙YX-D密封件(孔用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU, 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97 JB/ZQ4264-86 取代Q/ZB248-77型号尺寸单价YX-D-16 16 × 10 × 8 0.60YX-D-18 18 × 12 × 8 0.60YX-D-20 20 × 14 × 8 0.60YX-D-22 22 × 16 × 8 0.60YX-D-25 25 × 19 × 8 0.60YX-D-28 28 × 22 × 8 0.68YX-D-30 30 × 22 × 10 0.68YX-D-32 32 × 24 × 10 0.68YX-D-35 35 × 27 × 10 0.68YX-D-40 40 × 32 × 10 0.95YX-D-45 45 × 37 × 10 0.95YX-D-50 50 × 42 × 10 1.28YX-D-55 55 × 47 × 10 1.28YX-D-60 60 × 48 × 14 1.88YX-D-63 63 × 51 × 14 1.88YX-D-65 65 × 53 × 14 1.98YX-D-70 70 × 58 × 14 2.18YX-D-75 75 × 63 × 14 2.18YX-D-80 80 × 68 × 14 2.4YX-D-85 85 × 73 × 14 2.4YX-D-90 90 × 78 × 14 2.6YX-D-95 95 × 83 × 14 3.6YX-D-100 100 × 88 × 14 3.6YX-D-105 105 × 89 × 14 4.8YX-D-110 110 × 94 × 14 4.98 YX-D-115 115 × 99 × 14 4.98 YX-D-120 120 × 104 × 14 4.98 YX-D-125 125 × 109 × 14 6.6YX-D-130 130 × 114 × 14 6.6YX-D-135 135 × 119 × 14 6.9YX-D-140 140 × 124 × 14 6.9YX-D-145 145 × 129 × 14 6.95 YX-D-150 150 × 134 × 14 6.95 YX-D-155 155 × 139 × 14 6.95 YX-D-160 160 × 144 × 14 9.44型号尺寸单价YX-D-165 165 × 149 × 14 9.44 YX-D-170 170 × 154 × 18 9.88 YX-D-175 175 × 159 × 18 9.88 YX-D-180 180 × 164 × 18 11.53 YX-D-185 185 × 169 × 18 11.53 YX-D-190 190 × 174 × 18 11.53 YX-D-195 195 × 179 × 18 11.53 YX-D-200 200 × 184 × 18 11.87 YX-D-210 210 × 194 × 18 11.87 YX-D-220 220 × 204 × 18 11.87 YX-D-230 230 × 214 × 18 15.62 YX-D-240 240 × 224 × 18 15.62 YX-D-250 250 × 234 × 18 18.2 YX-D-260 260 × 244 × 18 20.83 YX-D-265 265 × 249 × 18 20.83 YX-D-270 270 × 254 × 18 20.33 YX-D-275 275 × 259 × 18 20.83 YX-D-280 280 × 264 × 18 20.83YX-D-290 290 × 274 × 18 21.37YX-D-300 300 × 284 × 18 21.37YX-D-320 320 × 296 × 24 42.87YX-D-340 340 × 316 × 24 43.64YX-D-350 350 × 326 × 24 43.64YX-D-360 360 × 336 × 24 43.64YX-D-380 380 × 356 × 24 46.55YX-D-400 400 × 376 × 24 46.55YX-D-410 410 × 386 × 24 60.25YX-D-420 420 × 396 × 24 60.25YX-D-440 440 × 416 × 24 61.5YX-D-450 450 × 426 × 24 61.5YX-D-480 480 × 456 × 24 63YX-D-500 500 × 476 × 24 65.8YX-D-560 560 × 536 × 24 69.5YX-D-600 600 × 576 × 24 90YX-d 密封件(轴用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97 JB/ZQ4264-86 取代Q/ZB248-77型号尺寸单价尺寸(内径×外径×高) 批价YX-d - 8 8 × 14 × 8 0.83YX-d - 10 10 × 16 × 8 0.83YX-d - 12 12 × 18 × 8 0.83YX-d - 14 14 × 20 × 8 0.83YX-d - 16 16 × 22 × 8 0.83YX-d - 18 18 × 24 × 8 0.83YX-d - 20 20 × 28 × 8 0.83YX-d - 22 22 × 30 × 8 0.83YX-d - 24 25 × 33 × 8 0.83YX-d - 25 28 × 36 × 8 0.83YX-d - 28 30 × 38 × 10 0.95YX-d - 30 32 × 41 × 10 0.95YX-d - 32 35 × 43 × 10 0.95YX-d - 35 40 × 48 × 10 1.28YX-d - 40 45 × 53 × 10 1.28YX-d - 45 50 × 58 × 10 1.48YX-d - 50 55 × 63 × 10 1.48YX-d - 55 60 × 72 × 14 2.19YX-d - 60 63 × 75 × 14 2 .19YX-d - 65 65 × 77 × 14 2.19YX-d - 70 70 × 82 × 14 2.44YX-d - 75 75 × 87 × 14 2.44YX-d - 80 80 × 92 × 14 3.25YX-d - 85 85 × 97 × 14 3.25YX-d - 90 90 × 102 × 14 3.88YX-d - 95 95 × 107 × 14 3.88YX-d - 100 100 × 112 × 14 3.88 YX-d - 105 105 × 121 × 14 6.65 YX-d - 110 110 × 126 × 14 6.65 YX-d - 115 115 × 131 × 14 6.65 YX-d - 120 120 × 136 × 14 6.9 YX-d - 125 125 × 141 × 14 6.9 YX-d - 130 130 × 146 × 14 8.12 YX-d - 140 140 × 156 × 14 8.12 YX-d - 145 145 × 161 × 14 8.12 YX-d - 150 150 × 166 × 14 8.8 YX-d - 155 155 × 171 × 14 8.8 YX-d - 160 160 × 176 × 14 10.53 YX-d - 165 165 × 181 × 14 11.53 YX-d - 170 170 × 186 × 18 11.53 YX-d - 175 175 × 191 × 18 11.53YX-d - 180 180 × 196 × 18 13.65 YX-d - 185 185 × 201 × 18 13.65 YX-d - 190 190 × 206 × 18 15.93 YX-d - 200 200 × 216 × 18 15.93 YX-d - 210 210 × 226 × 18 15.93 YX-d - 220 220 × 236 × 18 15.93 YX-d - 230 230 × 246 × 18 15.25 YX-d - 235 235 × 251 × 18 15.25 YX-d - 240 240 × 256 × 18 15.25 YX-d - 250 250 × 266 × 18 20 YX-d - 260 260 × 276 × 18 20 YX-d - 270 270 × 286 × 18 20.75 YX-d - 280 280 × 296 × 18 21.5 YX-d - 290 290 × 306 × 18 21.5 YX-d - 300 300 × 316 × 18 21.5 YX-d - 320 320 × 344 × 24 42.5 YX-d - 340 340 × 364 × 24 44.57 YX-d - 360 360 × 384 × 24 45.75 YX-d - 380 380 × 404 × 24 49 YX-d - 400 400 × 424 × 24 49 YX-d - 420 420 × 444 × 24 49.85 YX-d - 450 450 × 474 × 24 49.85 YX-d - 500 500 × 524 × 24 64.58 YX-d - 520 520 × 544 × 24 68 YX-d - 560 560 × 584 × 24 69 YX-d - 600 600 × 624 × 24 81.6一产品用途适用于油为介质的管路系统中，供焊接，卡套，扩大管接头，螺塞及机械装置的压力系统密封，为防止油液，燃料，水和药品等泄露，公称压力至40Mpa,工作温度为﹣25℃～﹢100℃。
