无缝钢管知识大全ASTM A333 ASTM A106/A53/API 5L GR.BX46、X52 Q345D，Q345E）1.一般用途无缝钢管ASTM A53 GR.B，钢号：SA53 B，规格：1/4″-28″,13.7-711.2mm2.高温作业用无缝钢管ASTM A106 GR.B，钢号：SA106B，规格：1/4″-28″,13.7-711.2mm3.管线管API SPEC 5L，钢号：B、X42、X46、X52，规格：1/4″-28″,13.7-711.2mm4.ASTM A106/A53/API 5L GR.B，钢号：B，规格：1/4″-28″,13.7-711.2mm5.热交换器和冷凝器用无缝低碳钢管ASTM A179，规格：3/4″、1″6.-40℃-101℃低温作业用无缝钢管ASTM A333，钢号:GR.A，GR.1，GR.6，GR.7，GR.3,规格:1/4″-28″,13.7-711.2mm7.德标DIN2448/1629无缝钢管，钢号：St37,St44,St52,规格：1/4″-28″,13.7-711.2mm8.耐热钢无缝钢管（热强管）DIN17175-1979，钢号：碳素结构钢St35.8-St45.8/I,St35.8-St45.8/III, 合金结构钢15Mo3,13CrMo44,10CrMo910,规格：1/4″-28″,13.7-711.2mm9.结构用无缝钢管GB/T8162-1999，钢号：10#、20#、35#、45#、16Mn （Q345），规格：6-720*1-70mm10.输送流体用无缝钢管GB/T8163-1999，钢号：10#、20#、16Mn（Q345），规格：6-720*1-70mm11.低中压锅炉管GB3087-1999，钢号：10#、20#，规格：6-720*1-70mm12.高压锅炉管GB5310-1995，钢号：20G，规格：6-720*1-70mmΦ”和“DN”一般都用来表示直径，区别是：“Φ”标识普通圆的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；“DN”：标识管材和阀门等管件的公称直径，通常接近于内径。
阀体材质正常惯例要求控制阀⽤户规定阀体材料，特别是特殊⼯况或严重⼯况⽤阀。
许多常见⼯况的阀门被规定使⽤普通基本材料，例如碳钢和不锈钢。
⼤多数情况下，要求的阀体材料是与管线材料相同，主要是碳钢、不锈钢、铬钼钢（通常叫铬钼）。
碳钢或许是阀门使⽤的最主要的通⽤材料。
总值，它是⾮腐蚀流体的理想材料。
碳钢也⼴泛⽤于整齐和冷凝操作。
它较优的⾼温性能可在⾼到800℉（425℃）下连续⼯作，甚⾄可在⾼达1000℉（535℃）或更⾼的⾼温⼯况。
它的造价⽐提⾼略⾼，但较其他的钢合⾦便宜。
铬钼钢是个好材料，其性能位于碳钢和不锈钢之间。
它较碳钢能耐较⾼的压⼒和温度，使它能进⾏处理⾼压蒸汽和冲洗冷凝的操作。
它的强度胜过碳钢并⼏乎与不锈钢相同，但铬钼钢耐腐蚀性不如不锈钢。
特殊合⾦被规定⽤于特殊⼯况或严重⼯况的阀门。
例如选⽤哈⽒合⾦B和C或钛，以避免和流体不协调，如⾼酸性流体。
另外的情况下，可选⽤蒙纳尔或青铜⽤于纯氧⼯况，此处因安全原因选⽤打⽕花的材料是危险的。
表2.9列出若⼲常⽤阀门材料及其温度限制。
阀体是由铸造、锻造或棒料制成，或可由管线三通和法兰制造。
由于制造商采⽤的⼯艺和较⼤的批量⽣产，制造费⽤是最低的。
对特殊材料和/或较⾼额定压⼒则需要短见，录⼊ANSI1500级（PN250）、2500级（PN400）或4500级（PN700）。
对于输送危险性流通⽽不能使⽤铸造或锻造阀体时，或结构整体性需要时，则要⽤棒料制造阀体。
对⼤的⾓阀需要制造的阀体。
作为⼀个通则，阀盖或阀盖帽（⽤来密封阀体部件顶部部分）要⽤和阀体相同的材料制造。
虽然⼤多数使⽤棒料代替铸造来制造。
通则的⼀个例外是抵压铬钼阀门，它在阀门尺⼨为6in（DN150）或更⼩时，经常要⽤不锈钢阀盖。
度范围：-30oC⾄+425oCLCB低温碳钢ASTM A352低温应⽤，温度低⾄-46oC不能⽤于温度⾼于+340oC的场合LC33.5%镍钢ASTM A352低温应⽤，温度低⾄-101oC不能⽤于温度⾼于+340oC的场合WC61.25%铬0.5%钼钢ASTM A217⽆腐蚀性应⽤，包括⽔，油和⽓，温度范围：-30oC⾄+593oCWC92.25铬ASTM A217⽆腐蚀性应⽤，包括⽔，油等级WC9和⽓，温度范围：-30oC⾄+593oCC55%铬0.5%钼ASTM A217轻度腐蚀性或侵蚀性应⽤及⽆腐蚀性应⽤，温度范围：-30oC⾄+649oC C129%铬1%钼ASTM A217轻度腐蚀性或侵蚀性应⽤及⽆腐蚀性应⽤，温度范围：-30oC⾄+649oC CA6NM(4)12%铬钢ASTM A487腐蚀性应⽤，温度范围：-30oC⾄+482oCCA15(4)12%铬ASTM A217腐蚀性应⽤，温度范围⾼达+704oCCF8M 316不锈钢ASTM A351腐蚀性或超低温或⾼温⽆腐蚀性应⽤，温度范围：-268oC⾄+649oC，温度+425oC以上要指定碳含量0.04%及以上CF8C347不锈钢ASTM A351主要⽤于⾼温，腐蚀性应⽤，温度范围：-268oC⾄+649oC，温度+540oC以上要指定碳含量0.04%及以上CF8304不锈钢ASTM A351腐蚀性或超低温或⾼温⽆腐蚀性应⽤，温度范围：-268oC⾄+649oC，温度+425oC以上要指定碳含量0.04%及以上CF3304L不锈钢ASTM A351腐蚀性或⽆腐蚀性应⽤，温度范围⾼达+425oCCF3M316L不锈钢ASTM A351腐蚀性或⽆腐蚀性应⽤，温度范围⾼达+454oCCN7M合⾦钢ASTM A351具有很好的抗热硫酸腐蚀性能，温度⾼达+425oCM35-1蒙乃尔ASTM A494可焊接等级。

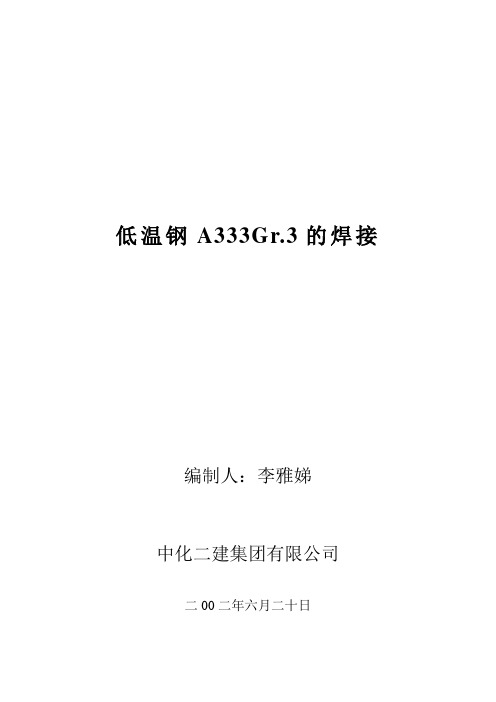

低温钢A333Gr.3的焊接编制人：***中化二建集团有限公司二00二年六月二十日低温钢A333Gr.3的焊接李雅娣（中化二建集团有限公司）摘要：通过对低温不锈钢A333Gr.3的焊接性分析及工艺评定，确定了合理的施焊工艺并进行了实施。
关键词：A333Gr.3 低温钢焊接前言在河南义马气化厂500＃低温甲醇洗装置中，根据工艺要求，约2800m的管线设计选用了美国生产的A333Gr.3低温钢管。
该管线设计压力为4Mpa，设计温度为-70℃，规格为Φ21.3×3~Φ355.6×6.35。
1.材料及焊接性分析1.1母材A333Gr.3的化学成份和力学性能分别见表1、表2表1化学成份％表2力学性能1. 2焊材选用荷兰产氩弧焊焊丝ER80S-Ni和焊条E7016-C2L。
焊丝和焊条的熔敷金属化学成分和力学性能分别见表3、表4表3熔敷金属化学成分％表4熔敷金属的力学性能1.3焊接性分析A333Gr.3是以铁素体为基体的低温钢。
对其主要的性能要求是保证在使用温度下具有足够的韧性及抵抗脆性破坏的能力。
铁素体的晶粒度越小，其脆性转变温度Tr就越低，其断裂韧性越好，由于该钢含碳量低，其淬硬倾向和冷裂倾向不大，具有良好的焊接性[1]。
焊接的关键是保证焊缝和粗晶区的低温韧性。
焊接工艺：一、要采用小线能量，快速多道焊，多层焊，控制热输入量及层间温度；二、应尽量避免焊接缺陷，减少低温时钢材对缺陷和应力集中的敏感性；三、进行焊后热处理，以降低焊缝及热影响区的残余应力，细化晶粒，改善韧性。
但焊后热处理无法改变接头组织的基本形态并伴有硬化物的析出，因而对低温韧性的改善是有限制的[2]。
2.焊接工艺评定为了制定适于现场施焊的最合理的工艺，我们按两种方案进行焊接工艺评定。
2．1选Φ219.1×6.35管，水平固定位置（5G），按JB4708-92《钢制压力容器焊接工艺评定》进行工艺试验。
2．2焊前预热120℃~130℃，控制焊接线能量不超过20K J/cm；层间温度不超过120℃。
ASTM A333 GR.6低温钢管焊接与应用摘要：本文以烟台万华聚氨酯产业链一体化乙烯项目为例，重点介绍材质为ASTM A333 GR.6的低温管道焊接，因A333 GR.6低温钢的焊接比普通碳钢管难度大，且焊条焊缝熔敷金属黏度大，凝固较快，所以焊接时极易出现背面凹陷、气孔等焊接质量缺陷，给实际操作带来了极大的困难。
本文总结了一定的低温钢管道的焊接经验，从焊材的选用、焊接工艺及焊接注意事项等方面进行阐述。
关键词：A333 GR.6；低温钢；焊接工艺；焊丝；焊条。
1.引言烟台万华聚氨酯产业链一体化乙烯项目，乙烯罐区由惠生工程（中国）有限公司设计，工艺管线材质复杂，其中A333 GR.6低温钢管道占有很大比例。
因这种材质的管道焊接难度较大，国内对A333 GR.6低温钢管道的焊接经验也在逐步完善中，为保证本项目的焊接质量，要精确把握A333 GR.6焊接性能，合理选择焊材，制定焊接工艺。
2．A333 GR.6低温钢特性2.1 A333 GR.6钢的特性A333 GR.6属于低合金类低温钢，适用于低温环境作业，能承受一定的低温冲击。
该钢含碳量低，合金元素较多，属于易产生焊接裂纹的钢材。
ASTMA333/A333M自2016年对A333 GR.6除对常规的C、Mn、Si、S、P五大元素做了规定外，新增了Cr、Ni、Mo、Cu、V 、Nb和Mo等元素上限。
其化学成分及机械性能[1]分别见表2.1和表2.2。
表2.1 A333 GR.6钢的化学成分（％）表2.2 A333 GR.6钢的机械性能2.2 A333 GR.6可焊性分析A333 GR.6钢常以正火或回火供货，金相组织为铁素体+珠光体，组织均匀，有良好的低温韧性。
在焊接过程中，焊接接头的薄弱环节一般都在熔合区和焊缝这两个部位，热影响区的低温韧性反而有时还可能高于母材。
影响其焊接接头韧性的原因很多，主要有以下四个方面：焊接材料择；焊接工艺；焊接过程；焊接线能量的控制。
无缝钢管百科名片无缝钢管是一种具有中空截面、周边没有接缝的圆形，方形，矩形钢材。
无缝钢管是用钢锭或实心管坯经穿孔制成毛管，然后经热轧、冷轧或冷拨制成。
无缝钢管具有中空截面，大量用作输送流体的管道，钢管与圆钢等实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材，广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚手架等。
目录无缝钢管概况无缝钢管执行标准无缝钢管的制造工艺无缝钢管重量计算公式展开编辑本段无缝钢管概况无缝钢管规格：8-1240×1-200mm无缝钢管生产工艺：热轧、热扩、冷拔无缝钢管发展现状美国商务部2010年2月24日宣布初裁决定，对从中国进口的无缝钢管征收从11.06%至12.97%不等的反补贴关税。
美国商务部在一份声明中说，从2006年至2008年，美国从中国进口的无缝钢管增加了131.52%，金额增至约3.82亿美元。
去年10月，美国商务部应美国钢铁公司、V＆M Star公司、TMK IPSCO公司以及美国钢铁工人联合会的要求，就反补贴案立案。
当时，中国商务部官员曾表示，盲目指控自中国进口产品存在倾销或者补贴，缺乏事实依据，中方对此坚决反对。
去年11月初，美国国际贸易委员会已就此作出初裁决定。
目前日程显示，美国商务部将于今年5月份作出终裁，美国国际贸易委员会将于6月份作出终裁。
受金融危机和经济衰退影响，2009年以来美国频繁使用贸易救济措施。
世界银行负责国际贸易研究的高级经济学家查德·布朗向新华社记者提供的一份最新研究报告显示，2009年，全球实施的反补贴、反倾销、特保等贸易限制政策数量比2008年增加29.5%。
贸易保护主义措施已成为影响世界经济复苏的一个重要隐患。
无缝钢管概况无缝钢管的规格用外径*壁厚毫米数表示。
无缝钢管分热轧和冷轧（拨）无缝钢管两类。
热轧无缝钢管分一般钢管，低、中压锅炉钢管，高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、地质钢管和其它钢管等。
A333gr.6低温钢管是一种常用于低温环境下的钢管材料。
在低温环境下，钢管材料的伸长率是一个非常重要的性能指标，影响着钢管的使用性能和安全性能。
本文将对A333gr.6低温钢管的伸长率进行分析和讨论。
1. A333gr.6低温钢管的材料特性A333gr.6低温钢管是一种碳钢材料，具有良好的抗拉强度和韧性。
在低温环境下，A333gr.6低温钢管能够保持较好的机械性能，具有优异的耐低温性能。
A333gr.6低温钢管在低温环境下被广泛应用于各种工程项目中，如石油、化工、天然气等领域。
2. 低温环境对钢管的影响在低温环境下，钢材的强度和韧性会发生变化，同时伸长率也会受到影响。
在特殊低温环境下，如果钢管的伸长率过低，容易出现脆性断裂的情况，从而影响工程的安全性和可靠性。
钢管在低温环境下的伸长率是一个非常重要的指标，需要引起工程师和设计人员的重视。
3. A333gr.6低温钢管的伸长率测试方法为了准确测定A333gr.6低温钢管在低温下的伸长率，需要进行相应的试验。
通常采用的方法是在一定温度下对钢管进行拉伸试验，测定其在低温下的断裂伸长率。
这需要使用专业的拉伸试验机和低温箱进行试验，以保证试验结果的准确性和可靠性。
4. 低温钢管的伸长率标准钢管的伸长率通常是按照国际标准进行测定和评定的。
对于A333gr.6低温钢管，其伸长率通常需要满足一定的标准要求，以确保其在低温环境下具有良好的延展性和韧性。
在工程项目中，设计人员需要根据具体的使用环境和要求，选择合适的低温钢管，以确保工程的安全和可靠运行。
5. 提高低温钢管的伸长率的方法为了提高A333gr.6低温钢管的伸长率，可以采取一些特殊的工艺措施和材料配比。
在生产过程中可以对钢管进行适当的热处理，以提高其晶粒的细度和均匀性，从而提高其延展性和韧性。
可以选择合适的材料配比，调整碳含量和合金元素的含量，以改善钢管的低温性能。
6. 结论A333gr.6低温钢管的伸长率是影响其低温性能的重要指标，对于工程项目的安全和可靠性具有重要意义。
A333-GR6低温钢管道焊接技术分析陈江【摘要】本文主要包括A333-GR6钢的焊材选用、焊机质量等方面,将聚丙烯作为实例来分析A333-GR6低温钢的焊接难点、焊接过程中的缺陷以及实用性等.实验证明,采用TGS-80Nil焊丝和W50Ni焊条以及配套的焊接工艺焊接,能更好的满足焊接工程的需要.【期刊名称】《南方农机》【年(卷),期】2018(049)008【总页数】2页(P114,117)【关键词】A333-GR6;低温;钢管焊接【作者】陈江【作者单位】中国机械工业机械工程有限公司,河南郑州 450051【正文语种】中文【中图分类】TV547.6A333-GR6低温钢是中国机械工业机械工程有限公司承接的Yamal LNG（亚马尔天然气）项目模块工艺管道的主要材质。
然而国内对A333-GR6低温钢的经验少之又少。
因此，为保证此类材质的管道焊接质量，我们需要对A333-GR6低温钢进行研究，从低温钢的可焊性分析，研究低温钢的质量控制，焊接技术的优缺点等，制备合适的焊接技术，将A333-GR6低温钢技术熟练准确的应用到管道焊接技术中。
经研究，单层熔敷焊缝的铁素体晶粒比多层熔敷焊缝的铁素体晶粒大，导致一般缺口的韧性就较好。
同时，另一个决定因素是焊接时的热输出量。
热输出量的大小决定了冲击韧性的高低。
所以，必须要通过低输出量和多层熔敷焊接技术来改善低温钢焊缝金属缺口的韧性。
1 A333-GR6低温钢的可焊性A333-GR6低温钢做作为一种低合金钢，在工业管道当中的应用比较广泛，其化学的成分分析结果如表1所示。
表1 A333-GR6成分表（%）C Mn Si S P≤0.30 0.29-1.06 ≥0.50 ≤0.058≤0.048分析表1可以发现，A333-GR6当中含有的碳元素水平并不高，因此焊缝过程当中淬硬倾向以及冷冽倾向都较低，但是有着较为理想的韧性以及可塑性。
这样一来钢材就不容易发生硬化问题以及裂纹问题，加工性能相对来说比较好，属于一种比较经济实用的低温钢材，因此多在低温坏境中被采用[1]。
