wen网络配置案例

网络计划应用实例
某公司需要建立一个集中式网络结构,公司总部和4个办公室分别位于不同的地点。

网络规划要求:
1. 总部和4个办公室之间采用光纤线缆进行连接,保证100以上带宽;
2. 每个办公室部署24台台式机和5台服务器,总部部署48台台式机和10台服务器;
3. 使用路由器和交换机进行网络设备部署;
4. 总部和每个办公室各自划分一个子网,划分子网时需要考虑未来网络规模的扩展;
5. 总部设置服务器,实现远程访问。

按照上述要求,我们给出如下网络方案:
1. 采用光纤将总部和4个办公室相连,保证总带宽大于100。

2. 每个办公室采用一台24口以上交换机,总部采用两台48口以上交换机相连。

3. 总部子网192.168.1.0/24,4个办公室子网分别为192.168.2.0/24、192.168.3.0/24、192.168.
4.0/24、192.168.
5.0/24。

4. 在总部设置一台路由器连接各个办公室,设置服务器实现远程访问。

5. 按规划布设各种网络设备和线缆。

以上网络布置应是能满足公司目前和未来网络需求的方案。

以后如需要扩展,还可以扩展子网或增加更高规格的网络设备。

典型案例实验模拟某公司网络组网，其中AR1为核心路由器（公司网络出口），LSW1，LSW2为汇聚交换机（三层交换机）LSW3,LSW4为接入交换机，AR2模拟DHCP 服务器。

实验内容：1. MSTP配置LSW1、LSW2、LSW3、LSW4、都运行MSTP并且要求instance 1 映射VLAN 10, instance 2 映射VLAN 20, region-name 为RG1;配置LSW1为instance 1的主根桥，LSW2为instance 1的备份根桥；LSW2为instance 2的主根桥，LSW1为instance 2的备份根桥要求LSW3的E0/0/1 和LSW4的E0/0/1连接PC，并且要求PC连接立即能够访问网络，PC1属于VLAN 10,PC2属于VLAN 20.2.VLAN所有交换机之间的接口配置为trunk模式，所有trunk口允许所有VLAN 通过。

在LSW1上配置VLANif 10 的ip 地址为192.168.2.254/24, VLANif 20 的ip 地址为192.168.3.253/24;在LSW2上配置VLANif 10 的ip 地址为192.168.2.253/24, VLANif 20 的ip 地址为192.168.3.254/24;3.VRRP在VLANif 10下配置 VRRP vrid 1 的master 为LSW1, BACKUP 为LSW2, 虚拟IP为192.168.2.1；在VLANif 20下配置 VRRP vrid 2 的master 为LSW2, BACKUP 为LSW1, 虚拟IP为192.168.3.1；在两个备份组中分别设置master路由器的优先级为120,抢占时延为5s,监视上行GE0/0/1接口的状态来实现主备切换，监控的接口为DOWN是优先级降低30。

4.DHCP server与 DHCP relay使能DHCP server 的G0/0/0和G0/0/1接口从全局地址池分配地址。

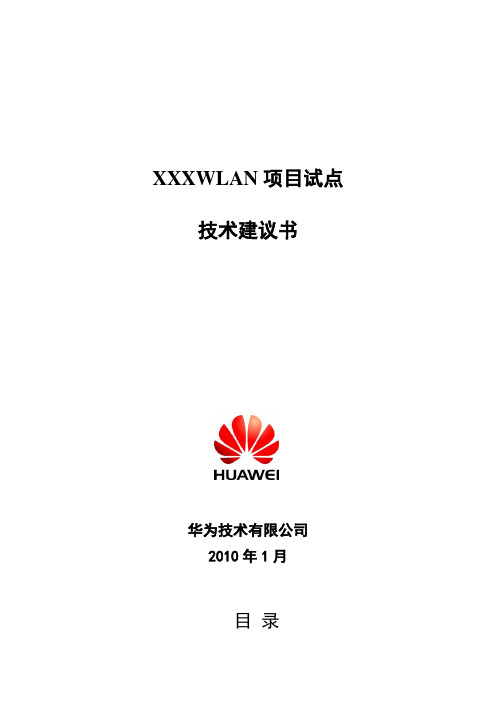

XXXWLAN项目试点技术建议书华为技术有限公司2010年1月目录一、前言 (3)二、热点区域介绍 (3)三、WLAN试点组网介绍 (3)四、方案设计依据 (4)五、设计思路 (4)5.1覆盖目的 (4)5.2 WLAN信源选取思路 (5)5.3系统合路的确定 (5)六、WLAN覆盖规划 (5)6.1 A广场 (5)6.2 C大厦 (6)6.3 B大厦 (9)6.4 3个试点设备统计 (9)6.5 华为传输设备连接示意图 (9)七、链路计算 (10)7.1 空间损耗 (10)7.2 穿透损耗经验值 (10)7.3 终端接收信号电平 (11)八、频道配置方案 (11)九、安装说明 (12)9.1主设备安装说明 (12)9.2天馈系统安装说明 (12)9.3接地安装 (13)9.4工艺规范 (13)十、系统供电方案 (14)一、前言随着宽带业务的快速发展，移动网络与固网的融合趋势日趋明显。

目前，3G网络已经较难支撑海量移动宽带用户的接入，而WLAN作为无线宽带接入的一种关键技术，凭借其高带宽、低成本、易部署的特点很快得到了运营商的青睐和认可。

WLAN网络可以帮助运营商改善其固网移动性、弥补3G带宽瓶颈、提升整网的服务质量和自身品牌的影响力、竞争力，这些优点使得各大运营商纷纷加大了WLAN网络的建设力度。

本次应中国联通XX分公司的要求，将为XX市区3个试点进行WLAN网络建设规划。

以下将对WLAN系统及本次项目进行详细介绍。

二、热点区域介绍XXX公司分配给华为公司的三个试点分别为：普陀区的A广场、宝山区的B 大厦、闸北区的C大厦；三个热点均为高档写字楼，其中A广场为室分改造试点，B大厦为新建室分试点、C大厦为放装覆盖试点。

其它情况可见下表：三、WLAN试点组网介绍根据对试点的勘查情况看，每个试点都具有传输资源，比如SDH、OSN传输设备，试点中每栋楼的WLAN数据链路最终会汇聚到传输设备。

连接方式为大楼内的AP设备统一连接到POE交换机，完成AP设备供电及数据传输，再由POE交换机上联到大楼内机房的传输设备，实现与城域网的联通。

局域网组建案例_网络技术在当今数字化的时代，局域网的组建对于企业、学校、家庭等各种场所来说都具有重要意义。

它能够实现资源共享、提高工作效率、增强信息安全性。

下面，我将为您详细介绍一个局域网组建的案例。

一、项目背景本次局域网组建的对象是一家拥有 50 名员工的小型设计公司。

公司的业务主要涉及平面设计、室内设计和 3D 建模等领域，日常工作中需要大量的图形处理和文件传输。

此前，公司的网络环境较为混乱，员工之间的文件共享主要依靠移动存储设备，不仅效率低下，还存在数据丢失和泄露的风险。

为了提高工作效率、保障数据安全，公司决定组建一个稳定、高效的局域网。

二、需求分析在组建局域网之前，我们对公司的需求进行了详细的分析。

1、高速稳定的网络连接：确保员工在进行图形处理和文件传输时不会出现卡顿和延迟的情况。

2、资源共享：实现员工之间的文件共享，方便团队协作。

3、数据安全：对公司的重要数据进行备份和加密，防止数据泄露。

4、权限管理：根据员工的职位和工作需求，设置不同的访问权限。

5、易于管理和维护：网络系统应具备简单易用的管理界面，方便管理员进行日常的维护和管理。

三、网络拓扑结构设计根据公司的需求和实际情况，我们设计了以下的网络拓扑结构：1、核心层：采用一台高性能的企业级路由器作为核心设备，负责连接外网和内网，并进行数据的转发和路由。

2、汇聚层：使用一台千兆以太网交换机作为汇聚层设备，将各个部门的网络连接起来。

3、接入层：每个员工的工作区域配备一台百兆以太网交换机，用于连接员工的计算机和其他设备。

四、硬件设备选型1、路由器：选择了一款具有强大性能和丰富功能的企业级路由器，支持多WAN口接入、VPN、防火墙等功能，能够满足公司的网络需求。

2、交换机：汇聚层交换机选用了一台 24 口千兆以太网交换机，接入层交换机选用了 8 口百兆以太网交换机。

3、服务器：为了实现数据的存储和共享，配置了一台高性能的服务器，安装了 Windows Server 操作系统，并配置了文件服务器、打印服务器等服务。

公司局域网组建与配置实例公司局域网组建与配置实例1.引言本文档提供了一个公司局域网组建与配置的实例，详细介绍了各个步骤和所需的材料，以便确保顺利完成配置过程。

2.项目概述在这一部分，我们将简要介绍项目的背景和目标，以及规划和实施局域网所需的关键步骤。

3.网络设计3.1.网络需求分析在此部分，我们将分析组织的网络需求、用户数量和使用情况，以便确定适当的网络设计。

3.2.拓扑设计在拓扑设计中，将确定局域网的物理结构和网络设备的位置，确保网络性能和可靠性。

3.3.IP 地质规划在此部分，我们将讨论如何规划 IP 地质以满足网络的需要，并避免 IP 地质冲突。

4.硬件设备采购与部署4.1.网络硬件设备清单在此部分，我们将列出所需的网络硬件设备，如交换机、路由器、防火墙等，并提供采购建议。

4.2.硬件部署与连接在硬件部署和连接阶段，我们将指导您如何正确安装和连接网络设备，并确保它们正常工作。

5.网络配置5.1.VLAN 配置在此部分，我们将详细介绍如何配置 VLAN(Virtual Local Area Network)，以实现不同部门或用户组的隔离。

5.2.IP 地质配置在此部分，我们将演示如何配置设备的 IP 地质，并确保网络中的每个设备都能够正确通信。

5.3.路由配置在此部分，我们将教您如何配置路由器，以实现不同子网之间的互联和外部互联网访问。

5.4.安全配置在安全配置中，我们将讨论如何设置防火墙和访问控制列表(ACL)，以确保网络的安全性和保密性。

6.网络测试与故障排除6.1.网络性能测试在此部分，我们将介绍一些常用的网络性能测试工具，并演示如何使用它们来评估局域网的性能。

6.2.故障排除在遇到网络问题时，我们将提供一些常见故障排除步骤和技巧，以帮助您快速解决问题。

7.附件本文档所附带的附件包括网络拓扑图、IP 地质规划表和设备配置文件范例。

8.法律名词及注释本部分列出文档中使用的任何法律名词，并提供相应的注释以增加理解。

局域网组建的经典案例分析近年来，随着信息技术的迅猛发展和企业对网络通信需求的不断增加，局域网(LAN)的建设越来越普遍。

局域网的组建对于提高企业内部通信效率、降低成本、提升工作效率具有重要意义。

本文将以一个经典的案例来分析局域网组建的过程和效果，并讨论如何克服其中的困难和挑战。

一、案例背景介绍某ABC公司是一家中型企业，总部位于城市A，分布有多个分支机构，分布在城市B、城市C和城市D等地。

在过去，各个分支机构之间的通信主要依靠传真、电话等传统方式，效率低下且成本较高。

为了改善这种局面，ABC公司决定建设一个跨地域的局域网来实现各个分支机构之间的高效通信。

二、局域网组建的方案设计为了满足ABC公司的需求，我们提出了以下四个步骤的局域网组建方案。

1. 网络架构设计首先，我们需要设计一个适合ABC公司的网络架构。

根据不同的分支机构规模和通信需求，我们决定采用星型拓扑结构。

总部设立一个服务器作为中央节点，每个分支机构都连接到该中央节点。

这种架构可以稳定可靠地实现信息的传输和共享。

2. 硬件设备采购与安装根据网络架构设计，我们需要采购合适的硬件设备，包括路由器、交换机、网线等。

这些设备将在各个分支机构和总部进行安装和配置，确保网络的正常运行。

在设备采购方面，我们将要求供应商提供优质的设备，并保证设备的兼容性和稳定性。

3. 网络配置与管理一旦硬件设备安装完成，我们需要对网络进行配置和管理。

网络配置包括IP地址、子网掩码、网关等的设置，以及网络安全性的配置，如防火墙设置等。

同时，我们还需要建立一套完善的网络管理系统，对网络进行实时监控和维护，确保网络的稳定运行。

4. 人员培训与技术支持在局域网建设完成后，我们需要对ABC公司的员工进行相关的培训，使他们能够熟练运用局域网系统。

培训内容主要包括网络基础知识、网络配置和故障排除等。

同时，我们还要提供技术支持，及时解决员工在使用过程中遇到的问题。

三、局域网组建的挑战与解决方案局域网组建过程中可能面临的挑战包括技术难题、预算限制和安全风险等。

中小型企业基础网络配置实例一、功能及组网需求无网管协议二层交换机无网管协议二层交换机无网管协议二层交换机无网管协议二层交换机二、需求：1、完成LAN内的相互通信2、LAN内各PC均可访问Internet3、根据需求，要求H3C S3600交换机划分4个VLAN来隔离广播域。

三、各设备IP地址规划：1、AR28-11路由器内网口IP地址：192.168.1.1，外网口IP地址：202.1.1.22、三层交换机与ROUTE相连接的E0/24口IP地址为：192.168.1.23、三层交换机VLAN 10的IP：192.168.10.1.-----此IP地址作为VLAN 10下属PC的网关4、三层交换机VLAN 20的IP：192.168.20.1.-----此IP地址作为VLAN 20下属PC的网关5、三层交换机VLAN 30的IP：192.168.30.1.-----此IP地址作为VLAN 30下层PC的网关四、具体配置：1、路由器配置[Quidway] acl number 2000[Quidway-acl-basic-2000] rule permit source 192.168.0.0 0.0.0.255配置允许进行NAT转换的内网地址段[Quidway-acl-basic-2000] rule deny[Quidway] interface Ethernet0/1[Quidway-Ethernet0/1] ip address 192.168.0.1 255.255.255.0内网网关[Quidway] interface Ethernet0/0[Quidway-Ethernet0/0] ip address 202.1.1.2 255.255.255.0[Quidway-Ethernet0/0] nat outbound 2000在出接口上进行NAT转换[Quidway] ip route-static 0.0.0.0 0.0.0.0 202.1.1.1 配置默认路由----外网[Quidway] Ip route-static0.0.0.0 0.0.0.0 192.168.1.2 配置默认路由----内网2、三层交换机配置1.创建（进入）VLAN10[Switch A]vlan 102.将E0/1加入到VLAN10[Switch A-vlan10]port Ethernet 0/13.创建（进入）VLAN接口10[Switch A]interface Vlan-interface 104.为VLAN接口10配置IP地址[Switch A-Vlan-interface10]ip address 192.168.10.1 255.255.255.05.创建（进入）VLAN20[Switch A]vlan 206.将E0/2加入到VLAN20[Switch A-vlan20]port Ethernet 0/27.创建（进入）VLAN接口20[Switch A]interface Vlan-interface 208.为VLAN接口20配置IP地址[Switch A-Vlan-interface20]ip address 192.168.20.1 255.255.255.0创建（进入）VLAN 30[Switch A]vlan 3010.将E0/3加入到VLAN30[Switch A-vlan20]port Ethernet 0/311.创建（进入）VLAN接口30[Switch A]interface Vlan-interface 3012.为VLAN接口30配置IP地址[Switch A-Vlan-interface30]ip address 192.168.30.1 255.255.255.013.创建（进入）VLAN100[Switch A]vlan 10014.将E0/24加入到VLAN100[Switch A-vlan100port Ethernet 0/2415.创建（进入）VLAN接口100[Switch A]interface Vlan-interface 10016.为VLAN接口100配置IP地址[Switch A-Vlan-interface100]ip address 192.168.1.2 255.255.255.0 『Switch A路由设置』17. 设置交换机的默认路由的下跳到Route A[Switch A]ip route 0.0.0.0 0.0.0.0 192.168.1.1更多基础配置实例我会在没事的时候慢慢的写出来，发给大家。

公司局域网组建与配置实例公司局域网组建与配置实例1. 简介1.1 背景公司局域网的组建与配置是为了实现内部网络连接和资源共享的目的。

本文档旨在详细介绍公司局域网的搭建和配置过程。

1.2 目的本文档的目的是提供给IT团队和网络管理员参考，以便他们能够根据公司的需求和要求进行局域网的组建和配置。

2. 网络规划2.1 IP地址规划在局域网中，每个设备需要一个唯一的IP地址，因此需要对公司内部的IP地址进行规划。

可以采用私有IP地址范围，如：- 192.168.0.0 - 192.168.255.255- 172.16.0.0 - 172.31.255.255- 10.0.0.0 - 10.255.255.255根据公司的规模和需求，确定所需的IP地址范围。

2.2 子网划分根据公司的内部网络拓扑和设备数量，划分不同的子网。

每个子网可包含多个设备，并可以根据需要设置不同的访问控制策略。

2.3 VLAN划分如果需要将局域网划分为多个虚拟局域网（VLAN），则需要制定VLAN划分方案。

根据不同的部门或功能需求，将设备划分到不同的VLAN中。

3. 设备选择3.1 交换机选择根据公司局域网的规模和需求，选择合适的交换机。

考虑以下因素：- 端口数量和速率需求- 支持的VLAN数量和功能- QoS（Quality of Service）功能- 安全性和管理功能3.2 路由器选择如果需要连接到其他网络或互联网，则需要选择适当的路由器。

考虑以下因素：- WAN（Wide Area Network）连接类型- 支持的带宽和性能需求- VPN（Virtual Private Network）功能- 安全性和管理功能4. 设备配置4.1 交换机配置根据网络规划和需求，配置交换机的基本参数，如管理IP地址、子网掩码等。

然后进行VLAN的配置，包括VLAN ID、名称和端口成员关系。

另外，可配置端口安全性和链路聚合等特性以提高网络的安全性和可靠性。

局域网组建案例_网络技术在当今数字化的时代，局域网的组建对于企业、学校、家庭等各种场景都具有重要意义。

它不仅能够实现资源共享、提高工作效率，还能为用户提供更便捷的网络服务。

下面将为您详细介绍一个局域网组建的案例。

一、需求分析本次案例中的客户是一家拥有 50 名员工的小型设计公司。

由于工作需要，员工之间需要频繁共享大型设计文件，并且要求能够稳定、快速地访问公司内部的服务器资源。

此外，公司还希望能够实现无线网络覆盖，以满足员工移动办公的需求。

二、网络规划1、拓扑结构采用星型拓扑结构，以一台高性能的企业级交换机作为核心设备，连接各个终端设备和服务器。

为了保证无线网络的稳定性，使用无线控制器对多个无线接入点进行统一管理。

2、 IP 地址规划选择私有 IP 地址段 19216810/24，为每个终端设备和服务器分配固定的 IP 地址，方便管理和维护。

3、 VLAN 划分根据部门划分不同的 VLAN，如设计部、市场部、财务部等，以提高网络安全性和性能。

三、设备选型1、交换机选用具有高背板带宽和端口转发速率的 24 口千兆以太网交换机，满足大量数据传输的需求。

2、路由器选择一款支持 VPN 功能的企业级路由器，以便员工在外出时能够安全地访问公司内部网络。

3、服务器配置一台高性能的文件服务器和一台数据库服务器，确保数据的存储和管理。

4、无线设备无线控制器选用能够管理多个无线接入点的型号，无线接入点则选择支持 80211ac 标准的设备，提供高速稳定的无线网络。

四、布线施工1、网线选择选用六类非屏蔽双绞线，以保证传输速率和抗干扰能力。

2、布线方式采用桥架和线槽进行布线，确保线路整齐美观，并且便于维护和管理。

3、标签标识对每条网线和端口进行清晰的标签标识，方便后续的故障排查和维护。

五、设备安装与配置1、交换机配置划分 VLAN，并将各个端口分配到相应的 VLAN 中。

配置端口速率、双工模式等参数，优化网络性能。

2、路由器配置设置上网方式、NAT 转换、防火墙规则等。

公司局域网组建与配置实例在当今数字化的商业环境中，一个高效、稳定且安全的公司局域网对于企业的日常运营至关重要。

它不仅能够提升员工之间的沟通效率，还能保障数据的安全传输和共享，为企业的发展提供有力的技术支持。

接下来，我将为您详细介绍一个公司局域网组建与配置的实际案例。

一、需求分析在组建局域网之前，我们首先对公司的需求进行了深入的分析。

该公司是一家拥有100 名员工的中型企业，分布在同一栋办公楼的三层。

主要需求包括：1、实现员工之间的文件共享和数据交换，提高工作效率。

2、能够支持多部门之间的协同工作，例如财务、销售、市场等。

3、保障公司内部网络的安全性，防止外部入侵和内部数据泄露。

4、为员工提供稳定的网络连接，以满足日常办公、邮件收发、视频会议等需求。

二、网络拓扑结构设计根据公司的需求和建筑布局，我们设计了以下的网络拓扑结构：1、核心层：采用一台高性能的企业级路由器作为核心设备，负责连接外部网络和内部各个子网，并进行数据的高速转发和路由选择。

2、汇聚层：在每一层楼设置一台汇聚交换机，用于连接该楼层的接入交换机和核心路由器，实现楼层之间的数据汇聚和传输。

3、接入层：每个办公室和工作区域配置一台接入交换机，将员工的电脑、打印机等设备接入网络。

三、硬件设备选型1、路由器：选择了一款具有强大处理能力和丰富安全功能的企业级路由器，支持多种路由协议，如 OSPF、BGP 等，能够满足公司未来网络扩展的需求。

2、交换机：汇聚交换机选用了具有高背板带宽和端口密度的千兆以太网交换机，接入交换机则选用了性价比高的百兆以太网交换机。

3、服务器：为了满足文件共享、邮件服务和数据库存储等需求，配置了一台高性能的服务器，配备了大容量的硬盘和足够的内存。

四、IP 地址规划为了便于管理和维护，我们对公司局域网进行了合理的 IP 地址规划。

采用了私有 IP 地址段 19216800/16 ，并将其划分为多个子网：1、管理层子网：19216810/24 ，用于连接公司领导和管理人员的电脑。
