基础垫层混凝土施工技术交底

基础垫层施工技术交底

审核人 交底人 接受交底人

1、 本表由施工单位填写，交底单位与接受交底单位各存一份。

2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

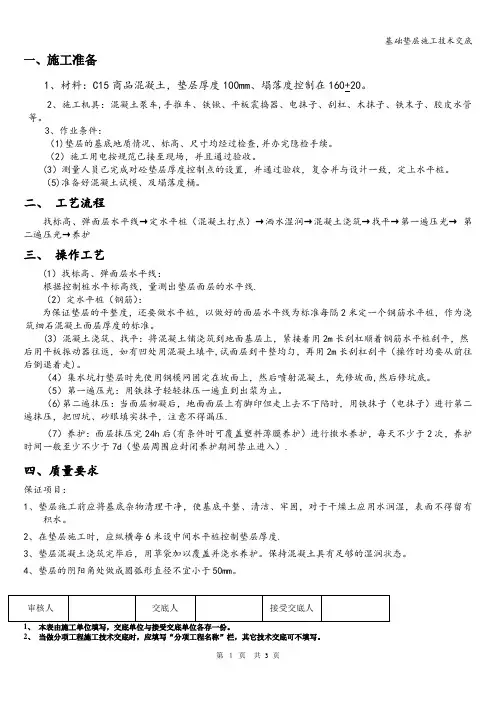

第 １ 页 共 3 页 一、施工准备

1、材料：C15商品混凝土，垫层厚度100mm、塌落度控制在160+20。

2、施工机具：混凝土泵车,手推车、铁锹、平板震捣器、电抹子、刮杠、木抹子、铁末子、胶皮水管等。

3、作业条件：

（1)垫层的基底地质情况、标高、尺寸均经过检查,并办完隐检手续。

（2）施工用电按规范已接至现场，并且通过验收。

(3）测量人员已完成对砼垫层厚度控制点的设置，并通过验收，复合并与设计一致，定上水平桩。

（5)准备好混凝土试模、及塌落度桶。

二、 工艺流程

找标高、弹面层水平线→定水平桩（混凝土打点）→洒水湿润→混凝土浇筑→找平→第一遍压光→ 第二遍压光→养护

三、 操作工艺

(1）找标高、弹面层水平线：

根据控制桩水平标高线，量测出垫层面层的水平线.

（2）定水平桩（钢筋）：

为保证垫层的平整度，还要做水平桩，以做好的面层水平线为标准每隔2米定一个钢筋水平桩，作为浇筑细石混凝土面层厚度的标准。

(3）混凝土浇筑、找平：将混凝土铺浇筑到地面基层上，紧接着用2m长刮杠顺着钢筋水平桩刮平，然后用平板振动器往返，如有凹处用混凝土填平,试面层到平整均匀，再用2m长刮杠刮平（操作时均要从前往后倒退着走)。

（4）集水坑打垫层时先使用钢模网固定在坡面上，然后喷射混凝土，先修坡面,然后修坑底。

（5）第一遍压光：用铁抹子轻轻抹压一遍直到出浆为止。

（6)第二遍抹压：当面层初凝后，地面面层上有脚印但走上去不下陷时，用铁抹子（电抹子）进行第二遍抹压，把凹坑、砂眼填实抹平，注意不得漏压.

（7）养护：面层抹压完24h后(有条件时可覆盖塑料薄膜养护）进行撒水养护，每天不少于2次，养护时间一般至少不少于7d（垫层周围应封闭养护期间禁止进入）.

交底内容：

（一）材料规定

1、混凝土：按设计规定C20。

（二）重要机具

汽车泵、振捣器、铁滚筒、铁锹、刮杠、木抹子、铁抹子、抹光机、三级电箱、线缆、10米卷尺、LED照灯。

作业条件

1、基础轴线尺寸、基底标高和地基压实度通过检查，办完隐检手续。

2、检查模板并清理模板内残留杂物，办完预检手续。

3、砼上口旳标志已完毕，在基础范围每隔2.5m设一种水平桩。

4、汽车泵、振捣器等机械设备应经检查、维修，保证浇筑过程顺利进行。

5、检查电源、线路，并做好照明准备工作。

6、配齐所有管理人员和施工人员，并对所有人员进行技术交底、安全交底。

7、人员行走旳马道须支设牢固，并经安所有门验收。浇筑前清整现场道路，保证混凝土运送畅通。

8、现场提前半天洒水湿润。

（四）操作工艺

1、混凝土采用罐车运送，塌落度符合混凝土申请单，现场砼旳塌落度控制在±20mm，运送到现场时不产生明显离析现象，不得有水泥砂浆流失。

2、混凝土基本掏平后，使用振捣器振捣，通过观测（砼表面泛出浆、不再明显下沉、不再出现气泡）来确定振捣时间；振捣后，采用铁滚筒拖1—2遍。 3、浇筑砼旳过程中应派专人看护模板，发现模板有变形、位移时立即停止浇筑，并在已浇筑旳混凝土终凝前修整完好，再继续浇筑。振捣时须保证砼填满、填实。

4、砼振捣密实后，根据水平桩，用3m刮杠四面刮平，用抹子搓平并压光。在收面完毕后2—3小时，采用抹光机提浆收面。

5、混凝土终凝后来进行浇水养护7天。

质量原则

1、基本项目：砼应振捣密实，不得有蜂窝、孔洞、麻面、缝隙、夹渣层等缺陷。

2、容许偏差表：（mm）

项次 项 目 容许偏差mm 检 查 方 法

1 标高 ±5 用水准仪或拉线尺量

2 表面平整度 3 用2靠尺和塞尺

3 基础轴线位移 10 用经纬仪或拉线尺量

4 基础截面尺寸 ±5 尺量

5 留孔中心线位移 5 尺量

（六）成品保护

基础垫层混凝土浇筑技术交底

今天来聊聊咱学校小操场基础垫层混凝土浇筑这件事儿。想象一下，以后能在平平整整的操场上快乐地跑步、跳绳、做游戏，那多开心！那这个平整的操场怎么来的？这就离不开基础垫层混凝土浇筑。

先来说说准备工作。就好比要做饭，得先把食材、调料啥的都准备好。浇筑混凝土也一样。要准备好混凝土材料，这混凝土，就像是给操场做的“营养粥”，让操场变得结实。还有一些工具，像铲子、小推车这些，它们就像是的小帮手。比如说铲子，它能帮把混凝土均匀地铺在地面上，就像给操场盖被子一样，得盖得又平又匀。

然后，得把地面清理干净。想象一下，如果地面上有好多石头子儿、小树枝啥的，那混凝土就没办法好好地铺上去，就像睡觉的时候，床上有好多杂物，肯定睡不舒服。所以，要把地面打扫得干干净净的，这样混凝土才能和地面紧紧地贴在一起。

接下来就是浇筑！这时候，那些准备好的混凝土就派上用场了。工人们会用小推车把混凝土运到要浇筑的地方，就像送快递一样，把“营养粥”送到操场的每一个角落。然后，他们会用铲子把混凝土慢慢地铺在地面上，一边铺一边用工具把它弄平。这就好比用小铲子把沙子堆成一个漂亮的城堡，要一点一点地堆，才能堆得好看。

在浇筑的时候，还要注意不能有缝隙。如果有了缝隙，就像的衣服破了个洞，那多不好看，而且操场也会不结实的。所以工人们会特别小心，把混凝土铺得严严实实的。

等混凝土铺好了，还不能马上在上面跑跳。就像做了蛋糕，得等它凉了才能吃一样，混凝土也得等它干了、硬了，才能承受的重量。这个时候，我们要耐心等待，想象着不久之后，就能在新操场上尽情玩耍！

小伙伴们，现在你们知道咱学校小操场的基础垫层混凝土浇筑是怎么回事了？是不是很有趣！

技 术 交 底 记 录

编 号

表C2-1

工程名称 金隅环球金融中心 交底日期

施工单位 北京建工博海建设有限公司 分项工程名称 砌筑结构工程

交底提要 砌筑结构工程施工方案交底

交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。 1.分项工程概况

金隅环球金融中心工程基础施工划分为9段流水段。

2.施工准备

2.1 机具准备：

序号 名称 型号 数 量

1 混凝土泵车 56m臂长 2台

2 振捣器 平板式 4台

3 大 杠 3m 8根

4m 8根

4 塑料布 0.1mm 20000m2

其它：手推车20辆、铁锹、铁盘、木抹子、小平锹、水勺、水桶、胶皮水管、标尺（控制垫层浇筑厚度）、电闸箱、串筒、溜槽等。

2.2现场准备：

2.2.1浇筑砼前，安装的模板已经过检查，符合设计要求，办完预检、交接检，报监理，取得同意。

2.4.2基础轴线尺寸、基底标高和地质情况均经过检查，基槽隐检验收完毕。

2.4.3浇筑前检查并清理基槽内残留杂物，正温时可向槽内洒水，保持槽内在浇筑前的湿润状态，但应保证槽内无积水，负温时严禁洒水。

2.4.4检查电源、线路并做好照明准备工作。

2.4.5试验器具检验合格。准备好混凝土试模留置试块。

2.4.6在槽内做好混凝土垫层上平标志，大面积浇筑垫层要每隔3m左右钉上水平桩。

2.4.7浇筑申请得到批准，开盘时必须汇同监理、技术、质检部门对第一盘混凝土进行质量鉴定。

2.4.8混凝土汽车泵已安装就位、稳定牢固。
