人教版九年级物理第十七章《欧姆定律》测试题(含答案)

人教版九年级物理全册第十七章《欧姆定律》测试卷一、单选题(共15小题)1.一个定值电阻两端电压由2 V 增大到4 V 时，通过该电阻的电流增加了0.1 A ，若将该电阻接到10 V 电源上，则通过它的电流是( ) A ． 0.3 A B ． 0.4 AC ． 0.6 AD ． 0.5 A2.若R 0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx 阻值的是( )A ．B ．C ．D ．3.从欧姆定律可以导出公式R ＝，下列说法正确的是( )A ． 当电压增大2倍时，电阻R 增大2倍B ． 当电流强度增大2倍时，电阻R 减小为二分之一C ． 当电压为零时，电阻R 值不为零D ． 当电压为零时，电阻R 也为零4.如图是自动测量油箱的油量装置图．其中R ′是定值电阻，R 是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是( )A ． 油量表是电压表改装而成的B ．R 和R ′是并联的C ． 油位越高，通过R 的电流越大D ． 油位越低，R 两端的电压越小5.关于电流、电压和电阻，下列说法正确的是( ) A ． 只要将导体连入电路，电路中就有电流 B ． 导体中通过的电流越大，它的电阻越小 C ． 有电流通过的小灯泡，其两端不一定有电压 D ． 导体两端电压越大，通过该导体的电流就越大6.为实验室制作一个电铃电路，现有器材：一个12 V 的电源，一个“6 V 1 A”的电铃、若干导线，要使电路中的电铃正常工作，至少还需要( ) A ． 串联一个6 Ω的电阻 B ． 串联一个12 Ω的电阻C ． 并联一个6 Ω的电阻D ． 并联一个12 Ω的电阻7.电阻R 1、R 2串联在电路中，已知R 1∶R 2＝4∶1，则通过R 1、R 2的电流和它们两端的电压之比分别是( )A ． 1∶1和4∶1B ． 4∶1和1∶1C ． 1∶1和1∶4D ． 1∶4和4∶18.如图所示电路，已知电源电压为3 V ，R 2为6 Ω，当S 断开时，电流表的示数为0.3 A ，如把S 合上，电流表的示数为( )A ． 0.5 AB ． 0.75 AC ． 1 AD ． 1.5 A9.用“伏安法测电阻”的实验电路如图所示．如果考虑到安培表[即安培计]本身有一定的电阻(具有分压作用)，伏特表[即伏特计]本身也有一定的电阻(具有分流作用)，则下列判断中正确的是( )A ． 测量值等于电阻的实际值B ． 测量值小于电阻的实际值C ． 测量值大于电阻的实际值D ． 以上三种情况都有可能10.研究电流与电压、电阻的关系时，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该( )A ． 保持滑动变阻器R 2滑片的位置不变 B.保持R 1不变，调节R 2滑片到不同的适当位置C ． 保持滑动变阻器R 2两端的电压不变D ． 保持电路中电流不变11.利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是( )A ． 测量值偏大，是由于电流表有内阻B ． 测量值偏大，是由于电压表有内阻C ． 测量值偏小，是由于电流表有内阻D ． 测量值偏小，是由于电压表有内阻12.阻值都为10 Ω的两个电阻串联后，其等效电阻为( ) A ． 5 Ω B ． 10 ΩC ． 20 ΩD ． 40 Ω13.如果在“探究电流跟电压的关系”中，按照图中的电路图连接了电路，各表的正负接线柱和量程均正确，结果会( )A．电流表被烧坏B．电压表被烧坏C．电流表示数为0 D．电压表示数为014.电阻R1和R2串联时，两电阻两端的电压U1＞U2，如果将这两个电阻并联则通过这两个电阻的电流为()A．I1＞I2 B．I1＝I2C．I1＜I2 D．不能确定15.如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是()A．灯泡亮度不变，电流表示数变大B．灯泡变亮，电流表示数变大C．灯泡变暗，电流表示数变小D．灯泡变暗，电流表示数变大二、填空题(共3小题)16.在伏安法测电阻的实验中，实验原理是__________.在实验中，连接电路时开关应________.实验时，靠改变 ________所在位置，记录几组数据，分别算出电阻，最后算出 ________作为被测电阻的阻值．17.5 Ω的电阻R1跟15 Ω的电阻R2并联起来，接在电压是6 V的电源上，通过R1的电流是________A，R2两端的电压是_______ V.18.将两个电阻串联，R1＝2R2，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为________．若将两个电阻并联，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为__________．三、实验题(共3小题)19.(1)如图1是伏安法测电阻的电路图，在图中○内填写适当的电表符号，在表旁标“＋”“－”接线柱．(2)上题中电压表、电流表的读数分别如图2甲、乙所示，则导体两端的电压是________ V，通过导体的电流是________A，此灯泡的电阻是________．(3)在“伏安法测电阻”的实验中：∶图3是某同学连接的实验电路，但电路中有一根导线连接错误，请你在连错的线上打叉并改正过来．∶若滑动变阻器滑片向右滑动，则电流表示数将________，电压表示数将________，待测电阻大小________(选填“变大”、“变小”或“不变”．)20.如图所示是研究电流跟电压、电阻关系的实验电路图，请你在“○”内填上合适的电表．表一、表二记录的是实验数据，分析表一数据可得出结论：_______________________；分析表二数据可得出结论：______________________________________________________.21.如图是伏安法测电阻的实验器材，其中电池组电压为3 V，Rx的阻值约为10 Ω左右．(1)如果电压表选择3 V的量程．那么电流表应选用__________的量程．这样做的优点是：∶________；∶以免实验时间过长，因________而影响阻值．(2)将图甲中器材连接成测定Rx阻值的实验电路(要求：滑动变阻器的滑片P处于最左端时，连入电路中的阻值最大)．(3)老师看到了他们的数据后，认为其中有一位同学的实验电路接错了．A．你认为________同学的电路接错了；B．你的判断依据是__________．(4)小明同学已将前两次实验的数据记入了正确的表中，第3次实验的电表指示如图乙所示，请将读数填入表中，并完成表中的有关计算.(5)从记录表中看出，三次实验计算所得的电阻值不完全相同，其原因是________________．四、计算题(共3小题)22.如图所示电路，电压表 V1的读数为8 V，闭合开关后 V2的读数为5 V．若电阻R1的阻值为12 Ω，求电路中的电流和R2的阻值．23.如图所示的电路中，电源电压18 V不变，灯泡L1的电阻是20 Ω，L2的电阻是5 Ω，求：(1)电路的等效电阻；(2)干路电流．24.有两只电阻R1和R2，把他们串联后接到18 V的电源上，通过它们的电流为2 A，当它们并联接在同一电源上时，总电流为9 A，求R1和R2的阻值．答案解析1.【答案】D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从2 V增加到4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选D.2.【答案】D【解析】A项电压表可以直接测量Rx的电压，电流表可以直接测量Rx的电流，根据Rx＝，求出电阻．不符合题意．B项电压表V1可以直接测量R0的电压，R0是定值电阻，根据I0＝求出电流，电压表V2可以直接测量Rx的电压，根据串联电路电流处处相等得Ix＝I0，根据Rx＝，求出电阻．不符合题意．C项电流表A1可以直接测量R0的电流，R0是定值电阻，根据U0＝I0R0求出电压，电流表A2可以直接测量Rx的电流，根据并联电路各支路电压相等得Ux＝U0，根据Rx＝，求出电阻．不符合题意．D项电流表只能直接测量Rx的电流，电压不能直接和间接测量，无法计算电阻．符合题意．3.【答案】C【解析】公式R＝只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值，但它与两端的电压、通过的电流无关，当电压增大2倍时、当电流强度增大2倍时、当电压为零时，导体的电阻均不变．故选C.4.【答案】C【解析】图中油量表串联在电路中，是由电流表改装而成的，故A错误．由电路图可知，R和R′依次串联，电流只有一条路径，则两电阻是串联的，故B错误；油位越高，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即通过R的电流越大，故C正确；油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R′两端的电压变小，因串联电路中总电压等于各分电压之和，所以R 两端的电压越大，故D错误．5.【答案】D【解析】A项导体接入电路，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，该选项错误；B项当导体两端电压一定时，导体中通过的电流越大，说明它的电阻越小，题中没有“电压一定”这个条件，该选项错误；C项电压是形成电流的首要条件，小灯泡有电流通过，则小灯泡两端一定有电压，该选项错误；D项电阻一定时，其电压越大，通过的电流越大，题中“导体、该导体”的字眼就说明了电阻一定，因此该选项正确．6.【答案】A【解析】电铃正常工作时的电压U电铃＝6 V，电流I＝1 A，因为电源电压12 V大于电铃正常工作时的电压6 V，所以，要使电铃能在12 V的电路上正常工作，必须给它串联一个电阻，故C、D错误；串联电路中各处的电流相等，串联电路中总电压等于各分电压之和，所以串联电阻两端的电压：UR＝U －U电铃＝12 V－6 V＝6 V，由I＝可得，串联电阻的阻值：R＝＝＝6 Ω，故A正确，B错误．7.【答案】A【解析】串联电路中各处的电流相等，电阻R1、R2串联在电路中时，通过它们的电流之比为1∶1，由欧姆定律得：＝＝＝.8.【答案】B【解析】当S断开时，两电阻串联，电流表测电路中的电流，由I＝可得，电路中的总电阻：R＝＝＝10 Ω，因串联电路中总电阻等于各分电阻之和，所以R1的阻值：R1＝R－R2＝10 Ω－6 Ω＝4 Ω；当S闭合时，电路为R1的简单电路，则电路中电流表的示数：I′＝＝＝0.75 A.9.【答案】B【解析】根据R＝，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而安培表实际测量的是通过待测电阻和伏特表的总电流，即电流偏大，而伏特表是与电阻并联连接，测量的电压是准确的，由R＝可知，电阻的测量值小于真实值．故选B.10.【答案】B【解析】11.【答案】A【解析】图中是安培表内接法，由于安培表的分压作用，电压测量值偏大，电流表测量值准确，根据欧姆定律I＝可知，电阻测量值偏大，等于电阻R与安培表内阻之和．故选A.12.【答案】C【解析】串联电路中总电阻等于各分电阻之和，阻值都为10 Ω的两个电阻串联后，其等效电阻：R＝R1＋R2＝10 Ω＋10 Ω＝20 Ω.13.【答案】C【解析】在此电路中，由于电压表串联在电路中，相当于电路断路，电压表测量电源电压，电流表示数接近于零．故选C.14.【答案】C【解析】电阻R1和R2串联时，因串联电路中各处的电流相等，且U1＞U2，所以，由I＝的变形式R＝可知，R1＞R2，将这两个电阻并联时，因并联电路中各支路两端的电压相等，所以，由I＝可知，I1＜I2.15.【答案】C【解析】由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流；滑动变阻器的滑片P向右移动的过程中，接入电路的电阻变大，电路的总电阻变大；根据I＝可知，电路中的电流变小，即电流表的示数变小；灯泡变暗．故选C.16.【答案】欧姆定律或R＝断开滑片平均值【解析】17.【答案】1.26【解析】由题意可知，电阻R1与电阻R2并联，并联电路中各支路两端的电压相等，两电阻两端的电压：U1＝U2＝U＝6 V，因为I＝，通过R1的电流：I1＝＝＝1.2 A.18.【答案】1∶1 2∶11∶21∶1【解析】因为串联电路中各处的电流相等，所以两电阻串联时，通过两电阻的电流相等，即电流之比为1∶1；由I＝可得，电压U＝IR，R1、R2两端的电压之比：U1∶U2＝IR1∶IR2＝R1∶R2＝2∶1.因为并联电路中各支路两端的电压相等，所以两电阻并联时，两电阻两端的电压相等，即电压之比为1∶1；则通过两电阻的电流之比：I1∶I2＝1∶1＝R2∶R1＝1∶2.19.【答案】(1)(2)8.50.2632.7 Ω(3)∶∶变小变小不变【解析】(1)根据电流表串联在电路中，电压表并联在电阻两端，电流从电表的正接线柱流入，负接线柱流出，简称(正进负出)．(2)电压表所选量程为：0～15 V，其分度值为：0.5 V，由指针位置可知U＝8.5 V，电流表所选量程为：0～0.6 A，其分度值为：0.02 A，由指针位置可知I＝0.26 A，由I＝得R＝＝≈32.7 Ω.(3)∶在图3的实验电路中，应将连在滑动变阻器左端的导线改接在待测电阻左端的接线柱上．∶因滑动变阻器和待测电阻串联，若滑动变阻器滑片向右滑动，此时滑动变阻器阻值增大，整个电路中电流减小，待测电阻两端电压减小．而待测电阻阻值不变，因为电阻不随其两端电压和电流的改变而改变．20.【答案】在导体电阻一定时，通过导体的电流与导体两端的电压成正比在电压一定时，通过导体的电流与导体的电阻成反比【解析】(1)电压表与电阻R0并联，电流表串联在电路中；(2)表一中的电阻R＝5 Ω不变，随着导体两端的电压增大，通过导体的电流也增大，并且成倍数的增大，即在导体电阻一定时，通过导体的电流与导体两端的电压成正比；表二中的电压U＝2 V不变，当电阻增大时，通过导体的电流减小，并且成倍数的减小，即在电压一定时，通过导体的电流与导体的电阻成反比．21.【答案】(1)0～0.6 A减小误差温度(2)(3)乙电流随电压的增大而减小(4)数据如表所示；(5)电阻受温度影响，随温度升高而增大【解析】(1)电路中的最大电流：I＝＝＝0.3 A，所以电流表选择的量程为0～0.6 A；此量程分度值小，精确度高，可以减小读数时产生的误差，并且电路中电流小，减少了温度对电阻的影响；(2)电压表选0～3 V量程，电流表选0～0.6 A量程，当滑动变阻器接左上与右下两个接线柱，滑动变阻器的滑片P处于最左端时，连入电路的阻值最大；(3)伏安法测量电阻的实验中，电压表测量加在电阻两端的电压，电流表测量的是通过电阻的电流；当电阻两端电压增大，电流也应该随之增大，而乙表中的电流随电压的增大而减小，因此可以得出乙同学的电路接错了．(4)电压表量程是0～3 V，由图乙所示电压表可知，电压表分度值是0.1 V，电压表示数是2.8 V；电流表量程是0～0.6 A，由图乙所示电流表可知，电流表分度值是0.02 A，电流表示数是0.28 A；由I＝，可得电阻R3＝＝＝10 Ω；电阻阻值R＝(10 Ω＋10.4 Ω＋10 Ω)≈10.1 Ω，数据如表．(5)随着实验的进行，通电时间增长，电阻产生的热量增多，电阻温度升高，电阻阻值受温度影响，随温度升高而变大，所以三次实验计算所得的电阻值不完全相同．22.【答案】解：由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，由于串联电路中总电压等于各分电压之和，则R1两端的电压：U1＝U－U2＝8 V－5 V＝3 V，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.25 A，则R2的阻值：R2＝＝＝20 Ω.答：电路中的电流为0.25 A，R2的阻值为20 Ω.【解析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出R2的阻值．23.【答案】解：(1)由串联电路特点可知：R＝R1＋R2＝20 Ω＋5 Ω＝25 Ω，(2)电路电流：I＝＝＝0.72 A.答：(1)它们的等效电阻是25 Ω；(2)如果电压是18 V，则电路中的电流为0.72 A.【解析】(1)由串联电路特点，求出串联电阻阻值．(2)由欧姆定律，根据公式I＝求出干路电流．24.【答案】解：串联后接到18 V的电源上，通过它们的电流为2 A，则R串＝R1＋R2＝＝＝9 Ω；并联接在同一电源上时，总电流为9 A，则并联后总电阻为R并＝＝＝2 Ω；即：＋＝；解得：R1＝3 Ω，R2＝6 Ω或R1＝6 Ω，R2＝3 Ω；答：R1＝3 Ω，R2＝6 Ω或R1＝6 Ω，R2＝3 Ω.【解析】并联电路中电流的规律I＝I1＋I2，并联电路中电压的规律U＝U1＝U2，串联电路的电压规律为：U＝U1＋U2；串联电路的电流规律为：I＝I1＝I2.欧姆定律的表达式为：I＝.。

第十七章《欧姆定律》单元测试题一、单选题(共15小题)1.串联电路随着用电器的个数增加，其总电阻( )A．变大B．变小C．不变D．无法判断2.阻值相等的两电阻R串联时总电阻为40 Ω，则它们并联时的等效电阻为( )A． 20 ΩB． 80 ΩC． 10 ΩD． 30 Ω3.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为( )A． 4.5 ΩB． 6 ΩC． 10 ΩD． 20 Ω4.根据欧姆定律，下列说法中正确的是( )A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零5.图中，能正确描述电阻一定时，电流随电压变化的图象是( )A．B．C．D．6.关于导体中的电流与导体两端的电压的关系，下列叙述正确的是( )A．在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比B．在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比C．导体中的电流越大，其电压越大D．导体中的电流越小，其电压越小7.一个定值电阻两端电压由 2 V增大到 4 V时，通过该电阻的电流增加了0.1 A，若将该电阻接到10 V电源上，则通过它的电流是( )A． 0.3 AB． 0.4 AC． 0.6 AD． 0.5 A8.如图所示的电路，R1＝4 Ω，R2＝6 Ω，电压表示数为 3 V，则电源电压为( )A． 3 VB． 5 VC． 1 VD． 2 V9.一只 2 Ω的电阻和一只 4 Ω的电阻串联，已知 2 Ω电阻两端的电压是10 V，则下列说法不正确的是( )A．可以用一个 6 Ω的电阻代替这两个电阻的串联B． 4 Ω的电阻两端电压是20 VC．通过 2 Ω电阻的电流是 5 AD．通过 4 Ω电阻的电流是 2.5 A10.如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是( )A．体重显示表是用电压表改装成的B．体重越大，体重显示表的示数越大C．体重测试仪电路由于缺少开关，始终处于通路D．体重测试仪所测体重越大，电路消耗电能越少11.甲、乙两段电阻丝，在相同的电压下，通过两段电阻丝的电流相比较( )A．甲大B．乙大C．相等D．无法确定12.下列电路图中电源电压U保持不变，定值电阻R的阻值已知．在不改变电路的情况下，能测出未知电阻Rx的阻值的电路图是( )A．B．C．D．13.下列说法正确的是( )A．当加在导体两端的电压改变时，电压与电流的比值也随着改变B．用不同的导体研究电流和电压的关系，得到的结论不一样C．相同的电压加在电阻不同的导体两端，电流一定相同D．同一导体，两端电压越大，通过电流也越大14.一个阻值为 1 Ω的电阻与一个阻值为 5 Ω的电阻并联后，其总电阻( )A．大于 5 ΩB．大于 1 Ω、小于 5 ΩC．等于 1 ΩD．小于 1 Ω15.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是( )A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定二、填空题(共3小题)16.如图所示的电路中，电源电压不变，R1＝R2＝R3＝10 Ω.宇宇同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.3 A，则电源电压U＝________ V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是________ V.17.串联电路的总电阻比该电路中任何一个电阻都________，两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值是__________ Ω18.伏安法测电阻的实验原理是________，实验中滑动变阻器的作用是______________，测量三组数据的目的是______________________．三、实验题(共3小题)19.某同学在“用电压表和电流表测导体的电阻”实验中，按如图(a)所示的电路图连接好电路，移动滑动变阻器的滑片，使滑动变阻器连入电路的阻值最大．闭合开关，移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，作出如图(b)所示的U－I图线．则被测电阻R1的电阻值为______ Ω.滑动变阻器的滑片在某一位置时，电压表的指针位置如图(c)所示(电压表所接的量程为0～3 V)，则电压表的示数为________V20.某实验小组在“探究导体中的电流与电压的关系”时，由实验小组长选择了器材：若干节干电池、金属导体、电流表、电压表、__________和____________．讨论得到了可以通过改变电池的节数从而改变___________________．(1)请在图甲方框中画出实验电路图，并在图中标出电流表和电压表的“＋”“－”接线柱．(2)小组共同设计记录电流I与电压U的表格.(3)请按电路图将图乙的器材连接好．(4)该小组同学能按要求正确连接电路，并能正确测量和读数，并把测量数据记录在表格中，请画出导体A的U－I图线．(5)由图线A可以得到：______________________________.21.某同学通过研究电流、电压、电阻之间的关系，实验数据如表所示.(1)分析比较实验序号1、2、3或4、5、6或7、8、9，可以得出的结论是___________________________．(2)分析比较实验序号1、4、7或2、5、8或3、6、9，可以得出的结论是_____________________________．(3)进一步综合分析比较各表中的数据，归纳得出结论：①分析比较________________________________________________________．②分析比较_________________________________________________________．四、简答题(共3小题)22.老师提供了下列器材测量电阻：电压恒定的电源一个(电压未知)，定值电阻R0一个(阻值已知)，待测电阻Rx一个，量程合适的电流表一个、开关一个，导线若干．(1)在下面画出实验电路图．(2)写出实验的主要步骤．(3)写出Rx的表达式．23.我们已进行过“探究欧姆定律”的实验，请回答下列问题．(1)请在图中把余下部分的电路用笔画线代替导线连接好．(2)小明做实验时，闭合开关后发现，无论怎样移动滑片，电流表示数都为0，电压表示数接近电源电压，则故障可能是________________________．24.两个电阻R1、R2并联的总电阻为R总＝，有同学据此认为三个电阻R1、R2、R3并联后的总电阻R总＝，但是这个想法是错误的，请运用所学的电学知识加以证明，并推导出正确的表达式．五、计算题(共3小题)25.如图所示电路，电源电压为 6 V，当S断开时，电流表的示数为 1 A；S闭合时，电流表的读数为1.5安．求：(1)电阻R1的阻值．(2)电阻R2的阻值．26.在如图所示的电路中，电源两端的电压为 6 V且保持不变，电阻R1＝4 Ω.当开关S闭合后，电压表示数为 4 V.求：(1)电流表的示数．(2)电阻R2的阻值．27.随着人们生活水平不断提高，私家车已日益普及．如图甲是一种测量小汽车油箱内油量的装置原理图，它主要由电源、压敏电阻R(电阻随所受压力的变化而变化)、油量表(实质上电流表)等组成电路．压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压为12 V．问：(1)未放油箱时，电路中的电流是多少？(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程是多少？(3)若油箱的质量为 6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是多少？(g取10 N/kg)答案解析1.【答案】 A【解析】当串联电路随着用电器的个数增加时，相当于增长了电阻的长度，长度越长电阻越大，所以总阻值也会变大．2.【答案】 C【解析】由于阻值相等的两电阻R串联，则串联时等效电阻为：R串＝2R，所以，R＝R串＝×40 Ω＝20 Ω；并联电路等效电阻的倒数等于各支路电阻倒数之和，则它们并联时的等效电阻：R并＝R＝×20 Ω＝10 Ω.3.【答案】 A【解析】同种材料制成的粗细均匀的电阻丝，电阻与其长度成正比，则圆弧部分的电阻R1＝×24 Ω＝6 Ω，圆弧部分的电阻R2＝×24 Ω＝18 Ω；以图中方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：RAB＝＝＝4.5 Ω.4.【答案】 C【解析】影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故A、B错误；由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；电阻是导体本身的一种属性，与所加电压无关，故D错误．5.【答案】 A【解析】电阻一定时，电流与电压成正比．6.【答案】 A【解析】在电阻不变的情况下，导体中的电流与导体两端电压成正比，电流由电压决定，不是电流决定电压，故A正确．7.【答案】 D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从 2 V增加到 4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选 D.8.【答案】 B【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.5 A，由串联电路中总电阻等于各分电阻之和得：R＝R1＋R2＝4 Ω＋6 Ω＝10 Ω，根据欧姆定律可得：电源的电压U＝IR＝0.5 A×10 Ω＝5 V.9.【答案】 D【解析】已知电阻R1＝2 Ω，R2＝4 Ω，根据串联电路的电阻特点得：R＝R1＋R2＝2 Ω＋4 Ω＝6 Ω；故A正确；已知2 Ω电阻两端的电压是10 V，则I1＝＝＝5 A；因为串联电路的电流处处相等，所以通过 4 Ω电阻中的电流I2＝I1＝5 A；根据欧姆定律得：R2两端的电压U2＝I2R2＝5 A×4 Ω＝20 V；则选项B、C正确，D错误．10.【答案】 B【解析】由电路图可知，体重测试仪串联在电路中，所以体重显示表是用电流表改装成的，故A 不正确；当测试仪所测体重越大时，滑动变阻器接入电路的电阻变小，根据I＝可知，电路中的电流变大，即体重显示表的示数越大，故B正确；当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路处于断路，故C不正确；由W＝UIt可知，电路消耗电能的多少与工作时间有关，而工作时间不知，消耗电能的多少无法判断，故D不正确．11.【答案】 D【解析】两电阻丝电压U相同，由欧姆定律可知，通过电阻的电流：I＝，由于不知道两电阻丝电阻R的关系，无法判断通过它们的电流关系．12.【答案】 A【解析】A项定值电阻R与未知电阻Rx串联，流过它们的电流相等，单刀双掷开关打到1时，测出R与Rx的串联电压U1，开关打到2时测出电阻Rx的电压Ux，由串联电路特点求出定值电阻R两端电压，由欧姆定律求出流过Rx的电流，则该电路能测出电阻Rx的阻值；B项不论怎样闭合、断开各开关，都不能同时测出Rx的电压与电流，不能用该电路测出电阻Rx的阻值；C项闭合开关S2，电压表上端为正接线柱，下端为负接线柱；只闭合开关S3，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出待测电阻阻值；D项无论单刀双掷开关打到何处都不能测出Rx的电压与电流，不能用该电路测出Rx的阻值．13.【答案】 D【解析】在研究电流与电压的实验中，对同一导体，改变加在两端的电压，发现通过的电流也随之改变，但电压与电流的比值不变，换其他导体，也能得出同样结论．故选 D.14.【答案】 D【解析】15.【答案】 A【解析】由U－I图象得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2.故选A.16.【答案】 6 2【解析】由电路图可知，当电流表并联在R1两端时，R2、R3串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I＝可得，电源的电压：U＝I(R2＋R3)＝0.3 A×(10 Ω＋10 Ω)＝6 V；电流表换成了电压表时，三电阻串联，电压表测R1两端的电压，此时电路中的电流：I′＝＝＝0.2 A，由I＝可得，电压表的示数：U1＝I′R1＝0.2 A×10 Ω＝2 V.17.【答案】大30【解析】串联电路的总电阻等于各串联电阻之和，因此串联电路的总电阻比该电路中任何一个电阻都大；两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值：R＝20 Ω＋10 Ω＝30 Ω.18.【答案】R＝改变待测电阻两端的电压取平均值减小误差【解析】伏安法测电阻的原理是：欧姆定律，即：R＝，则需要测量的物理量是导体两端的电压和通过导体的电流；滑动变阻器主要作用是：改变定值电阻两端的电压和电流，能完成多次实验；测量三组数据的目的是取电阻的平均值，减小误差．19.【答案】8 1.6【解析】20.【答案】开关导线导体两端的电压(1)(3)(4)(5)电阻不变，导体中的电流与它两端的电压成正比．【解析】21.【答案】(1)当电阻一定时，通过导体的电流与导体两端的电压成正比(2)当电压一定时，通过导体的电流与导体的电阻成正比(3)①同一导体，其两端的电压与通过这段导体的电流的比值是相同的②不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大【解析】(1)分析比较实验序号1、2、3或4、5、6或7、8、9的电流与电压变化的倍数关系，电阻一定时，电压变为原来的几倍，电流也随之变为原来的几倍，所以可以得出的结论是：当电阻一定时，通过导体的电流与导体两端的电压成正比．(2)分析比较实验序号1、4、7或2、5、8或3、6、9的电流与电阻变化的倍数关系，电压一定时，电阻变为原来的几倍，电流随之变为原来的几分之一，所以可以得出的结论是：当电压一定时，通过导体的电流与导体的电阻成正比．(3)表一中电压和电流的比值均为5；表二中电压和电流的比值均为10；表三中电压和电流的比值均为20；①分析比较表一或表二或表三有关数据，可初步得出，其两端的电压与通过这段导体的电流的比值是相同的．②分析比较表一、表二或表三有关数据，可初步得出，不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大．22.【答案】(1)电路图如图：(2)实验步骤：①按电路图连接电路．②闭合开关S1，断开开关S2，读出此时电流表的示数I1.③闭合开关S2，断开开关S1，读出此时电流表的示数I2.④根据所测数据计算得出Rx的阻值．(3)电阻两端的电压U＝I1R0所以Rx＝＝R0【解析】23.【答案】(1)(2)电阻断路．【解析】24.【答案】因为并联电路中，总电阻的倒数等于各分电阻倒数之和，所以当三个电阻并联时，并联后的总电阻与分电阻的关系为＝＋＋；化简后可得：R总＝.【解析】25.【答案】解：(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，并联电路中各支路两端的电压相等，根据欧姆定律可得，R1的电阻：R1＝＝＝6 Ω；(2)当S闭合时，两电阻并联，电流表测干路电流，并联电路中各支路独立工作、互不影响，当S闭合时，通过R1的电流不变，并联电路中干路电流等于各支路电流之和，通过R2的电流I2＝I－I1＝1.5 A－1 A＝0.5 A，R2的电阻：R2＝＝＝12 Ω.答：(1)电阻R1为6 Ω；(2)电阻R2为12 Ω.【解析】(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出R1的阻值；(2)当S闭合时，两电阻并联，电流表测干路电流，根据并联电路的特点可知通过R1的电流不变，利用并联电路的电流特点求出通过R2的电流，再根据欧姆定律求出电阻R2的阻值．26.【答案】解：(1)由串联电路特点知，电阻R1两端的电压U1＝U－U2＝6 V－4 V＝2 V；由欧姆定律得，电流表的示数I＝＝＝0.5 A；(2)由欧姆定律得，电阻R2阻值R2＝＝＝8 Ω；答：(1)电流表的示数是0.5A.(2)电阻R2的阻值是8 Ω.【解析】(1)由电路图知电阻R1与R2串联，电压表测电阻R2两端的电压，根据串联电路的特点求出电阻两端R1的电压，然后由欧姆定律求出电路电流；(2)已知电阻R2两端的电压、流过电阻的电流，由欧姆定律可求出电阻R2的阻值．27.【答案】解：(1)根据图乙可知，未放油箱时电阻R1＝400 Ω，此时电路中的电流：I1＝＝＝0.03 A；(2)由图乙可知，当F＝500 N时，R2＝80 Ω，则电路中的最大电流：I2＝＝＝0.15 A，所以电流表的量程为0.03～0.15 A；(3)由I＝可得，压敏电阻的阻值：R3＝＝＝200 Ω；由图乙可知，当R＝200 Ω时，F＝180 N，此时汽油和油箱的总重力等于180 N；由G＝mg可得，m总＝＝＝18 kg，汽油的质量：m汽油＝18 kg－6.5 kg＝11.5 kg，G汽油＝m汽油g＝11.5 kg×10 N＝115 N.答：(1)未放油箱时，电路中的电流是0.03 A；(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程为0.03～0.15 A；(3)若油箱的质量为 6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是115 N.【解析】(1)根据图乙可以看出，未放油箱时电阻R＝400 Ω，根据欧姆定律可求电路电流的大小．(2)根据图乙读出压敏电阻表面能承受的最大压力为500 N时压敏电阻的阻值，然后根据欧姆定律求出电路中的最大电流，从而得出电流表的量程；(3)先根据欧姆定律的变形公式求出压敏电阻接入电路的阻值，然后根据图象读出压敏电阻承受的压力，再根据压力等于重力、G＝mg和油箱的质量求出汽油的质量，并进一步求出油箱内汽油的重力．。

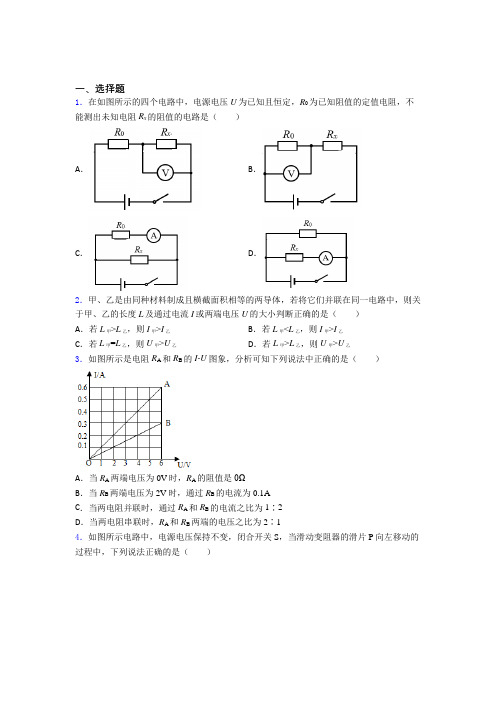

一、选择题1．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D．2．甲、乙是由同种材料制成且横截面积相等的两导体，若将它们并联在同一电路中，则关于甲、乙的长度L及通过电流I或两端电压U的大小判断正确的是（）A．若L甲>L乙，则I甲>I乙B．若L甲<L乙，则I甲>I乙C．若L甲=L乙，则U甲>U乙D．若L甲>L乙，则U甲>U乙3．如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是（）A．当R A两端电压为0V时，R A的阻值是0ΩB．当R B两端电压为2V时，通过R B的电流为0.1AC．当两电阻并联时，通过R A和R B的电流之比为1∶2D．当两电阻串联时，R A和R B两端的电压之比为2∶14．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变5．如图所示电路，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。

闭合开关S 后，在滑片P向右滑动的过程中，下列判断正确的是（）A．电流表A示数变小，电压表V1示数变小，V2示数变大B．电流表A示数变小，电压表V1示数变大，V2示数不变C．电流表A示数变大，电压表V1示数变大，V2示数不变D．电流表A示数变小，电压表V1示数不变，V2示数变小6．如图所示是电阻甲和乙的U﹣I图象，下列对图象信息做出的判断，正确的是（）A．当甲两端电压为0.5V时，通过它的电流为2.5AB．当乙两端电压为1V时，其电阻值为0.4ΩC．将甲乙串联，若它们两端的总电压为2V，则通过它们的电流为0.3AD．将甲乙并联，若电压为2V，则此时甲的电阻小于乙的电阻7．如图所示，电源电压不变。

人教版九年级全册《第17章欧姆定律》单元测试卷（2）一、选择题1．（3分）两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联后的总电阻是（）A．5ΩB．10ΩC．20ΩD．40Ω2．（3分）下列说法正确的是（）A．并联电路的总电阻等于各电阻的倒数之和B．串联电路中任何一个电阻小于串联总电阻C．串联电路中的电阻越大，它两端的电压就越小D．并联电路中的电阻越大，通过它的电流就越大3．（3分）小红同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体两端的电压为零时，导体的电阻也为零C．将甲、乙两导体并联接到电压为2V的电源上时，干路中的电流为0.6AD．根据数据和图象得出的结论是：同一导体两端的电压与通过它的电流成正比4．（3分）某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。

以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持2V不变C．将R x从10Ω换成15Ω后，应将滑片P向右移D．滑动变阻器阻值变化范围为1～15Ω5．（3分）用伏安法测电阻时，某同学列出了下列注意事项，其中没有必要的是（）A．连接电路时，应从电源的正极开始连线B．连接电路时，电键应始终处于断开状态C．使用电压表和电流表时要选择量程D．电路连接好后，应先用电键试触6．（3分）如图所示，电源电压恒定。

当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙＝4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为（）A．4：3B．3：2C．3：4D．3：17．（3分）有两个定值电阻，分别标有“6V0.5A”和“12V1A”字样，当将它们串联在电路中时，电源电压不可超过（）A．6V B．12V C．18V D．24V8．如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω．闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是（）A．I1：I2＝2：3U1：U2＝1：1B．I1：I2＝3：2U1：U2＝1：1C．I1：I2＝1：1U1：U2＝2：3D．I1：I2＝1：1U1：U2＝3：29．（3分）甲图是灯泡L和定值电阻R的I﹣U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U1：U2＝m，丙图中，I1：I2＝n，则下述正确的是（）A．m＝n B．m＞n C．m＜n D．mn＝1二、填空题10．（4分）在“创新素质教育实践行动”的活动中，小明同学修理电器时，需要一个150Ω的电阻，现在身边有阻值600Ω、200Ω、120Ω、80Ω、70Ω及30Ω电阻各一个，他可为选择其中和的两个电阻联来获得。

第十七章欧姆定律一、填空题1．某定值电阻两端的电压为4V时，通过它的电流为0.5A，该定值电阻的阻值是Ω，若它两端增加4V时，通过该定值电阻的电流为。

若它两端无电压时，通过的电流为A，此时该定值电阻的阻值为Ω。

2．两只定值电阻，R1标有“10Ω1A”，R2标有“20Ω0.5A”。

现将它们串联起来接到某一电源上，为了不损坏电阻，该电源电压不得超过V；若将它们并联，为了不损坏电阻，干路允许通过的最大电流是A。

3．现有一些阻值为15Ω，正常发光时电流为0.3A的小彩灯，为了增加节日的欢乐气氛，应该把个小彩联在220V的照明电路中使用。

4．电阻R1＝5Ω，R2＝20Ω，并联起来接到某一电源上，则两电阻之比为；它们两端电压之比为；通过它们的电流之比为。

5．如图所示的电路中，R1＝30Ω，当开关S断开时，电流表的示数为0.1A，电源电压是V。

当开关S闭合时，电流表的示为0.4A，则通过R2的电流是A，R2的阻值是Ω。

6．如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动时，电压表V1的示数，电压表V2的示数，电流表的示数。

（选填“变大”、“变小”或“不变”）二、选择题：7．下列说法中，不正确的是（）A．当加在导体两端的电压改变时，电压与电流的比值也随着改变B．用不同的导体研究电流和电压的关系，得到的结论都一样C．相同的电压加在电阻不同的导体两端，电流一定不同D．同一导体，它两端电压越大，通过它的电流也越大8．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。

光敏电阻的阻值随光照强度的增大而减小。

闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大9．如图所示电路，当开关S闭合后，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大。

第十七章欧姆定律一、选择题1．关于公式R=U/I，下列说法正确的是（）A．电阻与电压成正比B．对同一导体，它两端的电压与通过它的电流之比是定值C．电阻的大小与电压、电流大小有关D．电阻与电流成反比2．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R由20Ω换成10Ω的电阻后，下一步他将（）A．闭合开关，读出电流表和电压表的示数，并填入表格中B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中D．以上步骤均不正确3．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（）A．R甲＞R乙B．R甲＝R乙C．R甲＜R乙D．无法判定4．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）A．2：1B．1：2C．2：9D．9：25．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示。

如果R1、R2串联的总电阻为R，并联后的总电阻为R′．则关于R、R′的I﹣U图线所在的区域，下列说法中正确的是（）A．R1的阻值比R2大B．R在Ⅱ区域，R′在Ⅰ区域C．R在Ⅲ区域，R′在Ⅱ区域D．R在Ⅲ区域，R′在I区域6．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是（）A．1：2B．2：1C．1：3D．3：17．如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A．电路中的电流为零B．灯泡两端电压为零C．电灯的电阻为零D．电源两端的电压不为零8．如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。

则下列判断正确的是（）A．R0短路，电流表示数变大B．R1断路，电压表示数变大C．R1断路，电流表示数变大D．R0短路，电压表示数变大9．热敏电阻的阻值是随环境温度的增大而减小的。

2023年中考复习九年级物理第十七章【欧姆定律】》专项训练卷一、计算题1．将两个电阻R1、R2串联在恒为6V的电源上，电阻R1=10Ω，R2=20Ω，闭合开关，求：通过电路的电流。

2．如图电源电压为3V，电阻R1为5Ω。

闭合开关S时，电流表A的示数为0.8A，求：（1）通过电阻R1的电流；（2）通电1min整个电路消耗的电能。

3．在如图所示的电路中，R1和R2是两个定值电阻，阻值分别为R1=2Ω，R2=8Ω，电源两端的电压保持不变。

闭合开关S后，10s内通过R1的电荷量是20C。

求：（1）通过R1的电流；（2）电源电压；（3）通过R2的电流。

4．有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A．求：（1）电动机稳定转动时，线圈1min产生的热量；（2）电动机稳定转动1min输出的机械能；（3）此电动机将电能转化为机械能的效率为多少？5．在如图所示的电路中，电阻R1的阻值为10Ω，电流表的示数为1.2A。

（1）求电源电压U；（2）若在电路中接入一个电阻R2，使得接入前后电流表的示数变化了0.4A，求电阻R2的阻值。

6．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示.则由图可知，元件A和B 的电阻分别为为多少Ω？7．在如图（a）所示的电路中，电源电压为12伏，电阻1R的阻值为10欧。

闭合开关S，电压表的示数为 4.8伏。

（1）求通过电阻1R的电流。

（2）求电阻2R的阻值。

（3）现用电阻0R替换电阻1R、2R中的一个，替换后闭合开关，电压表经过调整量程后，指针正好指在满刻度处，如图（b）所示。

求电阻0R的阻值及电流表的示数。

8．如图是某家用电炖锅的简化电路图。

电源电压为220V，1R和2R均为加热电阻。

当开关S接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。

试求：（1）电炖锅保温状态下电路中的电流是多少？（2）电阻1R的阻值是多少？（3）电炖锅保温状态下工作10min，电阻2R产生热量是多少？9．如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：（1）电阻R1的阻值大小；（2）电阻R2的阻值大小；10．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。

一、选择题1．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。

如图是检测植物叶片含水量的电路，电源电压不变。

将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A．电流表示数增大，电压表示数减小B．电流表示数减小，电压表示数增大C．电流表和电压表的示数都减小D．电流表和电压表的示数都增大2．通过大量实验研究，总结出电流跟电压和电阻之间关系的科学家是（）A．安培B．欧姆C．焦耳D．牛顿3．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中不正确的是（）A．电源电压为6 VB．R2=20 Ω时，电压表示数为4 VC．该电路的最大电流为0.6 AD．P在b端时，电阻R1与R2的两端的电压之比为1∶54．距离传感器的工作原理如图，物体M在绝缘导轨上平移时，带动滑动变阻器的金属滑杆P一起移动，通过电压表显示的数据，来反映物体移动距离的大小x，假设电压表是理想的，电源电压保持不变，物体M不动时，金属滑杆P处于滑动变阻器中点，闭合开关S 后，下列说法中正确的是（）A．物体M不动时，滑动变阻器上没有电流通过B．物体M不动时，电压表没有示数C．物体M运动时，滑动变阻器上没有电流通过D．物体M运动时，电压表示数会发生变化5．如图所示电路，电源电压为6 V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．当滑片移到a端时，电流表示数为0.2 A B．当滑片移到中点时，电压表示数为2 V C．电压表示数与电流表示数的比值不变D．电压表的示数减少6．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转。

若电路中只有一处故障，对于此电路可能故障的判断，下列说法中正确的是（）A．灯L断路B．灯L短路C．R1短路D．R2短路7．某电子玩具表面有a、b两个插孔和一个开关。

人教版初中物理九年级第十七章《欧姆定律》单元检测题（解析版）第十七章《欧姆定律》单元检测题一、单选题(每小题只有一个正确答案)1.在“伏安法测电阻”的实验中，关于滑动变阻器作用的下列说法中正确的是()A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．只能使电阻两端的电压升高，电阻中的电流变大2.下面四组电阻分别并联以后总电阻最小的是() A．R1＝10 ΩR2＝100 ΩB．R1＝4 ΩR2＝40 ΩC．R1＝20 ΩR2＝30 ΩD．R1＝12 ΩR2＝60 Ω3.小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果，分别设计了下A．B．C．D．6.小明设计了如图所示的压力测量仪，测量仪可以反映弹簧上方金属片受到压力的大小．其中R是滑动变阻器，R0是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．当金属片受到的压力增大时，变阻器的阻值和压力表示数变化情况正确的是()A．变阻器的阻值增大，压力表示数增大B．变阻器的阻值减小，压力表示数减小C．变阻器的阻值增大，压力表示数减小D．变阻器的阻值减小，压力表示数增大7.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2 C．R1＜R2D．无法确定8.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为()A．4.5 ΩB．6 ΩC．10 ΩD．20 Ω9.在探究“电流与电阻关系”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？() A．电流表、电压表、滑动变阻器、一个定值电阻B．电流表、滑动变阻器、几个定值电阻C．电流表、电压表、滑动变阻器、几个定值电阻D．电流表、电压表、几个定值电阻10.有两个电阻R1＝20 Ω，R2＝30 Ω，它们并联后总电阻为()A．20 ΩB．30 ΩC．12 ΩD．50 Ω11.阻值相等的两电阻R串联时总电阻为40 Ω，则它们并联时的等效电阻为()A．20 ΩB．80 ΩC．10 ΩD．30 Ω12.如图所示，电源电压保持不变，滑动变阻器上均标有“2 A20 Ω”字样，通过哪些电路图可测出Rx 的阻值()A．甲、丙B．乙、丙C．甲、乙D．甲、乙、丙13.如图所示，滑动变阻器滑片P.若要使灯L变暗一点，则()A．P应向右滑动B．P应向左滑动C．P从中点向右滑动D．P滑动到右端14.最先研究出电流与电压和电阻三者之间关系的科学家是()A．欧姆B．法拉第C．牛顿D．焦耳15.在探究“电流与电阻关系”的实验中，电源电压保持不变，每次实验中大小都发生改变的是() A．定值电阻两端的电压B．滑动变阻器两端的电压C．电压表与电流表示数的比值D．定值电阻与滑动变阻器两端电压之比二、多选题(每小题至少有两个正确答案)16.(多选)以下方法中电源电压均保持不变，R0为已知阻值的定值电阻，滑动变阻器的最大阻值也是R0，那么能够测出未知电阻Rx的阻值的方法是()A．如图，先只闭合开关S1，测出Rx两端电压Ux，在闭合开关S2测出电源电压U，则电阻Rx＝R0B．如图，先闭合开关S1，再将开关S2分别接a和b，测出电流Ia、Ib，则电阻Rx＝R0C．如图，先将滑片移到最右端后闭合开关，此时R＝R0，测出电流Ie；再将滑片移到最左端时R ＝0，测出电流Ix，则电阻Rx＝R0D．如图，先断开所有开关调节滑动变阻器阻值为最大值，再闭合开关S1，断开开关S2，调节滑动变阻器到适当位置，测出Rx两端电压Ux＝U1；然后保持滑动变阻器滑片位置不动，断开开关S1、闭合开关S2，调节电阻箱的阻值为R1，使电压表的示数为U1.则Rx＝R117.(多选)用如图所示电路，不能完成下列哪个实验()A．探究串联电路电流的关系B．探究并联电路电压的关系C．测量电阻D．探究电流跟电压、电阻的关系18.(多选)如图所示，电流表A1和A2的示数分别为3 A 和2 A，若将R2、R3、R4中的某两个电阻互换，其它条件不变，发现两电表的示数不变．则通过R1的电流为()A．3.5 A B．4.0 A C．4.5A D．5.0 A19.(多选)在用伏安法测电阻的实验中，下列做法有问题的是()A．连接线路的过程中，开关应处于断开状态B．连接线路过程中，滑动变阻器的滑片要放在最小电阻值的位置C．电流表与被测电路串联，电压表与被测电路并联D．试触时发现电流表的指针反方向偏转，电压表的指针正常偏转，此时断开电路将电池的正负极对调即可20.(多选)如图所示是用电压表和电流表测量小灯泡电阻R L的四个电路图，其中正确的是()A．B．C．D．三、填空题21.小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值．闭合开关S，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为________V，电流表的示数为________A，待测电阻Rx的阻值为________ Ω. 22.若需要一个12 Ω的定值电阻，现在只有5 Ω、10 Ω、20 Ω、30 Ω的定值电阻各一个，则可以把一个20 Ω和一个________ Ω的定值电阻________联起来当作12 Ω的定值电阻使用．23.我们已进行过“探究欧姆定律”的实验，请回答下列问题．(1)甲、乙两图是实验小组在探究过程中，根据实验数据绘制的图象，其中表示电阻不变，电流随电压变化的图象是__________(选填“乙”或“丙”)．(2)在探究电阻一定时，电阻上的电流跟两端电压的关系的过程中，使用滑动变阻器的目的是____________和__________________．24.当电阻为10 Ω的导体两端加上某一电压时，通过此电阻的电流是3 A，如果将这个电压加在20 Ω的电阻两端，则通过它的电流是________A.25.在探究“电流与电压关系”的实验中，开关闭合前，滑动变阻器的滑片应调到__________位置，分别采用 5 Ω、10 Ω、15 Ω的电阻进行实验，目的是________________．四、实验题26.小李同学在做“伏安法测电阻”的实验时，设计了图甲所示的电路图：(1)请按照电路图，用笔画线代替导线，将图乙中的实物图连接完整．(2)在开关闭合之前，滑动变阻器的滑片应置于______(选填“最左端”、“中间”或“最右端”)．(3)若电流表、电压表示数分别如图丙a、b所示，则电流表的读数是________A，电压表的读数是______V，电阻R的阻值是________ Ω.五、简答题27.老师提供了下列器材测量电阻：电压恒定的电源一个(电压未知)，定值电阻R0一个(阻值已知)，待测电阻Rx一个，量程合适的电流表一个、开关一个，导线若干．(1)在下面画出实验电路图．(2)写出实验的主要步骤．(3)写出Rx的表达式．六、计算题28.在如图所示的电路中，电源电压为10 V，R1＝4 Ω，R2＝6 Ω.求：(1)当开关S1、S2均闭合时，电压表和电流表的示数分别是多少？(2)当开关S1闭合，S2断开时，电压表和电流表的示数又是多少？七、作图题29.东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．答案解析1.【答案】B【解析】实验中移动滑动变阻器的滑片，改变了电路中的电流，根据U＝IR，电阻不变，电流变化，所以被测电阻两端的电压变化，电流和电压的变化可以是增大、升高，也可以是减小、降低，从而实现多次测量，故B正确，D错误；实验中滑动变阻器不能改变电源电压，故A错误；实验中滑动变阻器对电流表、电压表的读数准确程度没有影响，故C 错误．2.【答案】B【解析】由＝＋，得：R＝；R A＝≈9 Ω；R B＝≈3.6 Ω；R C＝＝12 Ω；R D＝＝10 Ω；比较可得，B项正确．3.【答案】B【解析】用伏安法测电阻时，要改变滑动变阻器的大小来改变电压、电流的大小．而表(Ⅰ)求平均电压、电流后，再求电阻结果就完全不对了．表格(Ⅰ)是完全错误的．而表格(Ⅱ)非常合适，将每次电阻求出，然后再求电阻的平均值，这样就更精确了．故选 B.4.【答案】C【解析】公式R＝只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值，但它与两端的电压、通过的电流无关，当电压增大2倍时、当电流强度增大2倍时、当电压为零时，导体的电阻均不变．故选C.5.【答案】A【解析】A项定值电阻R与未知电阻Rx串联，流过它们的电流相等，单刀双掷开关打到1时，测出R与U1，开关打到2时测出电阻Rx的电压Ux，Rx的串联电压由串联电路特点求出定值电阻R两端电压，由欧姆定律求出流过Rx的电流，则该电路能测出电阻Rx的阻值；B项不论怎样闭合、断开各开关，都不能同时测出Rx 的电压与电流，不能用该电路测出电阻Rx的阻值；C项闭合开关S2，电压表上端为正接线柱，下端为负接线柱；只闭合开关S3，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出待测电阻阻值；D项无论单刀双掷开关打到何处都不能测出Rx的电压与电流，不能用该电路测出Rx的阻值．6.【答案】A【解析】由电路图可知，定值电阻与滑动变阻器串联，根据压力表与滑动变阻器并联可知应为电压表；当金属片受到的压力增大时，电路中的总电阻变大；根据I＝可知，电路中的电流变小；根据U＝IR可知，定值电阻两端的电压变小；根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即压力表示数变大．故选A.7.【答案】A【解析】由U－I图象得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2.故选A.8.【答案】A【解析】同种材料制成的粗细均匀的电阻丝，电阻与其长度成正比，则14圆弧部分的电阻R1＝14×24 Ω＝6 Ω，34圆弧部分的电阻R2＝34×24 Ω＝18 Ω；以图中方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：RAB＝＝＝4.5 Ω.9.【答案】C【解析】电流与电压、电阻有关，探究电流与电阻的关系需改变电阻，所以需要几个阻值不同的定值电阻；并要保持电阻两端的电压不变，所以还需滑动变阻器和电压表，要测量电流还需用到电流表．故选C.10.【答案】C【解析】因为R1与R2并联，所以由＝＋可得，并联后的总电阻：R＝＝＝12 Ω.11.【答案】C【解析】由于阻值相等的两电阻R串联，则串联时等效电阻为：R串＝2R，所以，R＝12R串＝12×40 Ω＝20 Ω；并联电路等效电阻的倒数等于各支路电阻倒数之和，则它们并联时的等效电阻：R并＝12R＝12×20 Ω＝10Ω.12.【答案】A【解析】由甲电路图可知，Rx和滑动变阻器串联，当滑片移到最左端时，电路为Rx的基本电路，用电流表测出电路中的电流I1，根据欧姆定律求出电源的电压U＝I1Rx；当滑片移到最右端时，Rx和滑动变阻器串联，此时滑动变阻器的电阻为R＝20 Ω，由串联电路的规律可知电路的总电阻R总＝Rx＋20 Ω，用电流表测出此时电路中的电流I2，电源的电压为U＝I2(Rx ＋20 Ω)；因电源的电压不变，所以I1Rx＝I2(Rx＋20 Ω)，即Rx＝.由乙图可知，Rx和滑动变阻器并联在电源两端，电压表测Rx两端的电压，电流表测滑动变阻器支路的电流；滑动变阻器的滑片移动时，无法测出通过Rx的电流，所以此电路不能测出Rx的阻值．由丙图可知，当滑片移到最左侧时，电路为Rx的基本电路，电压表测Rx两端的电压，电流表测电路中的电流，根据欧姆定律，即可求出Rx的阻值．13.【答案】B【解析】由图可知：灯泡和滑动变阻器串联，当滑动变阻器的滑片向左移动时，由I＝可知，电路中的电阻增大时，电流减小，使灯泡的亮度变暗；故选B.14.【答案】A【解析】最先研究电流与电压、电阻并得出三者之间关系的科学家是欧姆，故选A.15.【答案】C【解析】本实验要控制定值电阻两端电压不变，故A 不符合题意；电源总电压不变，控制定值电阻两端电压也不变，根据U′＝U总－Ux可知，滑动变阻器两端电压也不变，故B不符合题意；根据R＝可知，电压表与电流表示数比值等于定值电阻Rx阻值，每次实验要更换不同阻值的定值电阻，所以Rx不是定值，故C符合题意；定值电阻和滑动变阻器两端电压都不变，故二者比值也不变，故D不符合题意．16.【答案】ABD【解析】如图，先只闭合开关S1，测出Rx两端电压Ux，再闭合开关S2测出电源电压U，两电阻串联，电流相等，即＝，则电阻Rx＝R0，故A正确；如图，先闭合开关S1，再将开关S2分别接a和b，测出电流Ia、Ib，则Ia为通过支路R0的电流，Ib为干路电流，由并联电路电压相等IaR0＝(Ib－Ia)Rx得：Rx＝R0，故B正确；由电路图可知，先把滑片移到最右端，滑动变阻器阻值全部接入电路，R＝R0，滑动变阻器与待测电阻串联，测出电路电流Ie，由I＝，电源电压U＝Ie(R0＋Rx)①把滑动变阻器滑片移到最左端，此时R＝0，即只有I＝，电Rx接入电路，由电流表测出电路电流Ix，由源电压U＝IxRx②，由①②可以求出Rx＝R0，故C 错误；如图，先断开所有开关调节滑动变阻器阻值为最大值，再闭合开关S1，断开开关S2，调节滑动变阻器到适当位置，测出Rx两端电压Ux＝U1；然后保持滑动变阻器滑片位置不动，断开开关S1、闭合开关S2，调节电阻箱的阻值为R1，使电压表的示数为U1.则Rx ＝R1，故D正确．17.【答案】BD【解析】把电流表接在不同位置，可以测出串联电路不同位置的电流，应用该电路图可以探究串联电路电流关系，故A正确；该电路为串联电路，不能探究并联电路电压关系，故B错误；该实验电路测出电阻两端电压与通过的电流，可以计算出电阻，故C正确；该电路可以探究电流跟电压的关系，要探究电流与电阻的关系，应控制电阻两端电压不变而电阻阻值变化，现在电阻为定值电阻，无法完成该实验，故D错误．18.【答案】AB【解析】等效电路图如下图所示：根据电路图可知，R2、R3、R4并联，若互换R2、R3的位置，两电流表的示数不变，则R2＝R3，因为电流表A2的示数为2 A，所以I2＝I3＝1 A；因为电流表A1的示数为3 A，则I4＋I3＝3 A；所以I4＝2 A；所以通过R1的电流：I1＝I2＋I3＋I4＝1 A＋1 A＋2 A＝4 A；若互换R4、R3的位置，两电流表的示数不变，则R4＝R3，因为电流表A1的示数为3 A，所以I4＝I3＝1.5 A；因为电流表A2的示数为2 A，则I2＋I3＝2 A；所以I2＝0.5 A；所以通过R1的电流：I1＝I2＋I3＋I4＝0.5 A＋1.5 A＋1.5 A＝3.5A.当R2和R4互换的情况下，I2＝I4，可得出方程I4＋I3＝3，I3＋I2＝2，原方程无解，所以此情况不存在．故选：A、B.19.【答案】BD【解析】连接线路的过程中，为防止连接错误，电路中电流过大，保护电路元件，开关应断开，故A 正确不符合题意；连接线路过程中，保护电路的滑动变阻器处于最大阻值的位置，故B不正确，符合题意；电流表串联在被测电路中，电压表并联在被测电阻两端，故C正确，不符合题意；试触时发现电流表指针向反方向偏移，应断开电路，将电流表的正负接线柱接线对调，而不应将电源正负极对调，做法错误，故D符合题意．20.【答案】CD【解析】21.【答案】20.54【解析】由图甲知，Rx与R串联，电压表测Rx两端的电压，电流表测电路中电流，由图乙知，电压表使用0～3 V量程，分度值为0.1 V，Rx两端电压为2 V；由图丙知，电流表使用0～0.6 A量程，分度值0.02 A，通过Rx的电流为0.5 A；由I＝可得Rx的阻值：Rx＝＝＝4 Ω.22.【答案】30并【解析】因并联电路中电阻越并越小、小于任何一个分电阻，所以分电阻20 Ω大于总电阻12 Ω时，应采用并联一个电阻的方式；因并联电路中总电阻的倒数等于各分电阻倒数之和，故＝＋，即＝＋，解得：R2＝30 Ω.23.【答案】(1)乙(2)保护电路改变电阻两端的电压【解析】(1)根据保持电阻不变时电流跟电压成正比可知，乙图符合题意；由甲图的I－R图象可得结论电压一定时，电流跟电阻成反比，不符合题意．(2)滑动变阻器在该实验中的作用：一是通过改变连入电阻变化改变电路中的电流，使电压重新分配，改变电阻两端的电压，二是分压保护电路．24.【答案】1.5【解析】由I＝，得电阻两端电压为U＝I1R1＝3 A×10 Ω＝30 V，通过另一个电阻的电流为I2＝＝1.5 A.25.【答案】阻值最大使实验结论更具有普遍性【解析】为保护电路安全，开关闭合前，滑动变阻器的滑片应调到阻值最大位置；分别采用 5 Ω、10 Ω、15 Ω的电阻进行实验，目的是使实验结论更具有普遍性．26.【答案】(1)(2)最右端(3)0.48 A11 V22.92 Ω【解析】(3)电流表的量程是“0～0.6 A”，其读数为0.48 A；电压表的量程是“0～15 V”，其读数是11 V；由伏安法测电阻的原理可知，R＝＝≈22.92 Ω.27.【答案】(1)电路图如图：(2)实验步骤：①按电路图连接电路．②闭合开关S1，断开开关S2，读出此时电流表的示数I1.③闭合开关S2，断开开关S1，读出此时电流表的示数I2.④根据所测数据计算得出Rx的阻值．(3)电阻两端的电压U＝I1R0所以Rx＝＝R0【解析】28.【答案】解：(1)因为电压表测量电源电压，所以电压表示数为10 V；电流表示数：I＝＝＝2.5 A；(2)电流表示数：I′＝＝＝1 A；由于I＝，所以：电压表示数U′＝I′R1＝1 A×4 Ω＝4 V.答：(1)当开关S1、S2均闭合时，电压表和电流表的示数分别为10 V和2.5 A；(2)当开关S1闭合，S2断开时，电压表和电流表的示数分别是4 V和1 A.【解析】(1)当开关S1、S2均闭合时，R2被短路，电路为R1的基本电路，电压表测量电源电压，电流表测量电路电流，根据I＝即可求出电流表的示数；(2)当开关S1闭合，S2断开时，两电阻串联，电压表测量R1两端电压，根据串联电路电压特点即可求出电压表示数，根据I＝即可求出电流表的示数．29.【答案】【解析】由电路图知：电压表与电阻并联，电源由2节干电池组成，所以电压表应选择0～3 V的量程，对于定值电阻来说，其最小电阻是5 Ω，其最大电流约为0.6 A，故该电路的电流表选择小量程即可．。

2023年九年级物理第十七章【欧姆定律】复习测试卷一、单选题1．根据欧姆定律公式UIR=，可变形得到公式URI=，下列说法正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关2．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。

实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是（）第2题图第3题图第4题图A．将变阻器滑片适当向右移动B．保持变阻器滑片不动C．将变阻器滑片适当向左移动D．适当增加电池的节数3．如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（）A．灯不亮，铃不响B．灯亮，铃响C．灯不亮，铃响D．灯亮，铃不响4．如图所示的电路中，电源电压恒定。

闭合开关S后，电路正常工作。

过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（）A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路5．如图表示阻值不同的两个电阻的电流强度随电压变化的I-U曲线，从图中可知错误的是（）第5题图第8题图第9题图A．电阻不变时，电流与电压成正比B．R1>R2C．R1、R2串联后的总电阻的I-U曲线在区域ⅢD．R1、R2并联后的总电阻的I-U曲线在区域Ⅰ6．现有两个电阻R1、R2，且R1>R2，下图中电路总电阻最小的是（）A．B．C．D．7．一个电阻两端加上30V电压时，通过它的电流是3A，现给它两端加上15V的电压时，它的电阻是（）A．0.2ΩB．2.5ΩC．10ΩD．7.5Ω8．如图所示的电路中，电源电压保持不变，当开关S闭合后，滑动变阻器的滑片P向右移动时，电表的示数变化情况是（）A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数减小，电压表示数不变D．电流表示数不变，电压表示数不变9．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为（）A．2∶1B．1∶3C．2∶3D．3∶110．用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U-I的图像，如图甲、乙所示。
