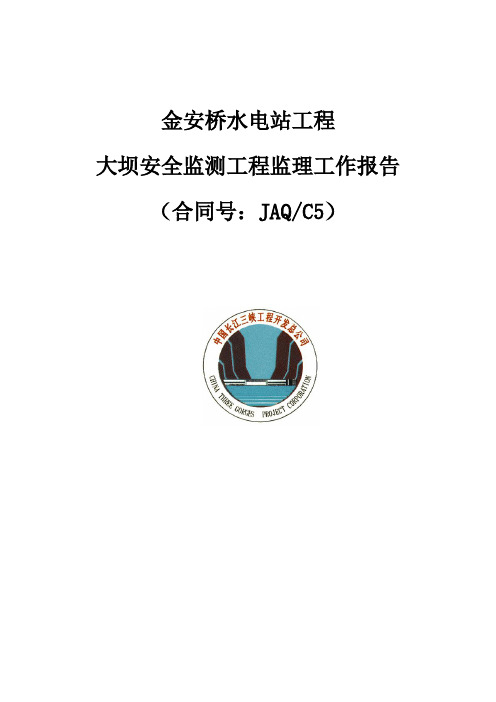

金安桥水电站工程大坝安全监测工程监理工作报告（合同号：JAQ/C5）三峡发展公司金安桥水电站监理部二○○七年三月审批人：审查人：编写人：目录1工程概况 (1)2工程地质条件 (2)2.1 地形地貌 (2)2.2 地层岩性 (2)2.3 地质构造 (4)2.4 物理地质现象 (5)2.5 水文地质条件 (6)2.6 坝址存在的主要工程地质问题 (7)3安全监测工程合同管理 (8)3.1监理控制管理依据和执行的技术要求 (8)3.2监测项目 (9)3.3 监测布置 (9)3.3.1 布置特点 (9)3.3.2 监测重点 (10)3.4 仪器设备采购、检验和率定 (11)3.4.1 仪器设备采购及到货验收 (11)3.4.2 监测仪器的检验和率定 (12)3.5仪器安装埋设 (14)3.5.1安装埋设的准备工作 (14)3.5.2 监测仪器安装埋设 (15)3.6 施工期监测 (15)3.6.1 施工期监测重点 (15)3.6.2 监测频次 (16)3.7监测资料整编分析及反馈 (18)3.7.1 监测资料的整理及整编 (20)4安全监测工程进度控制 (20)4.1 主要工程形象面貌 (20)4.2 监测仪器埋设情况 (21)5监测工程质量控制 (21)5.1安全监测工程质量控制措施 (21)5.2 仪器安装埋设完成情况 (25)5.3 已实施监测仪器布置 (25)5.4监测仪器的损坏及处理 (26)6.监测成果 (28)6.1基岩变形监测成果 (28)6.1.1多点位移计监测 (28)6.1.2基岩变形计监测 (31)6.2大坝应力应变监测成果 (33)6.2.1压应力计监测 (33)6.2.2无应力计监测 (40)6.2.3五向应变计组监测 (47)6.2.4九向应变计组监测 (53)6.2.5锚杆应力计监测 (55)6.2.6钢筋计监测 (56)6.3大坝开合度监测成果 (59)6.3.1测缝计开合度监测 (59)6.3.2裂缝计开合度监测 (68)6.4大坝渗流监测成果 (70)6.5温度监测成果 (74)6.5.1厂坝接缝灌浆区温度监测 (74)6.5.2 4#坝段温度监测 (75)6.5.3 6#坝段温度监测 (76)6.5.4 8#坝段温度监测 (78)6.5.5 12#坝段温度监测 (80)6.5.6 14#坝段温度监测 (81)6.5.7 17#坝段温度监测 (83)7结论 (84)1工程概况金安桥水电站工程位于云南省丽江市境内的金沙江中游河段上，是金沙江中游河段规划的第五级电站。
安全监测设计和水情自动测报系统设计5.2.5 安全监测设计1、现状及存在问题大坝原先埋设的测压管已堵塞损坏，失去作用，无其它安全监测设施。
目前水库仅有水位及降水量观测设施。
2、监测目的及设计原则⑴监测目的①监测大坝加固后的安全运行状况；②检验加固设计的合理性，为科学研究提供资料。
⑵监测设计原则①应对大坝整体统一规划，突出重点，兼顾一般；②监测断面应布置在大坝中具有代表性的部位，能准确反映大坝及基础运行状况，至少有一横断面为最大坝高处；③各种观测设施应避免相互干扰，但能相互校核，并且希望做到一种设施多种用途；④监测仪器、设施的选择，应在可靠、耐久、经济、适用前提下力求先进和便于实现自动化监测；⑤技术人员可通过对其观测资料的整理及分析，能对工程存在的问题及早发现并采取相应处理措施。
3、大坝监测设施布置根据《土石坝安全检测技术规范》(SL60-94)及《碾压式土石坝设计规范》(SL274-2001)中规定3级坝及坝高大于30m的坝应设置下列监测项目:A.坝面垂直位移和水平位移；B.根据具体情况观测坝体和坝基的孔隙压力及坝体浸润线。
⑴大坝变形监测变形观测直观可靠，是大坝安全监测系统的必设项目，变形监测包括垂直位移观测，水平位移观测。
根据规范要求，位移监测横断面一般不得少于3 个，断面布设在最大坝高，地形或地质条件复杂坝段和其它关键位置；观测纵断面一般不少于4 个，通常在坝顶上、下游两侧。
①垂直位移观测龙王山水库大坝无任何位移观测点，故本次设计需要增设水准校核基点，起测基点，垂直位移标点。
其中垂直位移标点直接用来监视大坝垂直位移情况，由附近的起测点来测点，而起测基点的变化则由水准基点来校核。
龙王山水库大坝为均质土石坝，大坝垂直位移观测断面共设5 个横断面和4个纵断面，在大坝最大坝高及左、右坝段各设一横断面；沿坝轴线方向布置个纵断面，第一排位于正常高水位以上的上游坡（33.00m）处，第二排布置在坝顶坝轴线处，第三排布置在下游一级戗台（33.50m）处，第四排布置在下游二级戗台（29.50m）处。
水利工程施工安全监测报告概述：本报告旨在对XX水利工程施工过程中的安全状况进行全面监测和分析，以确保施工期间的安全可控性和风险有效掌控。
本报告基于实地考察、监测数据收集和专业分析，提供了关于水利工程施工安全的详尽信息和建议。
1. 施工背景XX水利工程是为了解决当地饮水、灌溉等问题，如今已进入施工阶段。
该工程位于XX地区，总建设规模为XXX，施工期预计为XXX。
2. 安全监测措施为确保施工过程中的安全，我们采取了以下监测措施：2.1 施工现场安全检查施工现场的安全检查主要包括人员、机械设备、施工材料等方面的检查，以确保施工现场符合安全要求。
2.2 建设过程监控通过实时监控建设过程，及时发现可能存在的安全隐患，保障施工环节的安全。
2.3 安全数据采集对施工过程中的各类参数、监测数据进行系统采集和记录，为安全性评估提供科学依据。
3. 施工安全监测数据根据实地考察和数据分析，我们得到了以下施工安全监测数据：3.1 人员伤亡情况自工程开工以来，共发生X起意外伤亡事故，其中X人受伤，X人死亡。
此外，对施工人员进行培训教育，提高安全意识，并制定了应急救援预案。
3.2 设备故障情况本期施工过程中，共发生X起设备故障，对设备进行及时维修和更换，确保施工进度和施工质量。
3.3 施工材料质量情况施工材料经过严格检测，符合国家质量标准，未发现质量缺陷。
4. 安全风险评估基于施工安全监测数据的分析，我们对水利工程施工的安全风险进行了评估与控制：4.1 人员管理针对人员伤亡情况，建议加强施工人员的安全教育和培训，确保操作人员具备必要的安全技能和知识。
4.2 设备维护在设备故障情况分析的基础上，提出加强设备定期维护和保养的建议，以减少设备故障的概率。
4.3 安全标识和警示建议在施工现场设置明显的安全标识和警示标识，提醒施工人员注意施工区域的安全事项。
5. 安全改进建议基于安全风险评估，我们提出以下安全改进建议：5.1 加强人员培训：提高施工人员的安全意识，加强紧急救援知识的培训，提高应急能力。

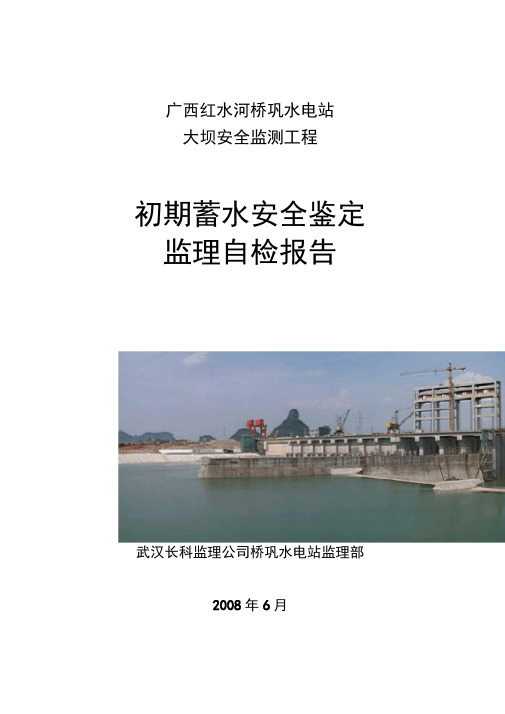

广西红水河桥巩水电站大坝安全监测工程初期蓄水安全鉴定监理自检报告武汉长科监理公司桥巩水电站监理部2008年6月编制：1工程简介及合同范围 (1)1.1工程简介 (1)1.2监理合同范围 (1)1.3安全监测工程承建单位 (2)2 监理工作概况 (2)2.1长科监理公司概况 (2)2.2监理工作范围及监理期限 (3)2.3监理机构设置及其人员管理 (3)2.4监理工作目标 (4)2.5监理工作程序 (4)2.5.1开工前监理准备工作 (4)2.5.2督促施工单位建立质量体系 (4)2.5.3检查工程开工前的各项准备工作 (5)2.5.4 发布合同工程开工令 (5)2.5.5加强实施过程质量管理 (5)2.5.6 进场材料及仪器质量检验 (5)3监测仪器布置及分部工程单元划分 (6)3.1监测仪器布置 (6)3.2分部工程单元划分 (7)3.3已完成的工程形象 (8)4工程质量管理 (10)4.1仪器安装埋设前准备工作 (10)4.1.1仪器设备选型 (10)4.1.2 仪器采购及运输 (10)4.1.3现场检验及率定检验 (10)4.1.4控制效果 (11)4.2仪器埋设质量控制 (12)4.2.1位移计安装埋设 (12)4.2.2测缝计安装 (12)4.2.3裂缝计安装 (13)4.2.4 温度计埋设 (13)4.2.5 钢筋计安装埋设 (13)4.2.6锚索测力计安装 (13)4.2.7坝基测压管安装埋设 (14)428应变计（组）安装 (14)429渗压计安装 (15)4.2.10表面变形观测标点埋设 (15)4.2.11控制效果 (15)4.3基准值确定 (16)4.3.1引张线 (16)4.3.2 正、倒垂线 (16)4.3.3双金属标 (16)4.3.4表面变形监测 (16)4.3.5 测缝计（裂缝计） (16)4.3.6 位移计 (16)4.3.7 渗压计 (16)4.3.8锚索测力计 (16)4.3.9钢筋计 (16)4.3.10压应力计 (17)4.3.11应变计（组） (17)4.3.12无应力计 (17)4.3.13温度计 (17)4.4观测阶段质量控制 (17)4.5监测信息反馈制度 (18)4.6 施工质量处理 (18)4.7质量控制效果 (19)5工程进度 (19)5.1工程进度协调 (19)5.2未完工程安排 (20)6 设计修改变更 (21)7 监测成果 (21)7.1温度 (21)7.1.1 混凝土和基岩温度 (21)7.1.2水库温度 (23)7.2渗流观测 (23)7.3混凝土应力应变 (24)7.4钢筋计应力 (25)7.5基岩变形 (26)7.6测缝计 (26)7.7锚索测力计 (26)7.8建筑物变形 (27)7.9小结 (27)8 对监测工作的综合评价 (28)8.1施工单位质安体系评价 (28)8.2施工工艺评价 (28)9监测工程监理工作自我评价 (28)大坝安全监测工程初期蓄水安全鉴定监理自检报告1工程简介及合同范围1.1工程简介桥巩水电站位于红水河下游广西壮族自治区来宾市境内，距来宾市40km，是红水河十级开发方案中的第九级。
水利安全监测报告模板1. 概述本报告旨在对水利工程的安全监测情况进行全面评估，并针对发现的问题提出改进建议，以确保水利工程的安全性和稳定性。
2. 监测内容本次水利工程安全监测包括以下内容：•河流水位变化•水库水位及水质变化•水利工程周边环境变化•水利设施运行状况•灾害风险评估3. 监测数据分析3.1 河流水位变化经过对河流水位变化数据的分析，发现以下情况：•在过去的一个月内，河流水位整体呈现上升趋势。
•水位呈周期性变化，波动较大。
•水位在部分时段超过了预警标准。
3.2 水库水位及水质变化经过对水库水位及水质数据的分析，发现以下情况：•水库水位整体呈现下降趋势。
•水质监测数据稳定，符合国家标准。
3.3 水利工程周边环境变化经过对水利工程周边环境监测数据的分析，发现以下情况：•降雨量整体较少，未对水利工程造成影响。
•周边环境水平稳定。
3.4 水利设施运行状况经过对水利设施运行状况的监测，发现以下情况：•水利设施运行正常，符合设计要求。
•部分设施存在小故障，已进行维修，未对系统造成影响。
3.5 灾害风险评估根据历史数据和监测情况，对水利工程灾害风险进行评估，发现以下情况：•水利工程的灾害风险相对较低。
•部分区域存在较大的灾害隐患，需要加强监测和预警。
4. 改进建议基于上述分析，提出以下改进建议：•对河流水位进行更加细致的监测，及时发现水位异常波动，加强预警。
•加强对水利设施的维护和保养工作，定期进行检查，确保设施的正常运行。
•针对存在较大的灾害隐患的区域，加强监测和预警工作，建立快速响应机制，防范灾害发生。
5. 结论本次水利安全监测结果表明，水利工程整体运行状况稳定，灾害风险相对较低。
但仍需加强监测和预警工作，及时发现问题并采取有效措施进行解决，确保水利工程的安全性和稳定性。
水利安全监测总结汇报材料水利安全监测总结汇报尊敬的领导、各位专家、各位同事：大家好！今天，我代表水利安全监测团队向各位汇报我们近期的工作情况和成果。
在过去的一段时间里，我们团队围绕水利安全监测的任务，积极开展了一系列的工作，下面我将对这些工作进行总结和概述。
一、工作内容及目标水利安全监测工作是保障水利设施和水资源的安全运行的重要组成部分。
我们的工作目标是通过及时准确的监测数据，揭示水利设施的弱点和隐患，及时发现并预警可能导致水利安全事故的风险，从而保障社会的水利安全。
二、工作方法及进展1.建立完善监测网络：我们建立了一个覆盖全国重点水利工程和水资源区域的监测网络。
通过网络连接各个监测点，实现了数据的快速传输和集中管理。
2.开展数据收集和分析：我们每日对监测点所收集到的数据进行收集和整理，并分析各项指标的变化趋势和异常情况。
在此基础上，我们制作了相关的数据图表和报告，为决策提供了参考依据。
3.建立预警机制：我们根据过去的数据统计和分析结果，制定了一套完整的预警机制。
一旦发现指标超过预警值或者出现异常情况，我们将第一时间向相关单位发出预警通知，以便他们采取相应的措施。
4.信息共享和宣传：我们通过各种渠道，向公众传达水利安全监测的重要性，并定期发布监测数据和安全知识。
在这个过程中，我们积极与各方合作，加强信息共享，提高公众的安全意识。
三、工作成果和亮点在我们的努力下，目前我们取得了以下一些工作成果和亮点：1.建立了全国覆盖的监测网络，实现了各个监测点之间数据的快速传输和共享。
2.成功完成了大量的数据收集、整理和分析工作，并制作了一系列的监测报告和图表。
3.建立了一套完整的预警机制，并成功发出了几次及时预警，有效避免了潜在的水利安全事故。
4.加强了与相关单位和专家的合作，扩大了信息分享的范围，提高了公众的安全意识。
四、存在问题和改进方向在过程中，我们也遇到了一些问题和困难，总结起来主要有以下几点：1.监测网络的覆盖范围还不够完善，需要进一步完善和扩大。
湖南省辰溪县乡村饮水安全工程建设监理工作报告怀化市水利电力咨询监理有限企业2011年代日湖南省辰溪县乡村饮水安全工程建设监理工程报告审察 :陈志铭 (怀化市水利水电咨询监理企业总经理)编写 :杨国良 (辰溪县人饮工程监理部现场监理工程师)审察 :杨湘华 (辰溪县人饮工程监理部总监理工程师)怀化市水利电力咨询监理有限企业辰溪县人饮工程监理部2011年代日目录第一章工程概略第二章监理规划第三章监理过程第四章监理成效及建议第五章附件1、监理机构的设置与主要工作人员状况表2、工程建设监理大事记第一章工程概略一、简述辰溪县集镇饮水安全工程项目位于罗子山乡、船溪乡、寺前镇、田湾镇、石马湾乡、谭家场乡主要建设安全饮水工程。
1、罗子山乡桂林饮水安全工程地处辰溪县罗子山乡境内，罗子山位于辰溪县东南部，距县城79 公里，东邻溆浦县小横垄乡，西连龙头庵乡，南接上浦溪瑶族乡，北接黄溪口镇，乡东南面是罗子山，海拔 1378.7m ，是全县最顶峰，辖 10 个行政村和一个居委会，共 7150人。
此中瑶族人口5005 人，占总人口的 70% 。
土地总面积 63.42 平方公里，耕地面积635.67 公顷（此中水田 4393 亩，旱地 5142 亩）。
2、船溪乡位于辰溪县境北部，东临沅陵县用坪乡，西隔沅水与泸溪县隔河相望，南接板桥乡，北接沅陵县管箕湾镇 ,长 9 公里的 S223省道穿境而过，全乡土地总面积70.06 平方公里，辖13 个行政村，有一个渔业队，共13286 人，此中讲“佤乡话”的8310 人。
3、寺前集镇饮水安全工程地处辰溪县寺前镇境内，寺前镇位于辰溪县南部，距县城 22 公里，东连火马冲镇，南与长田湾，小龙门乡相接，西靠石马湾乡，北邻石碧乡，辖 11 个行政村和一个居委会， 126 个村民小组， 4851 户，总人口 18678 人。
此中农业人口 13762 人，非农业人口 4916 人，造价人材网总面积 49.6 平方公里，耕地面积 701 公顷（此中水田 8640 亩，旱地 1875 亩）。
水库安全监测报告报告摘要:本报告是针对某水库的安全监测情况进行的全面分析和评估。
通过对水库的检测数据和相关指标的监测与分析，为水库安全管理提供科学依据和技术支持。
本报告主要涵盖水库结构安全性、水库水位监测、水库溢洪道安全、水库周边环境监测等方面的内容。
通过报告的分析和评估，可以全面了解水库的安全状况，为水库的日常管理和突发事件应对提供参考依据。
一、水库结构安全性1.大坝安全评估对水库的大坝进行了安全评估，采取了非破坏性检测和结构力学分析方法，评估了大坝的稳定性和强度。
经过监测和分析，确保了水库大坝的安全性。
二、水库水位监测1.水位监测系统在水库中设置了水位监测系统，通过自动化监测仪器实时监测水位的变化情况。
监测系统具有高精度、高稳定性的特点，可有效提供水位数据，为水库管理者做出准确决策提供支持。
三、水库溢洪道安全1.溢洪道监测通过安装溢洪道监测设备，实时监测溢洪道的流量和水位变化情况。
通过对溢洪道的监测和分析，可以及时判断溢洪道的安全性，保证水库在极端降雨等情况下的安全运行。
四、水库周边环境监测1.周边地质环境监测通过对水库周边地质环境进行监测，包括地质构造、地下水位、地表沉降等情况的监测。
及时发现并及时处理可能对水库安全造成影响的问题。
2.水质监测监测水库的水质指标，包括水体的PH值、溶解氧、浊度、藻类浓度等指标，确保水库的水质符合相关标准，保证水库的安全用水和生态环境。
结论：通过对水库安全监测的全面分析和评估，可以得出以下结论：1.水库大坝的稳定性和强度符合安全要求。
2.水位监测系统确保了水库水位的准确监测和数据提供。
3.溢洪道监测设备保证了水库在极端降雨等情况下的安全运行。
4.水库周边地质环境和水质指标符合安全要求。
综上所述，本水库在安全监测方面表现良好，为水库管理者提供了科学依据和决策支持。
然而，为了更好地保障水库的安全运行，建议继续加强监测体系建设，并加强与周边环境的协同管理，以更好地应对可能发生的突发事件。
水库工程安全监督报告尊敬的各位领导：根据我院委托，对xxxx水库工程进行了全面的安全监督工作。
现将监督报告如下：一、工程概况xxxx水库工程是位于xxxx地区，总投资xxxx万元，工程规模xxxx。
主要工程内容包括xxxx。
自开工以来，项目组始终以安全第一为宗旨，严格按照相关法律法规和技术标准进行施工。
二、安全监测与评估1. 监测系统建设为确保工程施工和运行的安全性，我们委托了专业的监测机构搭建了完善的水库工程监测系统。
该系统包括xxxx。
2. 监测指标与结果通过对工程的定期监测，我们得到了以下安全指标的数据：- 水位监测结果：根据监测数据显示，水库工程在过去一年中，水位变化平稳，未出现异常情况。
水位波动范围控制在安全合理的范围内。
- 渗流监测结果：监测显示，水库工程渗流量符合设计要求，不存在渗漏风险。
- 地震监测结果：根据地震监测数据，水库工程在过去一年内未受到地震的影响，结构安全可靠。
三、施工安全管理1. 安全管理制度项目组制定了《xxxx水库工程施工安全管理制度》，明确了各项工程施工中的安全措施和责任分工。
2. 安全培训项目组组织了施工人员的安全培训，提高了工人的安全意识，确保施工过程中的安全。
3. 施工质量监管本工程采用了严格的质量监管措施，每个施工环节都有专人进行监督，及时发现和纠正质量问题，保证工程施工质量。
四、安全隐患整改项目组在监督过程中发现了一些安全隐患，及时采取了整改措施，保障了工程的安全进行。
具体的整改情况如下：1. 隐患一：xxxx整改措施：xxxx整改结果：xxxx2. 隐患二：xxxx整改措施：xxxx整改结果：xxxx五、结论与建议xxxx水库工程在施工过程中，充分考虑了安全因素，按照相关标准进行监督，并及时处理了发现的安全隐患。
通过监测数据显示，工程施工质量稳定可靠，符合设计要求。
综上所述，我院认为xxxx水库工程在安全监督过程中，按照相关法律法规和技术标准进行了施工，工程质量优良，不存在安全风险。
水利工程建设监理工作报告两篇篇一：XX县20XX-20XX年农村饮水安全工程结余资金项目建设监理工作报告一、工程概况1.1 工程简介XX县20XX—20XX年农村饮水安全工程结余资金项目解决XX乡的XX、XX镇的XX 庄，XX乡的XX、XX乡的XX庄等4个乡镇4个行政村18个自然村1.2326万人的不安全饮水问题，4个供水区均为集中式供水，全部为管网延伸供水，供水水源均采用深层地下水，本工程预计土方开挖4.68万m³，土方回填4.68万m³，管网铺设17.75万m（含入户）。
本期工程总投资424.07万元，其中建筑工程投资379.29万元，临时工程投资5.69万元，独立费用39.09万元。
二、监理规划2.1 监理机构及人员组成XX县20XX—20XX年农村饮水安全工程结余资金项目由我公司承担施工监理工作。
施工现场直接承担合同监理业务的实施责任组织。
现场监理部设驻地总监代表1名、监理工程师2名，监理员1名。
现场监理部根据国家有关工程建设监理法律与现行行政法规，国家部门制定办法的施工技术工程验收规范、规程、规定和质量检验标准，按照委托监理合同的范围要求开展监理工作。
在监理过程中遵循“守法、诚信、公正、科学”的职业准则和“勤奋、高效、独立、自立”的原则，依照业主单位授予的职责与权限。
与参建各方密切协作。
认真检查、监督工程，承建单位严格履行合同责任和义务，充分发挥监理单位的技术和经验优势，向建设单位提供优质高效服务。
2.2 本单位工程监理工作的主要依据(1) XX县20XX—20XX年农村饮水安全工程结余资金项目建设监理合同、工程施工合同；(2) XX县20XX—20XX年农村饮水安全工程结余资金项目设计文件、工程施工图纸；(3)《村镇供水工程技术规范》（SL310-20XX）(4)《生活饮用水卫生标准》（GB5749-20XX）(5)《水利工程建设项目施工监理规范》（SL288-20XX）(6)《工程建设标准强制性条文》(7)《水利水电工程施工质量检验与评定规程》（SL176-20XX）(8)《水利水电建工程设验收规程》（SL223-20XX）(9)《给排水水构筑物施工及验收规范》（GBJ141）(10)《给水排水管道工程施工及验收规范》（GBJ50268）(11)《电气装置安装工程电气设备交接试验标准》（GB50150）(12)《给水排水管道工程施工及验收规范》（GB5026-20XX）(13)《水利水电建筑安装安全技术工作规范》SD267-88(14)《施工现场临时用电安全技术规范》JGJ46-88。
1 博罗县显岗水库安全加固工程 安全监测与水情测报系统设备及安装工程 工程建设监理工作报告
一、工程概况 显岗水库工程是广东博罗县综合开发利用沙河水资源的骨干工程之一，水库是一座以灌溉为主，结合防洪，兼顾发电、养殖等综合利用的大（二）型水利工程。水库大坝设计洪水标准为500年一遇，水库校核洪水位28.01m，相应总库容为13847万m3；设计洪水位27.30m，相应库容12555万m3；正常蓄水位24.00m，相应正常库容6875.0万m3；死水位15.55m，相应死库容226万m3，相应库容226万m3。坝后电站共两座，总装机容量为1750KW/5台。 显岗水库工程主要建筑物由10座均质土坝(1座主坝，9座副坝)、2座泄洪闸、6座输水涵管、2座坝后电站组成，土坝总长度为2138.8m；显岗灌区水利骨干工程有二个拦水陂（鸡心岭水陂和白墈角水陂），5个灌溉片，7条主干渠，9个取水口，渠道总长67.36km。 主坝坝址下游约1km为横河与响水河汇合口，汇合口下游约5km
为鸡心岭水闸，鸡心岭水闸以上集雨面积为558km2。鸡心岭水闸下游约15km为白墈角活动陂，白墈角活动陂以上集雨面积为762.4 km2。鸡心岭水闸以下的堤围区是博罗县产粮区，地势较为低洼。鸡心岭下游沙河两岸除建有东江堤外，还建有龙溪南、北堤、长宁水边堤、园 2
洲的沙河堤、九潭的东博堤及石湾的增博堤等6条堤围，共长83.44km。 1、工程主要建设内容 显岗水库安全监测与水情测报系统设备及安装工程主要监测项目有：①大坝安全监测系统；②水情自动测报系统；③闸门自动监控系统；④视频监控系统；⑤监控中心站系统。 2、主要技术经济指标
显岗水库安全监测与水情测报系统设备及安装工程监测项目主要采用《土石坝安全监测技术规范》（SL60－94）、《水文自动测报系统技术规范》（SL 61－2003）、《视频显示系统工程技术规范》（GB50464-2008）、《广东显岗水库加固工程内外部观测仪器埋设技术要求》等技术标准，并最后达到国家水利部、工信部制定的水利工程自动化观测相关技术要求的质量标准。 本工程由南京水利科学研究院承担， 审核总投资358万元，合同工期为90天。进场日期：2010年10月23日，开工日期：2010年10月29日，竣工日期:2011年9月10日。 主要完成工程量: 显岗水库安全监测与水情测报系统设备及安装工程主要监测项目严格按照设计要求进行施工，完成①大坝安全监测系统位移观测点59个，工作基点28个，校核基点26个，钢管标8个，渗流压力36支渗压计，坝体测压管36根，绕坝渗流测压管24 3
根，渗流量监测量水堰计3个；②水情自动测报系统水位雨量站1个，雨量站4个，水文站2个；③闸门自动监控系统闸门点3个；④视频监控系统8个测点，⑤监控中心站系统硬件设备和监控中心站系统软件设备。 1）大坝安全监测系统主要配置
全站仪1套、电子水准仪1套、对讲机2台、量水堰仪3套、分布式数据采集装置（MCU智能装置）6套、数据线保护器1套、电源线保护器1套、电源线避雷器1台、笔记本1台、数码照相机2台、摄像机1台等。 2）水文自动测报系统主要配置 数据采集装置7套、雨量计7套、超声波水位计3套、太阳能充电控制器7套、太阳能电池板及支架7套、定向天线及支架7套、同轴避雷器7只、雨量数据传输电缆7组、水位数据传输电缆3组等。 3）闸门自动监测系统主要配置 数据采集装置2台、水位计3套、闸位计3套、定向天线及支架2套、同轴避雷器2套、太阳能电池板、支架及控制器2套、RS485接口2套、PLC控制单元1套、人机界面1套、荷重传感器6台、CPU电源1块、机械防雷器2套等。 4）视频监控系统主要配置 摄像机8台、探明灯8台、云台8套、电源开关及电压保护器8 4
套、视频、电源、控制三合一电源保护器8套、避雷器8个、视频光端机4台、摄像机专用支架及安装配件8套等。 5）监控中心站系统主要配置 24口交换机1台、中心路由器1台、网络硬件防火墙1台、水情测报、视频数据库服务器1台、工作站计算机3台、移动工作站计算机（笔记本）3台、网络激光打印机1台、A3彩色喷墨打印机1台、高速传真机1台、稳压电源1台、大屏幕显示器（55英寸液晶显示器）1套、电脑桌椅4套、资料柜4个数据库系统软件1套、网络防病毒软件1套、水库调度运行软件1套、大坝安全监测操作系统软件1套、视频系统软件1套等。 二、监理规划 １、工程项目建设监理范围和目标 （1）监理范围：安全监测与水情测报系统设备及安装工程从施工准备阶段至竣工验收阶段所有监理工作。 （2）监理目标：以进度控制为主线，以质量控制为中心，以实现合格工程为目标；工程质量达到合同文件要求、安全监测与水情测报系统设备及安装工程符合国家水利部、工信部要求的质量标准。 ２、工程项目监理机构设置 项目监理机构组织结构模式采用直线式组织形式，如下图所示：
总监理工程师 5
3、施工监理基本工作程序 （1）签订监理合同，明确监理范围、内容和责任。 （2）依据监理合同，组建现场监理机构，选派总监理程师、工监理工程师、监理员和其他工作人员。 （3）熟悉工程建设有关法律、法规、规章以及技术标准，熟悉施工合同文件和监理合同文件。 （4）进行监理工作交底。 （5）实施施工监理工作。 （6）督促承包人及时整理、归档各类资料。 （7）参加验收工作。 （8）结清监理费用。 （9）向发包人提交有关档案资料、监理工作总结报告。 4、施工监理主要工作方法 （1）现场记录。监理机构认真、完整记录每日各施工项目和部位的人员、设备和材料、天气、施工环境以及施工中出现的各种情况。 （2）发布文件。监理机构采用通知、指令、指示、签认等文件形式进行施工全过程的控制和管理。 （3）旁站监理。监理机构按照监理合同约定，在施工现场对工程项目的重要部位和关键工序的施工，实施连续性的全过程检查、监督与
监理工程师 监 理 员 6 管理，主要对埋设孔隙水压力计、工作基点及校核基点、表面标点的
工作进行。 （4）巡视检验。监理机构对所监理的工程项目进行定期或不定期的检查、监督和管理。 （5）协调。加强沟通工程建设各方的关系，及时协调解决施工过程中出现的问题。 5、施工监理主要工作制度 （1）技术文件审核、审批制度。根据施工合同约定施工组织设计、施工方案、施工进度计划、开工申请等文件均应通过监理机构核查、审核或审批后方可实施。 （2）原材料、工程设备检验制度。进场的原材料、工程设备必须有出厂合格证明和技术说明书，经承包人自检合格后，方可报监理机构检验。不合格的材料、工程设备应按监理指令在规定的时限内运离工地或进行相应处理。 （3）工程质量检验制度。承包人每完成一道工序，都必须经过自检合格后，方可报监理机构进行复核检验。上道工序未经复核检验或复核检验不合格，禁止进行下道工序施工。 （4）工程付款制度。按合同要求进行付款，未经监理机构签证的付款申请，发包人不应支付。 （5）会议制度。监理机构建立会议制度，会议由总监理工程师主持，工程建设有关各方应派员参加。 （6）工程验收制度。在承包人提交验收申请后，监理机构对其是 7
否具备验收条件进行审核，并根据有关验收规程或合同约定，组织或协助发包人组织工程验收。 三、监理过程及效果
1、监理依据 （1） 业主与承包单位签订的施工合同； （2） 工程项目施工图纸及说明、变更通知单等设计文件； （3） 国家行业部门现行的建设工程质量评定标准及施工验收规范； （4） 本地现行的预算定额、取费标准及有关建设管理办法； （5） 监理规划及监理细则。 （6） 具体监理内容，按监理委托合同条款执行。 2、监理合同的执行情况 按照合同要求组建监理机构，对大坝安全监测系统、水文自动测报系统、闸门自动监控系统；视频监控系统、监控中心站系统等开展监理工作。经过11个月工作，我项目监理部按要求完成了监理任务。 3、“四控制”、“两管理”、“一协调”的实施情况 质量控制实施情况：
监理人员牢固树立“安全第一、质量第一”的意识，按照事前审批、事中控制和事后检验等监理工作环节控制工程质量，监督承包单位进行全面质量管理，建立和健全质量保证体 8
系，并监督其贯彻执行。严格按照施工组织设计及有关标准，大坝安全监测系统共埋设孔隙水压力计、孔隙水压力计钻孔达到设计要求后，我们现场用钢尺量孔记录数据，工作基点及校核基点、表面标点、我们严格按照设计提供的坐标复核施工单位的测量记录， 大坝监测工程严格按照设计要求完成，并且达到《土石坝安全监测技术规范》（SL60－94）的要求。 本单位工程经施工单位自评、监理单位复核、项目法人认定，5个分部工程施工质量评定结果全部为合格，其中4个分部工程为优良，优良率为60%。各分部工程质量等级评定统计数据如下表所示：
分部工程、单元工程质量评定情况统计表 序号 分部工程 单元工程 总个数 单元合格 等级个数 单元优良 等级个数 单元工程 优良率（%） 分部工程
质量等级 1 △大坝安全监测系统 46 46 43 93 合格 2 △水情自动测报系统 7 7 7 100 优良 3 闸门自动监控系统 3 3 2 67 合格 4 视频监控系统 8 8 8 100 优良 5 监控中心站系统 2 2 2 100 优良 投资控制实施情况：工程投资控制是监理主要任务之一，是“三
控制”的关键。 （1）控制重点 1）对承包单位的任何付款，都要经总监理工程师签发支付证书后
