管内绝缘导线敷设及连接施工工艺及检测标准1、适用范围：本内部施工工艺及检测标准适用于所有在建的室内电气系统管内绝缘导线敷设及连接工程。

2、施工准备2.1材料2.1.1绝缘导线：导线的型号、规格必须符合设计要求，并有产品出厂合格证和产品质量检测报告，“CCC”认证标识。

2.1.2护口：应采用阻燃型护口，质量应符合要求。

2.1.3LC型压线帽、接线端子（接线鼻子）：接线端子（接线鼻子）应根据导线的截面选择相应的规格，并有产品合格证；LC型压线帽适用于铜导线1mm2至4mm2接头压接，分为黄、白、红三种颜色，可根据导线截面和根数选择使用，应具有阻燃性能。

2.2主要机具：扁锉、圆锉、压线钳、剥线钳、放线架、放线车、万用表、兆欧表、锡锅、电烙铁等。

2.3作业条件2.3.1配管工程已施工完毕。

2.3.2土建初装完毕。

2.3.3施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。

（1）操作工艺3.1工艺流程：选配导线→扫管→穿带线（管口带护口）→放线与断线→管内穿线→导线连接→导线接头包扎→线路检查及绝缘摇测。

3.2操作方法3.2.1 选配导线3.2.1.1 根据施工图要求选配导线。

3.2.1.2 绝缘导线的额定电压不低于500V。

3.2.1.3导线必须分色。

在线管出口处至配电箱、盘总开关的一段干线回路及各用电支路均应按色标要求分色，A相为黄，B相为绿，C相为红色，N（中性线）为淡蓝色，PE（保护线）为绿/黄双色。

3.2.2扫管：首先将扫管带线穿入管中，再将布条绑扎牢固在带线上，通过来回拉动带线，直至将管内灰尘、泥水等杂物清理干净。

3.2.3穿带线3.2.3.1 采用足够强度的铁丝。

先将其一端弯成圆圈状的回头弯，然后穿入管路内。

在管路的两端均应留有足够的余量。

3.2.3.2 管口带护口：穿带线完成后，管口应带护口保护，护口规格应选择与管径配套，并做到不脱落。

3.2.4放线与断线3.2.4.1放线：放线时导线应置于放线架或放线车上，放线避免出现死扣和背花。

Ｖｏｌ．２７，Ｎｏ．１２，２０２０吴江天龙分段绝缘器检修技术标准研究分析张国名（吉林铁道职业技术学院，吉林吉林１３２１００）摘　要：对适用于高速及普速铁路的吴江天龙牌ＤＸＦ－１．６型分段绝缘器状态进行检查，检修周期为半年。

通过标准化检修，以确保列车运行的安全。

关键词：分段绝缘器；激光测量仪；负尺度ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６－８５５４．２０２０．１２．０４０"　技术标准１．１　分段绝缘器静态参数检查分段绝缘器静态参数是间接反应分段绝缘器动态性能的重要指标之一，通过检测分段绝缘器静态参数，在一定程度上可以反映出受电弓通过分段绝缘器时的平顺性。

因此，在日常例行检查中检测分段绝缘器的空间参数是否达标是评价分段绝缘器动态性能的主要手段之一。

１．２　静态参数测量方法和标准检查分段绝缘器静态参数用激光测量仪测量空间几何尺寸。

１．３　利用激光测量仪检测分段绝缘器静态参数在检测分段绝缘器静态参数时一般采用“６点标定检查法”进行检测，该６个检测点如下。

１）测量４个铜滑道的导高（４点）。

２）测量Ｔ头螺栓处接触线的导高及拉出值（２点），具体如图１所示。

　注：①②③④为滑道；⑤⑥为Ｔ头螺栓。

图１　吴江天龙分段绝缘器１．４　检查标准１）⑤⑥２个检测点的拉出值控制在±５０ｍｍ内，困难时不得大于１００ｍｍ。

２）⑤⑥２个检测点导高均应大于５３３０ｍｍ（具体负弛度数量比较弹簧秤测量而定），且⑤⑥２个检测点高差控制在１０ｍｍ之内。

３）①与②检测点、③与④检测点、①与③检查点及②与④检测点之间的高差不得大于１０ｍｍ。

４）利用水平尺检查分段绝缘器整体水平状态，保证接触面平滑。

控制分段绝缘器的负弛度按厂家说明书要求执行，一般在５０～７０ｍｍ，严格控制滑板不低头；负弛度为分段绝缘器线夹导高（⑤⑥）与相邻定位点（⑦⑧）导高平均值的差值。

#　材料工具准备<见表"=表１　材料工具序列名称规格单位数量备注１激光测量仪台１２梯车台１３力矩扳手０～１００Ｎ·ｍ套１４安全带根２５游标卡尺把１６水平尺６００ｍｍ把１７梅花扳手１０～１６把２８望远镜台１９拉力计０～２００Ｎ台１１０钢卷尺５ｍ把１１１扭面器套２１２直弯器五轮套１１３短接线套１１４分段检调工具箱个１$　检修步骤及处理３．１　分段绝缘器本体脏污情况检查分段绝缘器主绝缘件采用的是抗污能力和自洁性能较强的复合绝缘子，一般情况下，进行日常例行检查和表面清扫即可，也可用清水或肥皂水清洗绝缘器，用柔软干净的布擦试，肥皂水清洗后要用清水冲净。

电气试验培训课件汇报人：日期:目录CATALOGUE•电气试验基础•高压电气试验•低压电气试验•电气安全与操作规程•典型案例分析与实践操作•总结与展望01CATALOGUE电气试验基础定义：电气试验是对电气设备及系统进行各种试验，以验证其性能、绝缘状况、安全运行等特性是否符合设计要求及标准规定的过程。

目的•确保电气设备及系统在正常和异常工况下均能安全、可靠地运行。

•及时发现并处理设备潜在缺陷，防止事故发生。

•为电气设备及系统的维护、检修提供科学依据。

电气试验的定义与目的电气试验的分类•预防性试验：为预防设备发生故障而进行的定期检查、试验。

按试验对象分类•特性试验：检验电气设备机械、电气性能的试验。

按试验性质分类•诊断性试验：针对设备出现的异常现象，为查明原因而进行的试验。

•绝缘试验：检验电气设备绝缘性能的试验。

010*********电气试验常用设备与工具高压试验设备•高压发生器：用于产生高压交流或直流电源。

•耐压测试仪：测试电气设备绝缘耐压能力。

绝缘电阻测量设备•绝缘电阻表：测量电气设备绝缘电阻值。

•接地电阻测试仪：测量设备接地电阻。

电气性能测试设备•继电保护测试仪：对继电保护装置进行性能检测。

•开关特性测试仪：测试开关设备的机械、电气性能。

电气试验常用设备与工具常用工具•绝缘垫、绝缘梯：提供绝缘工作环境。

•高压绝缘手套、绝缘靴：保障操作人员安全。

•电流、电压表：测量电流、电压值。

02CATALOGUE高压电气试验高压电气试验概述定义与目的01高压电气试验是对高压电气设备进行各种试验，以验证其性能、绝缘能力和安全性的过程。

目的是确保设备在正常运行时能达到预期的技术指标，并保障电力系统的安全稳定运行。

试验分类02高压电气试验一般分为绝缘试验和特性试验两大类。

这两类试验的目的和方法有所不同，但都是电力设备运行前必不可少的检测环节。

试验设备和场地03进行高压电气试验需要特定的试验设备和场地，通常包括高压发生器、测量仪表、保护设备等。

气体绝缘输电线路（GIL）技术要点及其应用实践摘要:气体绝缘输电线路是一种新兴的输电技术。

GIL技术以其高绝缘性能、小占地面积、低电磁辐射和强大的抗环境影响能力等优势，成为了现代电力系统中的重要组成部分。

本文旨在系统地介绍GIL技术的关键要点及其应用实践，以促进对该技术的深入理解和合理应用。

关键词:气体绝缘输电线路；GIL、输电技术、密封系统、导体、绝缘层随着电力需求的不断增长和电网结构的不断演变，传统的架空输电线路已经无法满足现代电力系统对高性能、高可靠性输电的要求。

面对中高压和大容量电力输送的挑战，气体绝缘输电线路（GIL）技术应运而生。

1GIL技术的关键要点1.1输电介质GIL技术的关键要点之一是输电介质，GIL技术采用气体绝缘介质作为电力输送的介质，主要是硫化气体（SF6）。

硫化气体具有较高的绝缘性能和电击击穿强度，使得GIL线路能够承受较高的电压，并保证电力传输的可靠性。

需要注意的是，硫化气体（SF6）是一种温室气体，对环境有一定的影响。

因此，在使用GIL技术时，需要严格控制和管理硫化气体的泄漏，以降低其对环境的负面影响。

GIL技术的输电介质是采用硫化气体，具有高绝缘强度、低损耗、抗短路能力强和抗干扰能力强等优势。

1.2密封系统GIL采用可靠的压力密封系统，确保SF6气体不泄漏，由于GIL线路采用气体绝缘介质，对密封系统的设计和运行要求较高，以确保气体绝缘介质的稳定性和安全性。

1.3导体GIL采用铝合金或铜导体，具有良好的电导率和机械强度，以确保输电效率和系统稳定性。

1.4绝缘层GIL的绝缘层采用复合绝缘结构，能够有效抵御电击和外界环境的影响，确保系统的安全运行。

2 GIL技术的应用实践2.1大容量输电GIL技术可以实现大容量电力的高效传输，减少输电损耗和电网的占地面积，提高电网的经济性和可持续发展能力。

GIL技术在大容量输电方面具有显著的应用潜力。

以下是GIL技术在大容量输电中的几个重要应用实践：2.1.1 高压直流输电GIL技术可以用于高压直流输电（HVDC）系统中。

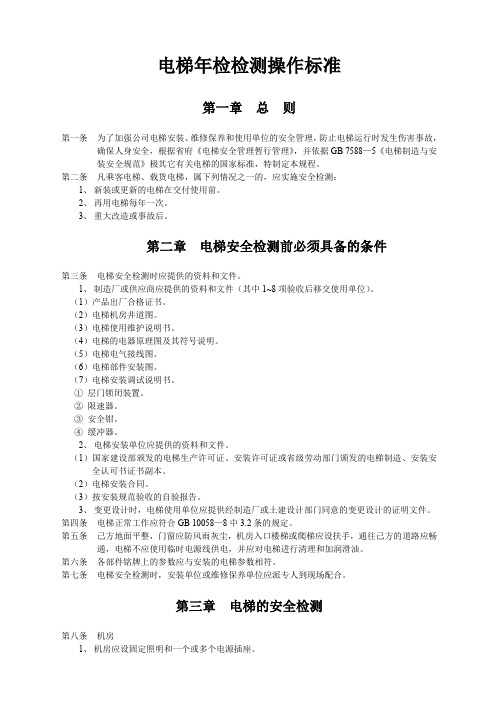

电梯年检检测操作标准第一章总则第一条为了加强公司电梯安装、维修保养和使用单位的安全管理，防止电梯运行时发生伤害事故，确保人身安全，根据省府《电梯安全管理暂行管理》，并依据GB 7588—5《电梯制造与安装安全规范》极其它有关电梯的国家标准，特制定本规程。
