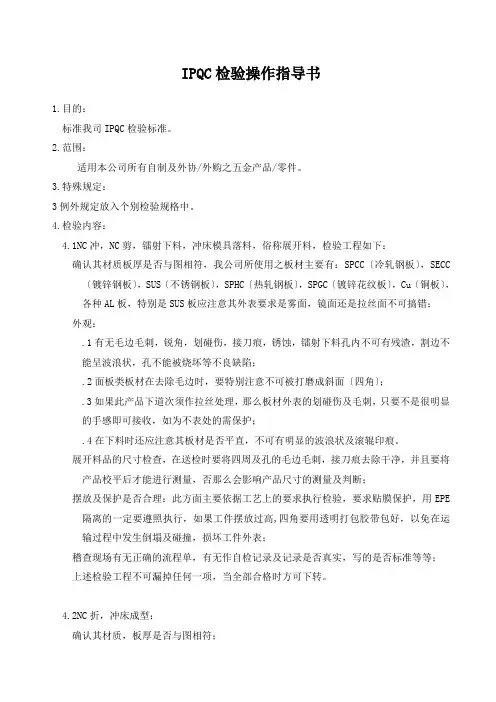

IPQC检验操作指导书1.目的：标准我司IPQC检验标准。
2.范围：适用本公司所有自制及外协/外购之五金产品/零件。
3.特殊规定：3例外规定放入个别检验规格中。
4.检验内容：4.1NC冲，NC剪，镭射下料，冲床模具落料，俗称展开料，检验工程如下：确认其材质板厚是否与图相符，我公司所使用之板材主要有：SPCC〔冷轧钢板〕，SECC 〔镀锌钢板〕，SUS〔不锈钢板〕，SPHC〔热轧钢板〕，SPGC〔镀锌花纹板〕，Cu〔铜板〕，各种AL板，特别是SUS板应注意其外表要求是雾面，镜面还是拉丝面不可搞错；外观：.1有无毛边毛刺，锐角，划碰伤，接刀痕，锈蚀，镭射下料孔内不可有残渣，割边不能呈波浪状，孔不能被烧坏等不良缺陷；.2面板类板材在去除毛边时，要特别注意不可被打磨成斜面〔四角〕；.3如果此产品下道次须作拉丝处理，那么板材外表的划碰伤及毛刺，只要不是很明显的手感即可接收，如为不表处的需保护；.4在下料时还应注意其板材是否平直，不可有明显的波浪状及滚辊印痕。
展开料品的尺寸检查，在送检时要将四周及孔的毛边毛刺，接刀痕去除干净，并且要将产品校平后才能进行测量，否那么会影响产品尺寸的测量及判断；摆放及保护是否合理：此方面主要依据工艺上的要求执行检验，要求贴膜保护，用EPE 隔离的一定要遵照执行，如果工件摆放过高,四角要用透明打包胶带包好，以免在运输过程中发生倒塌及碰撞，损坏工件外表；稽查现场有无正确的流程单，有无作自检记录及记录是否真实，写的是否标准等等；上述检验工程不可漏掉任何一项，当全部合格时方可下转。
4.2NC折，冲床成型：确认其材质，板厚是否与图相符；外观:外表有无明显之折痕，变形，折斜，划碰伤，接模痕等不良；角度：每一刀的角度依图面清楚进行检测，对于折弯角度较复杂要求较高的工件，可做检具加以控制；方向：在看折弯方向时，先弄清楚图面要求的是第一角,还是第三角画法。
然后再根据三视图进行判断，当发生折弯成型后毛边在正面一定要核对方向，重新进行确认是否折反。
外观检验作业指导书一、引言外观检验是产品质量控制的重要一环，通过对产品外部的形状、颜色、标识、划痕等特征进行检查，以确定产品是否符合设计要求和客户期望。
外观检验在多个行业中都具有关键意义，尤其在汽车制造、电子产品制造和建筑材料等领域更是不可或缺的一项工作。
本作业指导书旨在为外观检验人员提供一个详细的操作指南，以确保他们能正确有效地进行外观检验工作。
二、设备准备在进行外观检验前，必须确保以下设备和工具已经准备齐全：1. 检验样品：按照工作要求和标准要求准备好待检产品样品。
2. 清洁工具：如软布、毛刷等，用于清除样品表面的污垢。
3. 放大镜：用于观察微小的细节和划痕。
4. 光源：提供足够的照明条件，确保细节清晰可见。
5. 测量工具：如尺子、卡尺、角度尺等，用于测量尺寸、角度等参数。
三、操作步骤1. 样品准备将待检样品放置在清洁的工作平台上，确保样品表面没有灰尘、指纹或其他杂质。
使用清洁工具仔细清除样品表面的污垢，以确保能够准确观察外观特征。
2. 观察检查使用放大镜观察样品表面的细节，并仔细检查以下几个方面：- 外形和形状：检查产品的外形和形状是否符合设计要求，是否存在明显的变形或失真情况。
- 颜色和涂装：检查产品的颜色是否均匀，是否与标准要求相符。
检查涂装是否存在划痕、气泡、脱落等问题。
- 标识和标志：检查产品的标识和标志是否清晰可见，是否符合规范要求。
- 划痕和磨损：检查产品表面是否存在明显的划痕、磨损或损坏区域。
3. 尺寸测量对于需要测量尺寸的部分，使用相应的测量工具进行准确测量。
注意保持测量工具的准确性，避免由于测量误差引起的不准确结果。
4. 记录结果将每个样品的检测结果记录在检测表格或报告中。
对于有异常的样品，应详细记录问题的类型、位置和程度，并通知相关部门或负责人进行进一步处理和故障分析。
四、注意事项1. 保持工作环境整洁，避免工作台面上的杂物对样品进行污染。
2. 检查和校准使用的测量工具，确保其准确性。
版本页码 1/1
修NO.修订日期修订人
NO.修订人订14记25录
3
6
注意事项：
1.检验员必须佩带手指套方可作业，严禁裸手触摸产品；
2.检验员必须100%的按检验规范进行全检作业，防止失误漏检隐患；
3.检验员检验过程中，遇到无法判定的产品，需第一时间告知上级，要求上级签限度样版；
4.检验员检验过程中，因失误造成掉落地面的产品一律做不良品处理。
注：以上不良图示为常见不良，其它电镀常规不良按正常检测。
审 查使用设备及辅料备注：此文件需盖章后才能使用,修订权部门属工程部.
批准制定装配零件及配额
若干个
手指套
3
由以上旋转180°得到产品的另一端孔检查孔内及孔边缘有无发黄发黑、起泡、异物、碰缺等不良。
修订事项简要说明
修订日期修订事项简要说明
使用工、治夹
、模具1
如图①全检员双手拇指与食指各拿取产品两端边旋转边检查产品主体表面有无起泡、起皮、发黑、发黄、碰伤、砂孔、漏底层、多料等不良。
2
由以上旋转90°得到如图②检查产品内孔有无起泡、发黑、发黄、异物、残屑、拉伤等不良
步骤
图示
检验内容
不良图示
适用机型文号工序名称外观检验
生效日期
产品外观全检作业指导书
1
2
起泡 发黑
发黑
堵孔
发黑 起泡 异物 碰缺
3
变形
碰缺。
塑料件外观检验规范作业指导书一、引言本作业指导书旨在规范塑料件外观检验的操作流程，确保产品的质量和外观符合标准要求。
通过本指导书的准确执行，可以提高工作效率，有效减少不良品数量，并提升客户满意度。
本指导书适用于塑料件外观检验的各个阶段，包括检验前的准备工作、检验过程中的操作要点以及异常处理。
二、准备工作1. 安排合适的工作场地和设备，确保光线充足，环境整洁，以便于对塑料件的外观进行清晰的观察和判断。
2. 检查所有需要使用的工具和设备的完好性和准确性，如显微镜、卡尺、镜片、灯光等，确保其正常运行，并进行必要的维护和校准。
3. 对需要检验的塑料件进行分类整理，确保每个批次的塑料件的数量和种类清晰明确，并进行正确的标识和记录。
4. 确保检验人员具备足够的相关知识和经验，了解塑料件的各种外观缺陷以及相关的标准要求。
三、检验过程1. 进行目视检验：首先对每个批次的塑料件进行整体的外观观察，注意观察是否存在明显的划痕、凹陷、色差、气泡等等外观缺陷。
如发现明显缺陷，则直接判定为不合格品。
2. 进行放大检验：对外观没有明显缺陷的塑料件，使用显微镜等工具进行放大检验，观察是否存在微小的划痕、气泡、异物等，确保外观的完美无瑕。
3. 进行尺寸检验：除了外观的检验，还应对塑料件的尺寸进行检验，确保其尺寸的准确性和一致性。
使用卡尺等工具进行准确测量，并与标准要求进行对比，如超出范围则判定为不合格品。
4. 进行颜色检验：对于带有特定颜色要求的塑料件，应进行颜色的检验，确保颜色的准确度和一致性。
可以使用颜色卡或者人眼对比等方法进行检验，如存在明显差异则判定为不合格品。
四、异常处理1. 发现不合格品后，应及时停止生产，并将不合格品与合格品进行分类存放，以免混淆和误用。
2. 针对不合格品，应进行原因分析，找出造成不合格的具体原因，并采取相应的纠正和预防措施，以避免同类问题再次发生。
3. 及时通知相关责任人，并与供应商和客户进行沟通，商讨后续处理措施，并协商解决方案。
浙江省海宁市翔宇密封件有限公司
Q/XY7.3.3-J0703 产品外观质量检验（中检）作业指导书
2007年5月15日发布2007年5月16日实施
浙江海宁市翔宇密封件有限公司发布
产品外观质量（中检）检验作业指导书一、流程图：
二、目的：防错（防止不合格品流入仓库）。
三、操作程序：
（1）由整理车间对应人员，将整理好的产品送中检车间检验。
（2）检验车间检验员对送检产品外观进行100%全检。
（3）对产品外观全检合格的开具合格证并入库。
（4）经检验不合格的出具返工单或标识隔离作报废处理，并做好记录，以备质量评审分析用。
（5）外观质量检验车间负责人是质量检验的当然责任人，负有总检责任，应对每个检验员验后产
品进行抽检，保证不合格品不流入仓库。
（6）抽检方式和比例按体系文件要求执行。
当第一次抽检不合格返工后复检时加倍数量抽检。
（7）抽检合格办理入库手续方可进仓。
外观检查作业指导书（IATF16949-2016/ISO9001-2015）1.0目的与范围为使公司内部品质检验手法及定义清晰明确，特制定本标准。
适用于本公司全体员工。
2.0术语定义MAJ 主要缺陷 D 直径（单位：mm）MIN 次要缺陷N 缺陷个数CR 致命缺陷L 长度（单位：mm）S 面积（单位：mm²）W 宽度（单位：mm）H 高度（单位：mm）DS 缺陷与缺陷之间的距离（单位：mm）Logo 图案密集15*15mm范围内缺陷＞10个以上定义为密集缺料产品某个部位不饱满熔接线产品在成型过程中，二股以上的熔融料相汇合的接线，目视及手感都有感觉气流痕涂层后由于局部喷涂量过大，产生下垂形成条状物缩水因成型冷却收缩使产品局部或整体表面下陷封堵配件应该通的地方由于溢料造成不通水花因注塑成型中结构尺寸的不规则变化，导致配件表面多条线条状收缩纹变形成型产品因各部收缩率的差异形成的扭曲现象毛刺/飞边/披锋产品非结构部分产生多余的废料生料因熔融不充分或混料不均的料露底漏喷或覆盖位太薄显底色称露底口部变形配件口部失圆或变形等缺陷造成与密封垫或塑胶件无法组装段差两配件装配后接合处一边高于另一边，与设计方向一致为顺差，不一致为逆差间隙装配时形成的缝与设计时固有的缝的叠加针孔/气泡由于喷涂、电镀或成型造成的气泡破裂产生的小孔白印由于内应力，在产品表面产生与本色不同的白色痕迹杂色/黑点与配件本身颜色不同的杂点或混入原料中的杂点暴露在表面上断裂配件材料局部断开后的不合格流纹产品表面上以浇口为中心而呈现出的年轮状条纹划伤因受外力作用造成的刮痕，分为有感和无感划伤磨痕产品因碰撞摩擦后所留下的痕迹烧焦塑胶件模温过高或五金件抛光局部温度过高造成的配件表面烧焦，局部发黄发黑缺陷色差材料差异及加工过程造成的颜色变化，使两个及以上相邻配件的表面有目视颜色差别麻点表面附着的有感的细小颗粒掉漆配件表面处理不当等原因造成的喷漆后液体脱落3.0职责3.1 工程：产品功能的标准制定。
抛光外观检验作业指导书
一、外观要求
抛光表面不得有瑕疵，需要满足以下要求：
1. 表面光洁度高，无毛刺，无氧化物、水渍、指纹等污渍现象。
2. 表面无沙眼、气泡、裂纹、夹渣等缺陷。
3. 表面无机械划痕、磨痕等损伤现象。
4. 表面无氧化变色、变形、表面结构受损等不良现象。
二、检验方法
本检验指导书采用“目视检查法”进行检验。
检验过程应在黄光或白光补光下进行，以确定表面的外观瑕疵以及粗糙度参量等。
三、判定标准
1. 表面粗糙度：抛光表面的粗糙度不得超过规定的要求值。
2. 表面瑕疵：抛光表面的任何一处瑕疵不得影响使用功能或外观美观，并不得超出规定的标准范围。
如若瑕疵影响使用功能，则应当更换产品。
3. 品质判定：如若表面存在粗糙度不良、瑕疵超过标准范围等不良现象，则此次检验结果判定为“不合格”，否则为”合格“，此检验结果为该产品的唯一检验结果。
四、记录要求
1. 记录检验日期、检验员名称、是否合格等信息，并签字确认。
2. 记录每个测试点的详细检测结果，说明其合格或不合格原因。
3. 登记记录表格编号，并将本次检测结果归档存档。
外观检验标准作业指导书1.目的和范围为来料、半成品及成品外观检验标准检查提供工作指引。
2.定义：2.1AQL: 可接收的质量水平2.2Plan C=0: 零缺陷（样本经检验后是零缺陷方可接收）2.3异常通知单：用于记录和判定、处理不合格品的单据2.4特采通知单：此表格用于裁定那些不符合特定规范的产品2.5MRB: 物料评审委员会2.6SCAR: 外部供应商纠正措施要求2.7ICAR: 内纠正措施要求3.职责3.1检验员：负责抽样和检验,标识和记录。
3.2质量工程师：负责确定外观检验标准，并对不合格品进行判断及提供处理结论。
4.授权4.1质量工程师4.2质保经理5.程序5.1检验员在接到检验通知后，确认产品名、数量、及材质正确后执行抽样检验。
5.2外观检查首先参照相应部件的图纸或签样检查产品结构与要求是否一致，然后按以下5.3外观要求允收标准进行检验。
(CHINA)外观检验标准作业指导书外观检验标准作业指导书物料类别物料类别检验项目PCB PAD、孔1.通孔孔径，按工程图面为准。
2.孔内不可塞锡。
3. PAD缺口须保留1mil之RING宽以上。
4.不允许多钻孔、漏钻孔、孔未钻透。
5.孔内不可有残铜。
防焊漆1.印刷整体面应色泽均匀一致不可有明显粗糙面及气泡出现气泡，每一点面积0.3mm以内每面不可超过二点。
2.线路上之防焊漆必须完全覆盖线路不可露铜。
3.刮伤长度＜1cm且每面允许两处但不可露铜。
4.零件孔内不可沾防焊。
5.以3M No.610胶带拉撕不得有脱落现象。
6.正反面防焊色泽须一致不允许有明显色差。
7.以溶液清洗或擦拭后，不得有变质或脱落现象。
修补1.补线允许焊锡面一点，零件面两点修补后，长度需在10mm以内且补绿漆色泽须均匀，不可明显影响外观。
2.绿漆修补面积10mm x2mm，焊锡面一处零件面两处。
金手指1.两端开槽处及插入端必须倒角，规格依工程图面。
2.镀金属不可剥落，不可沾锡露铜、露镇及有划痕。
产品名称编号系列文件编号版次制 订审 核批 准 制订日期审核日期批准日期检查项目检测工具*结构目视/样板黑点目视/菲林划伤目视/菲林毛丝/料屑目视发白目视气泡目视水口高/卷边目视/菲林多胶目视断脚/顶裂目视发黄目视结合线目视/菲林披锋目视缩水目视油污/脏污目视银丝目视料花目视流纹目视/菲林缺口目视包装目视原 版 次修订内容备注：各字母所代表含义--D(直径），W（宽），L(长），H(高/深），N(个数）以上规格只作内部管控，如与承认书要求有冲突，以承认书为准。
检查频率：正常2H/次巡回，加严0.5-1H/次巡回，制程内不作放宽检查，且每个生产工序必须按要求在开机时完成首件检查，并记录。
注意产品内部银丝，影响光效表面不可有料花流纹 W ≦0.15mm, L ≦1.5mm, N ≦1 可接受参照限度样品数量与实物需一致，包装袋及外包不可有破损修 订 内 容修 订 日 期断脚/顶裂不可接受整包颜色与其它有明显区分不可接受W≦0.1mm，不可影响光效注意杯口不可有披锋，边缘四周披锋 L≦0.10mm可接受不可影响光效，产品表面不可有油污/脏污，需擦拭干净划伤 W≦0.15mm, L≦1.5mm, N≦1 可接受产品边缘或表面不可有毛丝/料屑注意产品上边缘碰撞发白产品内不可有气泡，影响光效水口 L≦+0.0/-0.3mm，水口卷边 H≦0.15mm可接受注意因顶针断裂，高出多胶良品与不良品图片内容与判定基准与样板比对一致黑点 D≦0.15mm且不超过二点可接受外观检验条件产 品 外 观 标 准 检 验 指 导 书混色缺口黑点气泡OK 品披锋顶针高顶裂破损水口毛边料花OK 品缩水流纹结合线。
外观检验指导书一、目的 规范公司产品外观检验方法及允收标准二、适用范围 所有产品的外观处理检验三、外观检视条件1) 视力 校正视力1.0以上。
2) 目视距离 检查物距眼睛A级面40㎝ B、C距眼睛一臂远。
3) 目视角度 45度~90度 检查时产品应转动 。
4) 目视时间 级面15秒/面 、 面10秒/面。
四、术语和定义1. A级表面 在使用过程中总能被客户看见的部分。
2.B级表面 在使用过程中常常被客户看见的部分。
这些表面允许有轻微不良 但是不致引起挑剔客户不购买产品。
3. C级表面 在使用过程中很少被客户注意到的表面部分。
此表面的外观缺陷应合理而且不至于给客户觉得该产品质量不佳。
4. D级表面 在使用过程中几乎不被客户看到部分 如 产品的内部件表面 。
此表面的缺陷合理 不能影响零件使用性能。
5. 金属表面 包括电镀、氧化、钝化等表现为金属质感的表面 非喷涂表面。
6. 拉丝 是一种砂带磨削加工 通过砂带对金属表面进行磨削加工 去除表面缺陷 并形成具有一定粗糙度、纹路均匀的装饰表面。
7. 基材花斑 电镀或氧化前因基体材料腐蚀、材料中的杂质、材料微孔等原因所造成的、与周围材质表面不同光泽或粗糙度的斑块状花纹外观。
8.抛光区 对基材上的腐蚀、划伤、焊接区、铆接区等部位进行机械打磨抛光后表现出的局部高光泽、光亮区域。
9. 镀前划痕 指材料划痕、电镀或氧化之前因操作不当 或对明显缺陷进行粗打磨等人为造成的基体材料上的划伤或局部磨擦痕迹 一般呈细线型。
10.浅划痕 膜层表面划伤 但未伤及底层 即底层未暴露 对其它无膜层表面则为 目测不明显、手指甲触摸无凹凸感、未伤及材料本体的伤痕。
11. 深划痕 膜层表面划伤 且已伤至底层 即底层已暴露出来 对其它无膜层表面则为 目测明显、手指甲触摸有凹凸感、伤及材料本体的伤痕。
12.凹坑 由于基体材料缺陷 或加工过程中操作不当等原因而在材料表面留下的小坑状痕迹。
13.凹凸痕 因基材受撞击或校形不良等而呈现出的明显变形、凹凸不平的现象 手摸时有不平感觉。
外观检验作业指导书一、背景外观检验是产品质量控制的一个重要环节。
通过外观检验，可以及时发现产品的外观缺陷，确保产品的外观质量符合客户的要求，提高产品的竞争力。
本作业指导书旨在帮助企业建立有效的外观检验工作流程，并提供相关的操作指导，以确保检验的准确性和一致性。
二、外观检验的重要性外观是产品的第一印象，直接影响顾客的购买决策。
产品外观的缺陷可能会导致客户的投诉和退货，给企业带来经济损失和声誉风险。
因此，外观检验是产品质量控制的重要手段，对于保持产品的良好外观质量、提高客户满意度具有重要意义。
三、外观检验的准备工作1. 设定外观标准：根据产品的设计要求和客户的需求，制定合理的外观标准。
外观标准可以包括颜色、尺寸、平整度、表面质量等指标。
确保外观标准的合理性和可执行性。
2. 建立检验环境：为外观检验提供适合的检验环境，包括光线、温度、湿度等因素。
确保检验环境的稳定性和一致性，避免环境对外观检验结果的影响。
3. 配备检验工具：根据产品的特点和外观标准的要求，配备适当的检验工具，如显微镜、量规、塑料模具等。
确保检验工具的准确性和可靠性。
4. 培训检验人员：对外观检验人员进行培训，使其熟悉外观标准和操作规程。
提高检验人员的判断能力和一致性，确保检验结果的准确性和可靠性。
四、外观检验的操作步骤1. 准备样品：根据检验计划，准备需要检验的样品。
确保样品的数量和代表性，以反映批量产品的外观质量。
2. 检验外观：按照外观标准，对样品进行外观检查。
根据不同的外观指标，使用不同的检验工具和方法，如目测、显微镜、光源照射等。
确保检验的准确性和一致性。
3. 记录检验结果：对每个样品的外观缺陷进行记录，包括缺陷类型、位置、严重程度等。
确保检验结果的可追溯性和分析比较的便捷性。
4. 分析结果：根据检验结果，分析外观缺陷的原因和影响。
找出问题的根本原因，并提出改进措施，防止类似问题再次发生。
5. 处理不合格品：对不合格品进行处置，可以选择返工修复、报废或退货等措施。
