五金冲压检验标准

冲压件检验标准冲压件是机械制造中常见的一种零部件，其质量直接关系到整个产品的性能和可靠性。

因此，对冲压件的检验标准显得尤为重要。

冲压件的检验标准主要包括外观质量、尺寸偏差、材料成分、力学性能等方面，下面将对这些方面进行详细介绍。

首先是外观质量的检验标准。

外观质量是冲压件的首要检验指标之一，包括表面光洁度、表面缺陷、表面涂装、标识等方面。

在检验外观质量时，应注意观察冲压件表面是否有裂纹、气泡、划痕等缺陷，以及表面涂装是否均匀、标识是否清晰完整。

外观质量的好坏直接影响到产品的美观度和使用寿命，因此在检验时需严格把关。

其次是尺寸偏差的检验标准。

冲压件的尺寸偏差是指冲压件实际尺寸与设计尺寸之间的差异。

在检验时，应根据设计图纸和相关标准规定，采用合适的测量工具对冲压件的尺寸进行检测，确保其符合要求。

尺寸偏差过大会直接影响到冲压件的装配和使用，甚至会导致产品的失效，因此在检验时需格外重视。

其次是材料成分的检验标准。

冲压件的材料成分直接关系到其力学性能和耐腐蚀性能。

在检验时，应对冲压件的材料成分进行化学成分分析，确保其符合相关标准要求。

同时，还需对材料进行金相组织分析，以确保其组织结构均匀，无夹杂和缺陷。

材料成分的合格与否直接关系到冲压件的使用寿命和安全性，因此在检验时需严格执行相关标准规定。

最后是力学性能的检验标准。

冲压件的力学性能包括强度、硬度、韧性等指标。

在检验时，应根据相关标准规定，采用合适的试验设备对冲压件的力学性能进行检测，确保其符合设计要求。

力学性能的好坏直接关系到冲压件在使用过程中的承载能力和抗疲劳性能，因此在检验时需特别重视。

综上所述，冲压件的检验标准涉及到外观质量、尺寸偏差、材料成分、力学性能等多个方面，对冲压件的质量和性能起着至关重要的作用。

在实际生产中，我们应严格执行相关标准规定，加强对冲压件的检验工作，确保产品质量，提高产品的竞争力和市场占有率。

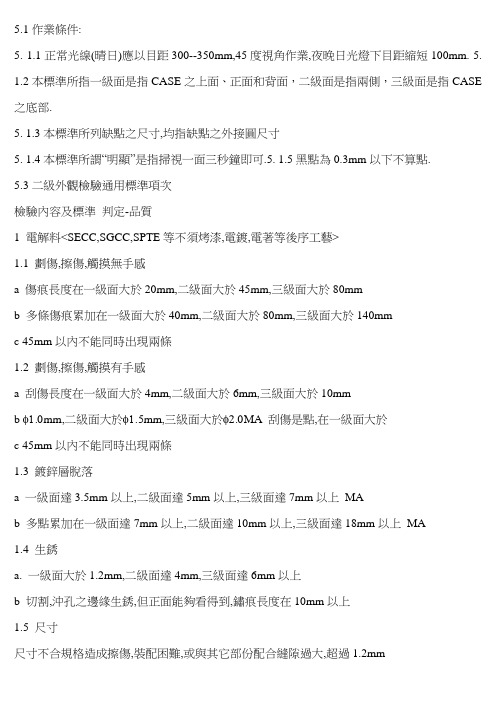

5.1作業條件:5. 1.1正常光線(晴日)應以目距300--350mm,45度視角作業,夜晚日光燈下目距縮短100mm. 5.1.2本標準所指一級面是指CASE之上面、正面和背面，二級面是指兩側，三級面是指CASE 之底部.5. 1.3本標準所列缺點之尺寸,均指缺點之外接圓尺寸5. 1.4本標準所謂“明顯”是指掃視一面三秒鐘即可.5. 1.5黑點為0.3mm以下不算點.5.3二級外觀檢驗通用標準項次檢驗內容及標準判定-品質1 電解料<SECC,SGCC,SPTE等不須烤漆,電鍍,電著等後序工藝>1.1 劃傷,擦傷,觸摸無手感a 傷痕長度在一級面大於20mm,二級面大於45mm,三級面大於80mmb 多條傷痕累加在一級面大於40mm,二級面大於80mm,三級面大於140mmc 45mm以內不能同時出現兩條1.2 劃傷,擦傷,觸摸有手感a 刮傷長度在一級面大於4mm,二級面大於6mm,三級面大於10mmb φ1.0mm,二級面大於φ1.5mm,三級面大於φ2.0MA 刮傷是點,在一級面大於c 45mm以內不能同時出現兩條1.3 鍍鋅層脫落a 一級面達3.5mm以上,二級面達5mm以上,三級面達7mm以上MAb 多點累加在一級面達7mm以上,二級面達10mm以上,三級面達18mm以上MA1.4 生銹a. 一級面大於1.2mm,二級面達4mm,三級面達6mm以上b 切割,沖孔之邊緣生銹,但正面能夠看得到,鏽痕長度在10mm以上1.5 尺寸尺寸不合規格造成擦傷,裝配困難,或與其它部份配合縫隙過大,超過1.2mm1.6 變形a 變形造成裝配困難及擦傷b 與其它部份配合縫隙超過1.5mmc 局部變形深達1.0mm以上,面積6mm以上d 邊緣變形,與其它部份配合縫隙過大,一級面超過1.2mm,二級面超過2.5mm,三級面邊3.5mme 角度偏差大於1度J)` J X!n s7s1.7 不潔a 表面有污點,直徑在一級面達3mm,二級面達5mm,三級面達8mm以上MAb 30mm以內不能同時出現兩點MA!# K&R t c%x8l7vc 多點累加尺寸在一級面達4mm以上,二級面達8mm以上,三級面達18mm以上MA那就是尺寸問題:1、對於較精密配合部件如手機，筆記型電腦等精度一般為+-0.1mm;2、產品有兩個尺寸：設計圖，產品圖之所以強調出來，是因為大家往往拿設計圖來檢驗，這對供方是不公的。

五金件检验规1．目的及适及围：1.1本检验规为了进一步提高五金制品的质量，在产品生产及出厂时能严格把关，制定出适应本公司的五金件检验标准，为外观检验提供科学、客观的方法。

对某些无法用定量表明的缺陷，用供需双方制订的检验标准和封样的办法加以解决。

1.2本检验规适用于金属五金件制成的产品及其相关加工组成品，及小五金件(如螺丝,卯钉等)的检验与验收。

2. 参照文件本检验规参照金属冷冲压件通用技术条件本规若与零件图/规格相抵触, 则以零件图/规格为优先本规若与参考文件相抵触, 则以本规为优先3. 容:3.1 术语：刮伤---手指感觉不出之线凹痕或痕迹。

裂缝---材料部份断裂,典型的例子是以生在折弯引伸加工之外侧，因/外力或机械损伤而造成的裂纹和细小开裂。

披锋---剪切或冲压导致残留不平整边缘,模具设计需使客人接触到的披锋减至最少。

梗屎---通常此种痕迹产生与压印及冲压成型有关。

氧化---材料与空气中的氧起化学变化,失去原有特性:如生锈。

凹凸痕---表面异常凸起或凹陷。

擦伤---指材料表面因互相接触摩擦所导致的损伤。

污渍---一般为加工过程中,不明油渍或污物附着造成。

拉模---一般为加工过程中,因冲制拉伸或卸料不良导致。

变形/翘曲---五金件因/外力而造成的整体的变形。

材质不符---使用非指定的材质。

焊痕---焊接所留下的痕迹。

喷溅---点焊时，从焊件贴合面或电极与焊件接触面间飞出熔化金属颗粒的现象。

脱焊---焊点分离。

错位---指焊件未正确定位。

错件---未依规定零件。

混料---混有不同规格的物料。

少件---少于标准数量.硬划痕---硬物摩擦造成的划痕或有深度的划痕细碎划痕---没有深度的划痕手印---在五金件表面或零件光亮面出现的手指印痕。

3.2 检验方法3.2.1外观缺陷的检验方法及要求:将待验品置于以下条件,作检验判定：A、目测距离: 距离产品25cmB、检验角度: 成45度目视检试之。

C、检验光源: 正常日光灯，室无日光时用40W日光灯或60W普通灯泡的照度为标准。

冲压件检验标准冲压件是机械制造中常见的一种零部件，其质量直接影响到整个产品的质量和性能。

因此，对冲压件的检验标准显得尤为重要。

本文将围绕冲压件的检验标准展开讨论，以期为相关行业提供参考。

首先，冲压件的外观质量是最直观的检验指标之一。

外观质量包括冲压件的表面光洁度、无损伤、无变形等方面。

在检验时，应该通过肉眼或辅助工具对冲压件进行全面、细致的观察。

同时，可以采用比对样件、使用光源照射等方式来确保外观质量的一致性和准确性。

其次，冲压件的尺寸精度也是需要严格检验的重要指标。

尺寸精度直接关系到冲压件的装配和使用。

在检验过程中，应该采用精密的测量工具，如千分尺、游标卡尺等，对冲压件的尺寸进行精确测量，并与设计图纸进行比对，以确保尺寸精度符合要求。

另外，冲压件的材料成分和力学性能也是需要重点检验的内容之一。

材料成分的检验可以通过化学分析、光谱分析等手段进行，以确保冲压件所使用的材料符合标准要求。

而力学性能的检验则需要通过拉伸试验、冲击试验等方式来进行，以确保冲压件在使用过程中具有足够的强度和韧性。

此外，冲压件的表面涂装和防腐蚀性能也是需要重点考虑的内容。

表面涂装应该均匀、牢固，不应有脱落、起泡等现象。

而防腐蚀性能则需要通过盐雾试验、湿热循环试验等方式来进行检验，以确保冲压件在各种恶劣环境下都能保持良好的表面状态。

最后，对于一些特殊要求的冲压件，如汽车车身件、航空航天零部件等，还需要根据相关行业标准进行特殊的检验，以确保冲压件的质量符合特定的使用要求。

综上所述，冲压件的检验标准涉及到外观质量、尺寸精度、材料成分、力学性能、表面涂装和防腐蚀性能等多个方面。

只有严格按照标准要求进行检验，才能保证冲压件的质量稳定、可靠，从而确保整个产品的质量和性能。

希望本文所述内容能够为相关行业提供一定的参考价值，同时也希望各行业能够根据自身实际情况，制定更加严格、科学的冲压件检验标准，为产品质量的提升提供有力保障。

五金冲压件检验作业指导书1.目的为了在对五金冲压件进行外观检查时提供客观依据，使全公司的外观判定标准得到统一，同时缩小与物料供应商之间的判定误差。

2.适用范围本标准适用于五金冲压件的外观判断。

3.参考资料标准参照GB/T6739-1966和公司的实际情况制定本标准。

4.外观面的定义A面：处于成品的前面和上面；LOGO位置B面：处于成品的侧面和背面C面：处于成品的底部D面：处于成品的内部，不拆机的情况下无法看到。

5.涉及到的缺陷定义4.1 点(含杂质)：具有点的形状，测量时以其最大直径为其尺寸4.2 披锋：在五金件冲压的背面边缘的线性凸起 (模具磨损越严重则披锋越大)4.3 压伤：冲压模具有伤痕或模具内有金属碎屑在冲压时在工件上留下的痕迹。

4.4气泡：表面进行喷油或喷粉时隔离区的气体使表面产生圆形的突起4.5变形：制造或运输等过程中有外力强加于工件引起的形状改变4.6生锈：五金件表面未经防锈处理，长时间暴露在空气中，致使金属与氧气发生氧化反应4.7起泡：五金件表面除锈处理不彻底就进行喷油或喷粉等的后处理，时间稍长后表面产生的泡装缺陷4.8断印：印刷中由于杂质或其它原因造成印刷字体中的白点等情况。

4.9漏印：印刷内容缺划或缺角或字体断印缺陷大于2mm，也被认为有漏印。

4.10色差：指实际部品颜色与承认样品颜色或色号比对超出允收值。

4.11同色点: 指颜色与部品颜色相接近的点；反之为异色点。

4.12缝隙：除了设计时规定的缝隙外，由两部组件装配造成的缝隙4.13段差：装配后两个面之间高低的相差尺寸4.14磨花：无深度的表面擦伤或痕迹 (通常为手工操作时造成)4.15划伤：硬物或锐器造成零件表面的深度线性伤痕 (通常为手工操作时造成)4.16不可见：指瑕疵直径＜0.03mm为不可见4.17碰伤：产品表面或边缘遭硬物撞击而产生的痕迹4.18油斑：附着在对象表面的油性液体4.19漏喷：应喷漆之产品表面部份因异常原因而导致油漆没有喷到露出底材之现象4.20毛屑：分布在喷漆件表面的线型杂质4.21开裂：由于受到较强的外力致使产品裂开4.22缺口：压铸或者浇铸的工件边缘由于模具或工艺的原因引起的残缺不平4.23积聚：喷油或喷粉过多时产生的堆积6.抽样计划6.1 外观抽样依据GB2828—87正常检查一次抽样方案进行随机抽样6.2 AQL ： MAJOR: 1.0 MINOR: 1.57.外观检查的环境条件在进行外观判定的时候，要遵守下列观察条件因素。

五金冲压件技术要求标准一、前言五金冲压件是指利用模具将金属板材进行切割、弯曲、拉伸等加工而形成的零件，在机械制造、汽车制造、电子设备等行业中广泛应用。

为了确保五金冲压件质量和生产效率，制定一套标准的技术要求对于企业的制造和质量管理具有重要意义。

本文旨在就五金冲压件的技术要求标准进行深入探讨。

二、材料要求1. 材料品种：五金冲压件所使用的金属材料应符合国家标准或相关行业标准，且应具有良好的可加工性和成形性。

2. 材料厚度：根据零件的设计要求和使用环境，决定冲压件所需金属材料的厚度范围。

3. 材料表面处理：五金冲压件在生产过程中需要确保其表面光洁度和防锈性，可进行镀锌、喷涂等表面处理。

三、工艺要求1. 模具设计：五金冲压件的模具设计应合理、精准，能够确保冲压件的尺寸精度和表面质量。

2. 冲压工艺参数：包括冲头尺寸、压力、冲裁速度等参数的设置，需根据材料性能和工件的几何形状进行科学合理的确定。

3. 冲裁设备：冲压设备应具备良好的稳定性和精度，确保批量生产时零件的一致性。

4. 补料和送料：对于复杂形状的五金冲压件，补料和送料系统应配备合适的辅助设备，确保生产效率和产品质量。

四、质量要求1. 尺寸精度：五金冲压件的尺寸公差应符合设计要求，并经过严格的尺寸检测。

2. 表面质量：冲压件的表面应不得有明显的划痕、氧化等缺陷，并符合相关行业标准规定的表面处理要求。

3. 强度和硬度：冲压件应具有符合设计要求的机械性能，包括强度、硬度等方面的指标。

4. 成形性能：要求零件在正常使用情况下能够保持其成形性能，不易产生变形、开裂等现象。

五、其它要求1. 标识要求：五金冲压件应在产品上清晰标识材料、规格、批号等信息。

2. 环保要求：在生产过程中应符合国家环保法规，减少废料产生，做到资源合理利用。

3. 安全要求：对于生产过程中存在的安全隐患，应制定相应的安全措施和操作规程。

六、结语五金冲压件在各个行业起着重要的作用，其技术要求的制定对于提高零部件的质量、降低生产成本具有重要意义。

五金冲压件检验作业指导书1.目的为了在对五金冲压件进行外观检查时提供客观依据，使全公司的外观判定标准得到统一，同时缩小与物料供应商之间的判定误差。

2.适用范围本标准适用于五金冲压件的外观判断。

3.参考资料标准参照GB/T6739-1966和公司的实际情况制定本标准。

4.外观面的定义A面：处于成品的前面和上面；LOGO位置B面：处于成品的侧面和背面C面：处于成品的底部D面：处于成品的内部，不拆机的情况下无法看到。

5.涉及到的缺陷定义4.1 点(含杂质)：具有点的形状，测量时以其最大直径为其尺寸4.2 披锋：在五金件冲压的背面边缘的线性凸起 (模具磨损越严重则披锋越大)4.3 压伤：冲压模具有伤痕或模具内有金属碎屑在冲压时在工件上留下的痕迹。

4.4气泡：表面进行喷油或喷粉时隔离区的气体使表面产生圆形的突起4.5变形：制造或运输等过程中有外力强加于工件引起的形状改变4.6生锈：五金件表面未经防锈处理，长时间暴露在空气中，致使金属与氧气发生氧化反应4.7起泡：五金件表面除锈处理不彻底就进行喷油或喷粉等的后处理，时间稍长后表面产生的泡装缺陷4.8断印：印刷中由于杂质或其它原因造成印刷字体中的白点等情况。

4.9漏印：印刷内容缺划或缺角或字体断印缺陷大于2mm，也被认为有漏印。

4.10色差：指实际部品颜色与承认样品颜色或色号比对超出允收值。

4.11同色点: 指颜色与部品颜色相接近的点；反之为异色点。

4.12缝隙：除了设计时规定的缝隙外，由两部组件装配造成的缝隙4.13段差：装配后两个面之间高低的相差尺寸4.14磨花：无深度的表面擦伤或痕迹 (通常为手工操作时造成)4.15划伤：硬物或锐器造成零件表面的深度线性伤痕 (通常为手工操作时造成)4.16不可见：指瑕疵直径＜0.03mm为不可见4.17碰伤：产品表面或边缘遭硬物撞击而产生的痕迹4.18油斑：附着在对象表面的油性液体4.19漏喷：应喷漆之产品表面部份因异常原因而导致油漆没有喷到露出底材之现象4.20毛屑：分布在喷漆件表面的线型杂质4.21开裂：由于受到较强的外力致使产品裂开4.22缺口：压铸或者浇铸的工件边缘由于模具或工艺的原因引起的残缺不平4.23积聚：喷油或喷粉过多时产生的堆积6.抽样计划6.1 外观抽样依据GB2828—87正常检查一次抽样方案进行随机抽样6.2 AQL ： MAJOR: 1.0 MINOR: 1.57.外观检查的环境条件在进行外观判定的时候，要遵守下列观察条件因素。

五金冲压件技术要求标准一、引言五金冲压件是指利用模具对金属材料进行冲压加工，制作各种形状的零部件，广泛应用于汽车、家电、机械设备等领域。

为了确保五金冲压件的质量稳定和生产效率，制定一套严格的技术要求标准是十分必要的。

二、材料要求1. 材料应选用优质金属材料，如冷轧板材、热轧板材等，符合国家标准。

2. 材料的厚度、硬度和强度应满足设计要求，并能够确保冲压加工后的产品符合强度和耐久性要求。

三、设计要求1. 模具设计应符合产品的结构要求，确保冲压件的几何形状、尺寸和孔位精度满足设计要求。

2. 充分考虑材料的拉伸变形特性和冲压时的应力分布，避免产生裂纹、翘曲等缺陷。

四、冲压工艺要求1. 冲床设备应具备稳定的性能和精度，确保冲压件的加工精度和表面质量。

2. 合理确定冲压工艺参数，如冲头压力、冲头速度、冲头行程和冲座间距等，以确保产品的成型质量和生产效率。

3. 对于复杂工件，应采用逐级成形或多工位冲压工艺，以确保产品的成形质量和精度。

五、质量控制要求1. 制定严格的产品质量检验标准，包括外观质量、尺寸精度、表面平整度、材料硬度等项目，保证产品的质量稳定。

2. 引入先进的检测设备和工艺控制手段，如光学测量仪、数控冲床等，以实现产品质量的在线监测和控制。

3. 建立完善的产品质量追溯体系，确保每一批产品都可以进行追溯和溯源，对质量问题进行追踪和处理。

六、环境保护要求1. 在生产过程中，严格遵守环保法律法规，减少废水、废气和废固体的排放。

2. 推广清洁生产技术，降低资源消耗和能耗，减少对环境的影响。

3. 加强废品回收和利用，减少对自然资源的浪费，实现循环经济发展。

七、安全生产要求1. 坚持安全第一的原则，加强安全生产管理，确保生产过程中不发生安全事故。

2. 提高员工的安全意识，加强安全培训，提供必要的劳动防护设备，保障员工的人身安全。

八、结论五金冲压件技术要求标准是确保产品质量和生产安全的重要保障，对企业的技术水平和管理能力提出了更高要求。

五金冲压件技术要求标准一、引言五金冲压件是一种常见的金属制品，广泛应用于机械、汽车、电子、家电等领域。

为了确保五金冲压件的质量和安全性，制定了以下的技术要求标准。

二、材料要求1. 材料应符合国家相关标准，如材料牌号、化学成分、力学性能等应满足规定。

2. 材料应无裂纹、气孔、夹杂等缺陷，表面应光洁、无明显划痕。

3. 对于特殊要求的五金冲压件，如耐高温、耐腐蚀、导电等，应选择相应特殊材料。

三、设计要求1. 五金冲压件的设计应符合相关标准和规范，包括尺寸、形状、结构等。

2. 避免设计过于复杂或过于薄弱，应尽量减少锐角、薄壁等容易产生变形或开裂的形状。

3. 对于需要进行后续加工或表面处理的五金冲压件，应在设计阶段考虑后续工艺的可行性。

四、工艺要求1. 冲压模具的选材和制造应符合相关标准，保证模具寿命和精度。

2. 冲床设备应定期检测，保证冲压过程中的动态平衡和精度。

3. 冲床应配置合适的上模和下模，保证五金冲压件在冲压过程中的形状保持正确。

4. 冲床及模具的冷却系统应合理设计，保证冲压过程中温度的控制，避免因过热导致的变形或缺陷。

五、表面处理要求1. 表面处理应根据五金冲压件的使用环境和要求进行选择，如镀锌、喷涂、电镀等。

2. 表面处理应保证均匀、牢固，符合相关标准的耐腐蚀、耐磨损要求。

3. 表面处理后的五金冲压件应进行质量检测，包括涂层厚度、附着力等。

六、质量管理要求1. 五金冲压件在生产过程中应进行全程质量控制，包括原材料的检测、生产过程的监控和成品的检验。

2. 质量管理体系应符合ISO9001等相关认证标准，保证产品的质量稳定性和可追溯性。

3. 对于批量生产的五金冲压件，应进行抽样检验，确保产品的合格率稳定在可接受的范围内。

七、检测要求1. 五金冲压件的检测应包括尺寸、形状、力学性能、表面质量等方面的检验。

2. 对于关键性能的五金冲压件，如安全零部件、工程机械零部件等，应进行可靠性测试和耐久性测试。
