无人机避障系统模型
- 格式：docx
- 大小：355.60 KB
- 文档页数：14
文档推荐
-
基于遗传算法的无人机避障路径规划页数:12
-
超声波避障无人机页数:2
-
无人机避障系统模型页数:14
下载文档原格式
合集下载
无人机路径规划与避障系统的设计与优化基于ROS和C语言
无人机路径规划与避障系统的设计与优化基于ROS和C语言一、引言随着无人机技术的不断发展，无人机在各个领域的应用越来越广泛。
而无人机路径规划与避障系统作为无人机飞行控制系统中至关重要的一部分，对于实现无人机的自主飞行至关重要。
本文将介绍基于ROS（Robot Operating System）和C语言的无人机路径规划与避障系统的设计与优化。
二、ROS简介ROS是一个灵活且强大的机器人操作系统，为机器人软件开发提供了丰富的工具和库。
ROS支持多种编程语言，其中C++和Python是最常用的两种。
通过ROS，开发者可以方便地构建机器人应用程序，包括路径规划、感知、控制等功能。
三、C语言在无人机控制中的应用C语言作为一种通用性强、效率高的编程语言，在无人机控制系统中也有着广泛的应用。
通过C语言编写的程序可以直接操作硬件，实现对无人机各个部件的精确控制。
在本文中，我们将结合ROS和C 语言，设计一个高效的无人机路径规划与避障系统。
四、路径规划算法1. A*算法A算法是一种常用的启发式搜索算法，广泛应用于路径规划领域。
该算法通过启发式函数估计从起点到目标点的最短路径，并在搜索过程中动态调整搜索方向，以找到最优路径。
在无人机路径规划中，A算法可以高效地找到避开障碍物的飞行路径。
2. RRT算法RRT（Rapidly-exploring Random Tree）算法是一种基于树结构的快速探索算法，适用于高维空间中的路径规划问题。
通过随机采样和树生长策略，RRT算法可以在复杂环境中搜索到可行的路径，并且具有较好的收敛性和鲁棒性。
五、避障系统设计1. 感知模块在设计避障系统时，感知模块起着至关重要的作用。
通过搭载传感器（如激光雷达、摄像头等），无人机可以实时获取周围环境信息，并将其转化为数据输入到路径规划模块中。
2. 避障策略基于感知模块获取到的环境信息，避障系统需要设计相应的避障策略。
常见的避障策略包括静态避障和动态避障，在飞行过程中及时调整飞行路径以避开障碍物。
多旋翼无人机模型预测抗扰避障制导
多旋翼无人机模型预测抗扰避障制导
兰庆湘;陈谋;雍可南
【期刊名称】《国防科技大学学报》
【年(卷),期】2022(44)4
【摘要】多旋翼无人机的自主避障是完成复杂任务的基础,避障的效果直接影响无人机执行任务的效能。
针对存在外部扰动的无人机避障问题,提出了一种基于模型
预测的抗扰避障制导律设计方法。
通过设计干扰观测器对系统动态中的外部干扰进行了估计,并基于李雅普诺夫函数方法设计辅助制导律用于建立稳定性约束条件。
结合前两者与模型预测控制,在模型预测控制优化求解中考虑无人机与障碍物的关系,根据所设计的制导律求解水平线速度与偏航角速度指令实现无人机的避障。
对
所提出的避障制导律进行数值仿真和实物飞行验证,结果表明了所提方法的有效性。
【总页数】11页(P32-42)
【作者】兰庆湘;陈谋;雍可南
【作者单位】南京航空航天大学自动化学院
【正文语种】中文
【中图分类】TP273
【相关文献】
1.多旋翼无人机避障技术研究与展望
2.多旋翼无人机避障航迹规划算法
3.多旋翼无人机输电线路巡检避障技术综述
4.改进TD3算法在四旋翼无人机避障中的应用
5.基于包络切换的四旋翼吊挂无人机避障轨迹优化研究
因版权原因，仅展示原文概要，查看原文内容请购买。

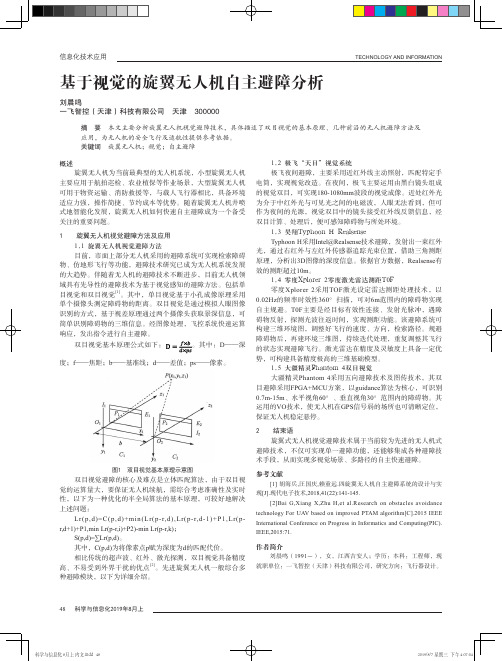

基于视觉的旋翼无人机自主避障分析

1.2 极飞“天目”视觉系统 极飞夜间避障，主要采用近红外线主动照射，匹配特定手 电筒，实现视觉改造。在夜间，极飞主要运用由黑白镜头组成 的视觉双目，可实现180-1080mm波段的视觉成像。近处红外光 为介于中红外光与可见光之间的电磁波，人眼无法看到，但可 作为夜间的光源，视觉双目中的镜头接受红外线反馈信息，经 双目计算、处理后，便可感知障碍物与所处环境。 1.3 昊翔Typhoon H Realsense Typhoon H采用Intel@Realsense技术避障，发射出一束红外 光，通过右红外与左红外传感器追踪光束位置，借助三角测距 原理，分析出3D图像的深度信息。依据官方数据，Realsense有 效的测距超过10m。 1.4 零度Xplorer 2零度激光雷达测距T0F 零度Xplorer 2采用TOF激光设定雷达测距处理技术，以 0.02Hz的频率时效性360°扫描，可对6m范围内的障碍物实现 自主规避。T0F主要是经目标有效性连接、发射光脉冲，遇障 碍物反射，探测光波往返时间，实现测距功能。该避障系统可 构建三维环境图，调整好飞行的速度、方向，检索路径。规避 障碍物后，再建环境三维图，持续迭代处理，重复调整其飞行 的状态实现避障飞行。激光雷达在精度及灵敏度上具备一定优 势，可构建具备精度极高的三维基础模型。 1.5 大疆精灵Phantom 4双目视觉 大疆精灵Phantom 4采用五向避障技术及图传技术，其双 目避障采用FPGA+MCU方案，以guidance算法为核心，可识别 0.7m-15m、水平视角60°、垂直视角30°范围内的障碍物。其 运用的VO技术，使无人机在GPS信号弱的场所也可清晰定位， 保证无人机稳定悬停。
Lr(p,d)=C(p,d)+min(Lr(p-r,d),Lr(p-r,d-1)+P1,Lr(pr,d+1)+P1,min Lr(p-r,i)+P2)-min Lr(p-r,k)；
