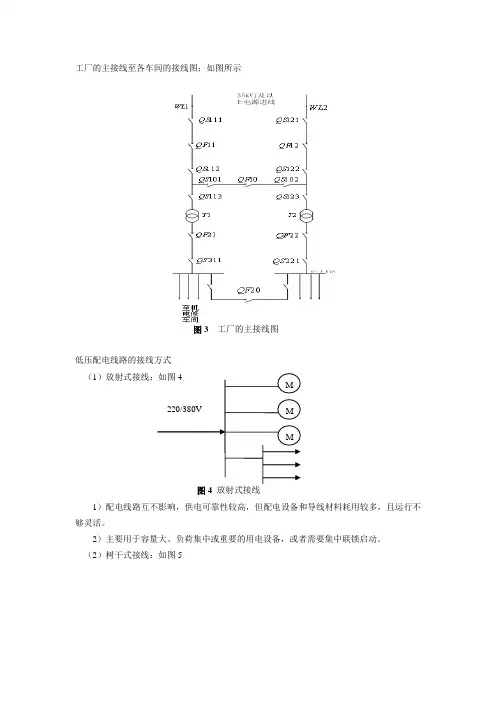

工厂的主接线至各车间的接线图；如图所示
图3 工厂的主接线图
低压配电线路的接线方式
（1
图4 放射式接线
1）配电线路互不影响，供电可靠性较高，但配电设备和导线材料耗用较多，且运行不够灵活。

2）主要用于容量大、负荷集中或重要的用电设备，或者需要集中联锁启动。

（2）树干式接线：如图5
图5 树干式接线
1）配电设备和导线材料耗用较少，运行灵活性好，特别是采用封闭式母线槽时；但干线故障时影响范围大，供电可靠性较低。

2）一般用于用电设备容量不很大、布置较均匀的场合，例如对机械加工车间的中小机床设备供电以及对照明灯具供电等，均采用树干式接线。

（3）链式接线：如图6所示
图6 链式接线
它实质上是一种树干式接线，适用范围与树干式相似，但链式相连的用电设备一般不宜多于5台，链式相连的配电箱不宜多于3台，且总容量不宜超过10kW。

以上介绍了低压配电系统的三种基本接线方案，各有优缺点；总的来说，树干式系统投资较省，但负荷支接点多，检修和事故时停电面大，一般适用于对三级负荷供电。

放射式系统投资大，但线路没有分支接点。

因此，应根据情况具体对待，但对于本厂变电所配电要求而言，按可靠性第一的原则，所以采用放射式供电。

如图7形式
图7 放射式供电接线图。

第三章 工厂供配电系统的电气主接线

第三章 工厂供配电系统的电气主接线

第一节 基本概念
1 一次接线（电气主接线）
① 一次接线图：又称为电气主接线、一次回路、主回路。 • 将各种主要电气设备按照一定顺序连接而成的接受、 传输和分配电能的总电路；即供配电系统中承担接 受、输送和分配电能任务的电路。（负荷电流直接 流过的电路） • 特点：一般用单线表示对称的三相；特殊时，标出 三相。
（4）特殊情况： • 单相负荷较重，使得三相负荷的不平衡超过25%时， 应该设立单相变压器。 • 动力和照明一般共用一台变压器，若此会影响照明质 量及灯泡寿命（现场电压很高：240V），可以专门装 设照明变压器。 • 如果有较大的冲击负荷，且严重影响电能质量时，应 该装设专门的变压器对冲击负荷进行供电。
第三节 变电所变压器的选择
四 变压器的容量及过负荷能力 电力变压器的额定容量： 在标准规定的环境温度下（最高气温，年平均温度） 和使用年限（一般20年）内，安装在室外，所能连续 输出的最大视在功率（KVA）。
第三节 变电所变压器的选择
1 变压器的实际容量计算 • 由于现场使用环境的平均温度与标准的温度规定有差异， 使得变压器的实际容量与额定容量并不相等。一般规定， 如果变压器安装地点的年平均气温 0.av 20C 时，则年 平均气温每升高1 ℃，变压器的容量应相应减少1%；对 应着每低1 ℃，变压器容量应相应增加1%。因此，变压 器的实际容量（出力）应计入一个温度校正系数。
变电所（transformer substation）：受电→变电→配电 配电所（distribution substation）：受电→配电
第一节 基本概念
二 电气接线图 • 描绘主要电气设备之间的电气联系的示意图，包括 一次接线图和二次接线图。 • 描述了整个变电所的供配电系统结构，犹如人体的 骨骼框架，直接关系到整个系统的安全和稳定。

识读车间变电所主接线图_工厂供电技术与技能训练_[共3页]

识读车间变电所主接线图_工厂供电技术与技能训练_[共3页]

（2）了解高压配电所设置的主要高低压电气设备。

（3）会识读高压配电所主接线图。

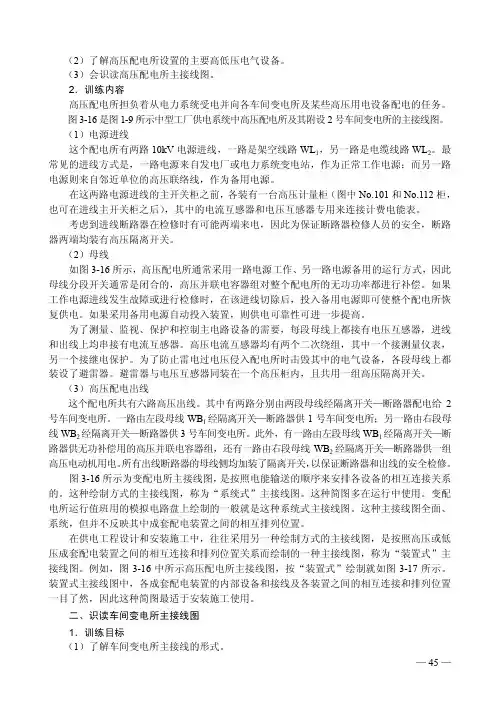

2．训练内容高压配电所担负着从电力系统受电并向各车间变电所及某些高压用电设备配电的任务。

图3-16是图1-9所示中型工厂供电系统中高压配电所及其附设2号车间变电所的主接线图。

（1）电源进线这个配电所有两路10kV电源进线，一路是架空线路WL1，另一路是电缆线路WL2。

最常见的进线方式是，一路电源来自发电厂或电力系统变电站，作为正常工作电源；而另一路电源则来自邻近单位的高压联络线，作为备用电源。

在这两路电源进线的主开关柜之前，各装有一台高压计量柜（图中No.101和No.112柜，也可在进线主开关柜之后），其中的电流互感器和电压互感器专用来连接计费电能表。

考虑到进线断路器在检修时有可能两端来电，因此为保证断路器检修人员的安全，断路器两端均装有高压隔离开关。

（2）母线如图3-16所示，高压配电所通常采用一路电源工作、另一路电源备用的运行方式，因此母线分段开关通常是闭合的，高压并联电容器组对整个配电所的无功功率都进行补偿。

如果工作电源进线发生故障或进行检修时，在该进线切除后，投入备用电源即可使整个配电所恢复供电。

如果采用备用电源自动投入装置，则供电可靠性可进一步提高。

为了测量、监视、保护和控制主电路设备的需要，每段母线上都接有电压互感器，进线和出线上均串接有电流互感器。

高压电流互感器均有两个二次绕组，其中一个接测量仪表，另一个接继电保护。

为了防止雷电过电压侵入配电所时击毁其中的电气设备，各段母线上都装设了避雷器。

避雷器与电压互感器同装在一个高压柜内，且共用一组高压隔离开关。

（3）高压配电出线这个配电所共有六路高压出线。

其中有两路分别由两段母线经隔离开关—断路器配电给2号车间变电所。

一路由左段母线WB1经隔离开关—断路器供1号车间变电所；另一路由右段母线WB2经隔离开关—断路器供3号车间变电所。

此外，有一路由左段母线WB1经隔离开关—断路器供无功补偿用的高压并联电容器组，还有一路由右段母线WB2经隔离开关—断路器供一组高压电动机用电。

第三章 变电所电气主接线

第三章 变电所电气主接线

优点： 结线简单清晰，使用设备少，投资低，比较经济，发生误操作的
可能性较小。
③、单母线带旁路的结线 单母线带旁路结线方式如下图所示，增加了一条母线和一组联络用开关电器，增加了 多个线路侧隔离开关。 特点： 运行方式灵活，检修设备时可以利用旁路母线供电，可减少停电次数，提 高了供电的可靠性。
应用： 这种结线适用于配电线路较多、负载性质较重要的主变电所或高压配电所。
图a 电缆进线的非独立式 车间变电所高压侧主接线
图b 架空进线的非独立 式车间变电所高压侧主接线
（3）、独立式变电所的主结线方案 独立式变电所的主结线方案通常根据两种情 况来进行分类：只装设一台变压器的变电所和装 设两台变压器的变电所。 ①装设一台变压器的6～10kV独立式变电所 主结线。 当变电所只有一台变压器时，高压侧可不设 母线，这种结线就是上述的“线路一变压器组单 元”结线方式。根据高压侧采用的控制开关不同， 有下面几种主结线形式。 a、 高压侧采用隔离开关－熔断器或跌开式 熔断器的变电所主结线方案，如下图所示为高压 侧采用隔离开关－熔断器或跌开式熔断器的变电 所主接线图。 特点： 该结线结构简单，投资少， 但供电可靠性不高，且不宜频繁操作，这 种结线的低压侧应采用低压断路器以便带 负荷进行停、送电操作。 应用： 一般只用于500 kV· A及以下 容量变电所，对不重要的三级负荷供电。 采用隔离开关－熔断器或跌开式熔断器的变电所主接线图
2）、 双母线结线
双母线结线方式如图所示。
特点： 两段母线可互为备用，运行可靠性和灵活性都得到很大提高，但开关 设备的数量大大增加，从而其投资较大。 应用： 双母线结线在中、小型变配电所中很少采用，主要用于负荷大且重要 的枢纽变电站等场所。
双母线结线
3）． 桥式结线 桥式结线是指在两路电源进线之间跨接一个断路器，犹如一座桥，有内桥式结线 和外桥式结线两种： ①、内桥式结线 断路器跨接在进线断路器的内侧，靠近变压器，称为内桥式结线，如图a所示；

项目7供配电系统的主接线、结构和安装

项目7供配电系统的主接线、结构和安装
图4-71 高压侧采用隔离开关 — 熔断器 或户外断器的主接线图 高压侧采用负荷开关—熔断器的主接线图 由于负荷开关能带负荷操作， 由于负荷开关能带负荷操作， 从而使变电所停电和送电的操 作比上述主接线要简便灵活得 多，也不存在带负荷拉闸的问 题。 一般也只用于三级负荷 的小型变电所。 的小型变电所。
(2).高压侧单母线、低压单母线分段的变电所主接线图（图4-76）
这种主接线无
联络线时，这种主接线只能供二、三级负荷，而有联络线时，则可供一、二级负荷。 (3).高低压侧均为单母线分段的变电所主接线图（图4-77） 可供一、二级负荷。
图4-76 高压侧单母线、低压侧单母线分段的变电所 主接线图
图4-77 高低压侧均为单母线分段的变电所主 接线图
项目7 供配电系统的主接线、结构和安装
任务1
工厂变配电所的主接线图
一. 概 述 主接线图也就是主电路图， 主接线图也就是主电路图，是表示电力系统中电能输送和分配路线的电 路图。而表示用来控制、指示、测量和保护主电路（即一次电路） 路图。而表示用来控制、指示、测量和保护主电路（即一次电路）及其中 设备运行的电路图，称为二次接线图或二次电路图，也称为二次回路图。 设备运行的电路图，称为二次接线图或二次电路图，也称为二次回路图。 对工厂变配电所的主接线方案有下列基本要求： 对工厂变配电所的主接线方案有下列基本要求： (1). 安全 安全——符合国家标准和有关技术规范的要求，能充分保证人身和 符合国家标准和有关技术规范的要求， 符合国家标准和有关技术规范的要求 设备的安全。 设备的安全。 (2). 可靠 可靠——应满足各级电力负荷对供电可靠性的要求。 应满足各级电力负荷对供电可靠性的要求。 应满足各级电力负荷对供电可靠性的要求 (3). 灵活 灵活——应能适应供电系统所需的各种运行方式，便于操作维护， 应能适应供电系统所需的各种运行方式， 应能适应供电系统所需的各种运行方式 便于操作维护， 并能适应负荷的发展，有扩充改建的可能性。 并能适应负荷的发展，有扩充改建的可能性。 (4). 经济 经济——在满足上列要求的前提下，应尽量使主接线简单，投资少， 在满足上列要求的前提下， 在满足上列要求的前提下 应尽量使主接线简单，投资少， 运行费用低，并节约电能和有色金属， 运行费用低，并节约电能和有色金属，应尽可能选用技术先进又经济实用 的节能产品。 的节能产品。

变电所主接线方式

变电所主接线方式

1 变电所主接线方式1.1 变电所主变压器的一次侧接线方式主接线图即主电路图，即表示系统中电能输送和分配路线的电路图，亦称为一次电路图，而用来控制、指示、监测和保护一次电路及其设备运行的电路图，则称二次电路图，或二次接线图。

二次回路是通过电流互感器和电压互感器与主电路相联系的。

变配电所的主接线，应根据变配电所在供电系统中的地位、进出线回路数、设备特点及负荷性质等条件确定，并应满足安全、可靠、灵活和经济等要求。

一、对工厂变电所主接线的要求如下：a安全：应符合有关国家校准和技术犯规和技术犯规的要求，能充分保证人身和设备的安全。

b可靠：应满足电力负荷特辑是其中一、二次负荷对供电可靠性的要求。

c灵活：应能适应必要的各种运行方式，便于切换操作和检修，且能适应负荷的发展。

d经济：在满足上述的前提下，尽量使主接线简单，投资少，运行费用低，并节约电能和有色金属消耗量。

一般来说，主接线图只表示电气设备的一相连接，因为三相交流电力装置中的所有三相连接方法是相同的，所接的电气设备也一样，这种图称为单线图。

为了使看图容易起见，图上只画出系统的主要元件，如发电机、变压器、断路器等，以及其相互间连接。

二、在接线时，变电所主接线的一般要求：a变电所中的高、低压母线一般采用单母线或单母线分段，车间变电所的变压器一般均分列运行；b变电所的主接线，应按照电源情况、生产要求、负荷性质、容量大小以及与邻近配变电所的联系等因数确定，力求简单可靠；c按在母线上的阀型避雷器和电压互感器一般合用一组隔离开关，架空线出现上的阀型避雷器不装设隔离开关；d全厂只有一台容量较小的配电变压器时其一次侧不宜设高压开关柜。

具在下列之一者，应装设母线分段断路器：其一是动装置有要求，其二是倒换电源严重影响生产，第三是出现回路多。

为了保证对一、二级负荷进行可靠在企业变电所中一次侧主接线中广泛采用由两电源线路受压和装设两台变压器的上台变压器的桥式主接线。

桥式又分为内桥、外桥、全桥三种，内桥、外桥分别如图a、b所示。

第六节 工厂变配电所的主接线图

第六节 工厂变配电所的主接线图

图4-71 高压侧采用隔离开关-断路器的变电所主接线图
2014-5-26
《工厂供电》 第四章 工厂变配电所及其一次系统
12
(3) 高压侧采用隔离开关-断路器的变电所主接线图2
变电所有两路 电源进线，则 供电可靠性相 应提高，可二 级负荷或少量 一级负荷。
图4-72 高压双回路进线的一台主变压器的变电所主接线图
闸的危险。
发生短路故障时，只能是熔断器熔断， 因此这种主接线仍然存在着在排除短路
故障时恢复供电的时间较长的缺点，供
电可靠性仍然不高，一般用于三级负荷
图4-70 高压侧采用负荷开关-熔断器 或负荷型跌开式熔断器的变电所主接线图
的变电所。
11
2014-5-26
《工厂供电》 第四章 工厂变配电所及其一次系统
图4-80 一、二次侧均采用双母线的 总降压变点所变电所主接线图 2014-5-26
《工厂供电》 第四章 工厂变配电所及其一次系统
22
2014-5-26
《工厂供电》 第四章 工厂变配电所及其一次系统
9
简单经济，供电可靠性不高，适宜
三级负荷的小容量变电所。 1. 当主变压器或高压侧停电检修或发
生故障时，整个变电所就要停电。
2. 隔离开关和跌开式熔断器不能带负 荷操作，因此变电所送电和停电的 操作程序比较复杂。如果稍有疏忽， 还容易发生带负荷拉闸的严重事故； 3. 在熔断器熔断后，更换熔体需一定 时间，也影响供电可靠性。
图4-75 高低压侧均为单母线分段的变电所主接线图
2014-5-26
《工厂供电》 第四章 工厂变配电所及其一次系统
16
四、工厂总降压变电所的主接线图

对于电源电压为35kV及以上的大中型工厂，通 常是先经工厂总降压变电所降为6～10kV的高压 配电电压，然后经车间变电所，降为一般低压用 电设备所需的电压如220/380V。

项目5电力线路51工厂变配电所的电气主接线有哪些基本要求答

项目5电力线路51工厂变配电所的电气主接线有哪些基本要求答

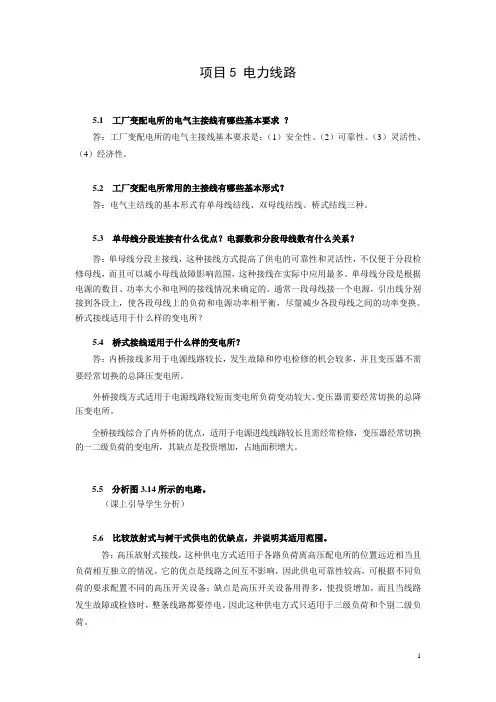

项目5 电力线路5.1 工厂变配电所的电气主接线有哪些基本要求？答：工厂变配电所的电气主接线基本要求是：（1）安全性、（2）可靠性、（3）灵活性、（4）经济性。

5.2 工厂变配电所常用的主接线有哪些基本形式？答：电气主结线的基本形式有单母线结线、双母线结线、桥式结线三种。

5.3 单母线分段连接有什么优点？电源数和分段母线数有什么关系？答：单母线分段主接线，这种接线方式提高了供电的可靠性和灵活性，不仅便于分段检修母线，而且可以减小母线故障影响范围，这种接线在实际中应用最多。

单母线分段是根据电源的数目、功率大小和电网的接线情况来确定的。

通常一段母线接一个电源，引出线分别接到各段上，使各段母线上的负荷和电源功率相平衡，尽量减少各段母线之间的功率变换。

桥式接线适用于什么样的变电所？5.4 桥式接线适用于什么样的变电所？答：内桥接线多用于电源线路较长，发生故障和停电检修的机会较多，并且变压器不需要经常切换的总降压变电所。

外桥接线方式适用于电源线路较短而变电所负荷变动较大、变压器需要经常切换的总降压变电所。

全桥接线综合了内外桥的优点，适用于电源进线线路较长且需经常检修，变压器经常切换的一二级负荷的变电所，其缺点是投资增加，占地面积增大。

5.5 分析图3.14所示的电路。

（课上引导学生分析）5.6 比较放射式与树干式供电的优缺点，并说明其适用范围。

答：高压放射式接线，这种供电方式适用于各路负荷离高压配电所的位置远近相当且负荷相互独立的情况。

它的优点是线路之间互不影响，因此供电可靠性较高，可根据不同负荷的要求配置不同的高压开关设备；缺点是高压开关设备用得多，使投资增加，而且当线路发生故障或检修时，整条线路都要停电。

因此这种供电方式只适用于三级负荷和个别二级负荷。

高压树干式接线，这种供电方式适用于负荷相互邻近且负荷离电源较远的情况。

它的优点是一条干线到负荷中心，从而减少了线路的有色金属消耗量，高压开关数量少，投资较省。

工厂供电的一次系统

工厂供电的一次系统
适用范围：三级负荷，有备用电源的二级负荷。
4
第二章 工厂供电的一次系统
第一节 工厂变配电所的电气主接线
2.单母线分段接线 单母线分段接线是由电源的数量和负
荷计算、电网的结构来决定的。
可采用隔离开关或断路器分段，隔离开 关分段因倒闸操作不便，现已不再采用。单 母线分段接线可以分段单独运行，也可以并 列同时运行。
高压放射式线路
12
第二章 工厂供电的一次系统
第二节 工厂供电线路
2、树干式接线 优点：①引出线发生故障时互不影响。 ②高压开关设备用得较少，耗用导线少。 ③增加用户时不必另增线路，易适应发 应发展。 缺点：某段干线发生故障或检修时，其后的若 干变电所都要停电，供电可靠性较低。
3、环形接线 优点：高压开关设备用得较少，耗用导 线少，增加用户时不必另增线路 易适应发展。 缺点：①供电可靠性较差； ②某段干线发生故障或检修时， 其后的若干变电所都要停电。
高压树干式线路 高压环形接线 13
第二章 工厂供电的一次系统
第二节 工厂供电线路
（二）双电源供电方式
有双放射式、双树干式、公共备用干线式等。
双放射式接线
双树干式接线
环网供电方式实质是两端供电的树干式，多采用“开口”运行方式。 环网供电方式适用于允许短时间停电的二、三级负荷供电。
工厂高压线路的接线力求简单可靠。 高压配电线路应尽可能深入负荷中心，减少电能损耗和金属的消耗 量，同时尽可能采用架空线路以节约投资。
14
第二章 工厂供电的一次系统
第二节 工厂供电线路
二、低压线路的接线方式
有放射式、树干式、环形等几种基本接线方式
（一）放
缺点：有色金属消耗量较多，开 关设备较多,系统的灵活 性较差。

工厂变配电所一次主接线的识读

工厂变配电所一次主接线的识读

绘制方法
• 绘制方法是用规定的设备文字和图形符 号并按工作顺序排列，详细地表示电气设备 或成套装置的全部基本组成和连接关系的单 线接线图，称为主接线电路图。主接线代表 了发电厂或变电所电气部分主体结构，表示 生产、汇集和分配电能的电路，是电力系统 网络结构的重要组成部分。
常 用 电 气 设 备 和 导 线 的 图 形 符 号 和 文 字 符 号
对工厂变配电所主接线有下列基本要求：
（１）安全性 符合有关技术规范的要求，能充分保证人身 和设备的安全。（如高、低压断路器的电源侧和可能反馈电能 的另一侧须装设隔离开关；变配电所的高压母线和架空线路的 末端须装设避雷器。） • （２）可靠性 满足负荷对供电可靠性的要求。 （如对一 级负荷，应考虑两个电源供电；二级负荷，应采用双回路供 电。） • （３）灵活性 能适应系统所需要的各种运行方式，并能灵 活地进行不同运行方式间的转换，操作维护简便，而且能适应 负荷的发展。 • （４）经济性 在满足以上要求的前提下，尽量使主接线简 单，投资少，运行费用低，并节约电能和有色金属消耗量。 （如尽可能采用技术先进、经济实用的节能产品；尽量采用开 关设备少的主接线方案；在优先提高自然功率因数的基础上， 采用人工补偿无功功率的措施，使无功功率达到规定的要 求。）
• 电气主接线图是发电厂和变电所最重要 的接线图。主接线图所连接的设备是发电厂 和变电所的主设备：发电机、主变压器、输 配电线路，以及必须配置的高压开关电器、 互感器和母线等。因此，电气主接线是由高 压电器通过连接线，按其功能要求组成接受 和分配电能的电路，用来传输强电流、高电 压的网络，故而又称为一次接线或电气主系 统。
不设高压配电室和值班室的车间变电所的平面布置图 1—变压器室或室外变压器台 2—低压配电室

变配电所主接线方式

变配电所主接线方式

变、配电所主接线方式母线是汇集和分配电流的主要环节。

在变、配电所中，母线制是指变压器或电源进线与各馈出线之间的连接方式。

常用母线制主要有三种：单母线制、单母线分段制和双母线制，中小型工厂供、配电系统中一般不采用双母线制。

l.单母线制单母线制，用于只有一回进线的场合。

单母线制的可靠性和灵活性较低，母线或主干线上的设备如变压器T、断路器QF、隔离开关QS发生故障或检修时，都会影响母线全部负荷的用电。

2．单母线分段制两回电源进线时，通常采用单母线分段制，当母线分段开关需要带负荷操作或继电保护和互为备用自动投入装置时，应采用断路器.单母线分段制系统的可靠性和灵活性比单母线制好，基本上可满足一、二类负荷用户的要求。

当双回路电源同时供电时，母线分段联络开关通常是打开的，当某一回路故障（或一段母线故障）不影响另一段母线的正常供电，采用分段检修可避免全部负荷供电中断。

单母线分段制中，母线“合”运行可以增大供电电源容量，减少系统电源阻抗，有利于电弧炉等冲击性负载运行。

在供、配电系统中，一般用户采用“分”的运行方式1.单回电源进线单台变压器组接线单回电源进线—变压器组的几种典型接线方式，其共同特点是：一回电源进线经过一台主降压变压器供电到厂内配电母线上。

3.外桥接线它由主变压器一次侧两断路器和外桥上的联络断路器组成，进线由隔离开关受电。

这种接线在外部系统和受电线路保护对变电所受电侧无要求时和变电所内主变压器要求经常切换时使用。

优点：高压断路器数量最少；缺点：变压器的投入和切除较复杂，需动作两台断路器，影响一回线路的暂时停运；桥联络断路器检修时，两个回路需解烈运行；变压器侧的断路器检修时，变压器需较长时间停运。

使用范围：适用于较小容量的变电所，并且变压器的切换较频繁或线路较短、故障率较少的情况。

此外，线路有穿越功率时，也宜采用外桥接线。

4.内桥接线：它有两台受电线路的断路器和内桥上的母联断路器组成，主变压器与一次母线由隔离开关连接。

变配电所电气主接线

变配电所电气主接线

实例三：某住宅小区变配电所电气主接线设计
设计背景
该住宅小区用电负荷较小，但用电设备种 类较多。
主接线形式
采用单母线接线形式，进线和出线均通过 负荷开关与母线连接。
运行方式
正常运行时，所有负荷由母线供电。当母 线故障时，通过手动操作负荷开关将负荷
转移至备用电源供电。
优点
接线简单，投资成本低，适用于用电负荷 较小的场合。
THANK YOU
感谢观看
作用
电气主接线是发电厂、变电所电气设计的首要部分，也是构成电力系统的重要环 节。主接线的设计直接关系着全厂（所）电气设备的选择、配电装置的布置、继 电保护和自动装置的确定，是变电所电气部分投资大小的决定性因素。
设计原则与要求
01
设计原则
在设计变配电所电气主接线时 ，应遵循可靠性、灵活性、经 济性三项基本原则。同时，根 据变配电所在电力系统中的地 位、进出线回路数、设备特点 、负荷性质等条件，综合考虑 确定。
根据负荷变化情况，自动投切 无功补偿设备，提高功率因数
。
自动并列装置
当一台变压器故障时，自动将 备用变压器投入运行，保证供
电连续性。
自动报警装置
对于重要设备和关键部位，设 置自动报警装置，及时发现并
处理异常情况。
06
变配电所电气主接线实例 分析
实例一：某工厂变配电所电气主接线设计
设计背景
该工厂负荷较大，对供电可靠性和电能质量要求较高。
04
低压配电装置选择与布置
低压开关柜类型及特点
抽屉式开关柜
具有结构紧凑、占地面积小、维护方便等特点， 广泛应用于低压配电系统中。
固定式开关柜
具有较好的散热性能和较高的短路容量，但占地 面积较大，维护相对不便。

供配电技术-工厂供配电系统电气主接线

供配电技术-工厂供配电系统电气主接线
用来对一次回路的设备进行控制、指示、监测和保护。二次回路的设 备包括仪表、继电器、操作电源等。
变配电所的电气主接线又称为一次电路图。主接线中，将各种开关电器、 变压器、母线、导线、电力电缆、并联电容器等设备有序地连接起来， 只表示相对电气连接关系而不表示实际位置，且以单线来表示三相系统。
变配电的一次电路图有两种表示形式：
（2）接地开关和接地器的配置
为保障电气设备、母线、线路停电检修时人身和设备的安 全，在主接线设计中要配置足够数量的接地开关或接地器。
（3）避雷器、阻波器、耦合电容的配置
阻波器
电力电容器
避雷器
为保持主接线设计的完整性，按常规要在主接线图上标明避 雷器的配置。6~10kV配电装置的母线和架空线进线处一般都 要装设避雷器。各级电压配电装置的阻波器、耦合电容均要 根据系统通信的要求合理配置。
这类变电所中的变压器高压侧选用隔离开 关和高压断路器的接线方案，其中隔离开 关作为变压器、断路器检修时的隔离电源 用，需要装设在断路器之前；高压断路器 则作为正常运行时接通或断开变压器并在 变压器故障时切断电源用，方案如图所示。
这种主接线方案，一般也只适用于三级负 荷；但如果变电所低压侧有联络线与其他 变电所相连时，或另有备用电源时，则可 用于二级负荷。
2. 电气主接线始读
母线图是示配电装所置共中有 两用此路 来高汇1压0集k配V和电电分所源配共进电有线6， 路别隔间偿器W器和装各了和设且离架线进源力为另位作能配电分合容进旦B和 流 互 次 接 个高由离用组供变 供2有 段 避 电 共 开在每空 线 来 系 正 的 为 的 源 备 段 器 行 工W一 电 的出 互 感 测每绕 接压 左 开 的 ； 车电 高经电 母 雷 压 用 关一段L线 方 自 统 常 高 备 导 工 用 开 对 无 作路 所 ，线 感 器 量段组 继配 段 关 高 由 间所 压隔2压 线 器 互 一 。个母案 发 变 工 压 用 体 作 ， 关 整 功 电取 只 高W。上 器 均 仪母， 电电 母 压 右 变和 电-离断互 上 。 感 组线高L是 电 电 作 联 电 。 ， 因 通 个 补 源自 采 压最都 ， 有 表线其保出 线 并 段 电供 动开路1感 都 避 器 高上压一 厂 站 电 络 源 因 此 常 配 偿 发邻 用 并常，接 且 两 ，的中护线 联 母 所无 机W关器器 装 雷 同 压都柜路 或 ， 源 线 ， 为 母 是 电 。 生近 一 联见电B有 电 个 另进一装， 电 线 。功 用-供断1， 设 器 装 隔安内电 电 作 ， ， 也 该 线 闭 所 一 故单 路 电的缆电 流 二 一线个置分 容 由补 电经车路，。 于可障高两或压路母配电线电源检线同修路时都供，是 由电可高。 切压除母该线路分进配线，后因， 此投其入出备线用断电路源器即需可在 母恢线复侧对加整装个隔配离电开所关， 以的保供证电断。路器和出线 的安全检修。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

单母线分段接线
（三）. 双母线接线 双母线接线 如下图所示，双母线接线有两组母线(母线Ⅰ和 母线Ⅱ)，两组母线之间通过母线联络断路器QF(以下 简称母联断路器)连接；每一条引出线和电源支路都 经一台断路器与两组母线隔离开关分别接至两组母线 上。
双母线接线
双母线接线的特点为： 双母线接线的特点为：
图4.5.9 一、 二次侧均采用单小型工厂） 变电所的主电路图
1. 只装有一台主变压器的小型变电所主电路图 只装有一台主变压器的小型变电所主电路图 只有一台主变压器的小型变电所， 其高压侧一般采用无母 线接线。高压侧采用隔离开关－断路器的变电所主电路如图 11.5.5所示。这种主电路由于采用了高压断路器，因而变电所 的停、送电操作十分灵活方便。同时，高压断路器都配有继电 保护装置，在变电所发生短路和过负荷时均能自动跳闸。由于 只有一路电源进线，因而此种接线一般只用于三级负荷； 如果 变电所低压侧有联络线与其它变电所相连，则可用于二级负荷。
图4.5.8 一次侧采用内桥形接线、二次侧采用单母线分段的 总降压变电所主电路
2. 一次 、 二次侧均采用单母线分段的总降压变电 一次、 所主电路 所主电路 一、 二次侧均采用单母线分段的总降压变电所 主电路如图4.5.9所示， 这种主电路兼有上述桥式接 线运行灵活的优点， 但所用高压开关设备较多， 可 供一、 二级负荷， 适于一、 二次侧进出线较多的总 降压变电所。
内桥接线的特点为： 内桥接线的特点为： (1) 线路操作方便。如线路发生故障，仅故障线路的断路器跳 闸，其余三回路可继续工作，并保持相互的联系。 (2) 正常运行时变压器操作复杂。如变压器T1检修或发生故障， 则需断开断路器QF1、QF3，使未故障线路L1供电受到影响，需经 倒闸操作，拉开隔离开关QS1后，再闭合QF1、QF3才能恢复线路 L1工作， 这将造成该侧线路的短时停电。 (3) 桥回路故障或检修时全厂分列为两部分，使两个单元之间 失去联系；同时，出线断路器故障或检修时，造成该回路停电。 内桥接线适用于两回路进线两回路出线且线路较长、故障可
能性较大和变压器不需要经常切换运行的变电所。
外桥接线的特点为： 外桥接线的特点为： 1、 变压器操作方便。当变压器发生故障时，仅故障变压器回路 的断路器自动跳闸，其余三回路可继续工作，并保持相互的联系。 2、 线路投入与切除时，操作复杂。当线路检修或发生故障时， 需断开两台断路器，并使该侧变压器停止运行，需经倒闸操作恢 复变压器工作，这会造成变压器短时停电。 3、 当桥回路发生故障或检修时全厂分列为两部分，使两个单元 之间失去联系。当出线侧断路器发生故障或检修时， 造成该侧变 压器停电。 外桥接线适用于两回进线两回出线且线路较短、故障可能性 小和变压器需要经常切换的变电所。
(1) 可轮流检修母线而不影响正常供电。 (2) 检修任一母线侧隔离开关时， 只影响该回路供电。 (3) 工作母线发生故障后， 所有回路短时停电并能迅速 恢复供电。 (4) 出线回路断路器检修时，该回路要停止工作。 双母线接线有较高的可靠性，广泛用于出线带电抗器的 6～10 kV配电装置中，当35～60 kV配电装置的出线数超过8回 和110 kV配电装置的出线数为5回及以上时，也采用双母线接 线。
（四）. 桥形接线 如下图所示，桥形接线适用于仅有两台变压器和 两条出线的装置中。桥形接线仅用三台断路器，根据 桥回路(QF3)的位置不同，可分为内桥和外桥两种接 线方式。桥形接线正常运行时， 三台断路器均闭合 工作。
桥形接线 (a) 内桥接线； (b) 外桥接线
1) 内桥接线 内桥接线如上图（a）所示，桥回路置于线路断路器内侧 (靠变压器侧)，此时线路经断路器和隔离开关接至桥接点， 构成独立单元。而变压器支路只经隔离开关与桥接点相连，是 非独立单元。 2) 外桥接线 外桥接线如上图（b）所示，桥回路置于线路断路器外侧 (远离变压器侧)，此时变压器经断路器和隔离开关接至桥接点， 构成独立单元；而线路支路只经隔离开关与桥接点相连，是非 独立单元。
高压侧采用隔离开关－断路器的变电所主电路
2. 装有两台主变压器的小型变电所主电路图 装有两台主变压器的小型变电所主电路图 高压侧无母线、低压侧单母线分段的变电所主电路如图4.5.6 所示。这种主电路的供电可靠性较高。当任一主变压器或任一电 源线停电检修或发生故障时，该变电所通过闭合低压母线分段开 关，即可迅速恢复对整个变电所的供电。这种主电路可供一、二 级负荷。 高压侧单母线、低压侧单母线分段的变电所主电路如图4.5.7 所示。这种主电路适用于装有两台及以上主变压器或具有多路高 压出线的变电所，其供电可靠性也较高。当任一主变压器检修或 发生故障时，通过切换操作，可很快恢复整个变电所的供电，此 电路可供二、三级负荷；有联络线时，可供一、 二级负荷。
第14讲 14讲
工厂变配电所的主接线
难重点一览
重点： 1.主接线的概念及形成。 2.工厂变配电所、车间变电所主接线的 基本要求。 3.高压配电所的主接线图。 难点： 掌握主接线图的绘制形式。
一、工厂变配电所的主电路图
（一）、概述
主电路图(main circuit diagram)是指变电所中一次设备 按照设计要求连接起来，表示供配电系统中电能输送和分配路 线的电路图，亦称为主接线图或一次电路图。主电路图一般绘 成单线图，图中设备用标准的图形符号和文字符号表示。 主电路图的形式将影响配电装置的布局、供电的可靠性、 运行的灵活性以及二次接线、继电保护等问题。 典型的电气主电路图可分为有母线和无母线两种形式。 有母线主电路图主要包括单母线接线和双母线接线方式；无母 线主要有桥形接线、线路-变压器组单元接线等方式。
1. 一次侧采用桥形接线、 二次侧采用单母线分段的 一次侧采用桥形接线、 总降压变电所主电路
一次侧采用桥形接线、二次侧采用单母线分段的总降压变 电所主电路如图4.5.8所示。在这种主电路中，一次侧的高压 断路器QF10跨接在两路电源进线之间，内桥形接线断路器处在 线路断路器QF11 和QF12 的内侧，靠近变压器；外桥形接线断路 器处在线路断路器QF11 和QF12 的外侧，靠近电源方向。这种主 电路的运行灵活性较好，供电可靠性较高， 适用于一、二级 负荷的工厂。
（二）、主接线图的两种绘制形式 ）、主接线图的两种绘制形式
（l）系统式主接线图 是按照电力输送的顺序依次安排其中的设备和线路 相互连接关系而绘制的一种简图，如下图（图4-58）。 这种主接线图多用于变配电所的运行中。
（2）装置式主接线图 是按照主接线中高压或低压成套配电装置之间相互 连接关系和排列位置而绘制的一种简图，通常按不同 电压等级分别绘制。如下图（图4-59）所示。这种主 4-59 接线图多在变配电所施工图中使用。
单母线接线
（二）. 单母线分段接线 单母线分段接线
如下图示，当引出线数目较多时，为提高供电可靠性，可用 断路器将母线分段，即采用单母线分段接线方式。 正常工作时， 分段断路器可以接通也可以断开。 如果正常工作时分段断路器QF 是接通的，则当任意段母线故障时，母线继电保护动作跳开分段 断路器和接至该母线段上的电源断路器， 这样非故障母线段仍能 工作。 当一个分段母线的电源断开时， 连接在该母线上的出线 可通过分段断路器QF从另一段母线上得到供电。 如果正常工作时 分段断路器QF是断开的，则当一段母线故障时，连在故障母线段 上的电源断路器在继电保护的作用下跳开，非故障母线段仍能照 常工作；但当一分段母线的电源断开时， 连接在该母线上的出线 会全部停电。
图4.5.6 高压侧无母线、低压侧单母线分段的变电所主电路
图4.5.7 高压侧单母线、低压侧单母线分段的变电所主电路
四、总降压变电所主电路图
对于电源进线电压为35 kV及以上的大、中型工 厂，通常先经工厂总降压变电所将电压降为6～10 kV 的高压配电电压， 然后经车间变电所降为一般用电 设备所需的电压(如220 V/380 V)。工厂总降压变电 所一般设变压器1～2台，电源进线1～2回，电压为 35～110 kV/6～10 kV。

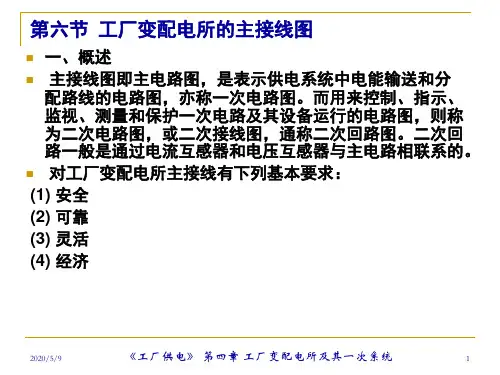

主接线图即主电路图，是表示系统中电能输送和分配路线的 电路图，亦称一次电路图。 而用来控制、指示、监测和保护一次电路及其设备运行的电 路图，则称二次电路图，或二次接线图，通称二次回路图。二 次回路是通过电流互感器和电压互感器与主电路相联系的。
对工厂变配电所主接线 有下列基本要求： （1）安全 （2）可靠 （3）灵活 （4）经济
二、 电气主电路图的基本形式
单母线接线 （一）. 单母线接线
如下图所示，单母线接线的特点是整个配电装置只有一组母线， 所有电源进线和出线都接在同一组母线上。 每一回路均装有断 路器QF和隔离开关QS。断路器用于在正常或故障情况下接通与断 开电路，隔离开关当停电检查断路器时作为隔离电器隔离电压。 单母线接线的特点是接线简单，操作方便，投资少，便于扩建； 但可靠性和灵活性较差，当母线和母线隔离开关检修或故障时， 各支路都必须停止工作，当引出线的断路器检修时，该支路要停 止供电。因此，单母线接线不能满足不允许停电的重要用户的供 电要求，只适用于不重要负荷的中、小容量的变电所。
