艾默生电源PS48400-3-2900&600-3-2900电源系统技术手册

１维护牵手行 共织动力网中国移动通信山东分公司艾默生开关电源维护速成宝典艾默生公司济南客户服务中心二零零五年九月２序 言中国移动通信责任有限公司山东分公司是艾默生网络能源有限公司极其重要客户和伙伴。

目前，山东移动网上运行的艾默生智能开关电源（包括前华为开关电源）共2800余套，其中，电源大部分型号集中分布如下：八期建设的由NP9801监控单元构成的PS48300-2/50，PS48450-2/50系统；九期建设的由PSM-A 构成的PS48400-2/50，PS48600-2/50系统；十期建设的PS48400-2B/50系统；十一期建设的的PS48400-2C/50系统；同时十二期正在建设中的基站电源也集中在由M500F 监控单元所组成的PS48400-3/2900和PS48600-3/2900系统。

此外，在早期基站中，还有部分由PSM-15组成的PS48100/25，PS48300/25，PS48120/20，PS48240/20系统。

以上型号的电源占到了目前总量的90%以上。

为了进一步加强山东省移动公司基层的维护技术力量，帮助贵公司提升网络质量，打造GSM 精品网络，共同提高移动公司市场竞争力，艾默生济南客户服务中心特组织精兵强将，以移动公司相对集中设备型号，编写了该维护手册。

本手册不仅包含了日常维护中80%以上的设备运行问题，同时，还介绍了电源日常保养、巡检和电源安装工程的内容和规范。

我们期待此手册能达到我们预期的目的，希望我们的服务能为贵公司在严峻的竞争中尽绵薄之力。

由于笔者水平有限，也恳请贵公司领导和同行们多指教！３１`第一篇：由NP9801构成系统日常维护指南（PS48300-2/50，PS48450-2/50）...................................................................................................................................... １问一：由NP9801监控单元组成系统的结构与配置情况？ ............................................... １ 问二：如果机房无三相电或有缺相时，电源的交流引入线如何连接？ ......................... １ 问三：整流模块前面板拨码开关是什么含义，如何设置？ ............................................. ２ 问四：模块地址如何设置？ ................................................................................................. ２ 问五：在更换该系统的整流模块时，有何注意事项，正确步骤？ ................................. ２ 问六：有时在开启模块输入空开后，模块打火或者后面开始冒烟？何故？如何处理？ ................................................................................................................................................ ３ 问七：当系统中其中一个模块无输出电流时，如何判断其好坏？ ................................. ３ 问八：模块间是否均流的判断标准是什么？当整流模块不均流时，如何调节？ ......... ３ 问九：为什么有时拆除一台整流模块，其他整流模块同时出现通信中断故障？ ......... ４ 问十：系统中单个模块通信中断，通常由那些因素造成，如何处理？ ......................... ４ 问十一：监控单元密码是多少？分别有什么用？ ............................................................. ４ 问十二：对于NP9801监控单元组成的系统，如何正确进行系统配置？ ....................... ４ 问十三：监控单元有集中复位方式？ ................................................................................. ５ 问十四：监控模块内需要设置的电池参数有哪些？ ......................................................... ５ 问十五：对于电池组数的设置，如果系统只有一组电池应该如何连接，监控模块如何设置？......................................................................................................................................... ５ 问十六：忘记用户级密码如何处理？ ................................................................................. ５ 问十七：防雷器部分如何维护？ ......................................................................................... ５ 附录：NP9801监控单元内目录结构如下： ........................................................................ ６ 第二篇：由PSM-A 构成系统维护指南（含PS48400-2/50，PS48600-2/50） ... ７问一：使用PSM-A 监控单元的型号有哪些？ ..................................................................... ７ 问二：交流接触器不吸合？ ................................................................................................. ７ 问三：交流接触器频繁跳动（吸合后随即断开）？ ......................................................... ７ 问四：交流防雷器故障告警？ ............................................................................................. ７ 问五：交直流通信异常？ ..................................................................................................... ７ 问六：交流电压正常，模块工作正常，但是负载不能够工作？ ..................................... ８ 问七：监控单元显示直流电流或电池电流与模块输出显示电流偏差很大？ ................. ８ 问八：负载熔丝断误告警？ ................................................................................................. ８ 问九：模块通信中断故障如何判断？如何处理？ ............................................................. ８ 问十：模块有输出电压，但没有输出电流？ ..................................................................... ９ 问十一：监控单元没有显示？ ............................................................................................. ９ 问十二：更换监控单元需要设置的数据？ ......................................................................... ９ 第三篇：PS48400-2B/50，PS48400-2C/50电源系统维护指南......................... １１问一：通常艾默生开关电源都由哪几部分组成？ ......................................................... １１ 问二：PS48400-2B/50系统交流配电部分由哪些部件组成？ ...................................... １１ 问三：移动十一期基站使用的PS48400-2C/50系统与十期基站的PS48400-2B/50系统有２何区别？在维护的时候有什么区别？ ............................................................................. １１ 问四：有哪些常见的交、直流保护参数？参照值为多大？ ......................................... １１ 问五：PS48400-2B/50系统的工作原理？ ...................................................................... １２ 问六：直流配电的基本特点？ ......................................................................................... １２ 问七：如果交流接触器不吸和，如何判断交流接触器的好坏？如何采取应急措施？ . １３问八：常见的模块故障有哪些，可能原因分析。

艾默生PS48600-3B/2900监控模块将告警类型分为四个级别：严重告警，紧急告警，一般告警，不告警。

艾默生PS48600-3B/2900严重告警/紧急告警表现为监控模块紧急告警指示灯（红色）点亮，系统产生声音告警处理方法：该类型告警发生后，严重影响电源系统的工作性能，无论在任何时间发生，都要求用户立刻采取措施进行处理。

系统点亮告警显示灯，同时产生声音告警。

艾默生PS48600-3B/2900一般告警表现为监控模块告警指示灯（黄色）点亮。

处理方法：该类型告警发生后，电源系统能暂时维持正常的直流输出，若是在值班时间发生则要求立刻采取措施进行处理，倘若不是在值班时间发生，则要求值班时间开始时处理。

系统仅点亮告警指示灯。

艾默生PS48600-3B/2900常见的告警处理方法1、交流停电停电时间不长时，直流供电由电池负担。

如果停电原因不明或时间过长，就需要启动油机发电。

建议油机发电机启动至少5分钟后，再切换给电源系统供电，以减小油机启动过渡过程可能对电源设备造成的影响2、交流过压/欠压检查过压值是否过低或者欠压值是否过高，如果是应更改。

当市电电压大于300V时，整流模块将停止工作。

当市电电压低于176V时，整流模块将限功率输出，低于80V将停止工作。

3、防雷器故障检查防雷器情况，如防雷器损坏，请更换。

4、直流过压告警1)检查直流输出电压和监控模块“直流过压告警”设定值，若设定值不合理请更改。

2)找出引起过压告警的整流模块。

在确保蓄电池能正常供电的情况下，断开所有整流模块的交流输入开关。

然后，逐一接通模块的交流输入开关。

当接通某一模块的交流输入开关时，系统再次出现过压告警，则该模块过压，请更换。

5、直流欠压告警1）检查直流输出电压和监控模块“直流欠压告警”设定值，若设定值不合理请更改。

2)检查市电是否停电，如停电，断开部分负载以延长整个电源系统的工作时间。

3)检查是否有整流模块退出工作，即无输出电流，如有请更换该模块。

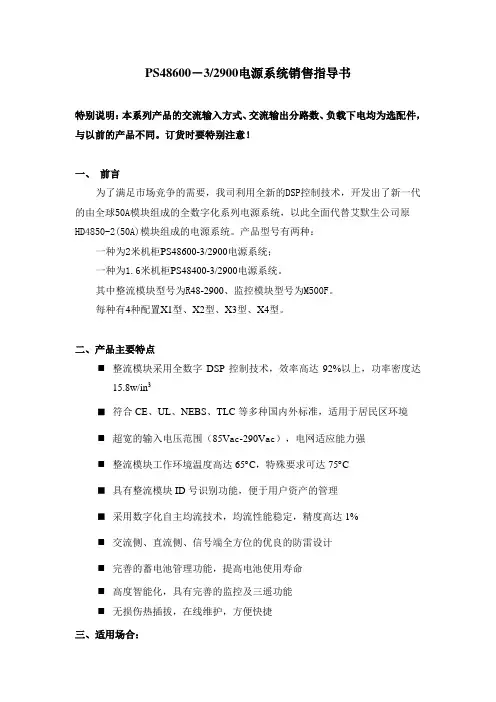

PS48600－3/2900电源系统销售指导书特别说明：本系列产品的交流输入方式、交流输出分路数、负载下电均为选配件，与以前的产品不同。

订货时要特别注意！一、前言为了满足市场竞争的需要，我司利用全新的DSP控制技术，开发出了新一代的由全球50A模块组成的全数字化系列电源系统，以此全面代替艾默生公司原HD4850-2(50A)模块组成的电源系统。

产品型号有两种：一种为2米机柜PS48600-3/2900电源系统；一种为1.6米机柜PS48400-3/2900电源系统。

其中整流模块型号为R48-2900、监控模块型号为M500F。

每种有4种配置X1型、X2型、X3型、X4型。

二、产品主要特点⏹整流模块采用全数字DSP控制技术，效率高达92%以上，功率密度达15.8w/in3⏹符合CE、UL、NEBS、TLC等多种国内外标准，适用于居民区环境⏹超宽的输入电压范围（85V ac-290V ac），电网适应能力强⏹整流模块工作环境温度高达65︒C，特殊要求可达75︒C⏹具有整流模块ID号识别功能，便于用户资产的管理⏹采用数字化自主均流技术，均流性能稳定，精度高达1%⏹交流侧、直流侧、信号端全方位的优良的防雷设计⏹完善的蓄电池管理功能，提高电池使用寿命⏹高度智能化，具有完善的监控及三遥功能⏹无损伤热插拔，在线维护，方便快捷三、适用场合：•CDMA移动基站、GSM移动基站•端局、模块局•传输设备、数据通信设备四、销售注意事项：1、宣传核心要点：此产品是艾默生公司采用DSP控制技术，为全球客户设计的新一代全数字化通信用电源系统。

2、整流器型号表示方式与以前的不一样，标注的是功率。

R48-2900表示的就是2900W，模块的最大输出电流为60A。

系统型号也作了相应的更改(原标注为整流模块的输出电流部分，现标注为输出功率)，例PS48600-3/2900。

3、系统有4种标准配置：X1型、单路交流输入，无系统交流输出；X2型、单路交流输入，有系统交流输出；X3型、双路交流输入，手动切换；（有系统交流输出）X4型、双路交流输入，自动切换。
