电动自行车控制器接线说明

电动车控制器接线方法
电动车控制器的接线方法可以根据不同的控制器型号和电动车车型有所差异，以下是一般电动车控制器的常见接线方法：
1. 电源接线：通常有三个电源线，分别为正极（红色）、负极（黑色）和档速线（通常是黄色或蓝色）。

正极和负极分别连接电池的正负极，档速线则连接到油门控制器上的对应档速线。

2. 电机接线：电机接线通常也有三根线，分别为A、B、C相线。

这三根线要分别与电机的三相线连接，连接顺序一般与电机上标有A1、A2、B1、B2、C1、C2的位置对应。

3. 油门接线：油门控制器一般有三根线，分别为正极（红色）、负极（黑色）和信号线（绿色或白色）。

正极和负极接上电池的正负极，信号线则连接到油门上的对应信号接口。

4. 刹车接线：刹车接线通常有两根线，分别为刹车开关线和刹车灯线。

刹车开关线连接到控制器上的刹车开关位置，刹车灯线连接到控制器上的刹车灯位置。

5. 其他接线：根据电动车的配件和功能不同，还可能涉及到其他接线，如前大灯接线、雨刷器接线等。

需要注意的是，以上接线方法仅供参考，具体操作还需要根据电动车的具体型号和控制器使用说明进行。

为了安全起见，建议找专业的维修人员进行接线。

电动车控制器接线顺序电动车控制器是电动车的关键部件之一，起着控制电动车运行和保护电动车电池等功能的作用。

正确的接线顺序对电动车的正常运行至关重要。

本文将介绍电动车控制器接线的顺序和步骤。

第一步：准备工作在开始接线之前，需要做一些准备工作。

首先，确保故障电动车的电池已经断电，并且车辆停靠在一个安全的地方。

其次，先了解电动车控制器的接口和线缆，查看说明书以及图示，熟悉各个接口的功能和位置。

第二步：连接电池首先，将电动车控制器的电池正极连接到电池组的正极，在连接之前，需要确保电动车电池是充足的电量。

然后，再将电动车控制器的电池负极连接到电池组的负极。

在连接电池时，应确保电池的正负极不要相接触，以免短路和电池发生危险。

第三步：连接驱动电机接下来，将电动车控制器的驱动电机相连。

根据电动车控制器的接口，找到对应的驱动电机接口，并将其连接到电动车的驱动电机上。

通常，接线的顺序是根据电动车制造商的标准来进行的，可以参考电动车的说明书或者咨询专业人士。

第四步：连接油门开关电动车控制器还需要连接油门开关，以控制电动车的加速和减速。

找到电动车控制器的油门开关接口，并将其与油门开关连接起来。

在连接油门开关时，应注意接线的正确性和固定性。

第五步：连接刹车开关为了保证电动车的安全性，在接线过程中需要连接刹车开关。

找到电动车控制器的刹车开关接口，将其与刹车开关连接起来。

在连接刹车开关时，确保刹车开关正确工作，并且接线牢固可靠。

第六步：连接灯光和信号线最后，将灯光和信号线连接到电动车控制器上。

灯光线通常包括前大灯、后尾灯和转向灯等，信号线一般是指指示灯、电量显示以及报警器等。

根据电动车的需求和接线口的标志，连接相应的灯光和信号线。

接线完成后，仔细检查所有的接线口是否连接正确，以及接线是否牢固。

如果发现有任何错误，应立即进行纠正。

接线完成后，再次检查整个电动车的电路是否正常。

需要注意的是，电动车控制器的接线顺序可能因不同的电动车型号和制造商而有所不同。

无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。

5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。

6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。

电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。

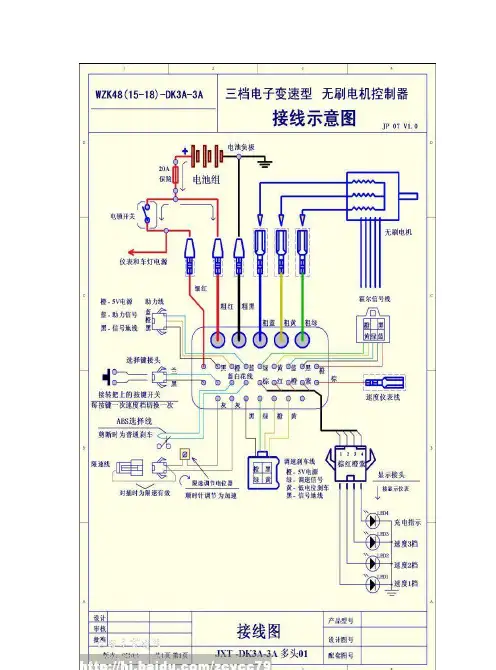

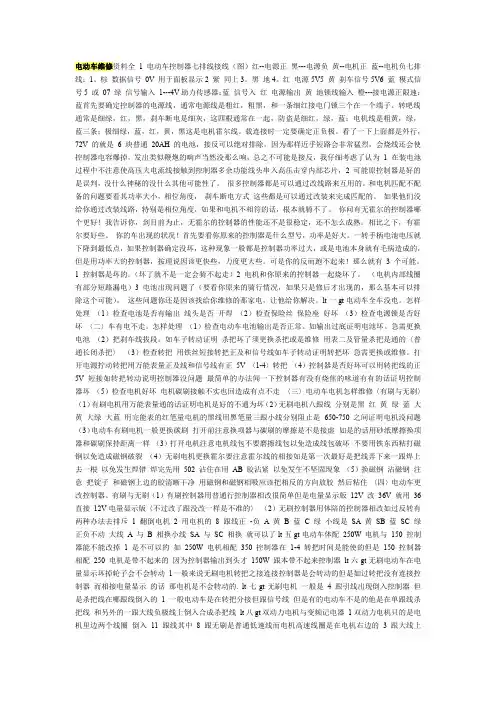

电动车维修资料全1 电动车控制器七排线接线（图）红--电源正黑---电源负黄--电机正蓝--电机负七排线：1。

棕数据信号0V 用于面板显示2 紫同上3。

黑地4。

红电源5V5 黄刹车信号5V6 蓝模式信号5 或07 绿信号输入1---4V助力传感器：蓝信号入红电源输出黄地锁线输入橙---接电源正限速：蓝首先要确定控制器的电源线，通常电源线是粗红，粗黑，和一条细红接电门锁三个在一个端子。

转吧线通常是细绿，红，黑，刹车断电是细灰，这四根通常在一起，防盗是细红，绿，蓝；电机线是粗黄，绿，蓝三条；极细绿，蓝，红，黄，黑这是电机霍尔线。

载连接时一定要确定正负极。

看了一下上面都是外行，72V 的就是6 块普通20AH 的电池，接反可以绝对排除，因为那样近乎短路会非常猛烈，会烧线还会使控制器电容爆掉，发出类似鞭炮的响声当然没那么响，总之不可能是接反，我仔细考虑了认为 1 在装电池过程中不注意使高压大电流线接触到控制器多余功能线头串入高压击穿内部芯片，2 可能原控制器是好的是误判，没什么神秘的没什么其他可能性了。

很多控制器都是可以通过改线路来互用的。

和电机匹配不配备的问题要看其功率大小，相位角度，刹车断电方式这些都是可以通过改装来完成匹配的。

如果他们没给你通过改装线路，特别是相位角度，如果和电机不相符的话，根本就骑不了。

你问有无霍尔的控制器哪个更好！我告诉你，到目前为止，无霍尔的控制器的性能还不是很稳定，还不怎么成熟。

相比之下，有霍尔要好些。

你的车出现的状况！首先要看你原来的控制器是什么型号，功率是好大。

一转手柄电池电压就下降到最低点，如果控制器确定没坏，这种现象一般都是控制器功率过大，或是电池本身就有毛病造成的，但是用功率大的控制器，按理说因该更快些，力度更大些。

可是你的反而跑不起来！那么就有 3 个可能。

1 控制器是坏的。

（坏了就不是一定会骑不起走）2 电机和你原来的控制器一起烧坏了。

（电机内部线圈有部分短路漏电）3 电池出现问题了（要看你原来的骑行情况，如果只是修后才出现的，那么基本可以排除这个可能）。
