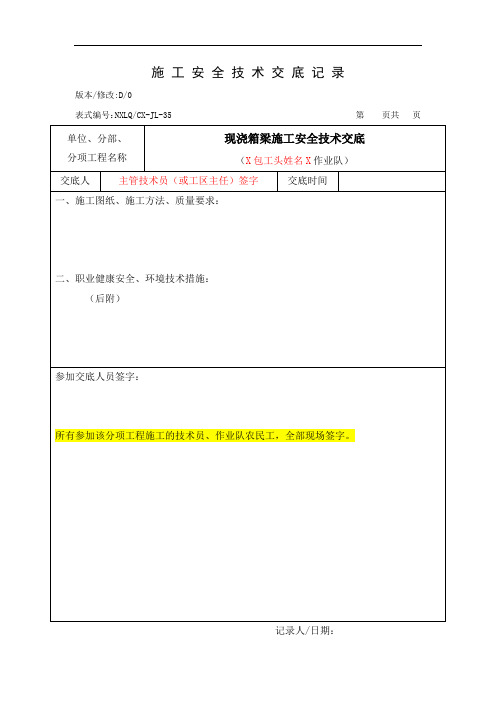

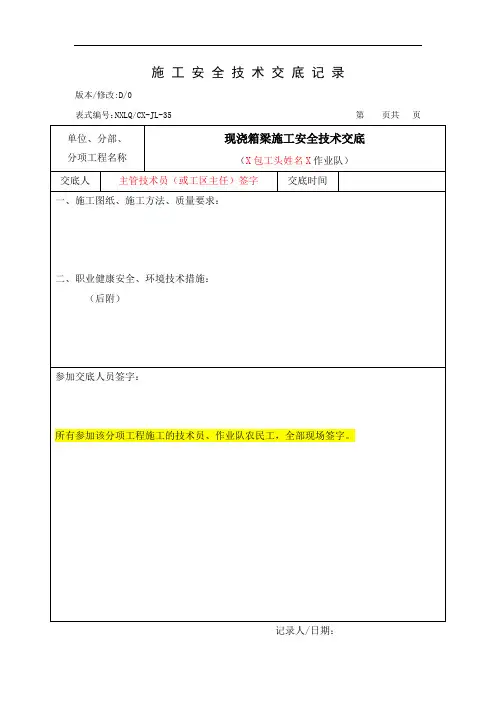

施工安全技术交底记录版本/修改:D/0表式编号：NXLQ/CX-JL-35 第页共页记录人/日期：现浇箱梁施工安全技术交底一、工程概况和作业特点支架法现浇预应力混凝土连续箱梁在桥梁工程中是一种较为常见的施工方法，施工时多点支撑，沉降容易控制，张拉时支架反弹量小，对主梁健康有利，线型也同样容易控制。
施工时应重点控制支架的搭设质量、基地处理以及后续钢筋混凝土施工。
二、存在的危险源和危害因素、危险部位及安全风险告知（一）、支架坍塌：支架坍塌因支架设计不科学、不合理，搭设不按照要求进行，施工荷载超出设计值，造成支架坍塌，对人身或机械造成伤害或损害。
（二）、高空坠物：高处坠物在搭设支架或支架上安装模板、钢筋、砼浇筑等高处作业时，物品坠落或人员坠落，而造成人体伤害，或机械设备损害。
（三）、物体打击：物体打击，高空坠落及水平喷溅等物体造成人身伤害（四）、机械伤害：机械伤害、机械（砼搅拌机、砼罐车、吊机、装载机等）运转工作时，因机械意外故障或违规操作对人身造成伤害或机械伤害。
（五）、触电：触电、用电设备未能良好接地、或保护设施失效、或违规施工电气设备、或距离高压线路太近等原因对人身造成伤害三、施工方法、施工工艺流程(一)、施工方法1、地基处理原有地基整平压实后，铺设15cm厚碎石，采用16吨压路机碾压平整，再在碎石层浇筑15cm厚的C25砼。
在砼层上按照安装满堂支架脚手钢管立杆所对应的位置铺设支垫钢板(木板)。
2、材料选用和质量要求钢管规格为φ48×3.5mm，且有产品合格证。
钢管的端部切口应平整，禁止使用有明显变形、裂纹和严重绣蚀的钢管。
旧扣件使用前应进行质量检查，有裂缝、变形、锈蚀的严禁使用，出现滑丝的螺栓必须更换。
3、支架安装本支架采用“碗扣”式满堂支架，其结构形式如下：为了明确满堂式支架每根立柱所传递竖向力的大小，本设计首先对满堂式钢管支架进行了受力检算，确定钢管支架立柱的横向间距：腹板附近为0.6m，翼板部位为0.9m；纵向间距均为1.0m；支架纵横杆步距1.2m，使所有立杆联成整体，为确保支架的整体稳定性，在每三排横向立杆和每三排纵向立杆各设置一道剪刀撑。

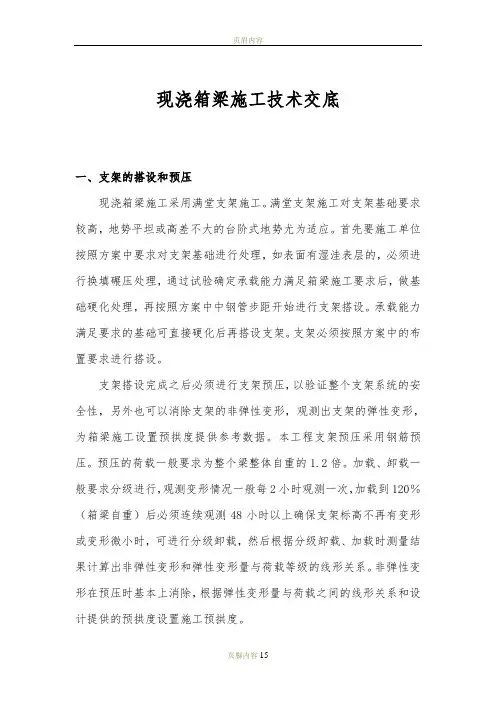

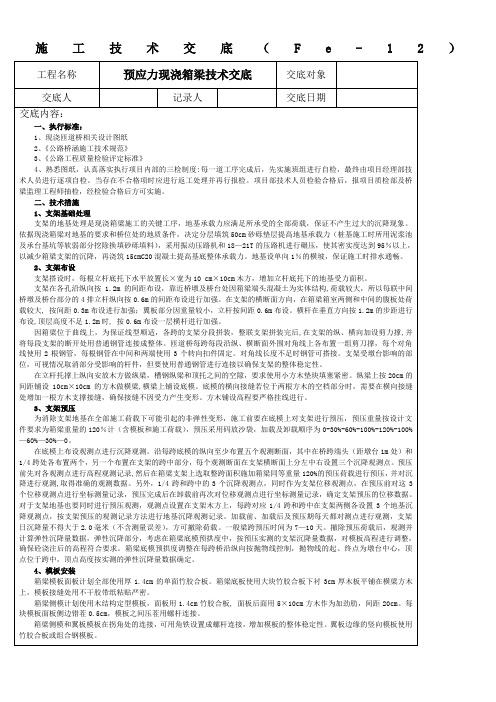

现浇箱梁施工技术交底一、支架的搭设和预压现浇箱梁施工采用满堂支架施工。
满堂支架施工对支架基础要求较高，地势平坦或高差不大的台阶式地势尤为适应。
首先要施工单位按照方案中要求对支架基础进行处理，如表面有湿洼表层的，必须进行换填碾压处理，通过试验确定承载能力满足箱梁施工要求后，做基础硬化处理，再按照方案中中钢管步距开始进行支架搭设。
承载能力满足要求的基础可直接硬化后再搭设支架。
支架必须按照方案中的布置要求进行搭设。
支架搭设完成之后必须进行支架预压，以验证整个支架系统的安全性，另外也可以消除支架的非弹性变形，观测出支架的弹性变形，为箱梁施工设置预拱度提供参考数据。
本工程支架预压采用钢筋预压。
预压的荷载一般要求为整个梁整体自重的1.2倍。
加载、卸载一般要求分级进行，观测变形情况一般每2小时观测一次，加载到120％（箱梁自重）后必须连续观测48小时以上确保支架标高不再有变形或变形微小时，可进行分级卸载，然后根据分级卸载、加载时测量结果计算出非弹性变形和弹性变形量与荷载等级的线形关系。
非弹性变形在预压时基本上消除，根据弹性变形量与荷载之间的线形关系和设计提供的预拱度设置施工预拱度。
二、模板施工现浇箱梁对底模及侧模采用多套模板周转使用。
在模板铺设完成之后要求对整个底模及侧模根据施工预拱度进行标高及轴线偏位的验收，合格之后，要求施工单位对模板涂同一品牌的脱模剂，争取箱梁外观漂亮。
内模采用木胶板，拆模后调校平整后可重复使用（一般现浇箱梁为等截面箱梁，为模板重复使用提供了可能）。
要求所有模板接缝严密，保证不漏浆；两块模板之间的高差必须控制在规范允许之内。
在模板的周转使用过程中，应保持模板表面洁净，及时把模板表面的混凝土清除，然后再涂脱模剂。
三、钢筋制作安装施工所有进场的钢筋原材料在试验监理工程师抽检合格之后，才允许进行钢筋加工、安装。
在钢筋加工之前，要求施工单位技术人员先对图纸的钢筋型号、尺寸进行详细的复核，对于和实际有出入的，和设计取得联系进行确认或调整，确保无误之后，方可进行钢筋的加工及安装，这样可以减少没有必要的材料浪费或误工。

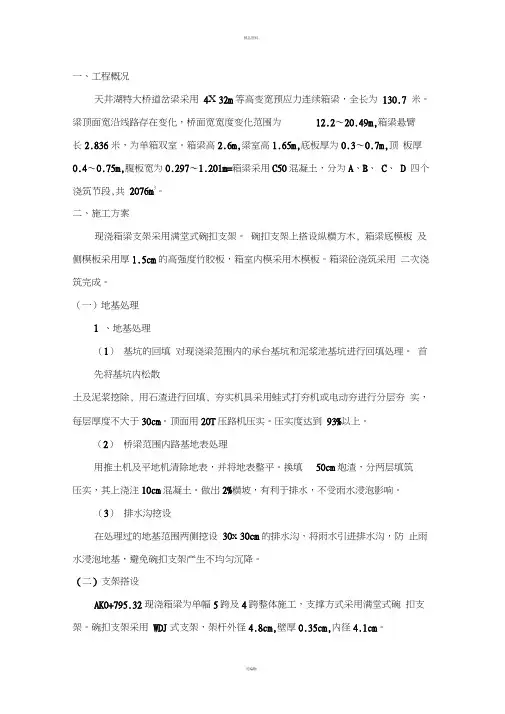

一、工程概况天井湖特大桥道岔梁采用4X 32m等高变宽预应力连续箱梁，全长为130.7 米。
梁顶面宽沿线路存在变化，桥面宽宽度变化范围为12.2〜20.49m,箱梁悬臂长2.836米，为单箱双室。
箱梁高2.6m,梁室高1.65m,底板厚为0.3〜0.7m,顶板厚0.4〜0.75m,腹板宽为0.297〜1.201m=箱梁采用C50混凝土，分为A、B、C、D 四个浇筑节段,共2076m3。
二、施工方案现浇箱梁支架采用满堂式碗扣支架。
碗扣支架上搭设纵横方木, 箱梁底模板及侧模板采用厚1.5cm的高强度竹胶板，箱室内模采用木模板。
箱梁砼浇筑采用二次浇筑完成。
（一）地基处理1 、地基处理（1）基坑的回填对现浇梁范围内的承台基坑和泥浆池基坑进行回填处理。
首先将基坑内松散土及泥浆挖除, 用石渣进行回填, 夯实机具采用蛙式打夯机或电动夯进行分层夯实，每层厚度不大于30cm。
顶面用20T压路机压实。
压实度达到93%以上。
（2）桥梁范围内路基地表处理用推土机及平地机清除地表，并将地表整平。
换填50cm炮渣，分两层填筑压实，其上浇注10cm混凝土。
做出2%横坡，有利于排水，不受雨水浸泡影响。
（3）排水沟挖设在处理过的地基范围两侧挖设30x 30cm的排水沟，将雨水引进排水沟，防止雨水浸泡地基，避免碗扣支架产生不均匀沉降。
（二）支架搭设AK0+795.32现浇箱梁为单幅5跨及4跨整体施工，支撑方式采用满堂式碗扣支架。
碗扣支架采用WDJ式支架，架杆外径4.8cm,壁厚0.35cm,内径4.1cm。
满堂支架间距为90x90cm。
立杆顺桥向纵向间距0.9m,横隔板处纵向间距0.6m,横桥向横向间距梁底为0.9m,翼缘板底为1.2m,纵横水平杆竖向间距为1.2m和0.9m。
考虑支架的整体稳定性，在纵横向布置斜向钢管剪力撑，6m 一道。
1 、测量放样测量人员用全站仪放样出箱梁在地基上的竖向投影线,并用白灰撒上标志线,现场技术员根据投影线定出单幅箱梁的中心线, 同样用白灰线做上标记。
