配置和验证HSRP
网络结构如下：
Swith1和switch2上分别创建了vlan10和vlan20。

Switch1上10.1.1.1和switch2上的10.1.1.2对外提供vlan1的虚拟IP 10.1.1.254，switch1上20.1.1.1和swich2上20.1.1.2对外提供vlan2的虚拟IP 20..1.1.254。

两台交换机互为热备。

具体配置如下：
步骤1：在switch1和switch2的vlan1接口上，配置一个虚拟地址为10.1.1.254的HSRP的备用组。

通过使用standby group-number ip virtual_ip_address,将可以创建HSRP备用组。

Switch1#config t
Switch1(config)# int vlan 1
Switch1(config-if)#standby 1 ip 10.1.1.254
Switch1(config-if)end
Switch2#config t
Switch2(config)# int vlan 1
Switch2(config-if)#standby 1 ip 10.1.1.254
Switch2(config-if)end
步骤2：在交换机switch1的接口vlan1上，将其在HSRP备用组1中的优先级设置为150，这样其优先级将高于交换机B上的默认优先级100。

可通过命令standby group-number priority priority_value:
Switch1#config t
Switch1(config)# int vlan 1
Switch1(config-if)#standby 1 priority 150
Switch1(config-if)#end
步骤3：在switch1和switch2的vlan2接口上，配置一个虚拟地址为20.1.1.254的HSRP的备用组。

通过使用standby group-number ip virtual_ip_address,将可以创建HSRP备用组。

Switch1#config t
Switch1(config)# int vlan 2
Switch1(config-if)#standby 2 ip 20.1.1.254
Switch1(config-if)end
Switch2#config t
Switch2(config)# int vlan 2
Switch2(config-if)#standby 2 ip 20.1.1.254
Switch2(config-if)end
步骤4：在交换机switch2的接口vlan2上，将其在HSRP备用组2中的优先级设置为150，这样其优先级将高于交换机B上的默认优先级100。

可通过命令standby group-number priority priority_value:
Switch2#config t
Switch2(config)# int vlan 2
Switch2(config-if)#standby 2 priority 150
Switch2(config-if)#end
步骤5:通过使用命令show standby,将可以验证switch1和switch2是否分别是备用组1和备用组2中的活跃路由器。

将他们分别作为不同备用组的活跃路由器可实现负载分配。

Switch1#show standby
Vlan1 – Group 1
……..
Virtual IP address is 10.1.1.254 configured
Active router is local
Standby router is 10.1.1.2 expires in 7.185
…..
Vlan2 – Group 2
………
Virtual IP address is 20.1.1.254 configured
Active router is 20.1.1.2,priority 150 expries in 9.672
Standby router is local
……….
Switch2#show standby
Vlan1 – Group 1
……..
Virtual IP address is 10.1.1.254 configured
Active router is 10.1.1.1,priority 150 expires in 7.185
Standby router is local …..
Vlan2 – Group 2
………
Virtual IP address is 20.1.1.254 configured
Active router is local
Standby router is 20.1.1.1 expires in 8.748 ……….。

合集下载

HSRP热备份路由协议的配置

HSRP热备份路由协议的配置

HSRP 热备份路由协议的配置一．HSRP简介所谓的热备份路由协议（HSRP）主如果向咱们提供了如此一种机制，它的设计目的主要在于支持IP传输失败情形下的不中断服务。

具体说，就是本协议用于在源主机无法动态地学习到首跳路由器IP地址的情形下避免首跳路由的失败。

它主要用于多接入，多播和广播局域网（例如以太网）。

二．HSRP目的热备份路由协议（HSRP）的目的在于使主机看上去只利用了一个路由器，而且即便在它当前所利用的首跳路由器失败的情形下仍能够维持路由的连通性。

三．HSRP 涉及到得知识点虚拟的路由器——此协议中所涉及到的多路由器都映射为一个虚拟的路由器。

本协议保证同时有且只有一个路由器在代表虚拟路由器进行包的发送。

而终端则是把数据包发向该虚拟路由器。

那个转发包的路由器被成为活跃路由器。

若是那个活跃路由器在某个时候由于某种原因此无法工作的话，则那个备份的路由器将被选择来代替原来的活跃路由器。

本协议为活跃路由器和备份路由器的概念提供了一种机制。

在协议所设计到的路由器上利用IP地址，若是那个活跃路由器失效的话则那个备份路由器马上代替生路由器工作而不会在对主机的连通性上产生大的中断。

备份组——在利用HSRP时，一组路由器的工作将一致的表现为局域网上通往主机的一个虚拟路由器的工作。

这组路由器就称为一个 HSRP组，或备份组。

那个组中将选出一个路由器来负责转发由主机发给虚拟路由器的数据包。

那个路由器就是所谓的生路由器。

另一台路由器将被选为备份路由器。

在生路由器失效的情形下，备份路由器将承担生路由器的包的转发功能。

即便你能够任意制定运行HSRP的路由器的数量，但只有生路由器才能转发发送给虚拟路由器的数据包。

优先级、占先权——HSRP协议利用一个优先级方案来决定哪个配置了HSRP协议的路由器成为默许的活跃路由器。

在优先级高的端口配置占先权。

四、HSRP的工作原理HSRP协议利用一个优先级方案来决定哪个配置了HSRP协议的路由器成为默认的活跃路由器。

HSRP原理与配置

HSRP原理与配置

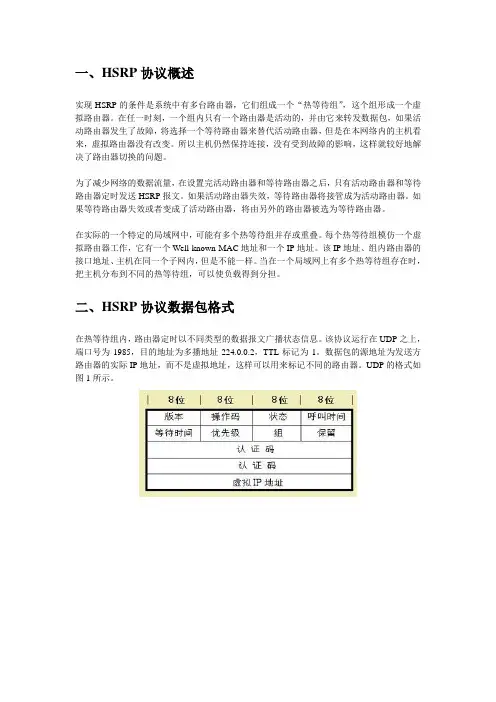

一、HSRP协议概述实现HSRP的条件是系统中有多台路由器，它们组成一个“热等待组”，这个组形成一个虚拟路由器。
