焚烧城市生活垃圾的循环流化床锅炉朱秋平(无锡华光锅炉股份有限公司,江苏无锡214028) 摘　要:介绍了400t/d ～500t/d 垃圾焚烧锅炉的总体布置及技术特性。

重点分析了外置式换热器结构的设计、工作原理。

关键词:循环流化床锅炉;垃圾焚烧;外置式换热器 中图分类号:T K229.66,X701.2 文献标识码:A 文章编号:16712086X (2004)0520255204A Circulating Fluidized bed Boiler for theCombustion of Municipal Living W astesZHU Qiu 2ping(Wuxi Huaguang Boiler Co.Ltd.,Wuxi 214028,China )Abstract :An introduction is presented of the overall layout of a 400t/d ～500t/d waste burning boiler ,together with its technical features.S pecial attention is paid to the analysis of the structural design and working principle of the extraneously arranged heat exchanger.K eyw ords :circulating fluidized bed boiler ;waste incineration ;extraneous heat exchan ger收稿日期:2004207207作者简介:朱秋平(19612),男,高级工程师,华光锅炉股份有限公司副总工程师,主要负责垃圾焚烧循环流化床锅炉的设计与试验。

随着经济的发展,我国的城市数量大幅度增加,城市规模不断扩大,正面临垃圾围城的困扰。

（下转第93页）作者简介：翟永军(1976-)，男，山西长治人，助理工程师，本科，从事锅炉设计工作。

收稿日期：2009-05-08；修回日期：2009-08-16第24卷第6期(总第112期)机械管理开发2009年12月Vol.24No．6(SUM No．112)MECHANICAL MANAGEMENT AND DEVELOPMENTDec ．2009引言循环流化床燃烧技术作为一种新型清洁燃烧技术，解决了垃圾成分复杂难处理、二噁英排放及二次污染等问题，达到节能减排，符合国家绿色能源政策的要求，逐渐成为垃圾焚烧处理的主流。

因此，对循环流化床锅炉的选型及设计是当今研究的重要课题。

1城市生活垃圾的构成及处理办法长期以来，我国城填居民以煤为主要燃料，蔬菜、粮食多以自然状态供应，包装简单，垃圾管理也不严格，因此垃圾中灰、土、砖、瓦含量多，可燃成分低、含水量高。

这种垃圾的发热量仅够用于自身干燥，没有作为燃料利用价值。

随着现代进程的加快，蔬菜及其他商品供应趋于合理，垃圾成分随之改变，垃圾中纸、布、塑料、木质、纤维、厨芥类等含量大大增加，灰土含量减少，热值达到1000kcal/kg 以上，已具备焚烧利用的条件。

目前，国内外广泛采用的垃圾处理方式主要有以下几种：1）卫生填埋技术。

卫生堆肥技术的优点是：成本相对较低；其缺点是：占地面积大；可能出现渗漏、沼气无序排放等二次污染。

2）生物堆肥技术。

生物堆肥技术的优点是成本相对较低、制肥可出售；缺点是：占地面积大，易出现消毒不彻底、重金属超标、肥效差等问题。

3）焚烧技术。

焚烧技术的优点：（1）可用来发电，用焚烧后回收的热量供热，可以实现垃圾处理的资源化和能源化；（2）可减少垃圾体积90%以上，其焚烧后的灰渣还可以综合利用；（3）垃圾经高温焚烧，可杀菌消毒，避免直接堆放引起的水源、大气污染；（4）垃圾产生的渗沥液可送入炉内燃烧，焚烧后烟气经除尘处理，不会造成二次污染；（5）垃圾焚烧工厂占地面积小，可在城市近效建厂，能节约土地，并减少垃圾运输成本。

循环流化床垃圾焚烧发电工艺综述垃圾焚烧发电厂的整个工艺系统由垃圾破碎系统、垃圾给料系统、辅助燃料供应系统、循环流化床垃圾焚烧系统、烟气净化处理系统、排渣系统、灰渣综合处理系统、汽水系统、仪表控制系统、化水系统、电气控制系统、汽轮机及发电系统、空冷系统及电厂接入系统等组成。

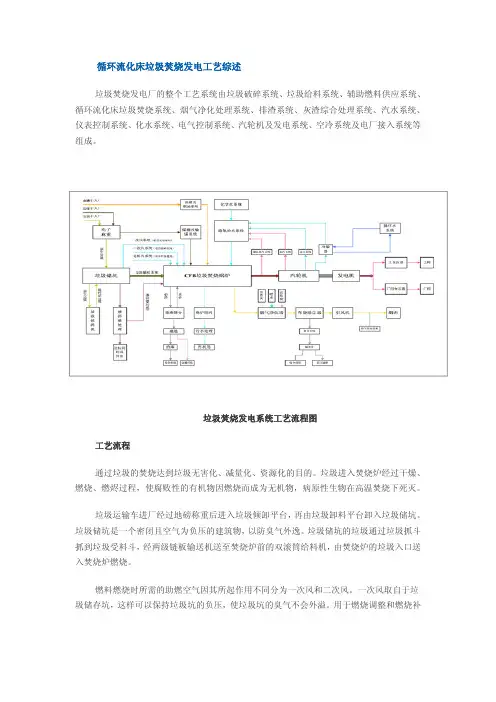

垃圾焚烧发电系统工艺流程图工艺流程通过垃圾的焚烧达到垃圾无害化、减量化、资源化的目的。

垃圾进入焚烧炉经过干燥、燃烧、燃烬过程，使腐败性的有机物因燃烧而成为无机物，病原性生物在高温焚烧下死灭。

垃圾运输车进厂经过地磅称重后进入垃圾倾卸平台，再由垃圾卸料平台卸入垃圾储坑。

垃圾储坑是一个密闭且空气为负压的建筑物，以防臭气外逸。

垃圾储坑的垃圾通过垃圾抓斗抓到垃圾受料斗，经两级链板输送机送至焚烧炉前的双滚筒给料机，由焚烧炉的垃圾入口送入焚烧炉燃烧。

燃料燃烧时所需的助燃空气因其所起作用不同分为一次风和二次风。

一次风取自于垃圾储存坑，这样可以保持垃圾坑的负压，使垃圾坑的臭气不会外溢。

用于燃烧调整和燃烧补充的二次风由二次风机供给，二次风吸自锅炉顶部，经布置在锅炉尾部的空气预热器加热后进入焚烧炉。

锅炉启动点火时，喷入燃油将循环流化床垃圾焚烧炉的床料加热至一定的温度，满足垃圾稳定燃烧后停止喷油。

垃圾进入焚烧炉后，首先在炉膛的下部浓相区与炉膛内灼热的床料接触，在一次风作用下，混合燃料与炉膛灼热的床料呈流化状态，并在此区域充分吸收床料的热量。

经过干燥、加热、挥发份析出及部分燃烧，产生还原性可燃气体与部分未燃尽的焦炭进入锅炉炉膛上部的稀相区。

燃烧后产生的炉渣滞留在焚化炉下部浓相区，由炉床底部排出，经过水冷滚筒冷渣机降温至150℃以下，然后由出渣机输送至渣仓，再进行综合利用。

生活垃圾在炉膛浓相区经加热、干燥、挥发份析出及部分燃烧后，烟气及部分夹带的物料进入炉膛稀相区继续燃烧，稀相区比浓相区体积要大得多，这不但可以进一步燃烬烟气中的可燃性气体及未燃尽的焦炭，保持炉膛温度的稳定，而且可以延长高温烟气在炉内的停留时间以分解烟气中的二噁英。

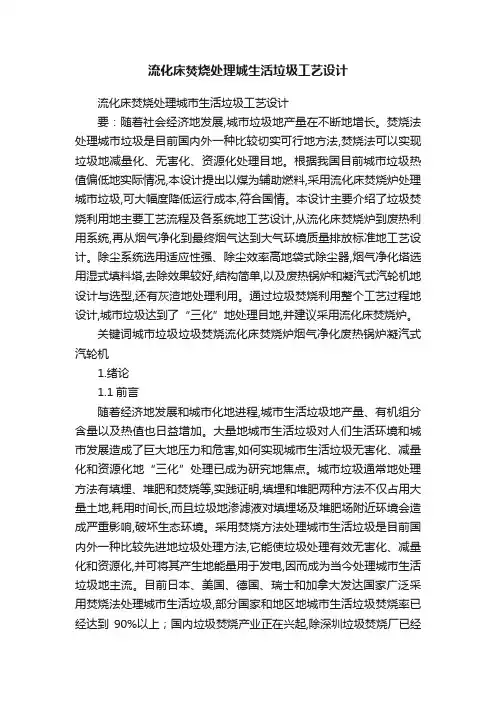

流化床焚烧处理城生活垃圾工艺设计流化床焚烧处理城市生活垃圾工艺设计要：随着社会经济地发展,城市垃圾地产量在不断地增长。

焚烧法处理城市垃圾是目前国内外一种比较切实可行地方法,焚烧法可以实现垃圾地减量化、无害化、资源化处理目地。

根据我国目前城市垃圾热值偏低地实际情况,本设计提出以煤为辅助燃料,采用流化床焚烧炉处理城市垃圾,可大幅度降低运行成本,符合国情。

本设计主要介绍了垃圾焚烧利用地主要工艺流程及各系统地工艺设计,从流化床焚烧炉到废热利用系统,再从烟气净化到最终烟气达到大气环境质量排放标准地工艺设计。

除尘系统选用适应性强、除尘效率高地袋式除尘器,烟气净化塔选用湿式填料塔,去除效果较好,结构简单,以及废热锅炉和凝汽式汽轮机地设计与选型,还有灰渣地处理利用。

通过垃圾焚烧利用整个工艺过程地设计,城市垃圾达到了“三化”地处理目地,并建议采用流化床焚烧炉。

关键词城市垃圾垃圾焚烧流化床焚烧炉烟气净化废热锅炉凝汽式汽轮机1.绪论1.1前言随着经济地发展和城市化地进程,城市生活垃圾地产量、有机组分含量以及热值也日益增加。

大量地城市生活垃圾对人们生活环境和城市发展造成了巨大地压力和危害,如何实现城市生活垃圾无害化、减量化和资源化地“三化”处理已成为研究地焦点。

城市垃圾通常地处理方法有填埋、堆肥和焚烧等,实践证明,填埋和堆肥两种方法不仅占用大量土地,耗用时间长,而且垃圾地渗滤液对填埋场及堆肥场附近环境会造成严重影响,破坏生态环境。

采用焚烧方法处理城市生活垃圾是目前国内外一种比较先进地垃圾处理方法,它能使垃圾处理有效无害化、减量化和资源化,并可将其产生地能量用于发电,因而成为当今处理城市生活垃圾地主流。

目前日本、美国、德国、瑞士和加拿大发达国家广泛采用焚烧法处理城市生活垃圾,部分国家和地区地城市生活垃圾焚烧率已经达到90%以上；国内垃圾焚烧产业正在兴起,除深圳垃圾焚烧厂已经运行,珠海、上海、北京、浙江和广东等地正在积极兴建垃圾焚烧厂。

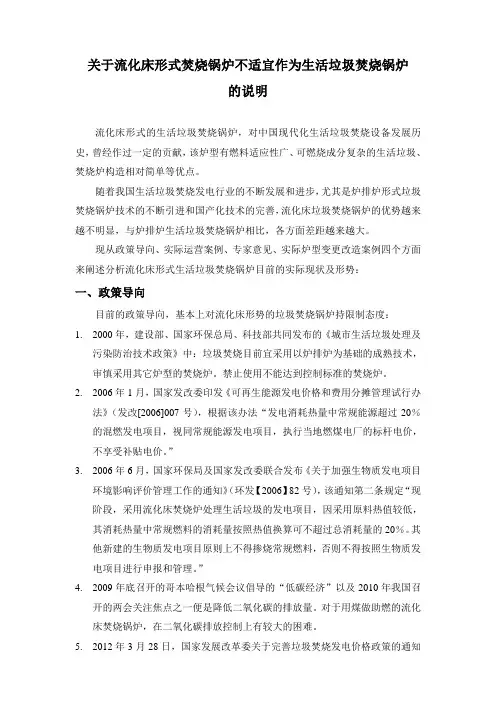

关于流化床形式焚烧锅炉不适宜作为生活垃圾焚烧锅炉的说明流化床形式的生活垃圾焚烧锅炉，对中国现代化生活垃圾焚烧设备发展历史，曾经作过一定的贡献，该炉型有燃料适应性广、可燃烧成分复杂的生活垃圾、焚烧炉构造相对简单等优点。

随着我国生活垃圾焚烧发电行业的不断发展和进步，尤其是炉排炉形式垃圾焚烧锅炉技术的不断引进和国产化技术的完善，流化床垃圾焚烧锅炉的优势越来越不明显，与炉排炉生活垃圾焚烧锅炉相比，各方面差距越来越大。

现从政策导向、实际运营案例、专家意见、实际炉型变更改造案例四个方面来阐述分析流化床形式生活垃圾焚烧锅炉目前的实际现状及形势：一、政策导向目前的政策导向，基本上对流化床形势的垃圾焚烧锅炉持限制态度：1.2000年，建设部、国家环保总局、科技部共同发布的《城市生活垃圾处理及污染防治技术政策》中：垃圾焚烧目前宜采用以炉排炉为基础的成熟技术，审慎采用其它炉型的焚烧炉。

禁止使用不能达到控制标准的焚烧炉。

2.2006年1月，国家发改委印发《可再生能源发电价格和费用分摊管理试行办法》（发改[2006]007号），根据该办法“发电消耗热量中常规能源超过20％的混燃发电项目，视同常规能源发电项目，执行当地燃煤电厂的标杆电价，不享受补贴电价。

”3.2006年6月，国家环保局及国家发改委联合发布《关于加强生物质发电项目环境影响评价管理工作的通知》（环发【2006】82号），该通知第二条规定“现阶段，采用流化床焚烧炉处理生活垃圾的发电项目，因采用原料热值较低，其消耗热量中常规燃料的消耗量按照热值换算可不超过总消耗量的20％。

其他新建的生物质发电项目原则上不得掺烧常规燃料，否则不得按照生物质发电项目进行申报和管理。

”4.2009年底召开的哥本哈根气候会议倡导的“低碳经济”以及2010年我国召开的两会关注焦点之一便是降低二氧化碳的排放量。

对于用煤做助燃的流化床焚烧锅炉，在二氧化碳排放控制上有较大的困难。

5.2012年3月28日，国家发展改革委关于完善垃圾焚烧发电价格政策的通知发改价格[2012]801号文：当以垃圾处理量折算的上网电量低于实际上网电量的50%时，视为常规发电项目，不得享受垃圾发电价格补贴；当折算上网电量高于实际上网电量的50%且低于实际上网电量时，以折算的上网电量作为垃圾发电上网电量；当折算上网电量高于实际上网电量时，以实际上网电量作为垃圾发电上网电量。

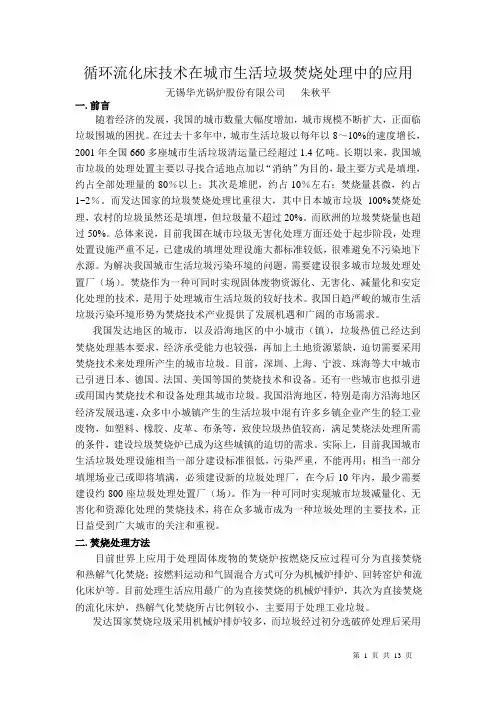

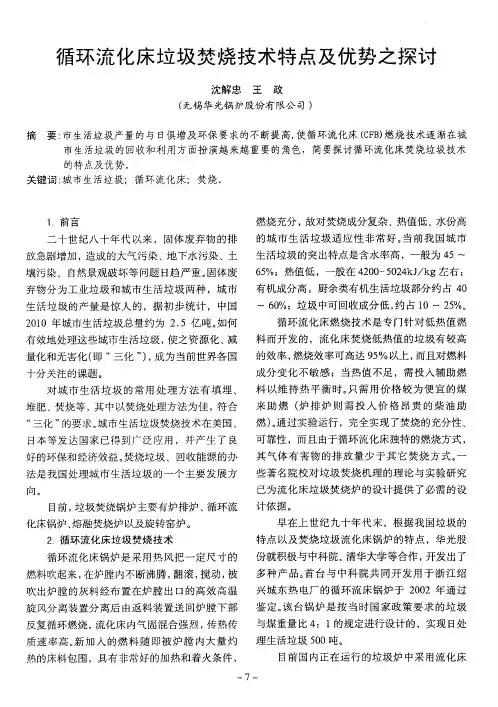

循环流化床技术在城市生活垃圾焚烧处理中的应用无锡华光锅炉股份有限公司朱秋平一.前言随着经济的发展，我国的城市数量大幅度增加，城市规模不断扩大，正面临垃圾围城的困扰。

在过去十多年中，城市生活垃圾以每年以8～10%的速度增长，2001年全国660多座城市生活垃圾清运量已经超过1.4亿吨。

长期以来，我国城市垃圾的处理处置主要以寻找合适地点加以“消纳”为目的，最主要方式是填埋，约占全部处理量的80％以上；其次是堆肥，约占10％左右；焚烧量甚微，约占1~2％。

而发达国家的垃圾焚烧处理比重很大，其中日本城市垃圾100%焚烧处理，农村的垃圾虽然还是填埋，但垃圾量不超过20%。

而欧洲的垃圾焚烧量也超过50%。

总体来说，目前我国在城市垃圾无害化处理方面还处于起步阶段，处理处置设施严重不足，已建成的填埋处理设施大都标准较低，很难避免不污染地下水源。

为解决我国城市生活垃圾污染环境的问题，需要建设很多城市垃圾处理处置厂（场）。

焚烧作为一种可同时实现固体废物资源化、无害化、减量化和安定化处理的技术，是用于处理城市生活垃圾的较好技术。

我国日趋严峻的城市生活垃圾污染环境形势为焚烧技术产业提供了发展机遇和广阔的市场需求。

我国发达地区的城市，以及沿海地区的中小城市（镇），垃圾热值已经达到焚烧处理基本要求，经济承受能力也较强，再加上土地资源紧缺，迫切需要采用焚烧技术来处理所产生的城市垃圾。

目前，深圳、上海、宁波、珠海等大中城市已引进日本、德国、法国、美国等国的焚烧技术和设备。

还有一些城市也拟引进或用国内焚烧技术和设备处理其城市垃圾。

我国沿海地区，特别是南方沿海地区经济发展迅速，众多中小城镇产生的生活垃圾中混有许多乡镇企业产生的轻工业废物，如塑料、橡胶、皮革、布条等，致使垃圾热值较高，满足焚烧法处理所需的条件，建设垃圾焚烧炉已成为这些城镇的迫切的需求。

实际上，目前我国城市生活垃圾处理设施相当一部分建设标准很低，污染严重，不能再用；相当一部分填埋场业已或即将填满，必须建设新的垃圾处理厂，在今后10年内，最少需要建设约800座垃圾处理处置厂（场）。

流化床垃圾焚烧锅炉的现状与前景随着垃圾产量的不断增长和人们环保意识的提高，垃圾焚烧技术越来越受到重视。

在垃圾焚烧技术中，流化床垃圾焚烧锅炉因其高效、清洁、节能等优点，成为垃圾焚烧技术的主流之一。

本文将对流化床垃圾焚烧锅炉的现状与前景进行探讨。

一、现状1. 技术发展流化床垃圾焚烧锅炉是在20世纪60年代开始发展的，经过多年的技术改进与发展，已经具备了很高的技术水平。

目前，国内外有多种流化床垃圾焚烧锅炉技术，如Circulating Fluidized Bed(CFB)、Bubbling Fluidized Bed(BFB)、Fluidized Bed Incinerator(FBI)等，其中以CFB技术最为成熟，应用最为广泛。

2. 应用情况流化床垃圾焚烧锅炉已经在世界范围内得到了广泛应用，尤其在欧洲和日本等先进国家和地区应用较为广泛。

在中国，流化床垃圾焚烧锅炉的应用水平也在不断提升。

目前，中国已建成多座流化床垃圾焚烧锅炉，如北京大兴、上海宝山等城市的垃圾焚烧厂就采用了流化床垃圾焚烧锅炉技术。

二、前景流化床垃圾焚烧锅炉相比传统的焚烧技术具备很多明显的技术优势。

首先，与其他焚烧技术相比，流化床垃圾焚烧锅炉的燃烧效率更高，同时能够有效降低污染物排放，如二氧化硫、氮氧化物和悬浮颗粒物等。

其次，流化床垃圾焚烧锅炉可以对各种垃圾进行焚烧，包括生活垃圾、医疗垃圾、工业垃圾等。

再次，将焚烧后的废渣与石灰石混合可以制成石英砂、水泥等建筑材料，实现资源化利用。

2. 大有可为随着城市化进程的加快，垃圾产量不断增加，垃圾处理已经成为一个亟待解决的问题。

流化床垃圾焚烧锅炉技术的优点明显，具有很大的应用前景。

据预测，到2025年，全球流化床垃圾焚烧锅炉市场总量将达到267亿美元。

总之，流化床垃圾焚烧锅炉在技术发展和应用方面已经具备了很高的成熟度，在未来也有着很大的发展前景。

我们应该继续推广流化床垃圾焚烧锅炉技术，以实现垃圾资源化利用，保护我们的生态环境。

流化床焚烧炉污泥焚烧工艺特性研究摘要：本研究以德国stuttgart-muhLhausen污水处理厂的鼓泡式流化床焚烧炉为主要研究对象，分析了污泥处理和焚烧工艺流程及其特点，探讨了鼓泡式流化床焚烧炉污泥焚烧的工艺特性。

关键词：污泥焚烧流化床焚烧炉鼓泡式1 污泥处理与处置的方法污泥处理与处置的目的与其他废弃物的处理与处置一样，都是以减量化、资源化、无害化为原则。

目前在世界各国，填埋、农用和焚烧是污泥处置的几种主要方法，附表[1]就一些发达国家中使用此几种处理方法的比例进行了比较。

近几年来，污泥焚烧技术已经成为处理污泥的主流，愈来愈受到重视。

这是因为焚烧法与其它方法相比具有突出的优点:①焚烧可以使剩余污泥的体积减少到最小化，因而最终需要处置的物质很少，不存在重金属离子的问题，有时焚烧灰可制成有用的产品，是相对比较安全的一种污泥处置方式;②污泥处理速度快，不需要长期储存;③污泥可就地焚烧，不需要长距离运输;④可以回收能量用于发电和供热。

2 污泥焚烧工艺的兴起与发展污泥焚烧(热分解)是指在高温(500～1000℃)下，污泥固形物在无氧气或者低氧气氛中分解成气体、焦油以及灰等残渣这3部分的过程。

污泥焚烧的对象主要是脱水泥饼。

污泥脱水后的滤饼含水率仍达45%～86%，干燥处理后污泥含水率可降至20%～40%，焚烧处理后含水率可降至0，体积很小，便于运输与处置。

污泥焚烧的初期研究是由美国的诺亚克(noack)(于1959年)、施莱辛格(schLesinger)等人(于1960年在彼得堡能源中心(pittsburg energy center)开始的，其共同的特点是以回收能源为目的[2]。

脱水污泥(水分65%～85%，其固体热值为7500～15000kJ kg)的热值低，因此，焚烧过程中必需添加辅助燃料，所以应该设计辅助燃料最少的流程。

世界上第1台焚烧污泥的流化床锅炉在1962年建于美国Lynnwordwashington，至今仍在运行。
