供电公司输电线路标准化作业指导书前言架空输电线路巡视、检测、维修质量的好坏对保证输电线路安全运行具有重要作用，为了严格执行相关的规程、规范、标准及其它规定，规范架空输电线路巡视、维护和检修作业，保证巡检人员安全、优质地完成各项现场工作，确保作业人员的人身安全及电网的安全稳定，西宁供电公司根据巡检工作的需要，组织编写了《西宁供电公司输电线路标准化作业指导书》，并组织有关专业人员进行了认真审查。
本作业指导书是依据国家有关标准、规程和规范并，并结合输电线路运检工作人员的现场工作经验而制定的，适用于35~330kV交流架空输电线路。
目录前言 (2)目录 (3)线路巡视标准化作业指导书 (5)1线路定期巡视标准化作业指导书 (5)2 线路特殊巡视标准化作业指导书 (9)3 线路夜间巡视标准化作业指导书 (12)4 线路故障巡视标准化作业指导书 (15)5 监察巡视标准化作业指导书 (19)附录1 线路定期巡视工作单 (21)附录2线路巡视汇报表 (22)附录3 重大、紧急缺陷汇报单 (23)线路检测标准化作业指导书 (24)1 测量杆塔倾斜度标准化作业指导书 (24)附图测量点示意图 (28)附表杆塔倾斜测量记录表 (30)2 测量导线对交叉、跨越物净空距离标准化作业指导书 (31)3 测量导、地线弧垂标准化作业指导书 (35)附图弧垂观测视图 (38)附表导地线弧垂测量记录表 (39)4 停电检测瓷绝缘子电阻值标准化作业指导书 (40)附表检测记录表 (40)5 测量杆塔接地电阻值标准化作业指导书 (43)附表接地电阻摇测现场记录表 (43)6 开挖检查杆塔接地网标准化作业指导书 (46)附表接地网开挖检查记录表 (49)7 开挖检查杆塔拉线棒标准化作业指导书 (50)附表拉棒检查记录表 (53)8 带电检测瓷绝缘子电阻值标准化作业指导书 (54)线路维修标准化作业指导书 (64)1砍伐通道树木标准化作业指导书 (64)附表维修质检验收表 (68)2停电更换悬垂单片绝缘子标准化作业指导书 (69)附表维修质检验收表 (68)3 停电更换耐张单片绝缘子作业指导书 (74)附表检修质检验收表 (78)4 停电更换直线杆塔架空地线悬垂线夹标准化作业指导书 (74)附表检修质检验收表 (78)5 停电更换导线悬垂线夹标准化作业指导书 (799)附表检修质检验收表 (83)6 停电更换导线间隔棒标准化作业指导书 (89)附表检修质检验收表 (93)7 停电更换导线防振锤作业指导书 (94)附表检修质检验收表 (98)8 停电更换架空地线防振锤标准化作业指导书 (99)附表检修质检验收表 (103)9 停电缠绕补修断股、损伤导线标准化作业指导书 (104)附表检修质检验收表 (108)10停电清扫盘型绝缘子标准化作业指导书 (109)附表检修质检验收表 (112)11带电紧固杆塔螺栓标准化作业指导书 (113)附表检修质检验收表 (116)12带电安装塔材、拉线标准化作业指导书 (117)附表检修质检验收表 (121)13带电清除导线悬挂异物标准化作业指导书 (122)附表检修质检验收表 (126)14带电更换、安装线路标志牌、警告牌标准化作业指导书 (127)附表检修质检验收表 (130)线路巡视标准化作业指导书1线路定期巡视标准化作业指导书1.1适用范围35、110、330kV交流架空输电线路定期巡视。

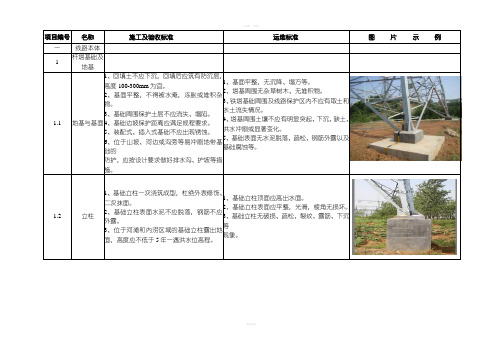

一线路本体1杆塔基础及地基1.1地基与基面1、回填土不应下沉，回填后应筑有防沉层，高度100-300mm为宜。
2、基面平整，不得被水淹，冻胀或堆积杂物。
3、基础周围保护土层不应流失、塌陷。
4、基础边坡保护距离应满足规程要求。
5、装配式、插入式基础不应出现锈蚀。
6、位于山坡、河边或沟旁等易冲刷地带基础的防护，应按设计要求做好排水沟、护坡等措施。
1、基面平整，无沉降、塌方等。
2、塔基周围无杂草树木、无堆积物。
3、铁塔基础周围及线路保护区内不应有取土和水土流失情况。
4、塔基周围土壤不应有明显突起、下沉、缺土、洪水冲刷或显著变化。
5、基础表面无水泥脱落、疏松、钢筋外露以及基础腐蚀等。
1.2立柱1、基础立柱一次浇筑成型，杜绝外表修饰、二次抹面。
2、基础立柱表面水泥不应脱落，钢筋不应外露。
3、位于河滩和内涝区域的基础立柱露出地面，高度应不低于5年一遇洪水位高程。
1、基础立柱顶面应高出水面。
2、基础立柱表面应平整，光滑，棱角无损坏。
3、基础立柱无破损、疏松、裂纹、露筋、下沉等现象。
1.3保护帽1、表面平整、美观，顶面预留一定散水坡度，防止积水。
2、混凝土保护帽的尺寸应符合设计规定，与塔座接触应严密，且不得有裂缝。
3、、使用C15及以上标号混凝土浇制保护帽，保证满足强度要求。
4、保护帽浇制前应对地脚螺栓进行紧固检查。
5、保护帽应盖住塔脚板及地脚螺栓，其断面尺寸一般应超出塔脚板50mm以上，高度超过地脚螺栓50mm以上。
1、保护帽表面平整、美观。
2、保护帽完好，无水泥脱落、疏松，无破损，无裂纹。
3、保护帽不应被土埋，不得堆积杂物。
4、杆塔塔脚与保护帽接触处不应有积水，无锈蚀现象。
1.4排水沟1、根据沟管断面尺寸、水文地质情况，施工方法和管道埋深等情况，合理选用沟槽断面开挖型式。
2、应合理确定排水沟位置，一般沿基础的上山坡侧开挖浇制。
3、沟槽开挖采用人工和机械开挖两种。
机械开挖应控制开挖深度，沟槽底土方预留0.2～0.3m厚土层。

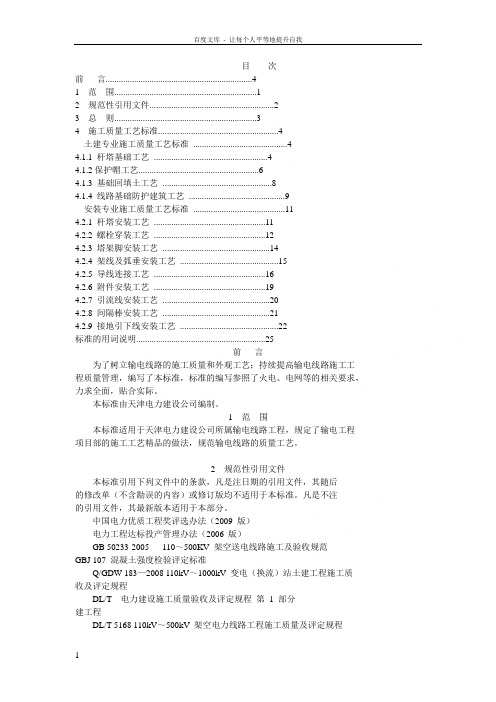

目次前言 (4)1 范围 (1)2 规范性引用文件 (2)3 总则 (3)4 施工质量工艺标准 (4)土建专业施工质量工艺标准 (4)4.1.1 杆塔基础工艺 (4)4.1.2保护帽工艺 (6)4.1.3 基础回填土工艺 (8)4.1.4 线路基础防护建筑工艺 (9)安装专业施工质量工艺标准 (11)4.2.1 杆塔安装工艺 (11)4.2.2 螺栓穿装工艺 (12)4.2.3 塔架脚安装工艺 (14)4.2.4 架线及弧垂安装工艺 (15)4.2.5 导线连接工艺 (16)4.2.6 附件安装工艺 (19)4.2.7 引流线安装工艺 (20)4.2.8 间隔棒安装工艺 (21)4.2.9 接地引下线安装工艺 (22)标准的用词说明 (25)前言为了树立输电线路的施工质量和外观工艺；持续提高输电线路施工工程质量管理，编写了本标准，标准的编写参照了火电、电网等的相关要求，力求全面，贴合实际。
本标准由天津电力建设公司编制。
1 范围本标准适用于天津电力建设公司所属输电线路工程，规定了输电工程项目部的施工工艺精品的做法，规范输电线路的质量工艺。
2 规范性引用文件本标准引用下列文件中的条款，凡是注日期的引用文件，其随后的修改单（不含勘误的内容）或修订版均不适用于本标准。
凡是不注的引用文件，其最新版本适用于本部分。
中国电力优质工程奖评选办法（2009 版）电力工程达标投产管理办法（2006 版）GB 50233-2005 110～500KV 架空送电线路施工及验收规范GBJ 107 混凝土强度检验评定标准Q/GDW 183—2008 110kV～1000kV 变电（换流）站土建工程施工质收及评定规程DL/T 电力建设施工质量验收及评定规程第1 部分建工程DL/T 5168 110kV～500kV 架空电力线路工程施工质量及评定规程DL/T ～电气装置安装工程质量检验及评定规建标[2006]102 号工程建设标准强制性条文（电力工程部分）建标[2002]219 号工程建设标准强制性条文（房屋建筑部分）3 总则3.1.1 为了加强输电线路建设工程质量管理，持续提高施工质量水平，树立工程工艺标准，特制定本标准。
第一章施工项目部设置一、管理组织关系施工项目部是指施工单位（项目承包人、施工企业）按所承包的工程项目范围内建立的工程施工管理单元，是作为派出机构负责组织工程施工的项目管理组织机构，承担项目实施的管理任务和目标实现的主要责任。
施工项目部与业主项目部之间是代为履行合同关系，依据施工承包合同履行双方的权利和义务，接受业主项目部的指导、监督和考核。
施工项目部与监理项目部之间是被监理与监理的关系，依据有关要求，在工程实施中接受监理项目部的“四控制二管理一协调”管理。
项目管理模式见图1-1。
图1-1项目管理模式二、设置原则在工程中标后，施工单位根据中标通知书通过发文方式（见附录2中SXMX1）设立施工项目部。
施工项目部由项目经理领导，接受施工单位职能部门的指导、监督、检查、服务和考核，并负责对项目资源进行合理使用和动态管理。
施工项目部应在工程项目启动前建立，并在工程项目竣工验收、审计完成后或按合同约定解体。
施工项目部的设置原则如下：（1）按中标签订的合同成立施工项目部，承担合同范围内的施工任务。
不同的线路标段按合同的归属划分到各自项目部。
（2）根据项目管理规划大纲确定项目部的管理任务和组织结构。
（3）接到业主项目部进场通知后，按期完成施工项目部的现场派驻工作，按照合同约定和项目管理策划文件的有关要求，添置满足施工工作需要的办公、交通、通信、生活设施。
三、资源配置1. 人员配置施工项目部人员保持相对稳定，项目经理需要具备基建项目综合管理能力和良好协调能力的管理人员担任，各专业管理人员需具备相应专业管理能力和丰富实践经验的人员担任。
一般管理人员可以在同一个施工项目部内兼任多个岗位，但一个施工项目部管理人员配置原则上不得少于5人，见表1-1。
表1-1施工项目部人员配置表2. 任职条件项目经理需要具备基建项目综合管理能力和良好协调能力的管理人员担任，项目部机构的一般管理人员应具备专业管理能力和丰富实践经验的人员担任。
输配电工区标准化建设工作标准手册引言输配电工区是电力系统中的重要组成部分，标准化建设工作对于提高电力系统的安全性、可靠性和经济性具有重要意义。
为此，制定本手册，旨在规范输配电工区标准化建设工作，提供一套标准化的操作规程，以确保工作高效、科学、规范。
1. 目的与依据1.1 目的本手册的目的是为了规范输配电工区的标准化建设工作，提高工作效率和质量，降低风险和成本，保障电力系统的运行安全和可靠性。
1.2 依据本手册的编制依据以下相关文献和标准： - 《输配电工程规划设计标准》 -《输配电设备安装与验收规范》 - 《输配电工程施工及验收管理办法》 - 《输配电工程运行与维护管理规程》 - 《输配电工程质量控制与安全操作规程》2. 工区标准化建设的内容与要求2.1 工区规划•制定工区规划，包括工区的布局、道路、设施等，确保工区的合理性和高效性；•保证工区的功能完善，具有统一的形象和标识。
2.2 设备配置•根据输配电工程规划及需求，合理配置工区设备，包括变电设备、配电设备等；•设备配置应符合相关标准和规范要求，具备安全、可靠、经济的特性。
2.3 环境保护•做好噪声、振动、污染等环境保护工作，保障工人和设备的安全；•使用环境友好型材料和设备，降低对环境的影响。
2.4 安全管理•制定安全管理制度和应急预案，确保工区安全运行；•进行安全培训，提高员工的安全意识和操作能力。
2.5 设备运行与维护•制定设备运行与维护的标准和规程，确保设备正常运行和延长使用寿命；•定期对设备进行检修和维护，保持其稳定性和可靠性。
3. 工作流程3.1 规划与设计阶段•根据输配电工程规划要求，制定工区规划和设计方案；•确定设备配置方案，包括变电设备、配电设备等；•进行环境影响评估和环境保护方案编制。
3.2 施工阶段•按照工区规划和设计方案进行施工，保证施工进度和质量；•安装和调试工区设备，确保设备的安全和可靠运行；•进行工区的环境保护措施，减少对环境的影响。
施工项目部标准化工作手册（输电线路工程分册）施工项目部标准化工作手册（输电线路工程分册）2 目录编制说明 (1)1 施工项目部设置 (3)1.1 施工项目部组建 (3)1.2 施工项目部工作职责 (5)1.3 施工项目部重点工作与关键管控节点 (9)2 项目管理 (12)2.1 管理工作内容及方法 (12)2.2 管理流程 (14)2.3 管理依据 (19)3 安全管理 (20)3.2 管理流程 (26)3.3 管理依据 (31)4 质量管理 (32)4.1 管理工作内容与方法 (32)4.2 管理流程 (34)4.3 管理依据 (39)5 造价管理 (41)5.1 管理工作内容与方法 (41)5.2 管理流程 (42)5.3 管理依据 (47)6 技术管理 (49)6.1 管理工作内容与方法 (49)6.2 管理流程 (50)6.3 管理依据 (52)7 评价机制 (53)7.1 评价方法 (53)7.2 评价标准 (53)7.3 评价结果应用 (53)7.4 管理依据 (53)附录A 名词术语 (54)附录B 施工项目部基本规范和标准的配置 (56)编制说明《国家电网公司施工项目部标准化工作手册（输电线路工程分册）》是按照“大建设”体系建设方案，结合国家电网公司基建最新通用制度标准要求，在2010年出版的《国家电网公司施工项目部标准化工作手册》基础上，经过广泛征求各单位意见修编完成。
本手册修编体现了四个特点：一是全面总结了国家电网公司系统施工项目部标准化建设经验，并紧密结合公司基建最新管理制度标准要求；二是不再按电压等级分册编制，手册内容适用于35kV及以上输电线路工程；三是手册正文总体继续保持按五大专业描述的构架，对相关内容、流程等进行更新、优化、完善；四是手册内容突出施工项目部重点工作及主要管控节点、主要工作流程及管理模板应用等有关内容。
本手册主要包括以下三大方面内容：（1）施工项目部设置。
输配电工区标准化建设工作标准手册(doc 44页)部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，勿作商业用途班组标准化建设工作手册****供电公司输配电工区批准：审批：审核：编制：目录1.班组基础建设11.1岗位及人员设置11.1.1班组基本情况11.1.2班组标准化汇报词 11.1.3班委会组成11.1.4岗位设置11.1.4.1岗位职责21.1.4.2管理员职责21.2工作过程管理21.2.1班组基本职责21.2.2班组工作计划21.2.2.1班组年标准化工作21.2.2.2班组月标准化工作21.2.2.3班组周标准化工作31.2.2.4班组日标准化工作31.2.2.5班组月度工作计划31.2.3工作过程资料31.2.3.1标准化作业卡31.2.3.2工作过程应填写的记录报告报表3 1.2.3.3工作检查总结改进31.3资料管理31.3.1管理规范31.3.1.1管理标准41.3.1.2岗位工作标准41.3.1.3管理制度41.3.1.4班组内部规定41.3.2技术资料台账41.3.2.1技术标准规程41.3.2.2图纸41.3.2.3标准化作业卡41.3.2.4原始记录51.3.2.5专业报表51.3.2.6报表填写上报要求51.3.3综合性记录51.3.3.1工作日志51.3.3.2安全活动记录61.3.3.3班务记录61.3.4资料台账目录61.3.5资料台账填写规定和管理要求6 1.4信息化管理61.4.1专业管理信息系统 71.4.2信息系统调阅内容 71.5文明管理71.5.1班组环境建设要求 71.5.2班组文明管理要求 72.班组安全建设72.1安全目标及责任制72.1.1班组安全目标72.1.2安全责任书72.1.3安规考试72.1.4安全生产责任制82.1.4.1安全生产岗位职责82.1.4.2安全生产监督控制体系82.2安全管理82.2.1作业管理流程82.2.2措施预案82.2.3安全性评价82.2.4事故隐患排查82.2.5劳动保护和职业卫生检查8 2.3反违章工作82.3.1反违章工作机制82.3.2反违章工作措施92.3.3反违章记录93.班组技能建设93.1培训管理93.1.1培训机制93.1.1.1培训管理组织体系93.1.1.2培训管理制度93.1.2培训资源93.1.2.1培训设施93.1.2.2培训教材93.1.3培训实施93.1.3.1培训需求调查93.1.3.2培训计划与评估 93.1.3.3培训资料库93.1.3.4人员信息库103.1.4网络培训10。
输配电工区标准化建设工作标准手册1. 引言本手册旨在规范输配电工区标准化建设工作，提供相应的标准和流程，以确保电力系统运行的安全、稳定和高效。
本手册适用于输配电工区标准化建设的所有阶段，包括规划、设计、施工、验收和运维等环节。
2. 术语和定义•输配电工区：指电网中的供电或配电区域，由变电站、开关站、线路和配电装置组成。
•标准化建设：指以标准化的方式进行工程设计、施工和运维的方法。
•质量管理体系：是指组织运用、进行管理、促进增效，以实现组织的使命和政策的统一、风险的降低、进步的持续，以对外持续公开的和社会方提供信度的质和各相关方给于认可。
3. 标准化建设流程标准化建设应按照以下步骤进行：3.1 规划阶段在规划阶段，需进行以下工作：1.制定输配电工区标准化建设方案；2.组织力量进行勘察、设计和可行性分析；3.编制标准化建设实施计划。
3.2 设计阶段在设计阶段，需进行以下工作：1.制定输配电工区标准化设计规范；2.进行设备选型和系统布置；3.编制输配电工区标准化设计方案。
3.3 施工阶段在施工阶段，需进行以下工作：1.合理安排施工进度，并进行施工组织和协调；2.进行材料采购和施工方案编制；3.按照设计要求进行施工和安装。
3.4 验收阶段在验收阶段，需进行以下工作：1.进行设备调试和系统检测；2.对施工质量进行评估和验收；3.编制验收报告和整改方案。
3.5 运维阶段在运维阶段，需进行以下工作：1.进行定期巡检和设备维护；2.处理突发事故和故障；3.对运行情况进行监测和评估。
4. 质量管理体系为了确保输配电工区标准化建设工作的质量和效率，应建立完善的质量管理体系。
质量管理体系应包括以下要素：1.资源管理：合理配置人力、物力和财力资源，确保工作的顺利推进。
2.过程管理：明确工作流程和责任分工，确保每个环节按照标准进行操作。
3.外部关系管理：与相关部门、单位和组织进行有效沟通和合作，提高工作效率。
4.监督与检查：建立监督机制，对工作进展进行监督和检查，及时发现和解决问题。
输电线路标准化手册目次前言 (4)1 范围 (1)2 规范性引用文件 (2)3 总则 (3)4 施工质量工艺标准 (4)4.1 土建专业施工质量工艺标准 (4)4.1.1 杆塔基础工艺 (4)4.1.2保护帽工艺 (6)4.1.3 基础回填土工艺 (8)4.1.4 线路基础防护建筑工艺 (9)4.2 安装专业施工质量工艺标准 (11)4.2.1 杆塔安装工艺 (11)4.2.2 螺栓穿装工艺 (12)4.2.3 塔架脚安装工艺 (14)4.2.4 架线及弧垂安装工艺 (15)4.2.5 导线连接工艺 (16)4.2.6 附件安装工艺 (19)4.2.7 引流线安装工艺 (20)4.2.8 间隔棒安装工艺 (21)4.2.9 接地引下线安装工艺 (22)标准的用词说明 (25)前言为了树立输电线路的施工质量和外观工艺；持续提高输电线路施工工程质量管理，编写了本标准，标准的编写参照了火电、电网等的相关要求，力求全面，贴合实际。
本标准由天津电力建设公司编制。
1 范围本标准适用于天津电力建设公司所属输电线路工程，规定了输电工程项目部的施工工艺精品的做法，规范输电线路的质量工艺。
2 规范性引用文件本标准引用下列文件中的条款，凡是注日期的引用文件，其随后的修改单（不含勘误的内容）或修订版均不适用于本标准。
凡是不注的引用文件，其最新版本适用于本部分。
中国电力优质工程奖评选办法（2009 版）电力工程达标投产管理办法（2006 版）GB 50233-2005 110～500KV 架空送电线路施工及验收规范GBJ 107 混凝土强度检验评定标准Q/GDW 183—2008 110kV～1000kV 变电（换流）站土建工程施工质收及评定规程DL/T 5210.1-2005 电力建设施工质量验收及评定规程第 1 部分建工程DL/T 5168 110kV～500kV 架空电力线路工程施工质量及评定规程DL/T 5161.1～5161.17-2002 电气装置安装工程质量检验及评定规建标[2006]102 号工程建设标准强制性条文（电力工程部分）建标[2002]219 号工程建设标准强制性条文（房屋建筑部分）3 总则3.1.1 为了加强输电线路建设工程质量管理，持续提高施工质量水平，树立工程工艺标准，特制定本标准。
3.1.2 本标准参照了其他施工单位的输电线路的优良工艺做法，提出主要施工工艺质量控制要求，并附精品照片进行说明，作为施工工艺的指导，共享成功经验。
3.1.3 本标准在实际工作中根据实际情况参照使用，可以借鉴其中的作法，也可以根据新工艺的要求进行创新，但必须保持同一现场的工艺一致性。
4 施工质量工艺标准4.1 土建专业施工质量工艺标准4.1.1 杆塔基础工艺1 主要施工工艺质量控制要求（1）混凝土内实外光，棱角分明，表面无蜂窝麻面、露石、露筋现象外露部分无接缝。
（2）浇筑时振捣密实，基础顶面用原浆收光，拆模强度必须符合规定并及时养护。
（3）基础尺寸允许偏差：保护层厚度：-4mm；立柱及各底座断面尺寸0.8%；同组地脚螺栓中心对立柱中心偏移：8mm；地脚螺栓露出混凝顶面：+8mm、-4mm；同组地脚螺栓根开：±2mm；立柱倾斜不超过立高度的1%。
2 成品示范图图4.1.1-1 予埋螺栓基础外观工艺图4.1.1-2 台阶式基础外观工艺i图4.1.1-3 板式基础工艺图4.1.1-4 插入式基础工艺4.1.2 保护帽工艺（1）混凝土搅拌均匀，下料无离析，振捣密实。
（2）浇筑一次成型，禁止二次抹面。
基础顶面适时用原浆收光。
（3）保护帽的强度应符合设计要求。
（4）保护帽的大小以盖住塔脚板为原则，一般其断面尺寸应超出塔脚板50mm 以上，高度超过底脚螺栓50mm 以上，对于建设单位有具体要求的按其要求执行。
（5）为使保护帽顶面不积水，顶面应有散水坡度。
2 成品示范图图4.1.2-1 基础保护帽外观工艺图4.1.2-2 保护帽外观工艺图4.1.2-3 保护帽外观工艺4.1.3 基础回填土工艺1 主要施工工艺质量控制要求（1）回填土防沉层整齐、规范，坑口回填土的上表面不低于原始地面。
（2）按照规范要求进行回填，回填前打干积水，防沉层方正。
（3）回填土表面平整，与周边环境协调，及时恢复植被。
（4）一般应分层夯实，每回填300mm 厚度夯实一次。
坑口的地面上应筑防沉层，防沉层的上部边宽不得小于坑口边宽，其高度视土质夯实程度确定，基础验收时宜为300~500mm。
（5）经过沉降后应及时补填夯实，工程移交时坑口回填土不应低于地面。
2 成品示范图图4.1.3-1基础回填后工艺图4.1.3-2 铁塔基础回填后工艺4.1.4 线路基础防护建筑工艺1 主要施工工艺质量控制要求（1）基础护坡或挡土墙应牢固可靠，整齐美观。
（2）排水沟、散水坡符合设计要求。
（3）线路通道障碍及通信保护处理，符合设计、合同要求。
（4）按照设计图纸定位，在坚实的地基上砌筑排水沟、护坡、挡土墙等。
（5）挡土墙、护坡、排水沟等基础防护工程与杆塔基础同步完成。
2 成品示范图图4.1.4-1 岩石护坡工艺\ 图4.1.4-2 基础护坡工艺图4.1.4-2 塔位基础内、外侧边坡工艺4.2 安装专业施工质量工艺标准4.2.1 杆塔安装工艺1 主要施工工艺质量控制要求（1）装卸塔材时防止塔材弯曲、变形、磨损。
（2）组装前应进行外观检查；组装困难时应查明原因，严禁强行组装；扩孔部分不应超出3mm，超出要求时，应先堵焊再重新打孔，并做防锈处理。
严禁用气割进行扩孔或者烧孔。
（3）部件弯曲度不超过长度的2‰，相邻节点间主材弯曲≤1∕800，杜绝强行组装;塔材表面麻面面积不超过钢材表面总面积（内外侧）的10%，表面无锈点。
（4）立塔前分检塔材，杆塔组立过程中，按照设计图纸使用螺栓及垫片，不得强行组装。
（5）紧固螺栓应交叉紧固，其扭力矩符合设计及规范要求。
（6）铁塔螺栓与构件面垂直，接触紧密，紧固率大于98%。
（7）防卸装置安装规范，脚钉安装美观，螺杆与螺母的螺纹无滑牙、无棱角磨损。
（8）架线后，直线塔结构倾斜允许偏差小于2‰，转角塔、终端塔塔顶不偏向受力侧。
（9）镀锌件表面光滑，连接处无毛刺滴溜和多余的结块。
2 成品示范图\图4.2.1-1 铁塔整体工艺图4.2.1-2 塔身底段组立工艺4.2.2 螺栓穿装工艺1 主要施工工艺质量控制要求1）螺栓穿向：立体结构：水平方由内向外，垂直方向由下向上,斜向者宜斜下向斜上穿，不便时应在同一斜面内取同一方向。
平面结构：顺线路方向按线路方向穿入或按统一方向穿入，横线路方向两侧由内向外，中间由左向右（按线路方向），垂直地面方向者由下向上，斜向者宜斜下向斜上穿，不便时应在同一斜面内取同一方向。
（2）组装用螺栓、垫片等应按规格、材质分别堆放，垫片每端不宜超过2片。
螺栓应与构件平面垂直，螺栓头与构件间的接触处不应有空隙。
（3）螺母拧紧后，螺杆露出螺母长度：对单螺母，不应小于两个螺距；对双螺母，可与螺母相平；（4）螺栓的防卸、防松应符合设计要求。
（5）螺栓连接力矩必须符合规范要求；螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以至于扳手打滑的螺栓必须更换。
2 成品示范图图4.2.2-1 螺栓安装工艺图4.2.2-2 螺栓防卸装置安装工艺4.2.3 塔架脚安装工艺（1）脚钉弯头沿主材准线向上,成直线。
（2）脚钉的规格、强度等级应符合设计图纸，连接板处脚钉应与螺栓同一强度等级。
（3）脚钉弯钩朝上，且与所在塔才方向一致，弯钩在一条线上。
（4）脚钉安装塔腿、塔身、曲臂等面做出统一的规定。
2 成品示范图图4.2.3-1 脚钉成排安装工艺图4.2.3-2 脚钉安装工艺\4.2.4 架线及弧垂安装工艺1 主要施工工艺质量控制要求（1）架线前，杆塔螺栓紧固率大于98%。
架线后，杆塔螺栓必须复紧一遍。
（2）架线后，直线杆塔结构倾斜允许偏差：2‰（高塔为1‰）；转角、终端塔塔顶不应偏向受力侧（3）楔形线夹尾线露出长度一致，同组楔形线夹尾端的方向统一，拉线张力均匀一致。
（4）导（地）线弧垂的允许偏差±2%；导线相间或二避雷线间，弧垂允许偏差≤250mm；（5）相分裂导线同相子导线的弧垂偏差小于50mm。
（6）弧垂松弛适当，弧度应一致；相间弧垂允许偏差值：110kv 200mm；220kv 300mm。
（7）弧垂观测档选择符合规范要求，并根据地形情况适当增加观测档。
同相分裂导线在同时收紧到弧垂接近标准值时，先调整好一根导线的弧垂，然后再逐根调整并找平。
2 成品示范图图4.2.4-1 架线弧垂工艺图4.2.4-2 架线弧垂工艺4.2.5 导线连接工艺1 主要施工工艺质量控制要求（1）切割导线铝股时严禁伤及钢芯；切口应整齐；（2）压接前清洗压接管，检查压模是否符合要求；压接过程中，操作规范，压力应达到规范要求；压接后经压接人及质检员应检查合格后方可放行。
（3）压接后弯曲度不超过 1.5%，对边距符合要求，压接人员应在压件上打上操作钢印号。
（4）导线及架空地线的连接部分不得有线股绞制不良、断股、缺股等缺陷。
（5）连接后管口附近不得有明显的松股现象。
（6）在一个档距中每根导线或架空地线上只允许有一个接续管和三个补修管，当张力放线时不应超出两个补修管，并满足：各类管与耐张线夹出口间的距离不应小于15m；接续管或补修管与悬垂线夹中心的距离不应小于5m；接续管或补修管与间隔棒中心的距离不宜小于0.5m；宜减少因损伤而增加的接续管。
2 成品示范图图4.2.5-1 连接管连接工艺图4.2.5-2 铝管压接工艺图4.2.5-3 铝管压接后成品图4.2.5-4 压好后的接续管采用钢甲进行保护4.2.6 附件安装工艺1 主要施工工艺质量控制要求（1）金具规格、数量符合设计要求，镀锌层局部有碰损、剥落或缺锌，应除锈后补刷防锈漆。
（2）金具上闭口销齐备，直径与孔径相互配合，且弹力适度。
悬垂绝缘子串（片）型号、规格符合设计要求，无破损，清洁无污染。
垂直地平面，顺线路方向位移最大150mm，并小于5o。
（3）绝缘子串、导线及架空地线上的各种金具上的螺栓、穿钉及弹簧销子，除有固定的穿向外，其余穿向应统一，并符合：a、单、双悬垂串上的弹簧销子均按线路方向穿入，使用W 弹簧销子时绝缘子大口均朝线路后方；使用R 弹簧销子时，大口均朝线路前方；螺栓及穿钉凡能顺线路方向穿入者均按线路方向穿入，特殊情况两边线由内向外，中线由左向右穿入。
b、耐张串上的弹簧销子、螺栓及穿钉均有上向下穿；当使用W 弹簧销子时，绝缘子大口均朝上；使用R 弹簧销子时，大口均朝下，特殊情况可由内向外，由左向右穿入。
c、分裂导线上的穿钉、螺栓均由线束外侧向内穿；d、当穿入方向与当地运行单位要求不一致时，可按运行单位的要求，但开工前应明确规定。
