基于故障树贝叶斯网络的装备故障诊断方法研究

基于贝叶斯网络的TSW2500型短波发射机故障诊断方法作者：石珺磊张军磊来源：《无线互联科技》2024年第04期作者简介：石珺磊（1985—），男，工程师，本科；研究方向：短波发射机及天馈线系统。

摘要：文章提出了一种基于贝叶斯网络的短波发射机故障诊断方法，通过采集TSW2500型短波发射机的故障数据，并结合已知的故障信息和系统知识构建故障诊断模型，以快速、准确地识别可能出现的故障。

实验结果表明，与传统方法相比，基于贝叶斯网络的方法能够更快速地识别故障并提供有用的诊断信息，具有较高的可行性和准确性。

这种方法在实际应用中有望帮助工程师迅速定位和解决短波发射机故障，提高设备可靠性和维护效率，具有重要的应用价值。

关键词：贝叶斯网络；短波发射机；故障诊断；数据采集中图分类号：D264文献标志码：A0引言在故障诊断领域，贝叶斯网络可用于建立故障诊断模型，通过分析历史故障数据，实现对未来故障的预测和识别。

TSW2500型短波发射机是广播通信领域的常用设备，其性能和可靠性直接关系到通信质量。

然而，由于发射机复杂的结构和运行环境，故障诊断和维修一直是一个难题。

传统的故障诊断方法依赖于人工经验和故障模拟试验，具有不确定性和局限性。

针对这一问题，本文提出一种基于贝叶斯网络的TSW2500型短波发射机故障诊断方法，利用贝叶斯网络的学习和推理能力，分析和学习历史故障数据，建立准确的故障诊断模型。

通过对模型的分析和处理，可以快速地识别和预测发射机故障，为维修人员及时提供故障解决方案［1］。

1基于贝叶斯网络故障诊断方法的设计11基于贝叶斯网络采集的故障数据本文使用基于贝叶斯网络的方法解决了TSW2500型短波发射机系统的复杂特点。

通过建立故障诊断模型，可以准确地确定故障原因和位置，并提高通信支持水平。

利用贝叶斯网络，可以科学有效地推理不完整或不准确的信息，并以可视化的网络展示结果。

贝叶斯网络是一种有效的不确定信息表示方法，在故障诊断、预测和数据挖掘等领域有着重要应用［2］。

简谈基于贝叶斯网络模型构造的汽车故障诊断研究1引言汽车故障诊断技术，常依靠先进的传感器技术和检测技术，并对各种动态信息进行各种分析、处理，辨识故障产生原因、发生部位等，提出针对性的维修措施和处理方法，来提高汽车的安全性、动力性和经济性。

由于诊断对象的复杂性、测试手段的局限性、知识表达的不精确等因素，故障征兆和故障原因间的因果关系不再是确定性的一一映射关系，而是表现为很强的随机性和不确定性。

因而，常规的故障诊断技术受到了挑战，寻找一种适合用于表达和分析不确定性事物的故障诊断方法己经成为领域专家研究的热点。

目前，有机结合了概率论和图论理论基础的贝叶斯网络在解决此类问题上具有很多优势，主要表现在较强的不确定性问题处理能力和多源信息表达及处理能力，使诊断结果更趋准确、可靠。

传统贝叶斯网络进行故障诊断时，通常主要依据专家先验知识手工构建贝叶斯网络，模型构造过程不可避免存在一定主观性。

另外检测对象模型随着时间变化总是在动态变化，因此利用一成不变的故障诊断模型进行诊断，势必会产生诊断较大误差甚至谬误。

本文研究了一种基于贝叶斯网络模型构造的在线汽车故障诊断方法，能够有效地综合领域专家的先验知识和实时传感数据的分布特征，利用贝叶斯网络的学习能力构造诊断模型，提高故障诊断系统的自适应性。

2故障诊断系统汽车自动故障诊断系统的功能一般分三步完成数据采集、故障检测和故障诊断。

有效地融合领域专家的宝贵经验知识和实时传感数据的分布特征，为故障诊断提供决策依据。

本文提出的基于贝叶斯网络构造的故障诊断融合系统架构。

该系统包括五个子模块:数据采集模块、推理和学习模块、知识模块、输出模块和人机交互界面模块。

数据采集模块通过传感器系统可以获得检测对象的多源互补信息，经数据处理模块过滤为特征信号，并将这些诊断系统可识别的数据信息处理后储存到数据库中备用。

知识模块的知识库中包含两类知识，一类是规则，如重新构造贝叶斯网络所需的度量函数、搜索算法等先验知识;另一类是推理机模型知识，如来自专家的先验知识、修正后的贝叶斯网络模型等。

基于贝叶斯网络的电网故障类型诊断开题报告一、选题背景电力系统是国家的经济命脉，电网故障会给社会带来很大损失。

在电力系统中，故障不可避免，需要及时发现并进行处理。

然而，由于电网系统的复杂性，单一的故障检测方法往往不能满足电网系统中的多方面需求，因此，需要开发新的故障诊断方法来更好地进行故障诊断。

贝叶斯网络是一种有效的概率推理技术，已被广泛应用于电力系统的故障诊断上。

它可以利用已有的信息和先验知识对电网故障进行推理，从而提高故障检测的准确性和效率。

二、研究目的和意义本课题旨在研究基于贝叶斯网络的电网故障类型诊断方法，通过建立一个贝叶斯网络模型，分析电网故障类型之间的关系，并基于该模型开发一个完整的电网故障类型诊断系统，提高电网故障的诊断准确率和效率。

本课题的研究意义在于：1. 提高电网故障的诊断准确率和效率。

通过巧妙地利用贝叶斯网络中的先验知识，将电网故障类型的检测准确率提高到更高的水平。

2. 优化电网故障处理流程。

通过对电网故障类型之间的关系进行分析，可以更好地优化电网故障的处理流程，缩短处理时间，减少经济损失。

3. 推动电力系统的调度智能化。

贝叶斯网络是一种智能化的判断方法，其应用可以推动电力系统的调度智能化，提高电力系统的稳定性和可靠性。

三、研究内容和技术路线本课题的主要研究内容包括：1. 电网故障类型建模：对电网故障类型进行建模，明确故障类型之间的关系，为后续建立贝叶斯网络模型打下基础。

2. 贝叶斯网络建模：基于电网故障类型建模，建立贝叶斯网络模型，并利用先验知识进行推理和预测，输出电网故障类型诊断结果。

3. 电网故障类型诊断系统开发：将贝叶斯网络模型嵌入到电网故障类型诊断系统中，完成系统开发和测试。

研究的技术路线如下：1. 收集电网故障数据，根据故障数据对故障类型进行建模。

2. 基于故障类型建模，利用贝叶斯网络对电网故障类型进行建模。

3. 利用建立好的贝叶斯网络进行故障类型诊断，并与传统方法进行比较。

基于贝叶斯网络的飞机故障诊断方法研究飞机故障诊断一直是飞行安全的重要课题之一。

针对这一问题，许多研究团队提出了各种不同的方法和技术。

在这篇文章中，我们将重点介绍基于贝叶斯网络的飞机故障诊断方法的研究进展。

贝叶斯网络是一种表示变量之间依赖关系的概率图模型，可以用于建模和解决不确定性问题。

在飞机故障诊断中，贝叶斯网络可以被用来建立飞机系统中各个组件之间的依赖关系，并根据观测的故障信息来推测导致故障的可能原因。

首先，研究人员需要对飞机系统进行分析和建模。

他们会收集和整理大量的故障案例和飞机传感器数据，并通过专业的领域知识将其映射到贝叶斯网络的节点上。

每个节点代表一个系统组件或故障原因，边代表它们之间的依赖关系。

接下来，研究人员需要根据收集到的数据来学习贝叶斯网络的参数。

他们可以利用统计学习算法，如最大似然估计或期望最大化算法，从数据中估计各个节点的概率分布。

这样，贝叶斯网络就能够准确地描述飞机系统中各个组件之间的依赖关系。

一旦贝叶斯网络建立完成，研究人员就可以利用其进行飞机故障诊断。

当飞机出现故障时，传感器会收集到一系列的观测数据。

这些观测数据被用作输入，通过推理算法，贝叶斯网络可以计算出每个可能故障原因的后验概率。

为了提高诊断准确度，研究人员会利用先验知识来修正后验概率。

他们将专家知识和历史故障数据结合起来，根据先验知识对贝叶斯网络中的概率分布进行调整。

这样，即使观测数据有限或存在噪声，贝叶斯网络仍然能够给出可靠的故障诊断结果。

除了飞机故障诊断，基于贝叶斯网络的方法还可以应用于飞机维护和决策支持。

通过分析贝叶斯网络的结果，研究人员可以预测潜在故障的发生概率和严重程度，从而制定相应的维护计划。

此外，贝叶斯网络还可以用于评估不同维修方案的效果，帮助决策者做出合理的决策。

然而，基于贝叶斯网络的飞机故障诊断方法也存在一些挑战和限制。

首先，建立和学习贝叶斯网络需要大量的数据和领域知识。

对于新型的飞机和故障模式，拥有足够的数据和专业知识可能是困难的。

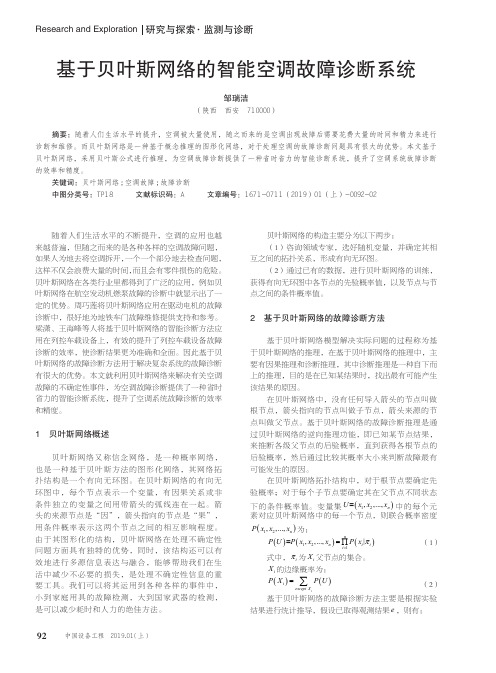

92研究与探索Research and Exploration ·监测与诊断中国设备工程 2019.01(上)随着人们生活水平的不断提升，空调的应用也越来越普遍，但随之而来的是各种各样的空调故障问题，如果人为地去将空调拆开，一个一个部分地去检查问题，这样不仅会浪费大量的时间，而且会有零件损伤的危险。

贝叶斯网络在各类行业里都得到了广泛的应用，例如贝叶斯网络在航空发动机燃泵故障的诊断中就显示出了一定的优势。

周巧莲将贝叶斯网络应用在驱动电机的故障诊断中，很好地为地铁车门故障维修提供支持和参考。

梁潇、王海峰等人将基于贝叶斯网络的智能诊断方法应用在列控车载设备上，有效的提升了列控车载设备故障诊断的效率，使诊断结果更为准确和全面。

因此基于贝叶斯网络的故障诊断方法用于解决复杂系统的故障诊断有很大的优势。

本文就利用贝叶斯网络来解决有关空调故障的不确定性事件，为空调故障诊断提供了一种省时省力的智能诊断系统，提升了空调系统故障诊断的效率和精度。

1 贝叶斯网络概述贝叶斯网络又称信念网络，是一种概率网络，也是一种基于贝叶斯方法的图形化网络，其网络拓扑结构是一个有向无环图。

在贝叶斯网络的有向无环图中，每个节点表示一个变量，有因果关系或非条件独立的变量之间用带箭头的弧线连在一起。

箭头的来源节点是“因”，箭头指向的节点是“果”，用条件概率表示这两个节点之间的相互影响程度。

由于其图形化的结构，贝叶斯网络在处理不确定性问题方面具有独特的优势，同时，该结构还可以有效地进行多源信息表达与融合，能够帮助我们在生活中减少不必要的损失，是处理不确定性信息的重要工具。

我们可以将其运用到各种各样的事件中，小到家庭用具的故障检测，大到国家武器的检测，是可以减少耗时和人力的绝佳方法。

贝叶斯网络的构造主要分为以下两步：（1）咨询领域专家，选好随机变量，并确定其相互之间的拓扑关系，形成有向无环图。

（2）通过已有的数据，进行贝叶斯网络的训练，获得有向无环图中各节点的先验概率值，以及节点与节点之间的条件概率值。

一种基于贝叶斯Petri网的故障诊断方法贝叶斯Petri网是Petri网的一个扩展，其主要用于故障诊断模型的建模和分析。

与传统的Petri网相比，贝叶斯Petri网采用基于贝叶斯网络的概率推理方法，可以更加准确地进行故障诊断。

本文将介绍一种基于贝叶斯Petri网的故障诊断方法。

首先，需要建立一个贝叶斯Petri网模型，该模型包括以下几个部分：1. 系统的状态集合。

系统可能的状态包括正常状态和各种故障状态。

2. 状态之间的转移关系。

状态之间的转移关系是Petri网中的传统元素，包括变迁和库所。

3. 各个状态的先验概率。

先验概率反映了系统在没有故障时各个状态出现的概率。

4. 各个状态的条件概率。

条件概率反映了在某个状态下，系统进行某个操作后进入下一个状态的概率。

建立完模型后，我们需要进行贝叶斯网络的推理，计算出系统当前的状态。

基于贝叶斯Petri网模型，我们可以设计一种故障诊断方法。

该方法主要包括以下几个步骤：1. 收集系统的运行数据，包括系统的输入和输出信息以及相关的时间戳。

2. 将收集到的数据转化为Petri网的形式，并计算出各个状态的后验概率。

在本方法中，我们使用Monte Carlo方法进行概率计算。

3. 通过比较各个状态的后验概率，找出当前系统最有可能的状态。

4. 根据当前状态，我们可以进一步推断出系统中可能发生的故障。

这可以通过比较各个状态的条件概率来实现。

5. 最后，我们可以根据推断出的故障类型，采取相应的措施来修复系统。

通过以上步骤，我们可以建立一个完整的故障诊断系统。

该系统具有以下优点：1. 采用基于贝叶斯网络的概率推理方法，准确性更高。

2. 通过分析系统状态之间的转移关系，可以更加全面地分析系统故障。

3. 通过推断出系统中可能出现的故障类型，可以更加高效地修复系统。

综上所述，基于贝叶斯Petri网的故障诊断方法，可以有效地提高故障诊断精度和效率。

该方法在工业自动化等领域具有广泛的应用前景。

浅析基于贝叶斯网络和CRB的汽车故障诊断系统研究论文浅析基于贝叶斯网络和CRB的汽车故障诊断系统研究论文1贝叶斯网络及其在故障诊断过程中的作用1.1贝叶斯网络简介贝叶斯网络是基于概率分析、图论的一种不确定性知识的表达和推理的模型。

它用具有网络结构的有向图表达各个信息要素之间的关联关系及影响程度,用节点变量表达各个信息要素,用连接节点之间的有向边表达各个信息要素之间的关联关系,用条件概率表来表达各个信息要素之间的影响程度。

目前,贝叶斯网络作为不确定性知识表达和推理领域最有效的理论模型之一,已经在军事决策、智能机器人、医学上的病理诊断等很多领域得到了广泛的应用。

同时,贝叶斯网络能够有效地进行多源信息表达与融合,使其在故障诊断领域得到了成功的应用。

典型的应用实例如工ntel公司的微处理器故障诊断系统、美国通用电气公司的辅助汽轮机故障诊断系统、惠普公司的打印系统故障诊断决策支持系统等圈。

1.2汽车故障诊断系统的`贝叶斯网络模型以汽车引擎的故障诊断为例,使用微软开发的贝叶斯网络建模工具MsBNx来构建汽车引擎故障诊断的贝叶斯网络模型。

在该模型中,通过贝叶斯网络因果关系的特点,可以容易的发现:l)电池的使用期限会影响电池的寿命;2)幼交流发电机、风扇皮带及cDLealc都会影响发电机是否可以正常充电;3)电池的好坏和充电是否正常都会影响电池的电力,而电池的电力则会影响收音机、车灯、油表的显示及引擎的运转等是否正常,此外,启动器与EOTLealc也会影响引擎的正常运转;约火花塞、分配器、引擎的运转、汽油、油管都会影响引擎是否可以启动,汽油油量也会影响油表的显示。

2基于案例的推理及其在故障诊断中的作用2.1CBR简介基于案例推理(cBR,case一aBsedeRasonln)是一种基于经验知识的推理方法,适用于没有完整、精确的数学模型,而有丰富经验和大量历史记录的领域,如设计、诊断等,尤其对于复杂的、非结构化的决策问题具有显著优势曰。

基于Netica的导弹故障诊断贝叶斯网络模型研究导弹是一种重要的军事装备，而导弹故障将直接影响其性能和任务执行能力。

导弹故障的准确诊断对于确保导弹系统的持续可用性和战斗力具有重要意义。

本文基于Netica软件，针对导弹故障诊断问题，建立了一个贝叶斯网络模型，以提供准确的故障诊断结果。

我们需要收集导弹系统中各个组件的故障数据，包括故障类型、故障原因、故障特征等信息。

通过对这些数据的分析和整理，我们确定了导弹系统中各个组件之间的相关性和依赖关系。

然后，我们使用Netica软件构建了导弹故障诊断的贝叶斯网络模型。

在该模型中，将故障类型作为根节点，表示故障的大类，包括电子故障、机械故障等。

然后，根据导弹系统结构和组件之间的关系，构建了一系列的中间节点，表示可能引起故障的原因。

这些中间节点之间通过概率连接关系进行连接，使得节点之间可以传递故障信息，并不断更新各个节点的概率分布。

在诊断过程中，首先根据导弹系统当前的故障表现，确定故障的类型节点的概率分布。

然后，根据不同原因节点和类型节点之间的概率连接关系，计算各个原因节点的概率分布。

通过从概率最高的原因节点反向推理，可以确定导致故障的具体原因。

为了验证该模型的准确性和可靠性，我们使用了大量的实际导弹故障数据进行训练和测试。

通过与实际故障的对比分析，结果表明该模型具有较高的准确率和可信度。

在实际应用中，该模型还具有较好的实时性和可扩展性，可以根据具体情况对模型进行修正和优化。

本文基于Netica软件构建了一个导弹故障诊断的贝叶斯网络模型，为导弹系统的故障诊断提供了可靠的方法和手段。

该模型可以帮助军事人员快速准确地判断导弹故障的类型和原因，为系统维护和故障排除提供指导和支持。

该模型还可以与其他军事装备的故障诊断系统进行集成，形成一个完整的故障诊断和预测系统，提高系统的可靠性和稳定性。

试析海洋装备故障贝叶斯网络诊断模型随着我国经济实力的提升和科学技术的发展，我国逐渐加大了对海洋资源的开发，即利用海洋工程装备进行海洋资源的勘探、开采、储运等。

目前我国海洋工程装备项目故障诊断没有得到良好的发展，主要是由于传统的故障分析方法，无法在具有小批量、多品种等特点的海洋工程装备项目中得到完善的应用。

而贝叶斯网络可以良好地解决海洋工程装备项目故障诊断问题，且具有安全性和可靠性的优势。

一、引起海洋工程装备项目故障的因素相比于传统制造项目，海洋工程装备项目非常复杂，且比较庞大，如何进行海洋工程装备项目质量问题的追溯，成为人们考虑的重要问题，其中故障分析是进行质量问题追溯的主要步骤。

影响海洋工程装备项目故障的因素主要有材料、设备和工艺，因此需要针对该三个方向进行质量追踪管理。

其中材料与设备是由其他厂家提供，因此对材料和设备的管理主要是由供货厂家把握，而海洋工程装备的生产厂家，主要是进行工艺的质量管理。

工艺主要是指将各种材料及设备组成海洋工程装备平台，同时其还能够体现出对人力、物资等生产条件和因素的应用方式。

通过对海洋工程装备项目研究可以发现，虽然不同的产品平台具有较大的差异，但不同产品却存在较小的工艺差异，因此可以将工艺作为故障诊断的主要对象。

二、海洋工程装备故障贝叶斯网络诊断模型构建1、贝叶斯网络的概述贝叶斯网络能够对不确定性和概率性的事务进行良好的表达和分析，其主要是采用二元组BN=进行表示。

另外贝叶斯网络还可以称之为因果网，主要是由于有向边表达了因果关系。

如图1所示，其具有7个随机变量，采用贝叶斯网络表达，则只需要给出17个参数，相对于传统的128个参数，其计算更加简单。

贝叶斯网络表达方式为P（v1，v2，v3，v4，v5，v6，v7）=P（v7丨v5，v4）P（v6丨v5）P（v5丨v3）P（v4丨v1，v3）P（v3丨v1）P（v2丨v1）P（v1）。

2、贝叶斯网络的结构由于海洋工程装备项目具有小批量和多品种的特点，因此在进行贝叶斯网络分析模型的构建时，需要全面考虑不用品种差异问题、小批量样本有限问题等。
