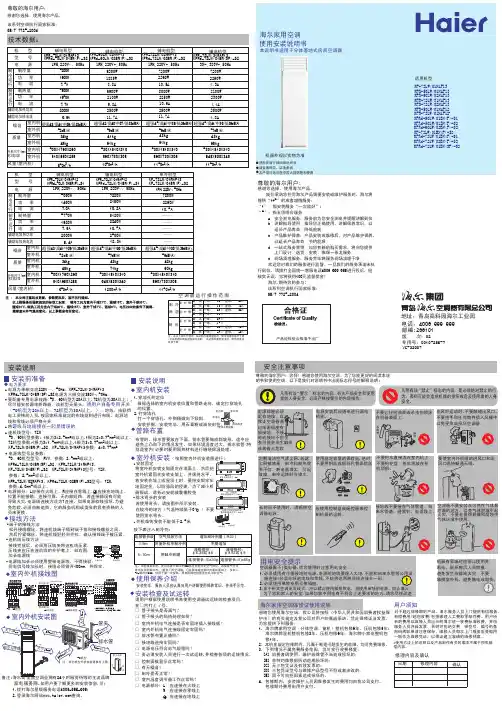

1 注意事项 （使用前请先阅读)凡带有该“警示”标志的内容，有关产品安全和使用者的人身安全，必须严格按警示的内容操作。

凡带有该“禁止”标志的内容，是必须绝对禁止的行为，否则可能会造成机器的损坏或危及使用者的人身安全。

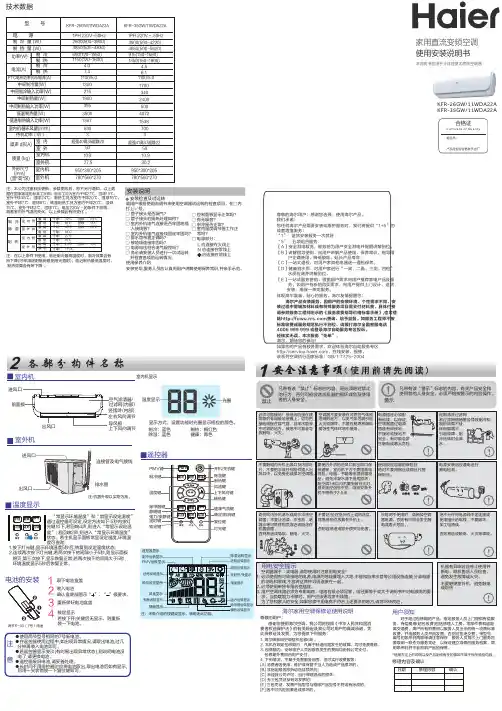

禁止警示各部分构件名称空调器运行操作范围制 冷除 湿室 内 侧室 外 侧室 内 侧室 外 侧最 高最 低最 高最 低最 高最 低最 高最 低干球： 32℃干球： 18℃干球： 43℃干球： 18℃干球： 27℃干球： 15℃干球： 24℃干球： -15℃湿球： 23℃湿球： 14℃湿球： 26℃湿球： 18℃制 热注：在以上条件下使用，临近制冷最高温度时，制冷效果会有所下降(可采用遮阳措施避免阳光直射)；临近制热最低温度时， 制热效果会有所下降。

注：本公司注重科技更新，参数更改后，恕不另行通知。

以上数据在国家规定的标准工况即：制冷工况为室内干球27℃、湿球19℃，室外干球35℃、湿球24℃；制热工况为室内干球20℃、湿球15℃，室外干球7℃、湿球6℃；低温制热工况为室环境温度显示5秒后恢复正常。

2●使用两节型号相同的新电池。

●在遥控器使用过程中,如出现异常情况,请取出电池,过几 分钟再装入电池即可。

●若遥控器显示变淡(有时易出现异常状态),则说明电池没 电了,请更换电池。

●遥控器废旧电池,请妥善处理。

●长时间不用遥控器时应将电池取出,取出电池后如有显示, 则用一尖状物按一下复位键即可。

电池的安装123取下电池盒盖装入电池重新装好电池盒盖确认盒底部图示“ ”、“ ”极要求。

注意进风口过滤网(内部)出风口导风板上下风向调节进风删竖摆叶(内部)修理内容及确认对于超过保修期的产品，海尔服务人员上门提供有偿服务，有偿费用(超包收费)包括修理人工费、零部件费和超距离交通费。

用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。

带型号、编号的条形码两联单请注意保存，维修人员每次上门服务后要取用一联作为维修凭证，以保证建立准确的维修档案，取用条形码并不会影响产品的保修。

安全注意事项“警示”标志的内容，有关产品安全和使用者的人身安全，必须严格按警示的内容操作。

尊敬的海尔用户：您好！感谢您使用海尔空调。

为了您能更好的阅读本说明书和使用空调，以下是我们对说明书中出现标志符号的解释说明:尊敬的海尔用户：感谢您选择、使用海尔产品。

该系列空调执行国家标准： GB/T 7725-2004技术数据：安装前准备电力要求◆安装说明室内机安装◆接线方法连机线压线方法接线完成后，必须用压线夹将连机线压紧，压线夹应压在连机线的外护套上。

如右图：加长电源线电源线加长必须使用整根电源线，不得接驳；弱电信号线加长时，接线必须错开100mm，并焊牢。

◆◆室内外机接线图端子的接线方法松开接线螺丝，将连机线端子插到端子排和接线螺丝之间，然后拧紧螺丝，将连机线轻轻向外拉，确认接线端子被压紧。

请用户根据使用说明书来使用空调器试运转的检查项目，在□内打上√号。

安装检查及试运转□ 管子接头是否漏气？□ 管子接头的隔热处理如何？□ 室内外机电气连接是否牢固地插入接线板？□ 室内外机电气连接线固定牢固吗？□ 排水管布置正确吗？□ 接地线连接牢固吗？□ 电源电压符合电气规程吗？□ 务必请安装人员进行一次试运转,并检查各项的运转情况。

□ 控制面板显示正常吗？□ 有无噪音？□ 制冷是否正常？□ 室内温度调节器工作正常吗？□ 电源部分：L 应连接在火线上N 应连接在零线上 应连接在地线上使用保养介绍安装完毕，服务人员应认真向用户讲解使用保养常识，并亲手示范。

◆◆根据选择的室内机安装位置和管路走向，确定打穿墙孔的位置。

1.穿墙孔的定位2.打穿墙孔打一个穿墙孔，外侧稍微向下倾斜。

安装护圈，安装完毕，用石膏粉或油灰封住。

布管时，排水管要放在下面。

排水管要做成斜坡形，途中应避免上凸和下凹情况发生。

如果环境湿度过大，排水软管(特别是室内)必要时要用隔热材料进行缠绕保温处理。

注：当管路加长时，先用系统外制冷剂R22将连机管内的空气排空，再按排气方法排出多余的制冷剂。

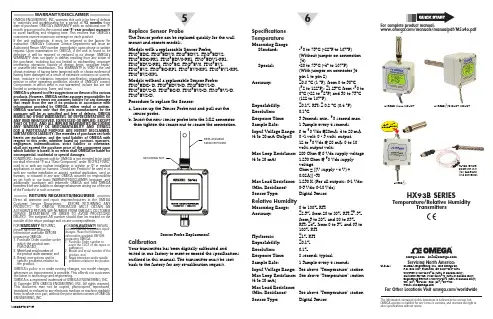

Replace Sensor ProbeThe Sensor probe can be replaced quickly for the wall mount and remote models.Models with a replaceable Sensor Probe:HX93BDC, HX93BDV0, HX93BDV1, HX93BDV2, HX93BDC-PR1, HX93BDV0-PR1, HX93BDV1-PR1, HX93BDV2-PR1, HX93BC, HX93BV0, HX93BV1,HX93BV2, HX93BC-RP1, HX93BV0-RP1, HX93BV1-RP1, HX93BV2-RP1.Models without a replaceable Sensor Probe: HX93BDC- D, HX93BDV0-D, HX93BDV1-D,HX93BDV2-D, HX93BC-D, HX93BV0-D, HX93BV1-D, HX93BV2-D.Procedure to replace the Sensor:a. L oosen up the Sensor Probe nut and pull out the sensor probe.b. I nsert the new sensor probe into the M12 connector then tighten the secure nut to secure the connection.Sensor Probe ReplacementCalibrationYour transmitter has been digitally calibrated andtested in our factory to meet or exceed the specifications outlined in this manual. The transmitter must be sent back to the factory for any re-calibration request.WGS/START HERE ARRO 5WGS/START HERE ARRO6HX93B SERIESTemperature/Relative HumidityTransmitters***********************®The information contained in this document is believed to be correct, but OMEGA accepts no liability for any errors it contains, and reserves the right to alter specifications without notice.MQS5340/0715Specifications TemperatureMeasuring Range Standard: -30 to 75°C (-22°F to 167°F)(Without jumper on connectionJ4)Special: -20 to 75°C (-4° to 167°F)(With jumper on connector J4 pin 1 to pin 2)Accuracy: ±0.6 °C (1 °F), from 0 to 50°C(32 to 122°F); ±1.25°C from -30 to 0°C (-22 to 32°F) and 50 to 75°C (122 to 167°F)Repeatability:±0.1% RH; ± 0.2 °C (0.4 °F)Resolution: 0.1°C Response Time: 5 Seconds min., 30 second max.Sample Rate: 1 Sample every 4 secondsInput Voltage Range: 9 to 30 Vdc @20mA: 4 to 20 mA (4 to 20 mA Output) 0 -1 volt; 0 - 5 volts output.12 to 30 Vdc @ 20 mA: 0 to 10 volts output voltsMax Loop Resistance: 200 Ohm @ 9 Vdc supply voltage (4 to 20 mA) 1,250 Ohm @ 30 Vdc supplyvoltageOhm = [(V supply - 4 V) ÷ 0.02A)] -50Max Load Resistance: 1.250 K (For all outputs: 0-1 Vdc; (Min. Resistance) 0-5 Vdc; 0-10 Vdc) Sensor Type: Digital Sensor Relative HumidityMeasuring Range: 0 to 100% RH Accuracy:±2.5% from 20 to 80% RH ±3.5% from 5 to 20% and 80 to 95% RH; ±4% from 0 to 5% and 95 to 100% RH Hysteresis:±1% RH Repeatability: ±0.1%Resolution: 0.1%Response Time: 8 seconds typical Sample Rate: 1 Sample every 4 secondsInput Voltage Range: See above "Temperature" section Max Loop Resistance: S ee above "Temperature" section (4 to 20 mA ) Max Load Resistance : (Min. Resistance)See above "Temperature" sectionSensor Type:Digital Sensor/manuals/manualpdf/M5340.pdfHX93BD WALL MOUNT HX93B(*)HX93BD(*)-D DUCT MOUNTE A S Y M 12CO N N E C T IO NTH-RP remoteprobe with 3 m (10') cable and M12 connector.WARRANTY/DISCLAIMEROMEGA ENGINEERING, INC. warrants this unit to be free of defects in materials and workmanship for a period of 13 months from date of purchase. OMEGA’s WARRANTY adds an additional one (1) month grace period to the normal one (1) year product warranty to cover handling and shipping time. T his ensures that OMEGA’s customers receive maximum coverage on each product.If the unit malfunctions, it must be returned to the factory forevaluation. OMEGA’s Customer Service Department will issue an Authorized Return (AR) number immediately upon phone or written request. Upon examination by OMEGA, if the unit is found to be defective, it will be repaired or replaced at no charge. OMEGA’s WARRANT Y does not apply to defects resulting from any action of the purchaser, including but not limited to mishandling, improper interfacing, operation outside of design limits, improper repair, or unauthorized modification. T his WARRANT Y is VOID if the unit shows evidence of having been tampered with or shows evidence of having been damaged as a result of excessive corrosion; or current, heat, moisture or vibration; improper specification; misapplication; misuse or other operating conditions outside of OMEGA’s control. Components in which wear is not warranted, include but are not limited to contact points, fuses, and triacs.OMEGA is pleased to offer suggestions on the use of its various products. However, OMEGA neither assumes responsibility for any omissions or errors nor assumes liability for any damages that result from the use if its products in accordance with information provided by OMEGA, either verbal or written. OMEGA warrants only that the parts manufactured by the company will be as specified and free of defects. OMEGA MAKES NO OTHER WARRANTIES OR REPRESENTATIONS OF ANY KIND WHATSOEVER, EXPRESSED OR IMPLIED, EXCEPT THAT OF TITLE, AND ALL IMPLIED WARRANTIES INCLUDING ANY W ARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HEREBY DISCLAIMED. LIMITATION OF LIABILITY: The remedies of purchaser set forth herein are exclusive, and the total liability of OMEGA with respect to this order, whether based on contract, warranty, negligence, indemnification, strict liability or otherwise, shall not exceed the purchase price of the component upon which liability is based. In no event shall OMEGA be liable for consequential, incidental or special damages.CONDITIONS: Equipment sold by OMEGA is not intended to be used, nor shall it be used: (1) as a “Basic Component” under 10 CFR 21 (NRC), used in or with any nuclear installation or activity; or (2) in medical applications or used on humans. Should any Product(s) be used in or with any nuclear installation or activity, medical application, used on humans, or misused in any way, OMEGA assumes no responsibility as set forth in our basic WARRANT Y/DISCLAIMER language, and, additionally, purchaser will indemnify OMEGA and hold OMEGA harmless from any liability or damage whatsoever arising out of the use of the Product(s) in such a manner.RETURN REQUESTS/INQUIRIESDirect all warranty and repair requests/inquiries to the OMEGA Customer Service Department. BEFORE RE URNING ANY PRODUC (S) O OMEGA, PURCHASER MUS OB AIN AN AUTHORIZED RETURN (AR) NUMBER FROM OMEGA’S CUSTOMER SERVICE DEPART MENT (IN ORDER T O AVOID PROCESSING DELAYS). T he assigned AR number should then be marked on the outside of the return package and on any correspondence.FOR WARRANTY RETURNS, please have the followinginformation available BEFORE contacting OMEGA:1. Purchase Order number under which the product was PURCHASED,2. Model and serial number of the product under warranty, and3. Repair instructions and/or specific problems relative to the product.FOR NON-WARRANTY REPAIRS, consult OMEGA for current repair charges. Have the following information available BEFORE contacting OMEGA:1. Purchase Order number tocover the COST of the repair or calibration,2. Model and serial number of the product, and3. R epair instructions and/or specific problems relative to the product.OMEGA’s policy is to make running changes, not model changes, whenever an improvement is possible. This affords our customers the latest in technology and engineering.OMEGA is a registered trademark of OMEGA ENGINEERING, INC.© Copyright 2015 OMEGA ENGINEERING, INC. All rights reserved. T his document may not be copied, photocopied, reproduced, translated, or reduced to any electronic medium or machine-readable form, in whole or in part, without the prior written consent of OMEGA ENGINEERING, INC.Duct Mount Model DimensionsTemperature Output CalculationsTo calculate Temperature by measuring the current or voltage output, use the following formulas.a) T o calculate temperature from 4 to 20 mA current output:Temperature in °C = [(Output current in milliamps – 4) / 0.1524] – 30 (-30 to 75ºC Range)Temperature in °F = [(Output current in milliamps – 4) / 0.0847] – 22 (-22 to 167ºF Range)Temperature in °C = [(Output current in milliamps – 4) / 0.1684] – 20 (-20 to 75ºC Range)Electrical Connection (Wiring)All electrical connections and wiring should be performed by suitably trained professional only.Follow the electrical connection diagram shownbelow to set up your Temperature/Relative Humidity Transmitter.MountingThe HX93B and HX93BD transmitters are designed for wall, duct or remote probe mounting depending upon the model. Plastic wall anchors and mounting screws are included for wall mounting and remote probe models. A duct mounting kit is included with duct Wall Mount Model DimensionsWGS/START HERE ARROWGS/START HERE ARRO 2WGS/START HERE ARRO34Use this Quick Start Manual with your HX93BSeries Temperature/Relative Humidity Transmitter for quick installation and basic operation. For detailed information refer to the User’s Guide (Manual M5340).General InformationThe OMEGA ® HX93B and HX93BD Series Temperature/ Relative Humidity Transmittersprovide a linearized and temperature compensated output signal of 4 to 20mA, 0 to 1 VDC, 0 to 5 VDC, or 0 to 10 VDC depending upon themodel selected for both temperature and relative humidity measurement. The output signals have been calibrated and scaled from –30ºC to 75ºC for temperature and 0 to 100% for relative humidity . The digital temperature and relative humidity sensor is protected by a stainless steel filter that is easily removed for cleaning. The NEMA rated polycarbonate enclosure and cable entry connection provides watertight protection. Screws are provided Temperature Measuring Range Selection The temperature measuring range of the HX93B can be modified by making a minor change to a connector J4. The standard temperature measuring range is -30 to 75°C (-22 to 167°F). If you would like to change the range to -20 to 75°C (-4 to 167°F),add a jumper on connector J4 pin 1 to pin 2. See the diagram below for the location of the connector Temperature in °F = [(Output current in milliamps – 4) / 0.0935] – 4 (-4 to 167ºF Range)b) T o calculate temperature from 0 to 1 volt output:Temperature in °C = [Output voltage in volts / 0.00952] – 30 (-30 to 75ºC Range)Temperature in °F = [Output voltage in volts / 0.00529] – 22 (-22 to 167ºF Range)Temperature in °C = [Output voltage in volts / 0.01052] – 20 (-20 to 75ºC Range)Temperature in °F = [Output voltage in volts / 0.00584] – 4 (-4 to 167ºF Range)c) T o calculate temperature from 0 to 5 volts output:Temperature in °C = [Output voltage in volts / 0.0476] – 30 (-30 to 75ºC Range)Temperature in °F = [Output voltage in volts / 0.0265] – 22 (-22 to 167ºF Range)Temperature in °C = [Output voltage in volts / 0.0526] – 20 (-20 to 75ºC Range)Temperature in °F = [Output voltage in volts / 0.0292] – 4 (-4 to 167ºF Range)d) T o calculate temperature from 0 to 10 volts output:Temperature in °C = [Output voltage in volts / 0.0952] – 30 (-30 to 75ºC Range)Temperature in °F = [Output voltage in volts / 0.0529] – 22 (-22 to 167ºF Range)Temperature in °C = [Output voltage in volts / 0.1052] – 20 (-20 to 75ºC Range)Temperature in °F = [Output voltage in volts / 0.0584] – 4 (-4 to 167ºF Range)Relative Humidity Output Calculations To calculate % Relative Humidity bymeasuring the current or voltage output, use the following formulas.For current output:%RH= (Current measured in milliamps –4) ÷ 0.16For voltage output:a) 1 volts output:%RH = (voltage measured in volt x 100)b) 5 volts output:%RH = (voltage measured in volt/5 x 100)c) 10 volts output:%RH = (voltage measured in volt/10) x 100。

海尔空调故障代码大全71LW/F柜机故障代码E1室内环温传感器故障E2室内盘管传感器故障E3室外环温传感器故障E4室外盘管传感器故障E5室外电流过大E6高压压力保护E7电源欠压保护E8控制面板和主控板之间通讯故障KFR-60LW/BPF故障代码E1室温传感器故障E2室内盘管传感器故障E3室外环温传感器故障E4室外盘管传感器故障E5过电流保护E6管路压力保护E7室外低电压保护E8面板与主板通讯故障E9室内外通讯故障E0室内室外通讯故障LED灯显示L1 L2室温传感器坏：闪 1 灭室内盘管传感器坏: 闪2 灭制热过载: 闪4 灭制冷接冰: 闪5 灭通信故障：闪7 灭风机故障: 闪8 灭模块故障：灭闪1无负载: 灭闪2压缩机过热: 灭闪4总电流过流：灭闪5室外环温传感器坏：灭闪6室外管温传感器坏：灭闪7ROM坏: 灭闪8电源过压保护：灭闪10制冷过载：灭闪12E2ROM错：灭闪1436BP、50BP空调故障室内机电源指示灯连续闪烁的次数代表室内机故障代码下面的数字代表次数室内机故障1室温传感器相关故障2室内盘管传感器相关故障4制热室内盘管过热或传感器故障5制冷室内盘管过冷或传感器故障6CPU工作不正常7通讯故障8内风机故障（含霍尔元件坏)9电源接触不良室内机定时指示灯（黄色)连续闪烁的次数代表室外机故障代码下面的数字代表次数室外机故障1IPM模块过热、过流、短路2室外压缩机无电（检流线圈、压缩机开路等）4压缩机过热5整机过流6室外环温传感器相关部位7室外盘管传感器相关部位8CPU故障10电源欠压11电源接触不良12制冷室外盘管温度超过72度14CPU故障15CPU工作条件不正常或CPU坏KR-70QW、KF-71QW/S、KF—120QW、KF125FW维修代码E0—排水系统故障E1-室内感温器故障E2-室内盘管传感器故障E3-室外环温传感器故障E4-室外盘管传感器故障E5—过流保护E6—管路压力保护E7-面板与主板通迅故障E8-主板与室外通讯故障E9—缺相海尔空调故障代码大全171LW/F柜机故障代码E1室内环温传感器故障E2室内盘管传感器故障E3室外环温传感器故障E4室外盘管传感器故障E5室外电流过大E6高压压力保护E7电源欠压保护E8控制面板和主控板之间通讯故障KFR—60LW/BPF故障代码E1室温传感器故障E2室内盘管传感器故障E3室外环温传感器故障E4室外盘管传感器故障E5过电流保护E6管路压力保护E7室外低电压保护E8面板与主板通讯故障E9室内外通讯故障E0室内室外通讯故障LED灯显示L1 L2室温传感器坏：闪1 灭室内盘管传感器坏：闪2 灭制热过载：闪4 灭制冷接冰：闪5 灭通信故障：闪7 灭风机故障：闪8 灭模块故障：灭闪 1无负载：灭闪2压缩机过热: 灭闪 4总电流过流：灭闪5室外环温传感器坏：灭闪 6室外管温传感器坏：灭闪7ROM坏：灭闪8电源过压保护：灭闪10制冷过载：灭闪12E2ROM错：灭闪1436BP、50BP空调故障室内机电源指示灯连续闪烁的次数代表室内机故障代码下面的数字代表次数室内机故障1室温传感器相关故障2室内盘管传感器相关故障4制热室内盘管过热或传感器故障5制冷室内盘管过冷或传感器故障6CPU工作不正常7通讯故障8内风机故障(含霍尔元件坏）9电源接触不良室内机定时指示灯（黄色)连续闪烁的次数代表室外机故障代码下面的数字代表次数室外机故障1IPM模块过热、过流、短路2室外压缩机无电（检流线圈、压缩机开路等）4压缩机过热5整机过流6室外环温传感器相关部位7室外盘管传感器相关部位8CPU故障10电源欠压11电源接触不良12制冷室外盘管温度超过72度14CPU故障15CPU工作条件不正常或CPU坏KR-70QW、KF-71QW/S、KF-120QW、KF125FW维修代码E0-排水系统故障E1—室内感温器故障E2—室内盘管传感器故障E3-室外环温传感器故障E4—室外盘管传感器故障E5—过流保护E6—管路压力保护E7—面板与主板通迅故障E8-主板与室外通讯故障序号故障现象及原因故障点及判别方法维修分析步骤1 E1室内环境温度传感器保护根据面板显示E1即可判定室内环境温度传感器故障。

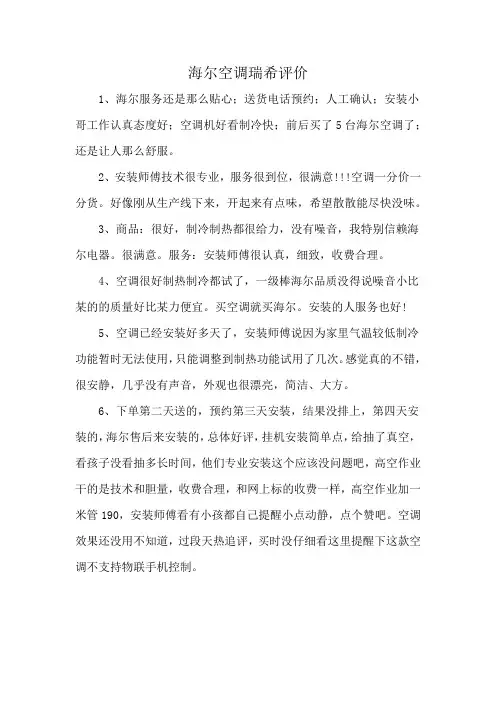

海尔空调瑞希评价
